Трансформатор НК-7,2

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

Трансформатор НК-7,2Трансформатор НК-7,2 – однофазный литой незаземляемый трансформатор напряжения,  включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства. Активно устанавливаются на атомных станциях.

Трансформатор НК-7,2 имеет климатическое исполнение “У” или "Т" , категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
Чертеж трансформатора НК-7,2- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -25°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 100% при температуре +25°C.
Чертеж, габаритные и установочные размеры трансформатора НК-7,2

Трансформатор НК-7,2 обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
 Значение номинальной частоты переменного тока, Гц 50
 Класс точности 0,5
Значение номинального напряжения первичной обмотки, В
6000
6300
Величина номинального напряжения основной вторичной обмотки, В 100
100
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8 и классе точности 0,5
100
100
Значение предельной мощности при работе вне класса точности, ВА 400
Значение предельно допустимого длительного первичного тока, А 0,11
 Схема и группа соединения обмоток 1/1-0

Трансформатор НК-7,2 (аналог трансформатора НОЛ.08-6) имеет следующую конструкцию.  Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Первичная обмотка изготавливается из 2 секций, которые соеденены между собой. Сверху каждой секции находится экран. Экраны соединяются с выводами первичной обмотки. Электрическая прочность изоляции трансформаторов типа НК-7,2 обеспечивается защитными экранами первичной обмотки. Назначение вторичной обмотки – измерение и учет электроэнергии; питание цепей релейной защиты, автоматики и сигнализации; а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки расположены в верхней части трансформатора. Выводы вторичной обмотки расположены внизу на боковой стенке литого блока трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Эти отверстия также предназначенны для заземления магнитопровода.

Видео трансформатора НК-7,2:

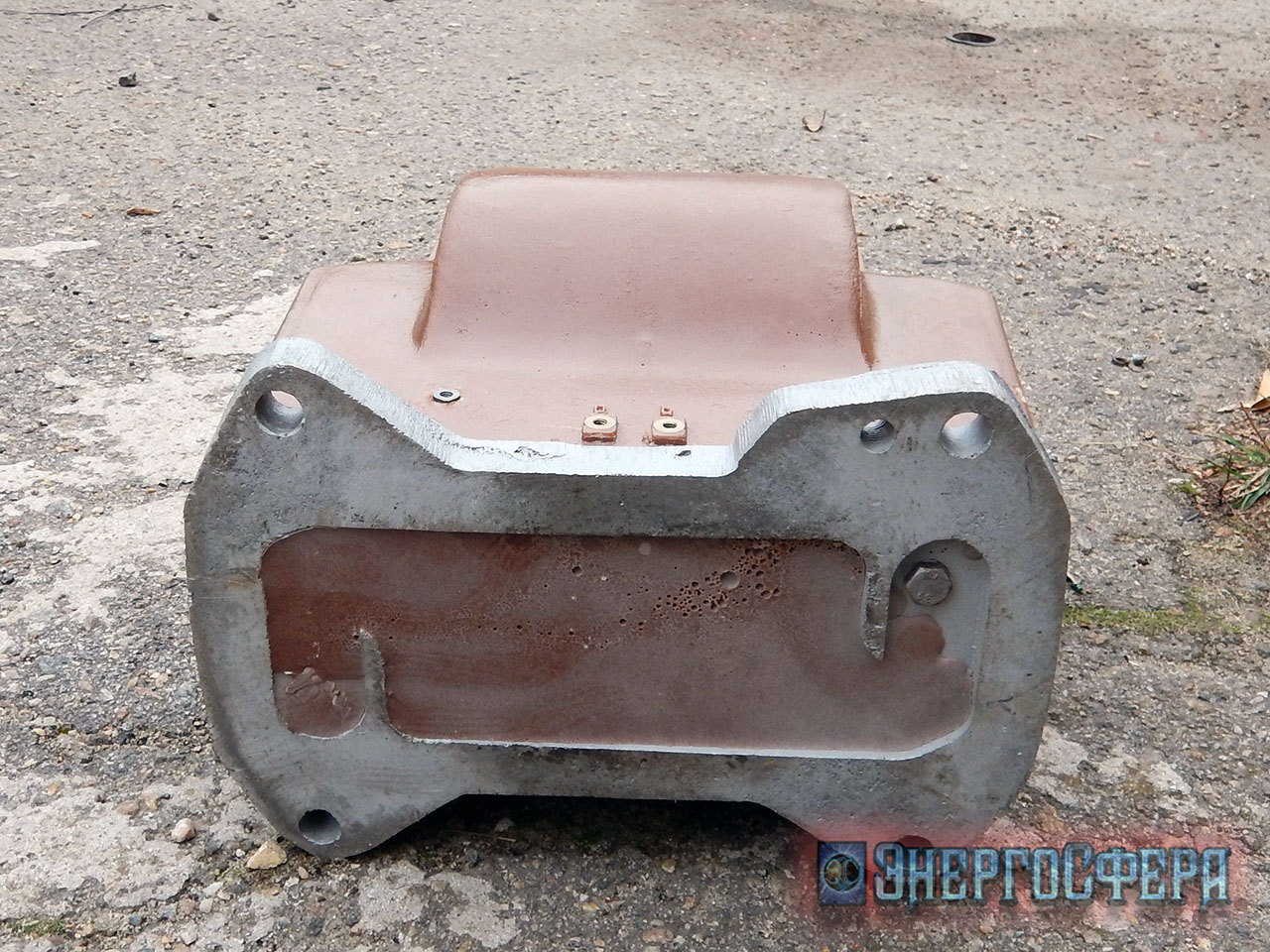

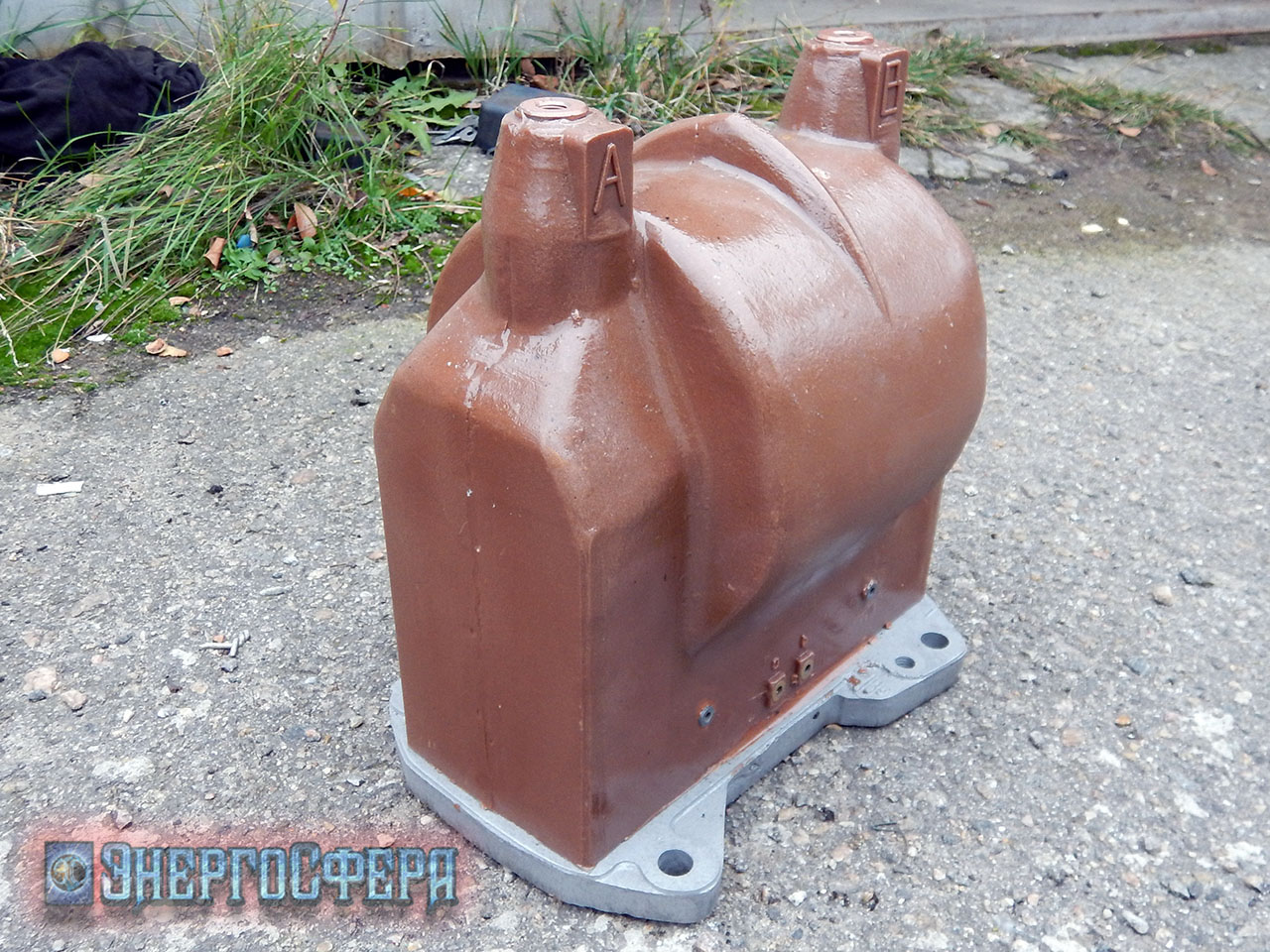

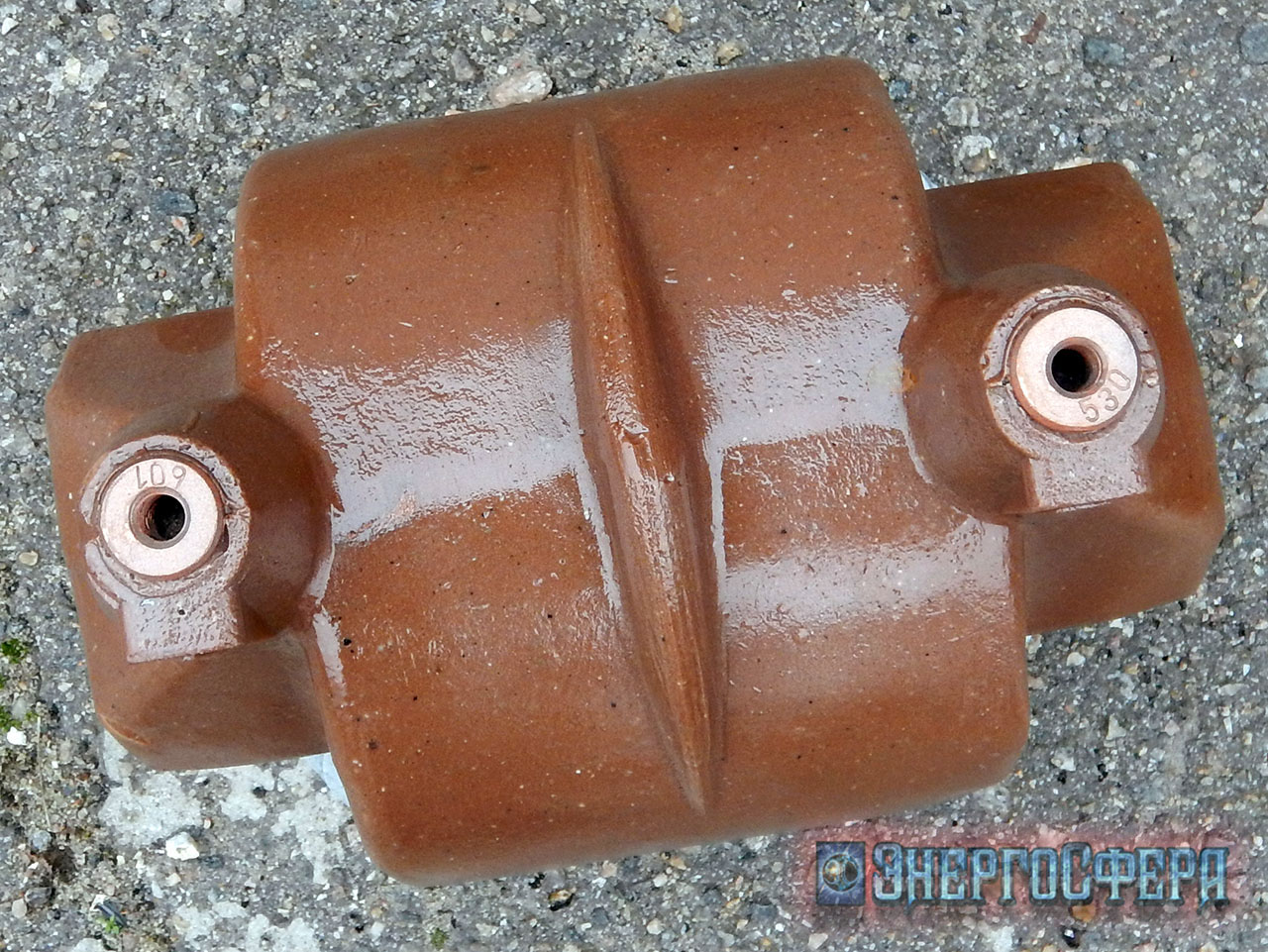

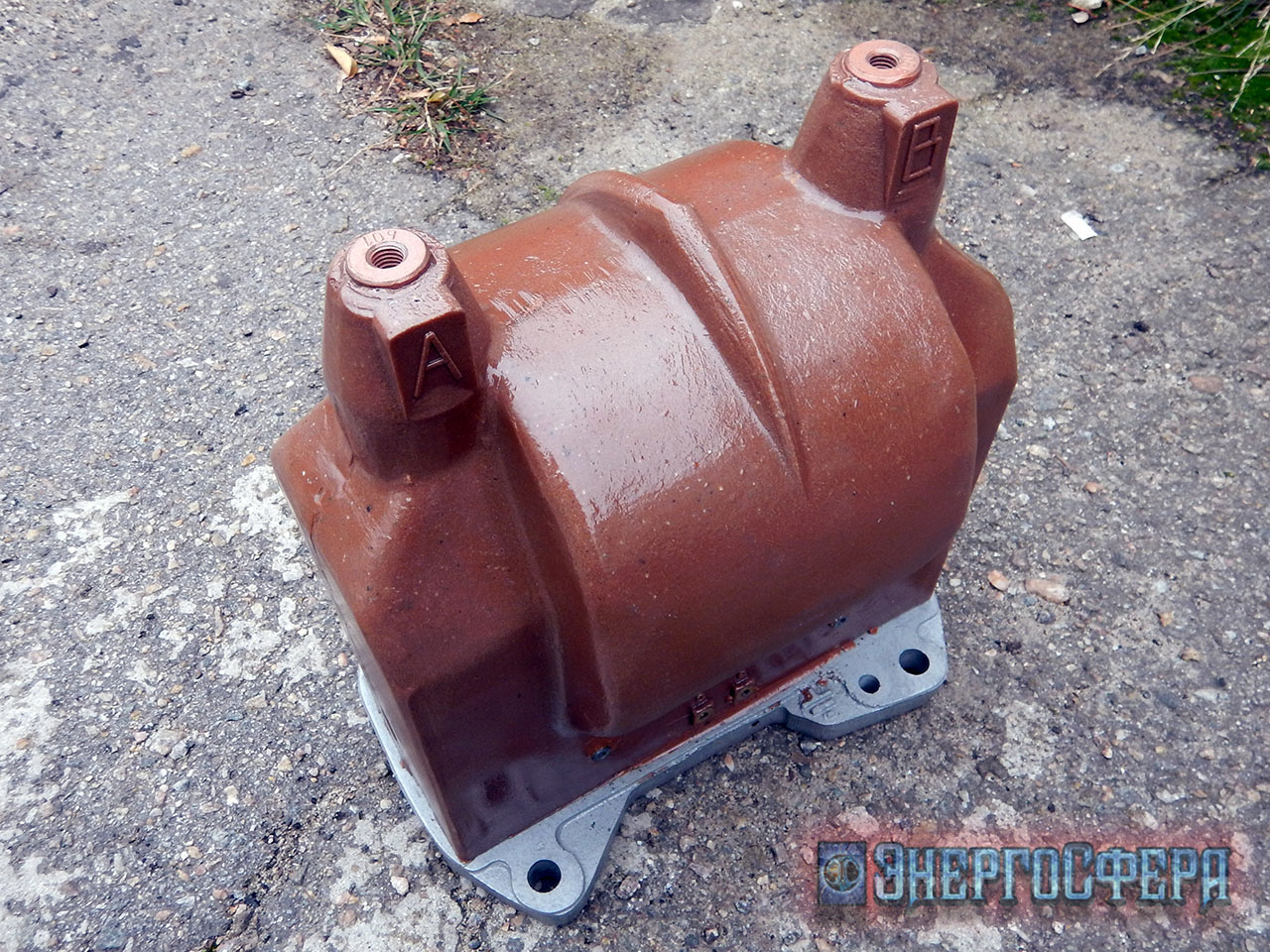

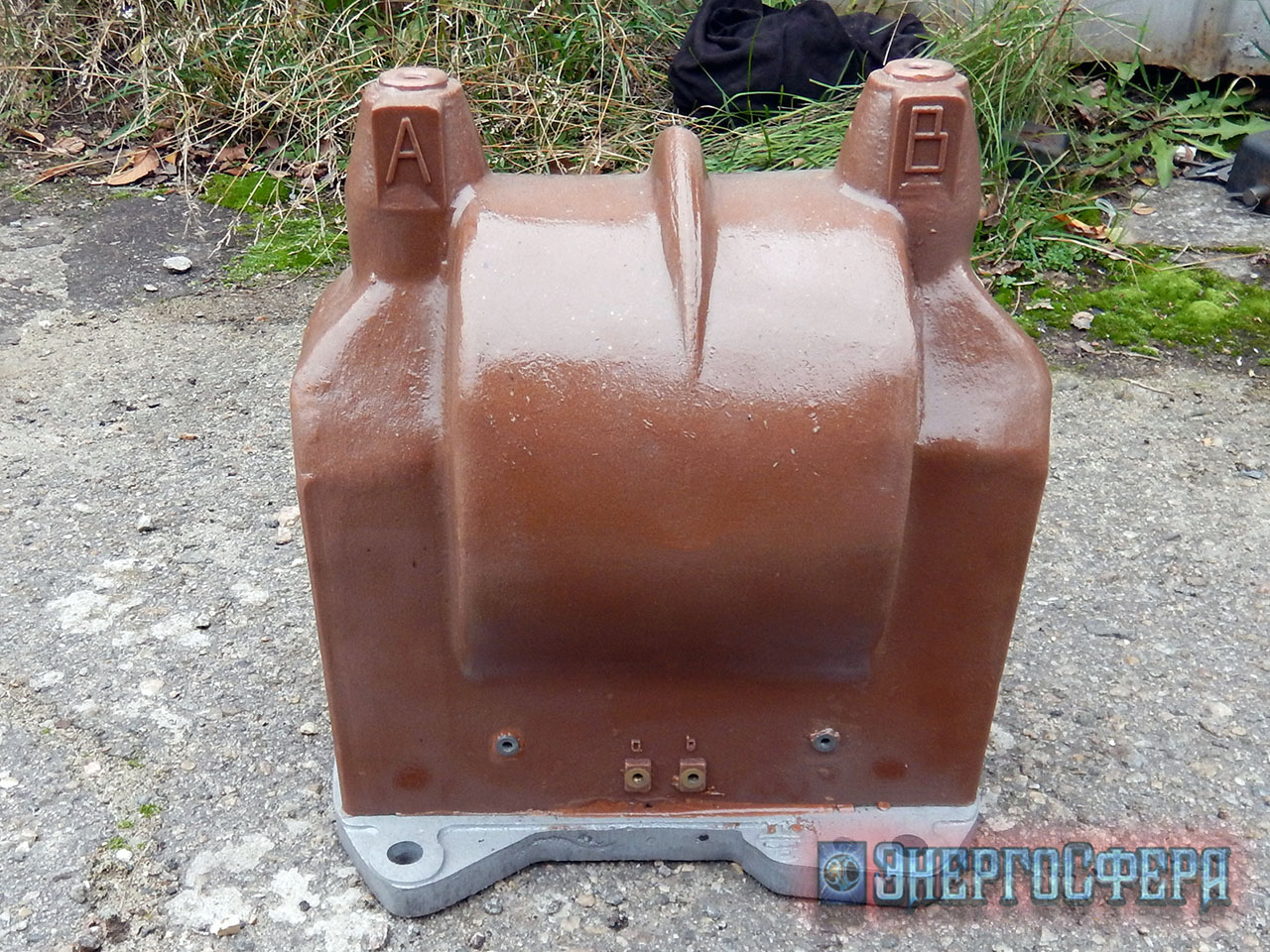

Фото трансформатора НК-7,2:
Покупайте трансформатор НК-7,2 позвонив  в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
