Трансформатор ЗНИОЛ-6

Трансформатор ЗНИОЛ-6 – однофазный литой заземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 или 60 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа ЗНИОЛ-6 (аналог трансформатора ЗНОЛ.06-6) можно длительно эксплуатировать, как силовые, при этом нагрузку необходимо подключать к основной вторичной обмотке, и максимальная нагрузка на трансформатор не должна превышать его предельную мощность.

Трансформатор ЗНИОЛ-6 имеет климатическое исполнение "У" или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +55°C - для исполнения "У" и от -10 до +55°C - для исполнения "Т";

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 98%.

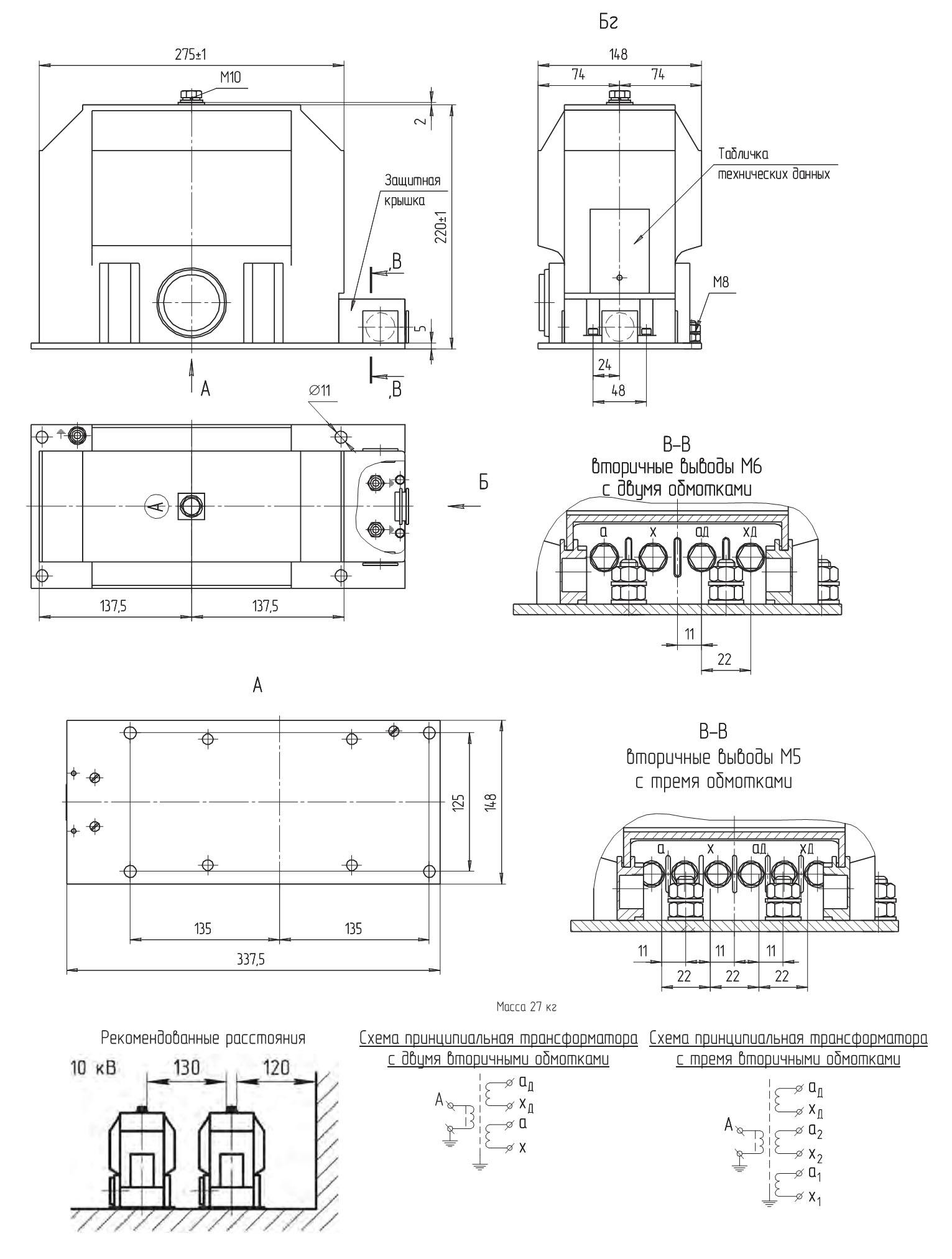

Чертеж, габаритные и установочные размеры трансформатора ЗНИОЛ-6

Трансформатор ЗНИОЛ-6 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинального коэффициента напряжения	1,2
Значение номинальной частоты переменного тока, Гц	50, 60
Класс точности	0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В	6000/√3
Величина номинального напряжения основной вторичной обмотки, В	100/√3; 110/√3; 120/√3
Величина номинального напряжения дополнительной вторичной обмотки, В	100/3; 110/3; 120/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8: - 0,2 - 0,5 - 1 -3	15 50 60 65
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3P, 6P ВА	65
Значение предельной мощности при работе вне класса точности, ВА	200
Значение предельно допустимого длительного первичного тока, А	0,11
Значение испытательного напряжения изоляции вторичной обмотки, кВ	3
Значение приложенного испытательного напряжения первичное обмотки, кВ	3
Значение индуктированного испытательного напряжения первичное обмотки, кВ	32
Значение напряжения короткого замыкания, %	3
Схема и группа соединения обмоток	1/1/1-0-0

Трансформатор ЗНИОЛ-6 имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНИОЛ-6 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Вывода вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) крепится металлическая пластина. В ней имеется четыре отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

Видео трансформатора ЗНИОЛ-6:

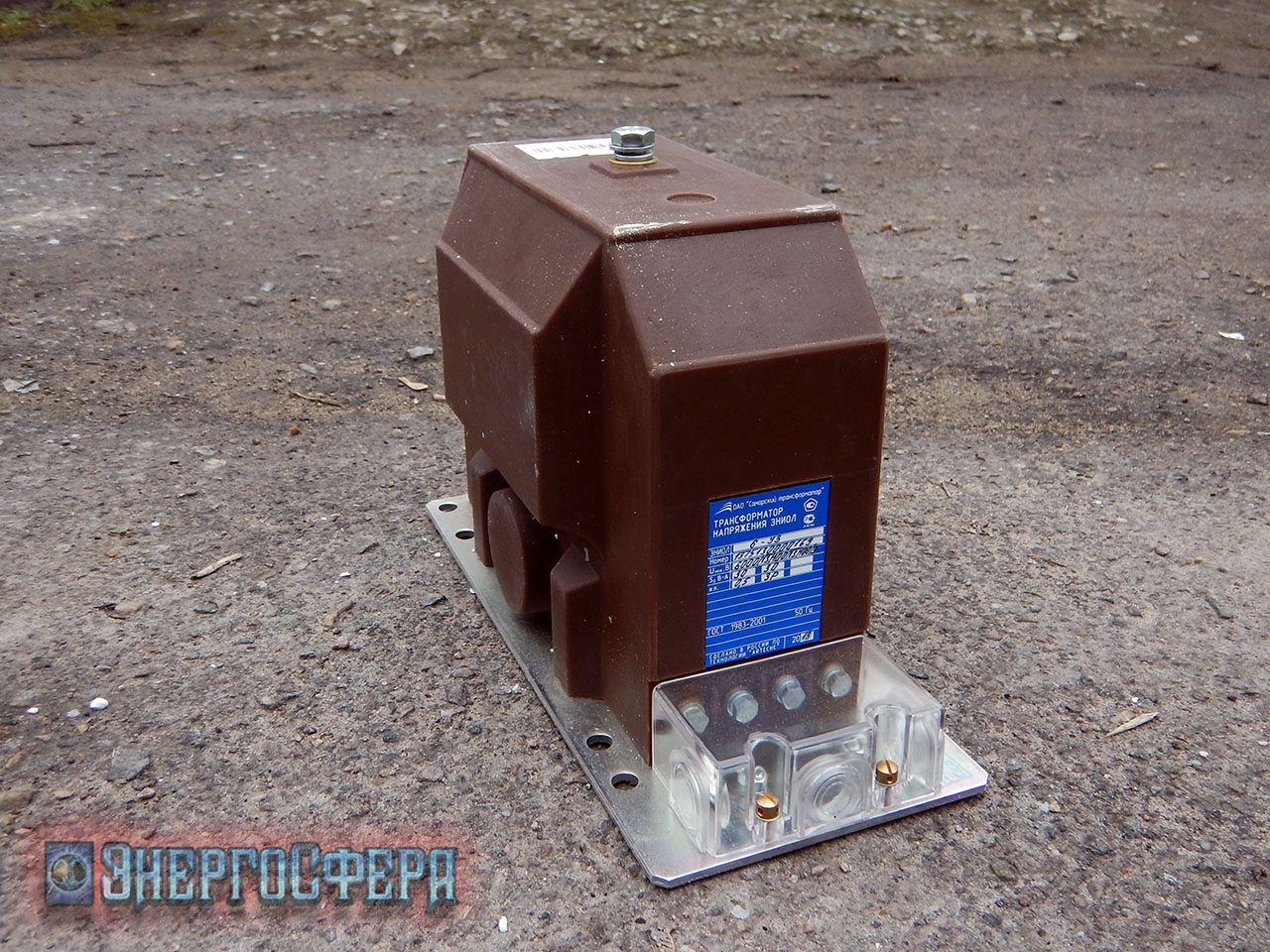

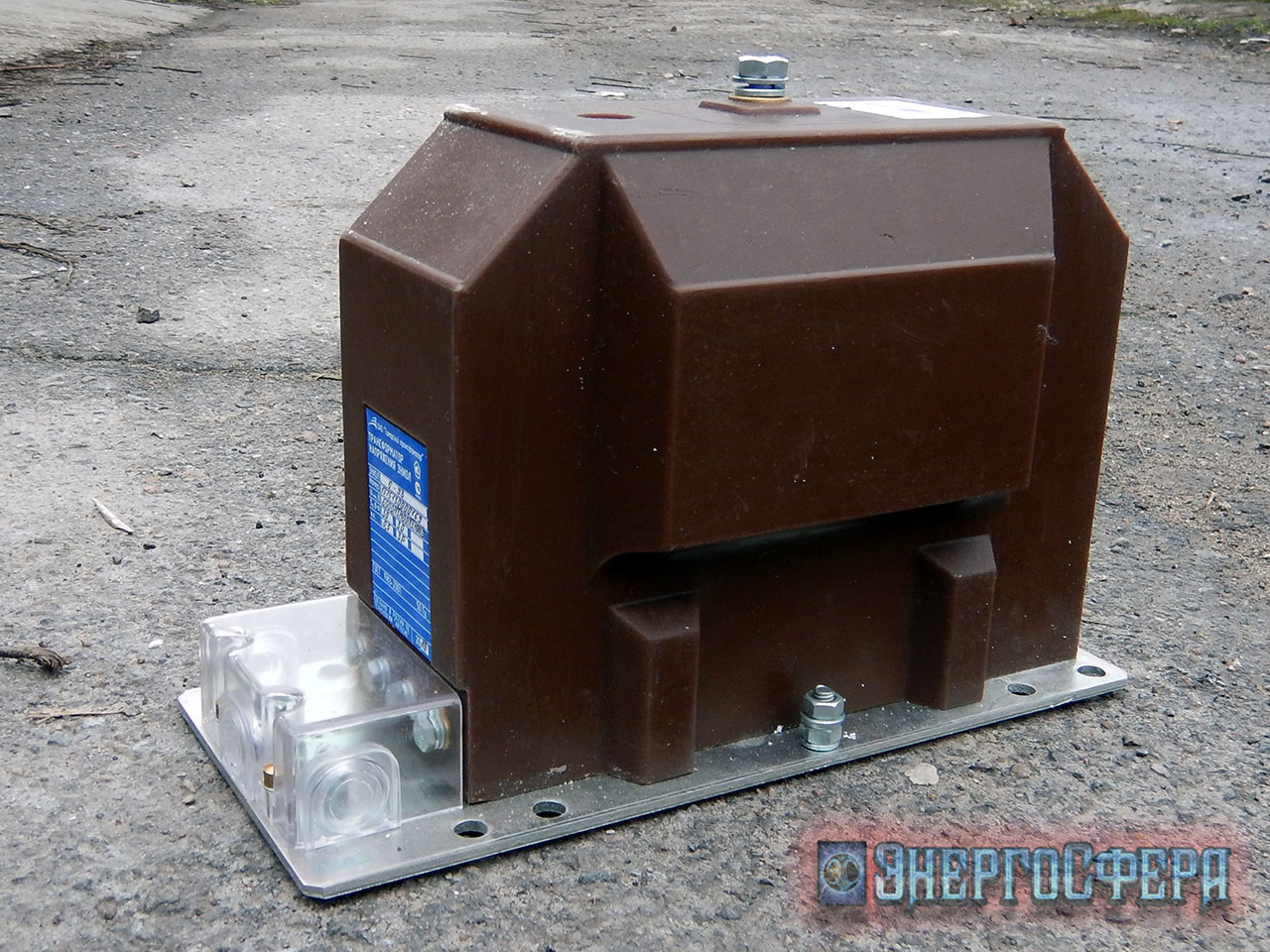

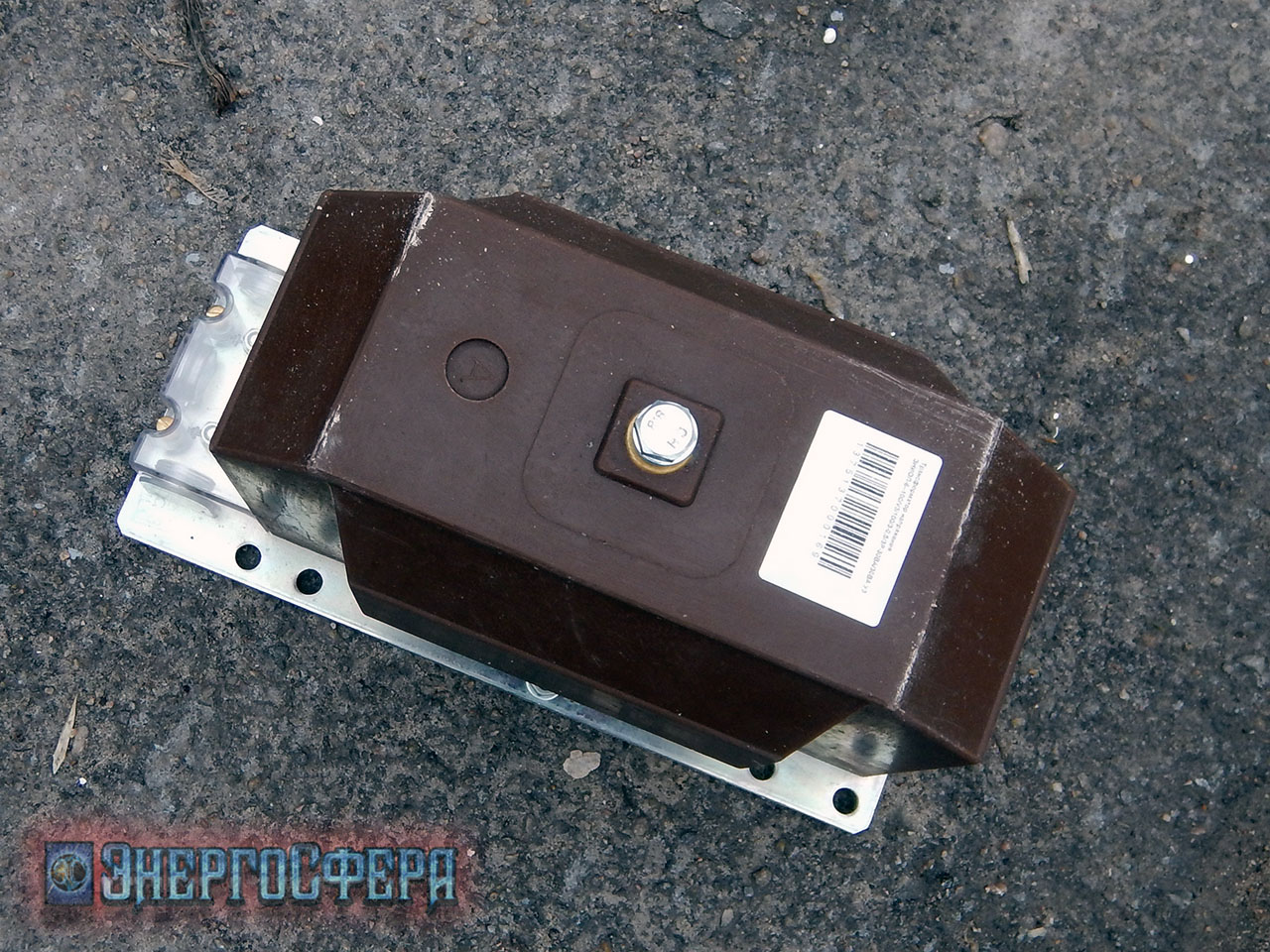

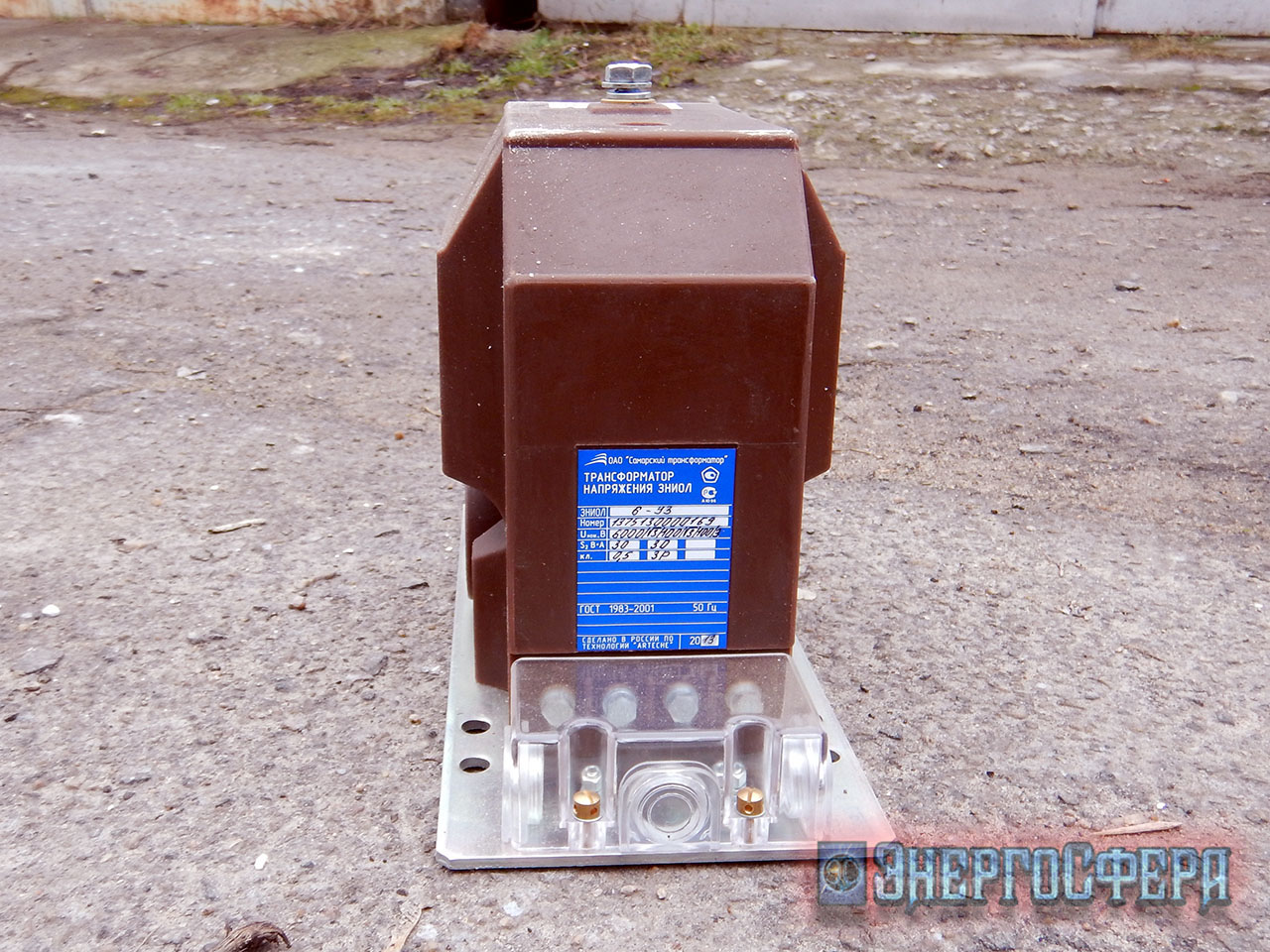

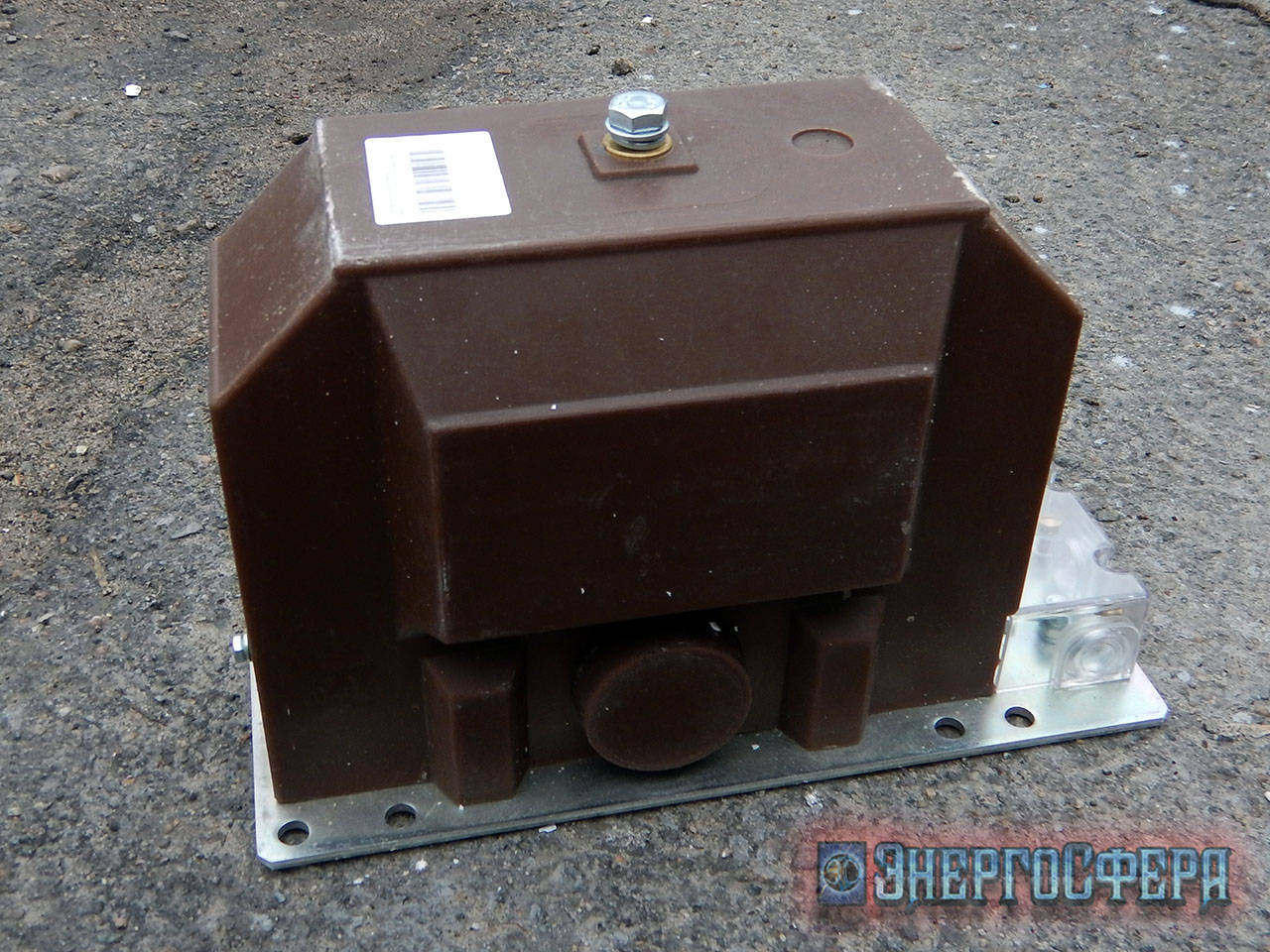

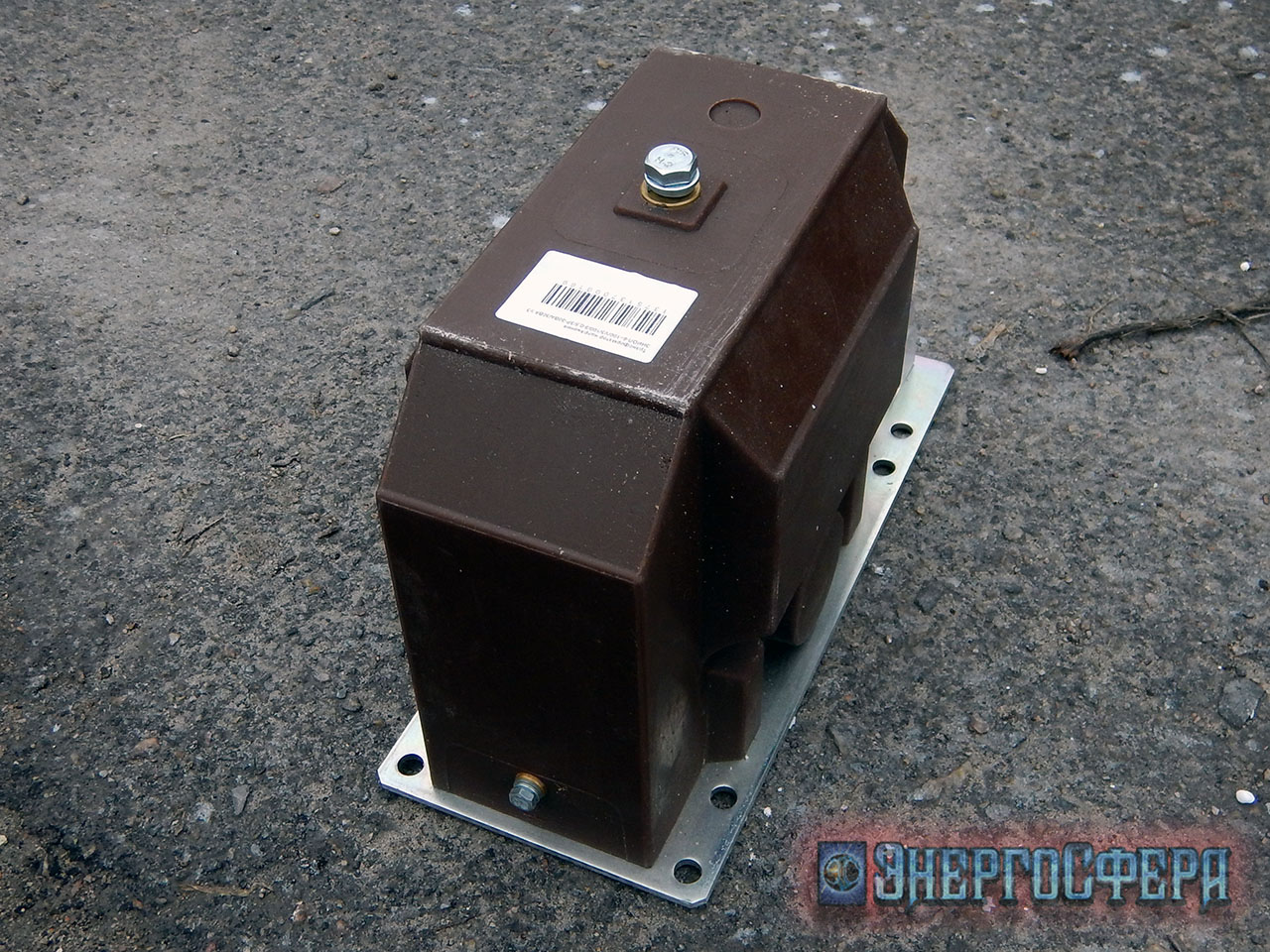

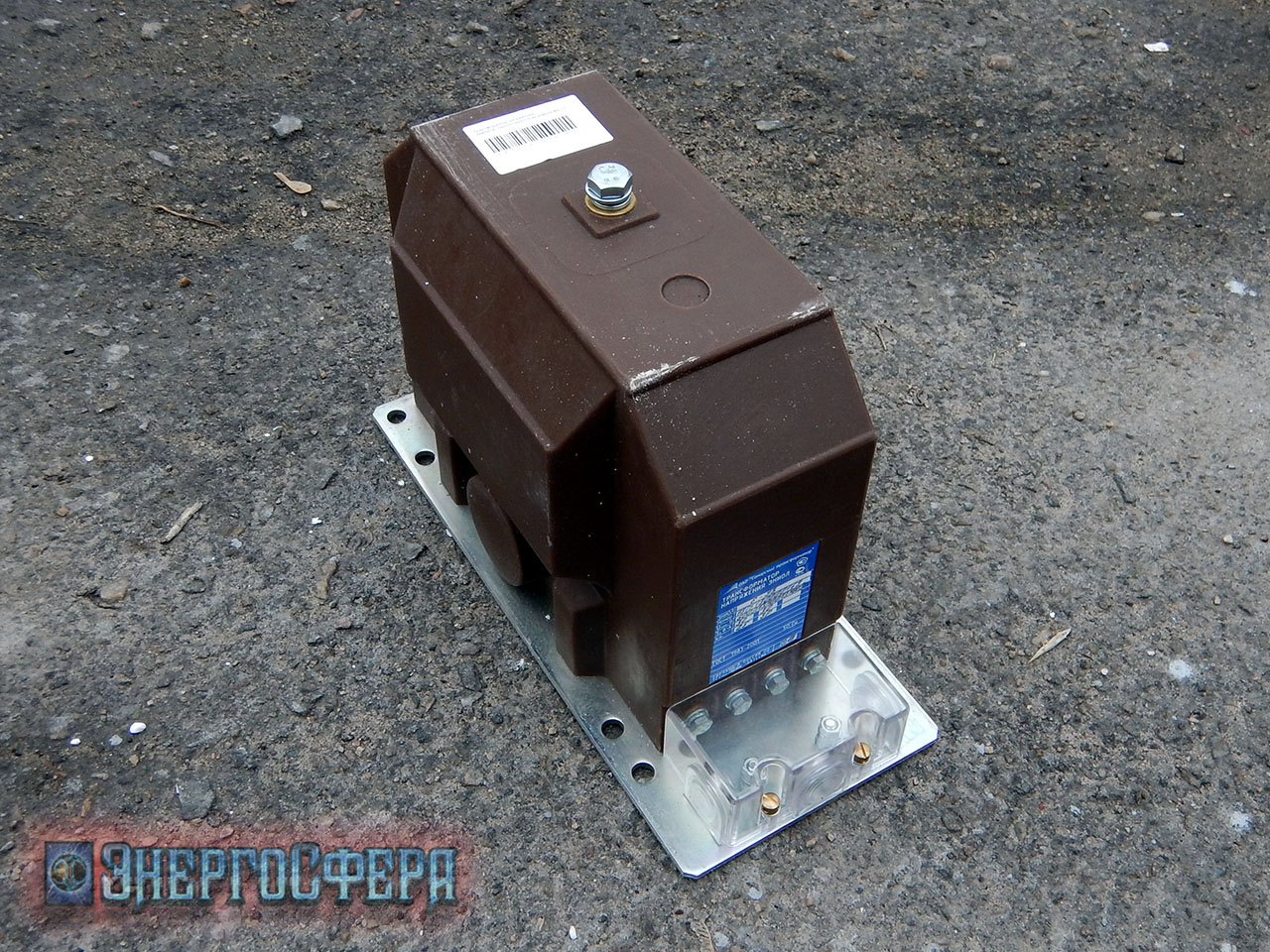

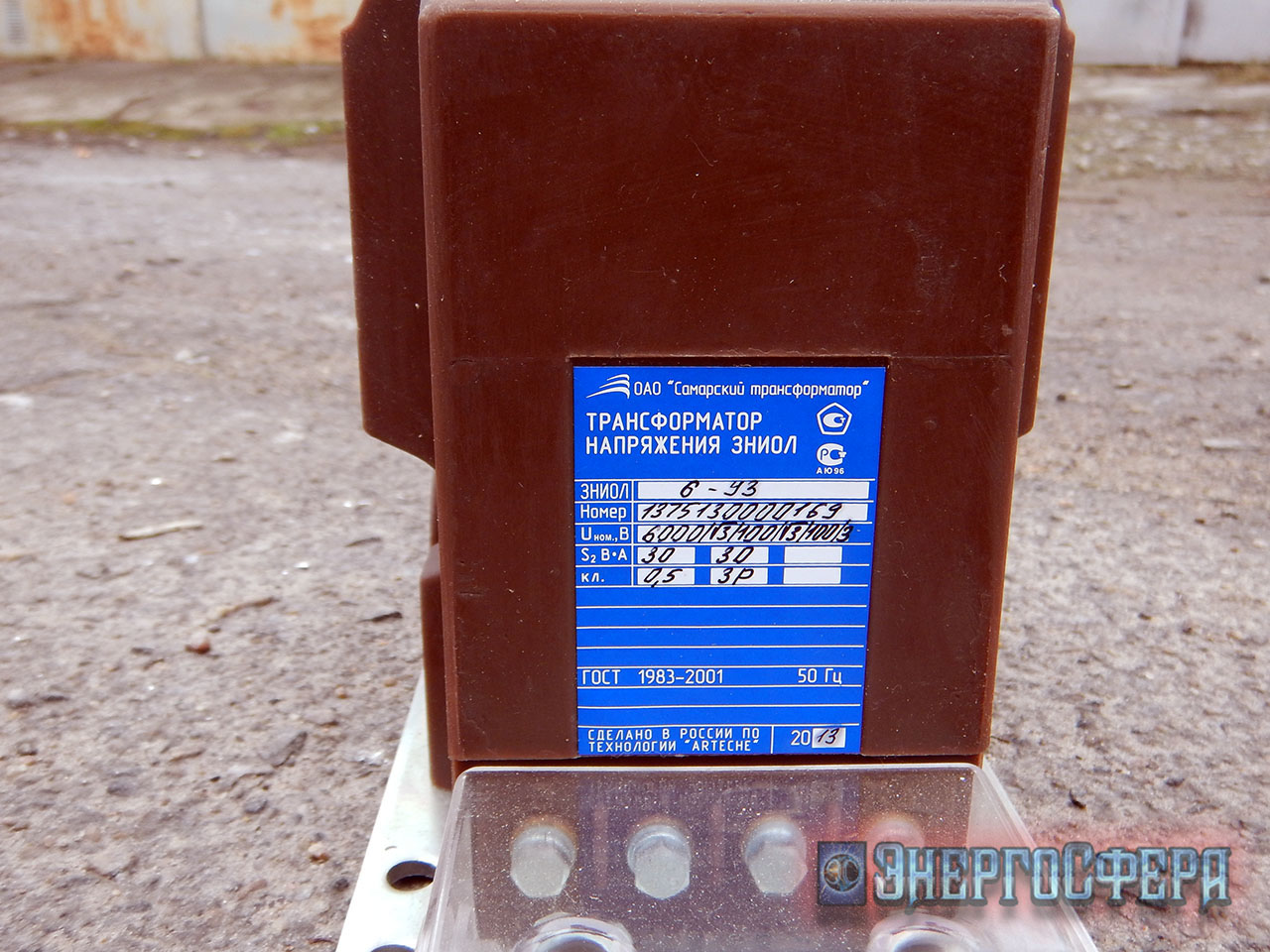

Фото трансформатора ЗНИОЛ-6:
