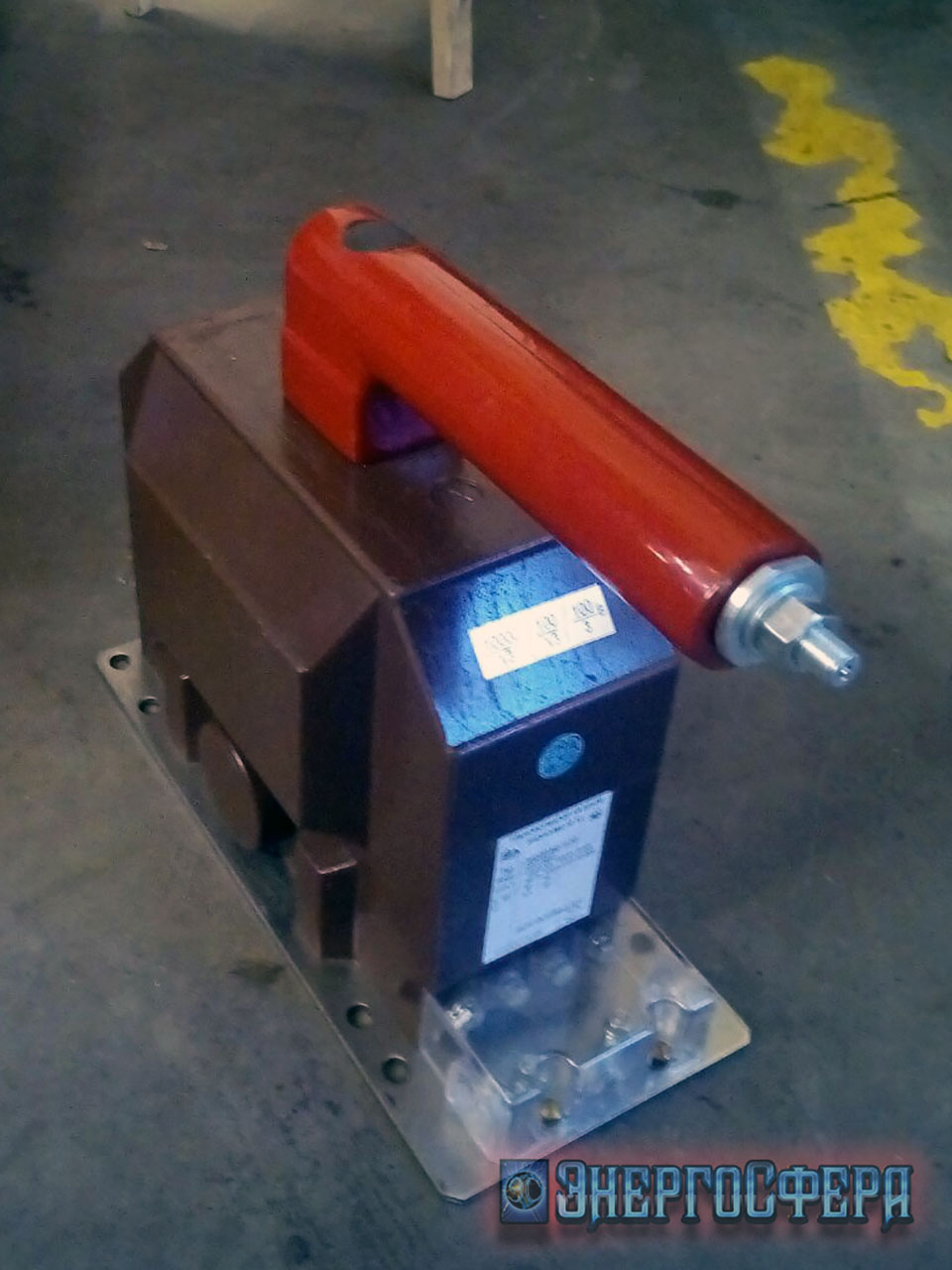

Трансформатор ЗНИОЛ-6 с НЗПУ

Трансформатор ЗНИОЛ-6 с НЗПУТрансформатор ЗНИОЛ-6 с НЗПУ – однофазный литой заземляемый трансформатор напряжения с накладным защитным предохранительным устройством, включается в электрические цепи переменного тока промышленной частоты 50 или 60 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа ЗНИОЛ-6 (аналог трансформатора ЗНОЛП-6) можно длительно эксплуатировать, как силовые, при этом нагрузку необходимо подключать к основной вторичной обмотке, и максимальная нагрузка на трансформатор не должна превышать его предельную мощность.

Трансформатор ЗНИОЛ-6 с НЗПУ имеет климатическое исполнение "У" или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ЗНИОЛ-6
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +55°C - для исполнения "У" и от -10 до +55°C - для исполнения "Т";
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.
Чертеж, габаритные и установочные размеры трансформатора ЗНИОЛ-6 нового типа

Трансформатор ЗНИОЛ-6 с НЗПУ обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
Значение номинального коэффициента напряжения 1,2
Значение номинальной частоты переменного тока, Гц 50, 60
Класс точности 0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В 6000/√3
Величина номинального напряжения основной вторичной обмотки, В 100/√3; 110/√3; 120/√3
Величина номинального напряжения дополнительной вторичной обмотки, В 100/3; 110/3; 120/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8:
- 0,2
- 0,5
- 1
- 3


15
50
60
65
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3P, 6P ВА 65
Значение предельной мощности при работе вне класса точности, ВА 200
Значение предельно допустимого длительного первичного тока, А 0,11
Значение испытательного напряжения изоляции вторичной обмотки, кВ 3
Значение приложенного испытательного напряжения первичное обмотки, кВ 3
Значение индуктированного испытательного напряжения первичное обмотки, кВ 32
Значение напряжения короткого замыкания, % 3
Схема и группа соединения обмоток 1/1/1-0-0
Тип резистора установленного в защитном предохранительном устройстве С2-33-Н-0,25
Значение номинальной мощности резистора, Вт 0,25
Значение сопротивления резистора, Ом 11
Габаритные размеры НЗПУ
д×ш×в

270х60х50

Трансформатор ЗНИОЛ-6 с НЗПУ имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНИОЛ-6 с НЗПУ обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. К выводу первичной обмотки монтируется накладное защитное предохранительное устройство. Вывода вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) крепится металлическая пластина. В ней имеется четыре отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые  в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

Заявки на Трансформатор ЗНИОЛ-6 с НЗПУ принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
