Трансформатор НОЛ.08-6

Трансформатор НОЛ.08-6Трансформатор НОЛ.08-6 – однофазный литой незаземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства. Активно устанавливаются на атомных станциях.

Трансформатор НОЛ.08-6 имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора НОЛ.08-6
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +50°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 100% при температуре +25°C.
Чертеж, габаритные и установочные размеры трансформатора НОЛ.08-6

Трансформатор НОЛ.08-6 обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
Значение номинальной частоты переменного тока, Гц 50
Класс точности 0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В
6000; 6300;
6600; 6900
Величина номинального напряжения основной вторичной обмотки, В 100 или 110
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8:
- 0,2
- 0,5
- 1
- 3


10; 15; 25; 30
10; 15; 25; 30; 50
75
200
Значение предельной мощности при работе вне класса точности, ВА 400
Значение предельно допустимого длительного первичного тока, А
0,11
Схема и группа соединения обмоток 1/1-0

Трансформатор НОЛ.08-6 (аналог трансформатора НК-7,2) имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Первичная обмотка изготавливается из 2 секций, которые соединены между собой. Сверху каждой секции находится экран. Экраны соединяются с выводами первичной обмотки. Электрическая прочность изоляции трансформаторов типа НОЛ.08-6 обеспечивается защитными экранами первичной обмотки. Назначение вторичной обмотки – измерение и учет электроэнергии; питание цепей релейной защиты, автоматики и сигнализации; а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки расположены в верхней части трансформатора. Выводы вторичной обмотки расположены на торце внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Эти отверстия также предназначены для заземления магнитопровода.

Видео трансформатора НОЛ.08-6:

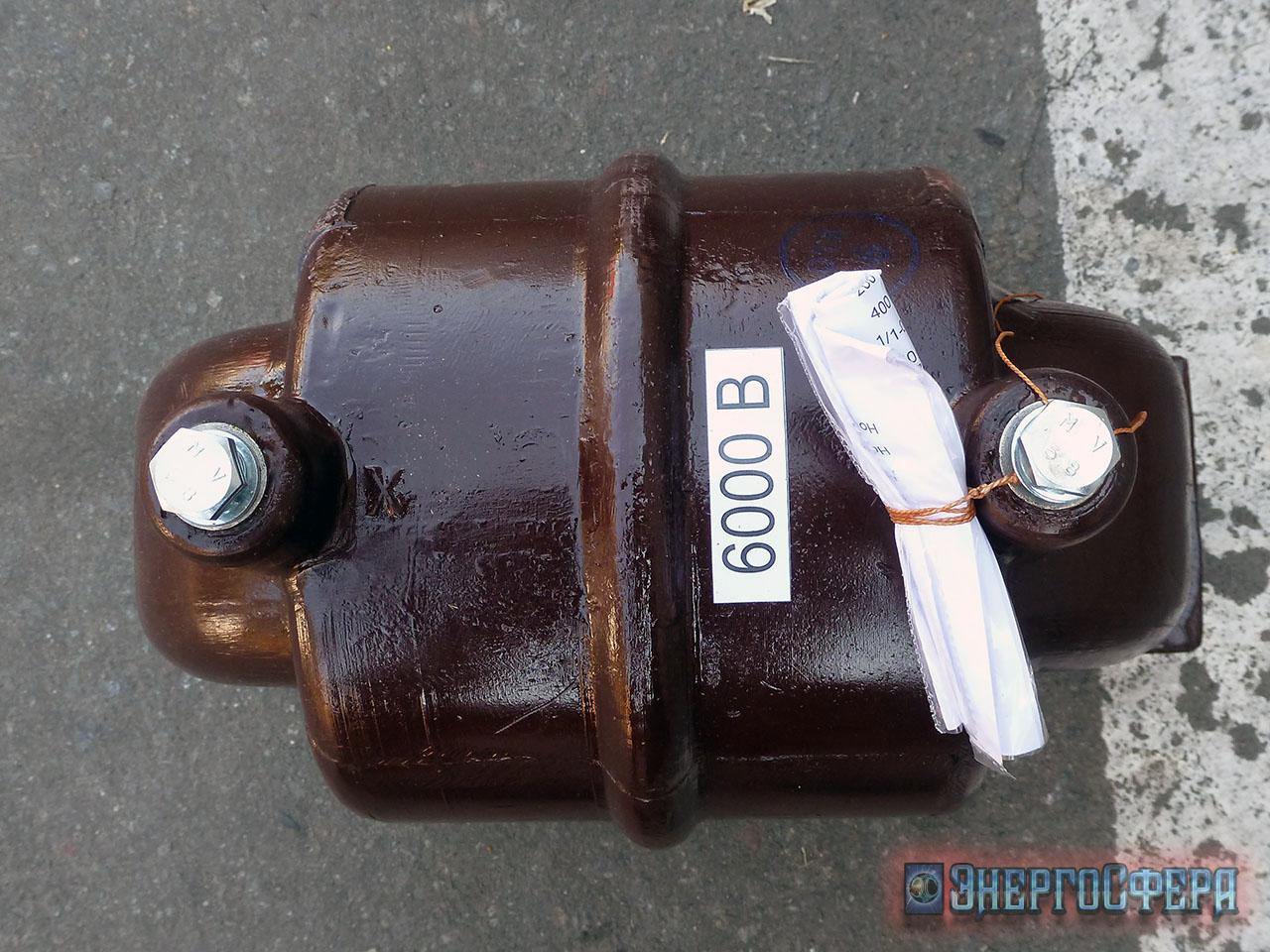

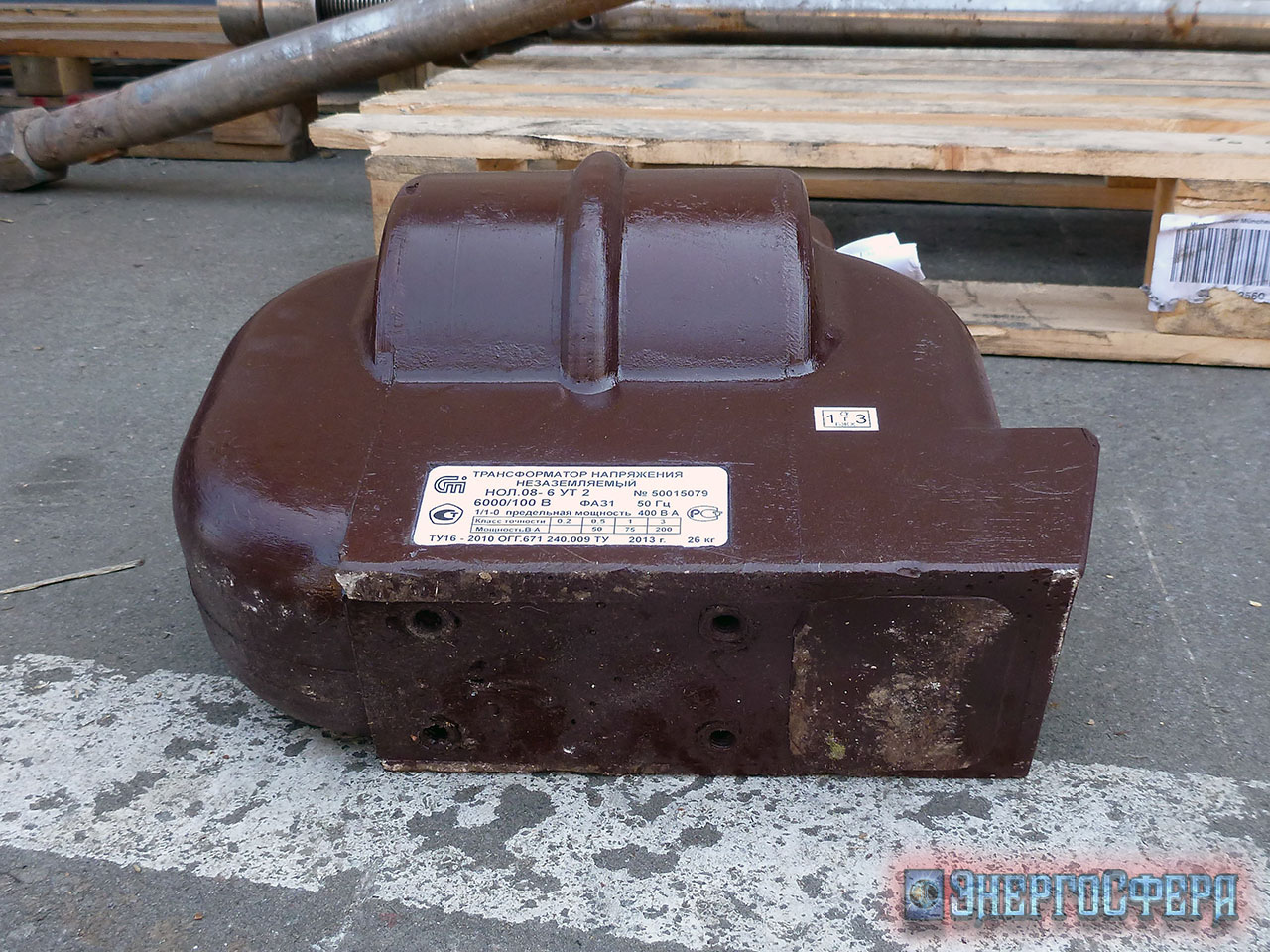

Фото трансформатора НОЛ.08-6:

Заявки на Трансформатор НОЛ.08-6 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
