Трансформатор НОЛ.11-6.О5

Трансформатор НОЛ.11-6.О5Трансформатор НОЛ.11-6.О5 – однофазный литой незаземляемый трансформатор напряжения,  включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации. Основное назначение -  подача напряжения в  схемы управления и приводы взрывобезопасных комплектные распределительные устройства. Активно устанавливается в шахтных сетях.

Трансформатор НОЛ.11-6.О5 имеет климатическое исполнение “О”, категории размещения 5 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна
Чертеж трансформатора НОЛ.11-6.О5поставка трансформаторов для работы на высоте выше 1000м);
 - Верхнее значение температуры воздуха внутри КРУ +45°C;
- Нижнее допустимое значение температуры, значение влажности воздуха, давление согласно ГОСТ 15543.1;
- Окружающая среда - атмосфера подземных выработок угольных и сланцевых шахт;
- Недопустима эксплуатация в местах воздействия солнечной радиации;
- Рабочее положение в пространстве – любое.

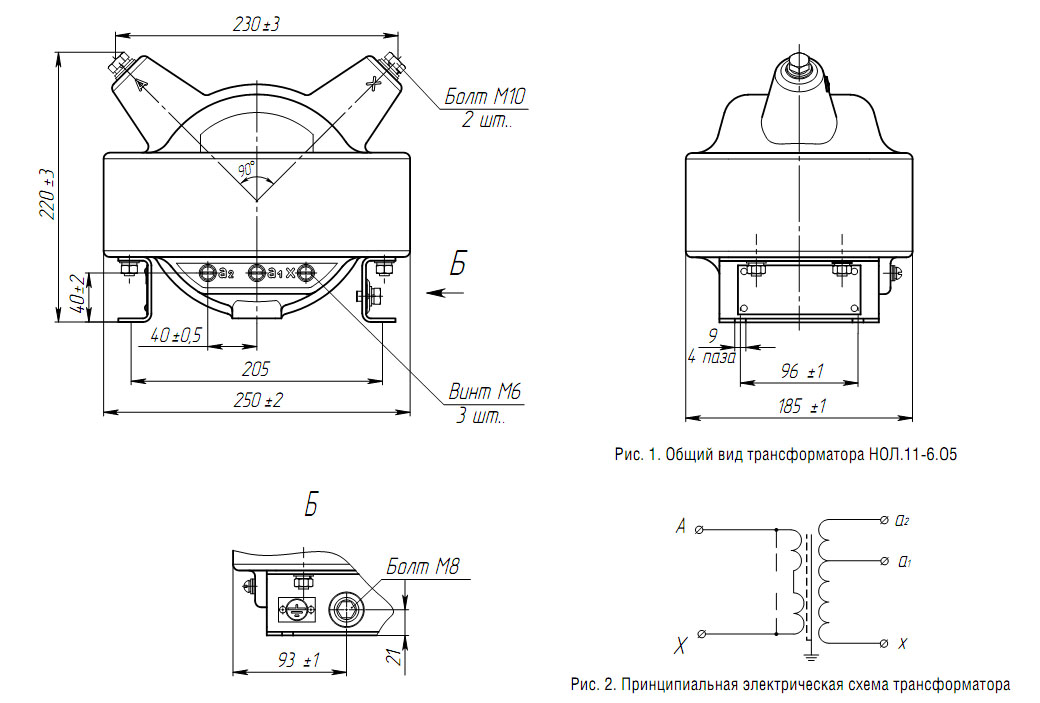

Чертеж, габаритные и установочные размеры трансформатора НОЛ.11-6.О5

Трансформатор НОЛ.11-6.О5 обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
Значение номинального напряжения первичной обмотки, В 6000
Величина номинального напряжения вторичной обмотки, В, на выводах;:
x-a1
x-a2

100
127

100
220

100
127
Класс точности вторичной обмотки на выводах:
x-a1
x-a2

3
-

3
3

0,5
-
Значение номинальной мощности вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8, на выводах:
x-a1
x-a2


250
-


30
220


50
-
Значение номинальной частоты переменного тока, Гц 50
Значение предельной мощности при работе вне класса точности, ВА 500
Значение допустимого отклонения коэффициента трансформации от номинального на выводах x-a2,%:

±3
Значение падения напряжения при трехкратной перегрузке на выводах x-a2,%: 20 - 20
Схема и группа соединения обмоток 1/1-0

Трансформатор НОЛ.11-6.О5 имеет следующую конструкцию.  Магнитопровод изготавливается разрезной броневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Вторичная обмотка расположена внутри литого блока. Первичная обмотка изготавливается из 2 секций, которые соединены между собой. Последние витки этих 2-х секций первичной обмотки соединены с высоковольтными выводами. Заземляемый экран находится между обмотками. Экран защищает вторичную обмотку от цепей высокого первичного напряжения. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичной обмотки расположены в верхней части трансформатора. Выводы вторичной обмотки расположены на торце внизу трансформатора. К литому блоку трансформатора НОЛ.11-6.О5 крепятся кронштейны, на которых расположен болт заземления и пазы для крепления трансформатора на месте установки.

Видео трансформатора НОЛ.11-6.О5:

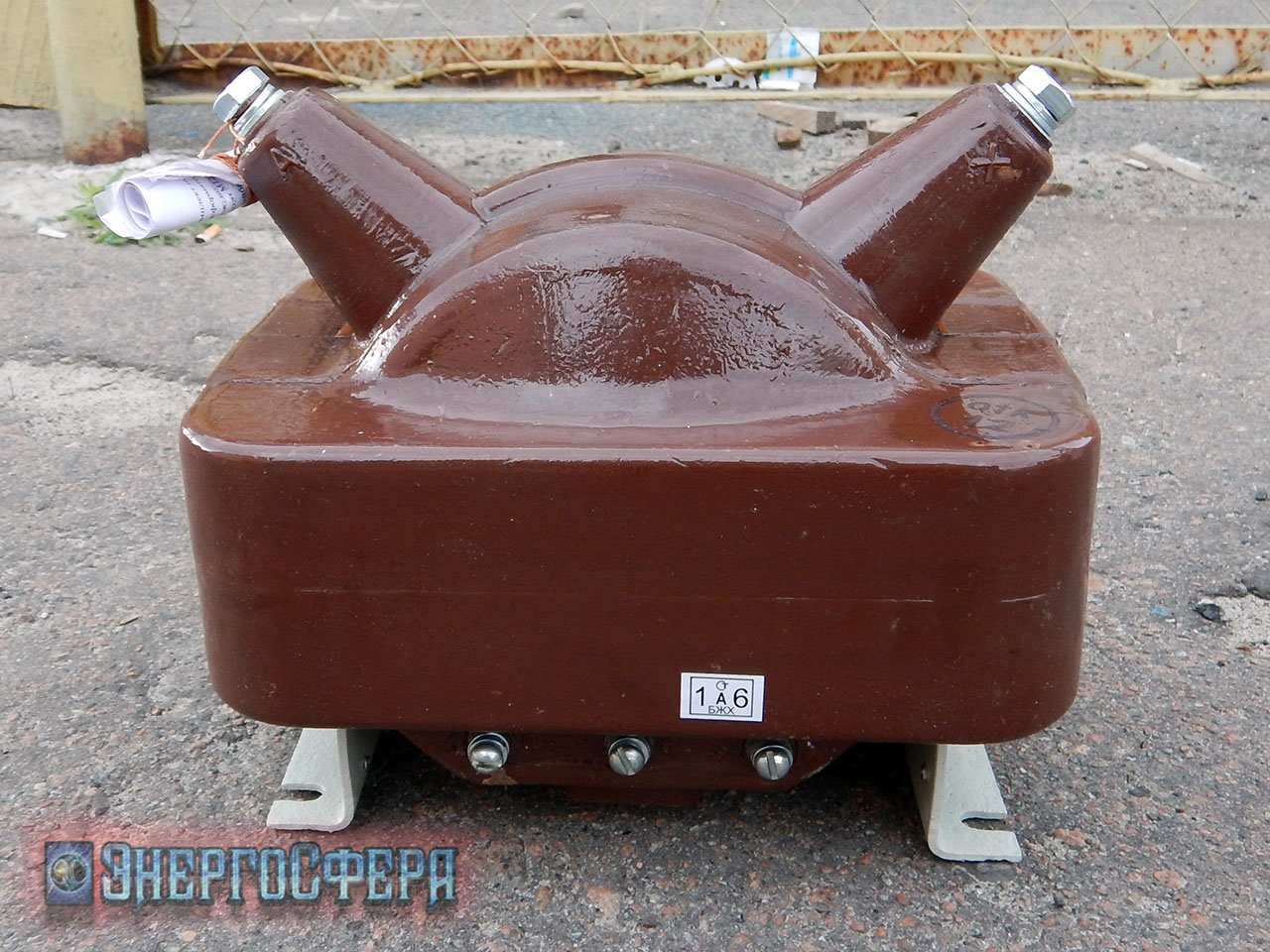

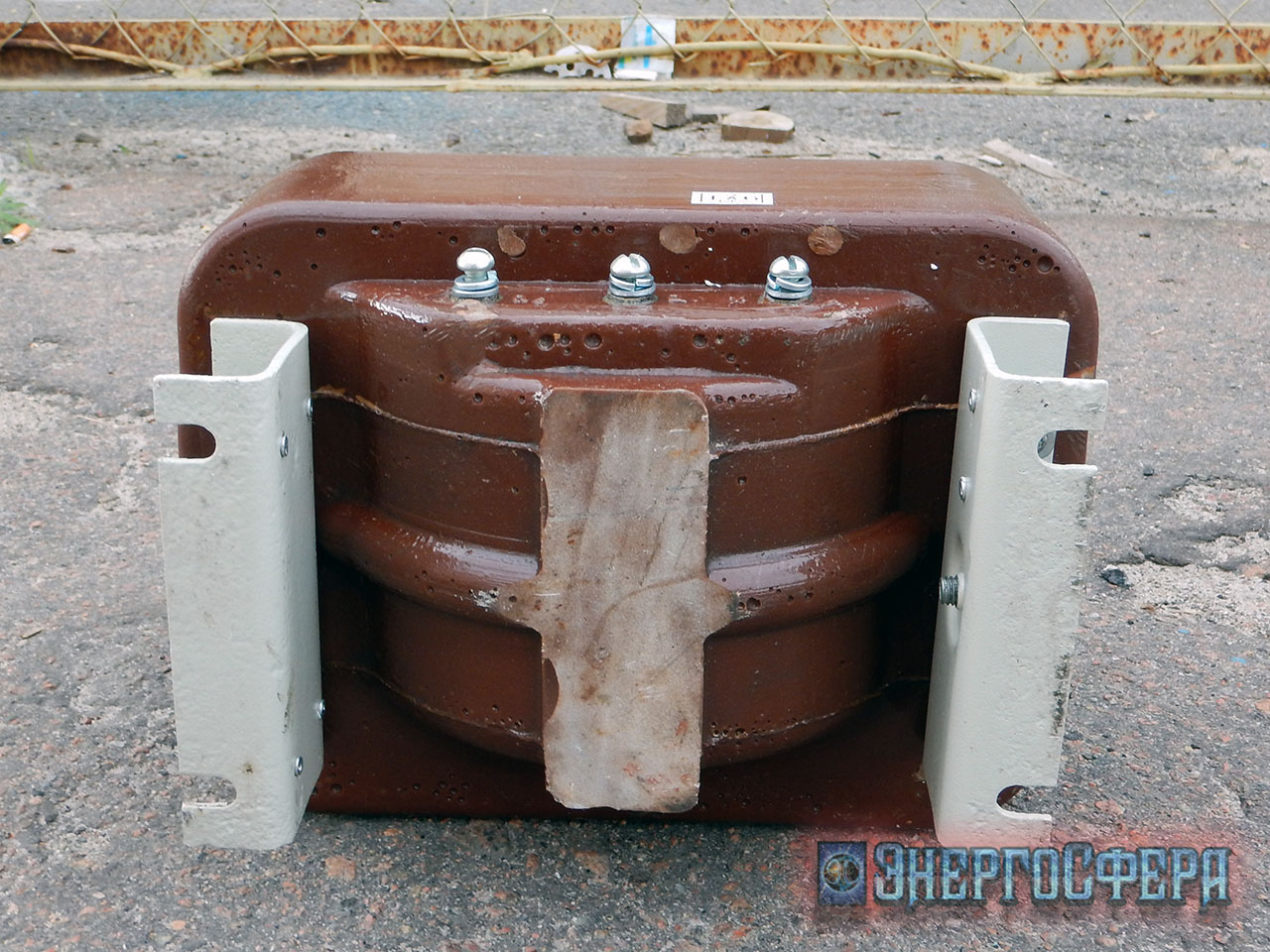

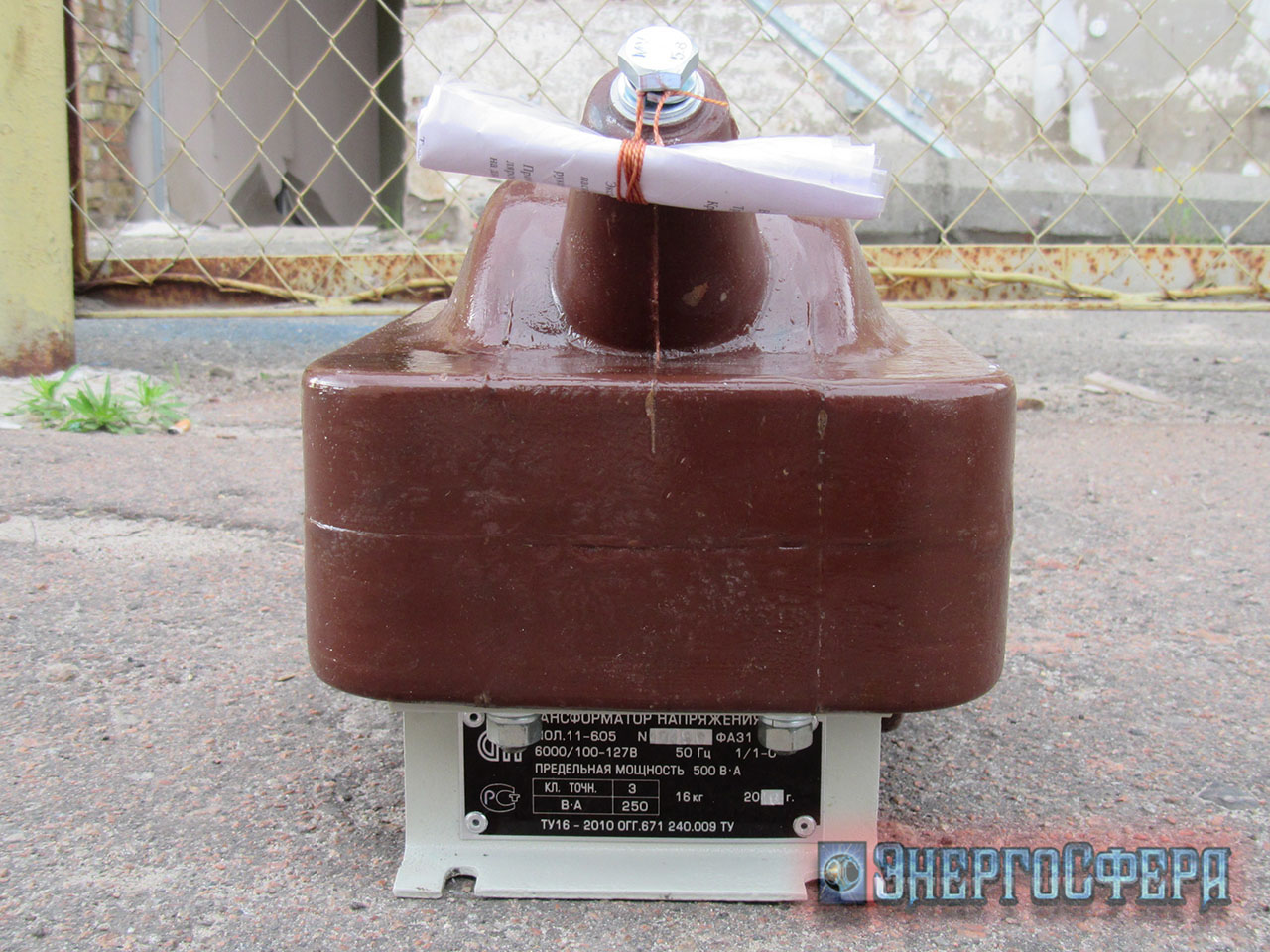

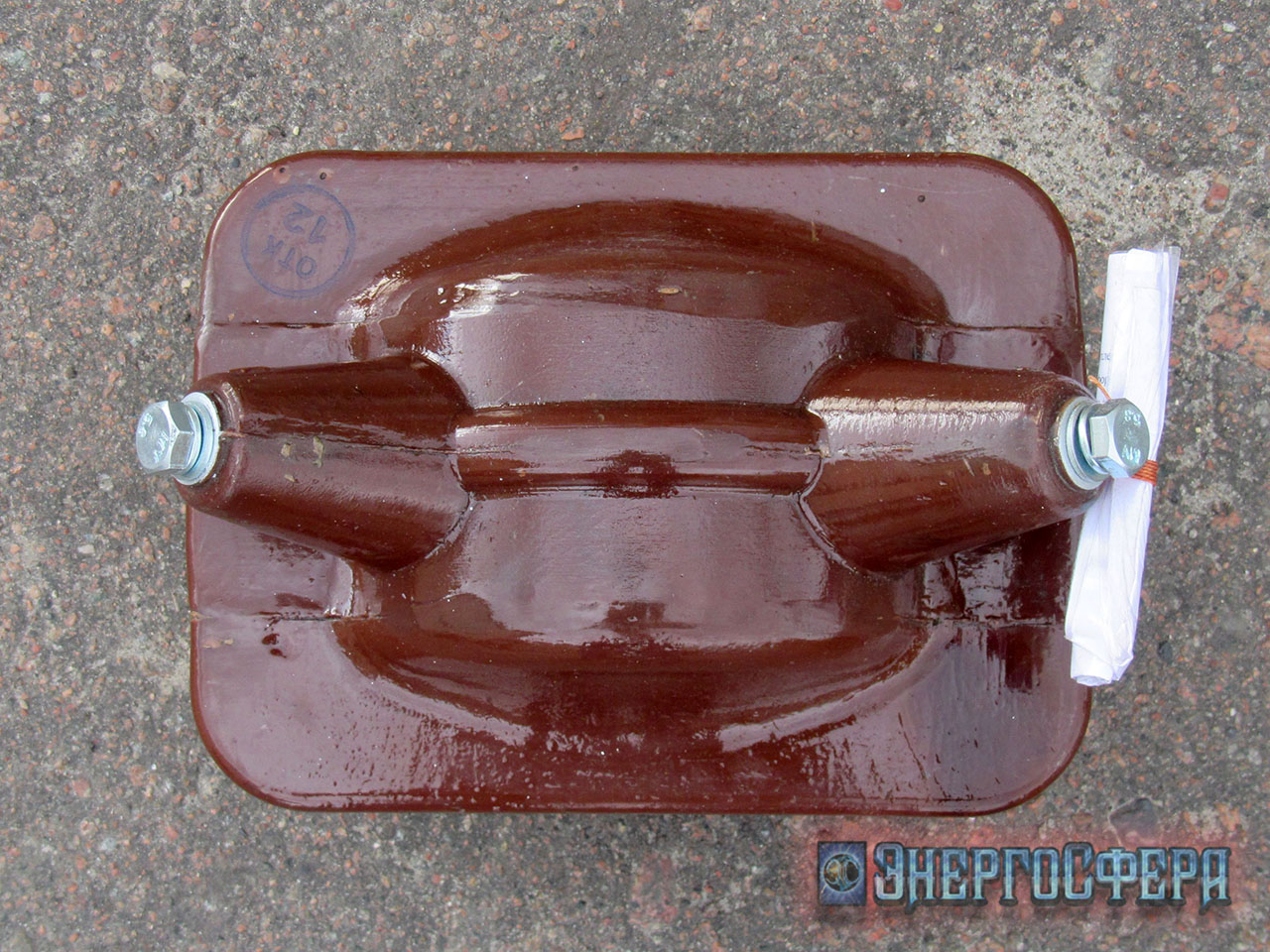

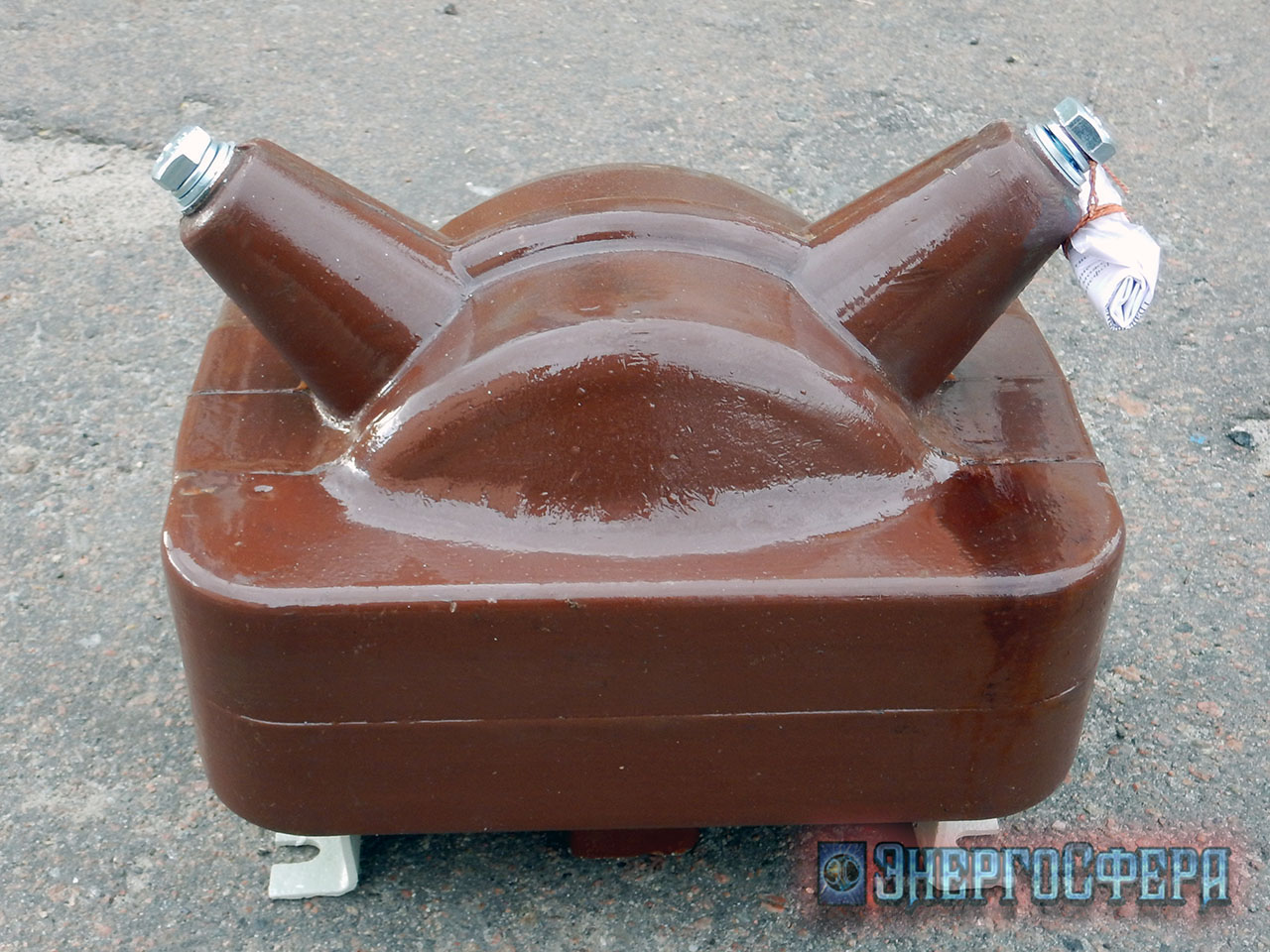

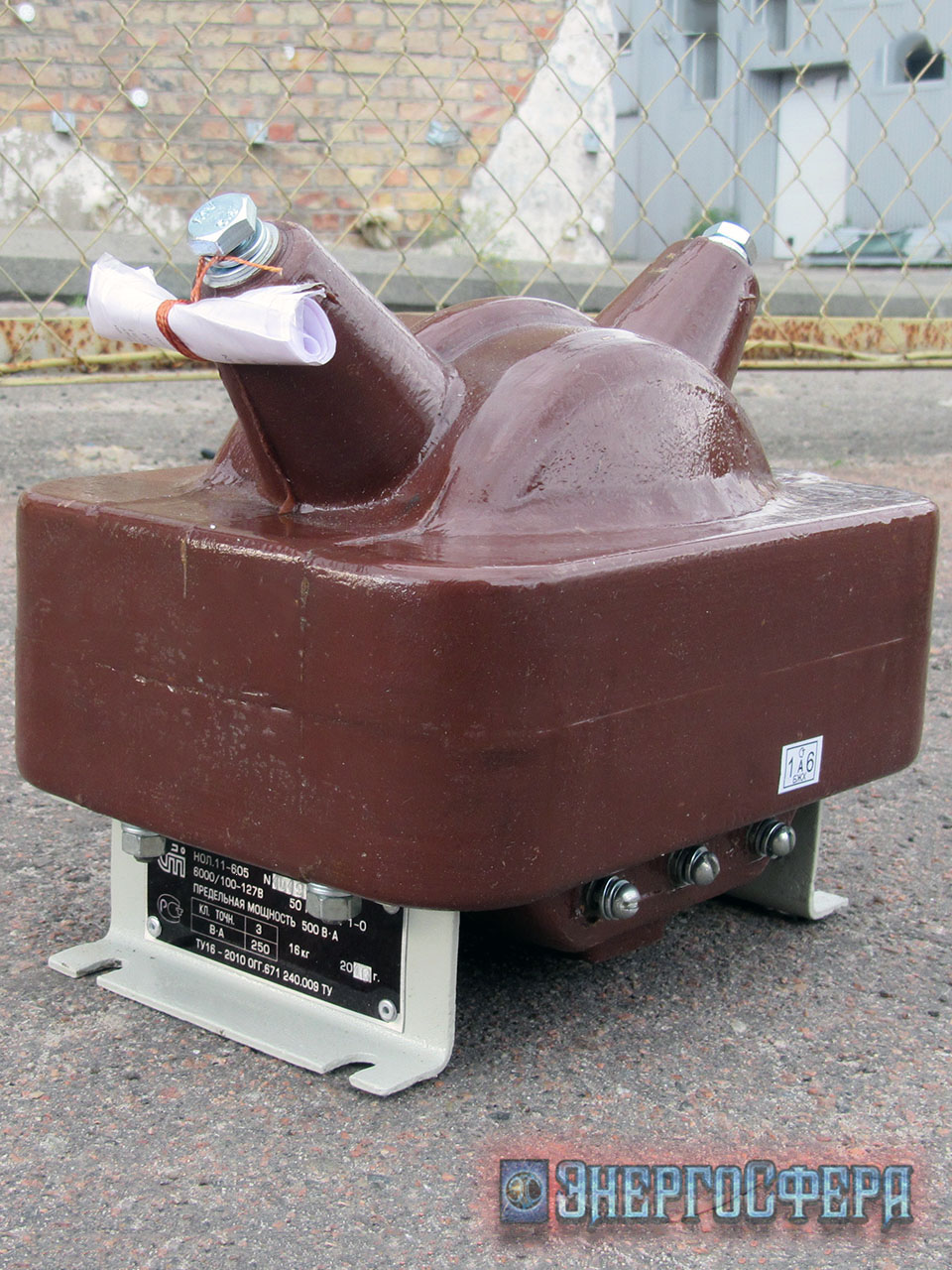

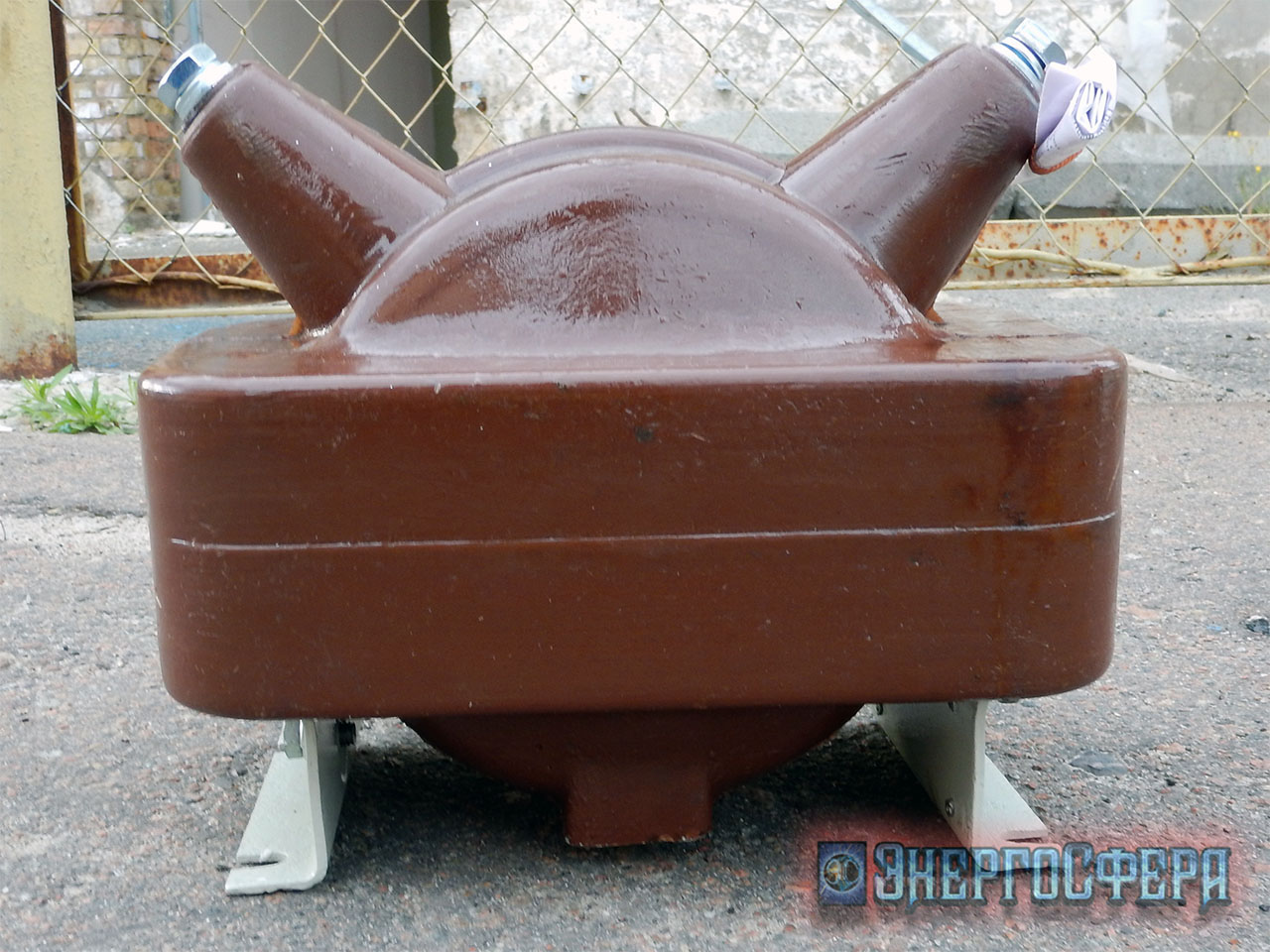

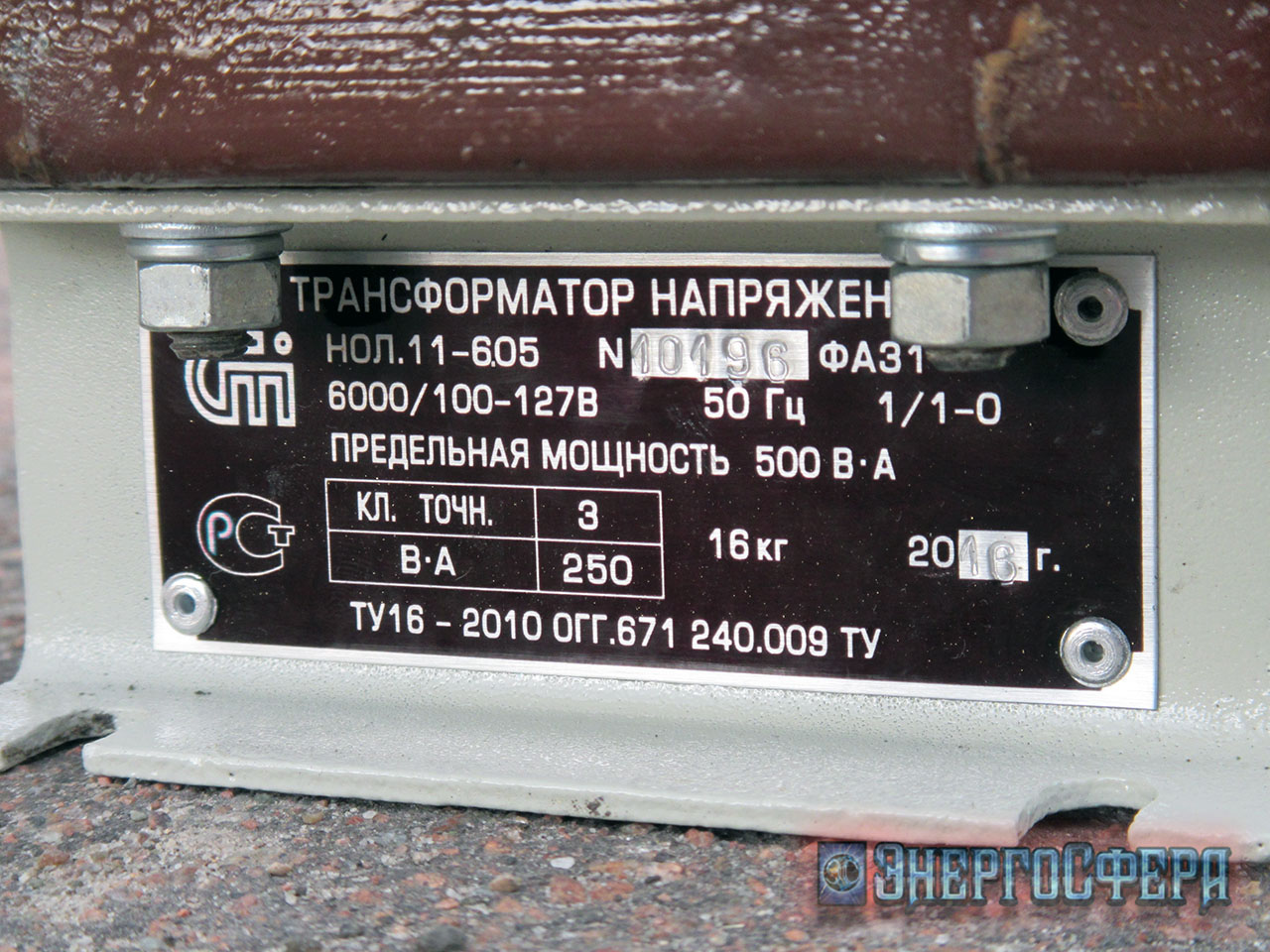

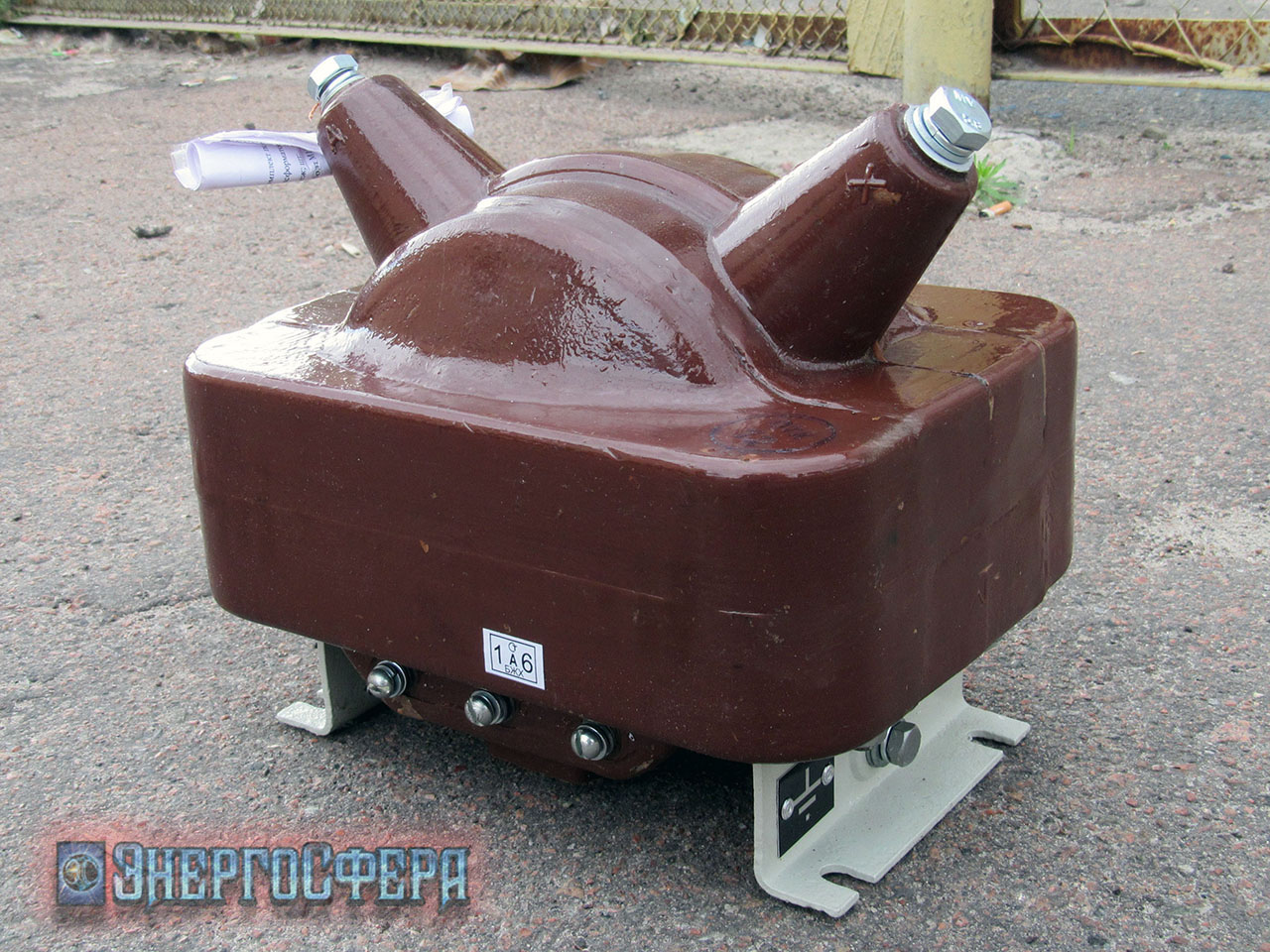

Фото трансформатора НОЛ.11-6.О5:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-6kv/transformator-nol-11-6-o5.html#sigProId82cf5723bc

Заявки на Трансформатор НОЛ.11-6.О5 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
