Трансформатор ЗНОЛ-6 III

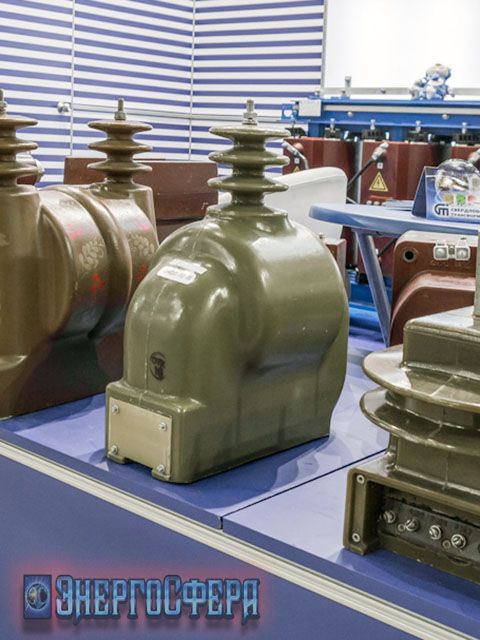

Трансформатор ЗНОЛ-6 III – однофазный литой заземляемый трансформатор напряжения для наружной установки, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в открытые распределительные устройства (ОРУ). Трансформаторы типа ЗНОЛ можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛ-6 III имеет климатическое исполнение “УХЛ”, категории размещения 1 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -60°C до +55°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – вертикальное;

- Влажность воздуха - 100% при температуре +25°C.

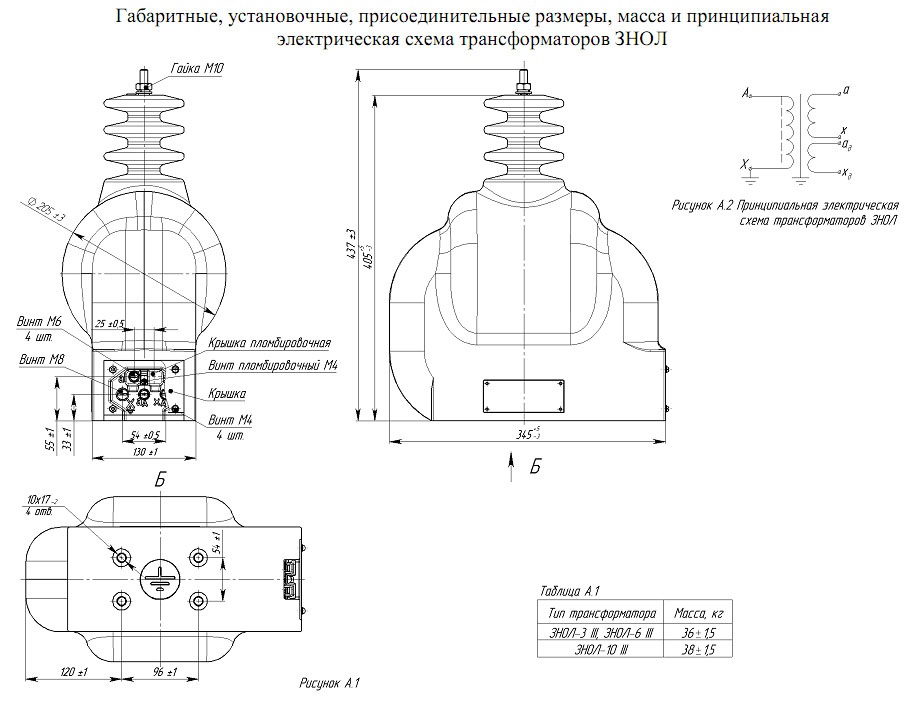

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛ-6 III

Трансформатор ЗНОЛ-6 III обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинальной частоты переменного тока, Гц	50
Класс точности	0,2; 0,5; 1; 3
Значение номинального напряжения первичной обмотки, В	6000/√3; 6300/√3 6600/√3 6900/√3
Величина номинального напряжения основной вторичной обмотки, В	100/√3 или 110/√3
Величина номинального напряжения дополнительной вторичной обмотки, В	100/3 или 100 или 110/3 или 110
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8: - 0,2 - 0,5 -1 -3	30 50 75 200
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА	200
Значение предельной мощности при работе вне класса точности, ВА	400
Значение предельно допустимого длительного первичного тока, А	0,11
Схема и группа соединения обмоток	1/1/1-0-0
Значение длины пути утечки, см	35

Трансформатор ЗНОЛ-6 III имеет следующую конструкцию. Трансформатор ЗНОЛ-6 III представляет собой литой блок, в котором залит магнитопровод и обмотки. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для заземления и крепления трансформатора на месте установки.

Заявки на Трансформатор ЗНОЛ-6 III принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
