Трансформатор ЗНОЛТ-6

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

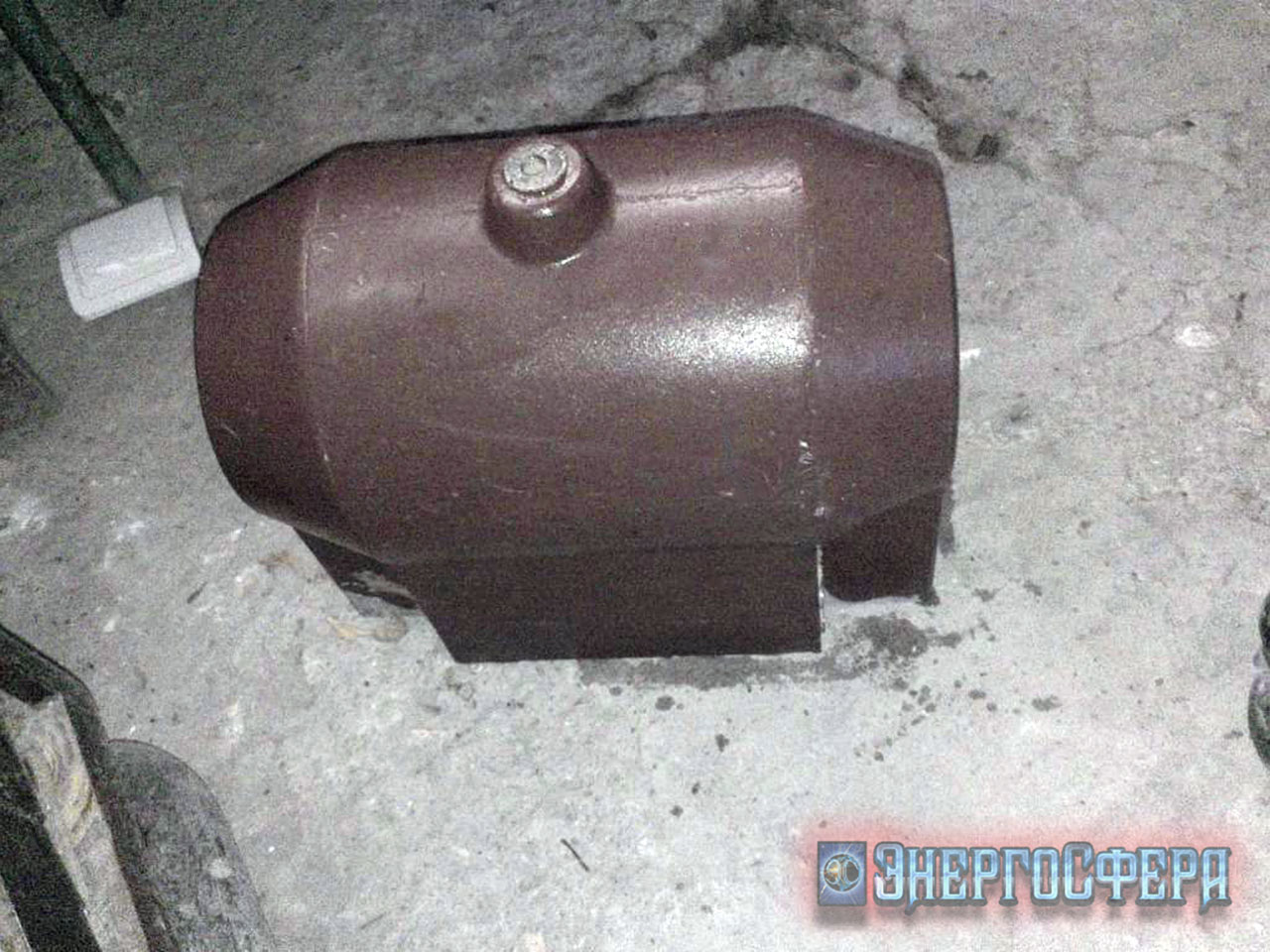

Трансформатор ЗНОЛТ-6Трансформатор ЗНОЛТ-6 – однофазный литой трехобмоточный заземляемый трансформатор напряжения,  включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства или встраивается в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа ЗНОЛТ можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛТ-6 изготавливается в климатическом исполнении “У” или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +55°C - для исполнения "У" и от -10 до +55°C - для исполнения "Т";
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.
Чертеж и габаритные размеры трансформатора ЗНОЛТ-6

Чертеж трансформатора ЗНОЛТ-6
   Условные обозначения:
  1 - втулка для крепления пломбировочной крышки;
  2 - выводы вторичных обмоток;
  3,4 - опорные лапы;
  5 - изоляционный блок;
  6 - вывод первичной обмотки;
  7 - крышка для пломбирования выводов;
  8 - шильдик


Трансформатор ЗНОЛТ-6 обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 6
Значение наибольшего рабочего напряжения, кВ 7,2
 Значение номинальной частоты переменного тока, Гц 50
Значение класса точности  0,5; 1; 3
 Значение номинального напряжения первичной обмотки, В
6000/√3;
 Значение номинального напряжения основной вторичной обмотки, В 100/√3
 Значение номинального напряжения дополнительной вторичной обмотки, В
100/3;
100;
127
 Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивном характере нагрузке с коэффициентом мощности  0,8:
 - 0,5;
 -1;
-3


50
75
200
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА  200
Значение предельной мощности вне класса точности, ВА 400
Значение предельно допустимого длительного первичного тока, А
0,11
 Схема и группа соединения обмоток 1/1/1-0-0
Масса, кг
36,7

Трансформатор ЗНОЛТ-6 имеет следующую конструкцию.  Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ (ЗНОЛТ) обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. Для крепления трансформатора на месте установки имеются опорные лапы.

Покупайте трансформатор ЗНОЛТ-6 позвонив в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
