Трансформатор ОЛСП-1,25/6

Трансформатор ОЛСП-1,25/6 - 5.0 out of 5 based on 1 vote
1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

Трансформатор ОЛСП-1,25/6Трансформатор ОЛСП-1,25/6 – однофазный литой силовой трансформатор со встроенным защитным предохранительным устройством. Предназначен для питания цепей собственных нужд и АВР. Устанавливается в комплектные распределительные устройства.

Трансформатор ОЛСП-1,25/6 изготавливается в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ОЛСП-1,25/6
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- относительная влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ОЛСП-1,25/6

Основные технические характеристики трансформатора ОЛСП-1,25/6:
Параметр Величина
 Класс напряжения, кВ
6
 Значение номинального напряжения первичной обмотки, кВ
6,3
 Значение наибольшего первичного напряжения, кВ
7,2
 Значение номинального напряжения на ответвлениях вторичной обмотки, В:
x-a1
x-a2
x-a3
x-a4


100
209
220
231
Значение номинальной частоты переменного тока, Гц
50
 Значение номинальной мощности для напряжений 100 и 220В, ВА
1250
Схема и группа соединения обмоток
1/1-0

Конструкция. Трансформатор ОЛСП-1,25/6 является однофазным двухобмоточным. Трансформатор ОЛСП-1,25/6 представляет литой блок, созданный благодаря заливке обмоток и магнитопровода изоляционным компаундом. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Сверху первичной обмотки находится экран, предназначенный для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Высоковольтные выводы первичной обмотки изготовлены со встроенным защитным предохранительным устройством. Защитное устройство выполняется в виде разборной конструкции сплавкой вставкой. Плавкая вставка представляет собой металлодиэлектрический резистор типа С2-33-Н мощностью рассеяния 0,25Вт. Встроенное защитное предохранительное устройство трансформатора имеет индикатор срабатывания в виде подвижного стержня. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке, электромагнитная часть трансформатора – не ремонтируемая. Включение первичных выводов в электросеть производится через втулку с резьбой M12. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В верхней части литого блока находятся выводы первичной обмотки, в нижней – вторичной. В основании трансформатора (на опорной поверхности) имеется четыре отверстия служащие для крепления трансформатора на месте установки и защитного заземления.

Видео трансформатора ОЛСП-1,25/6:

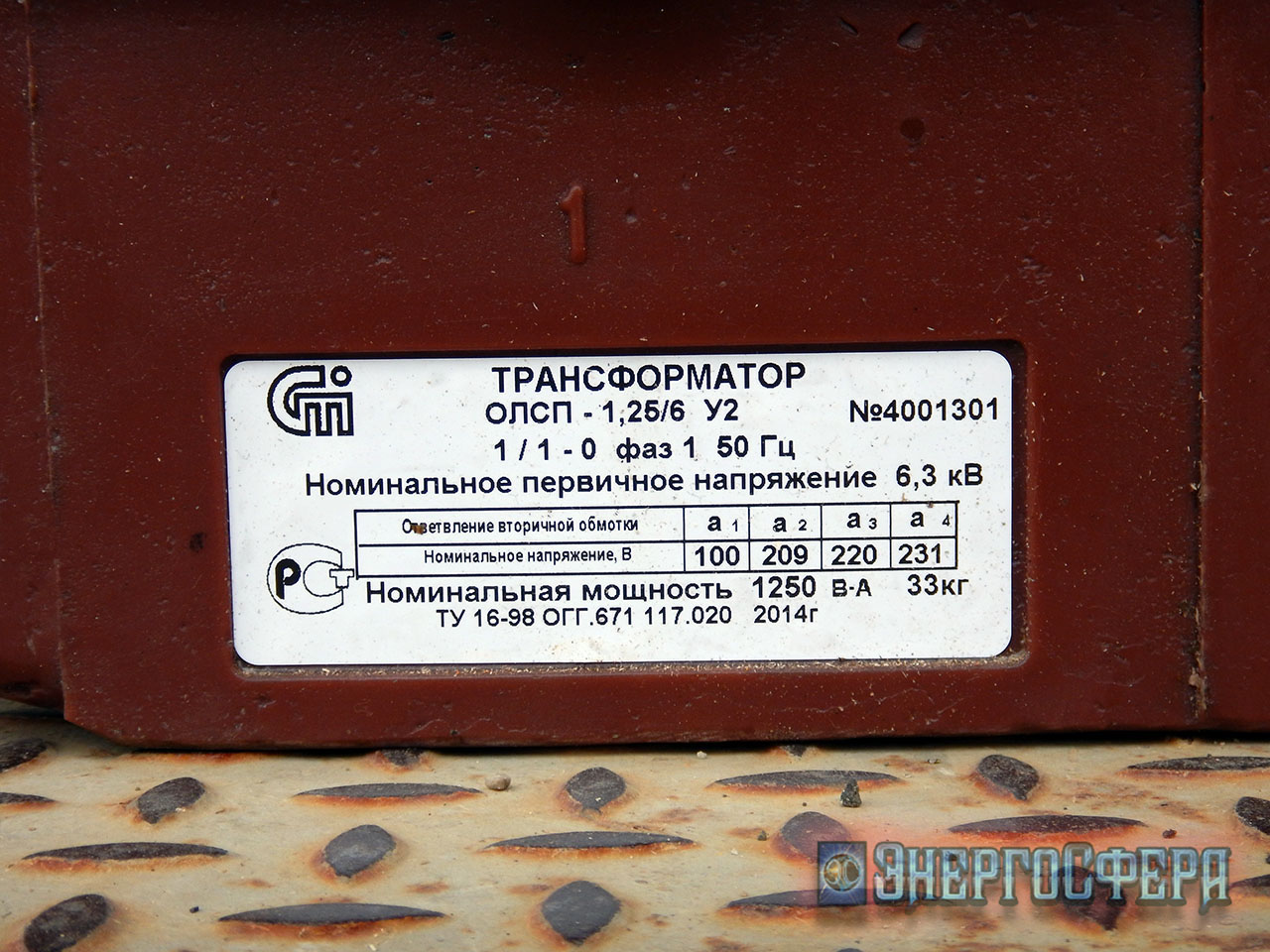

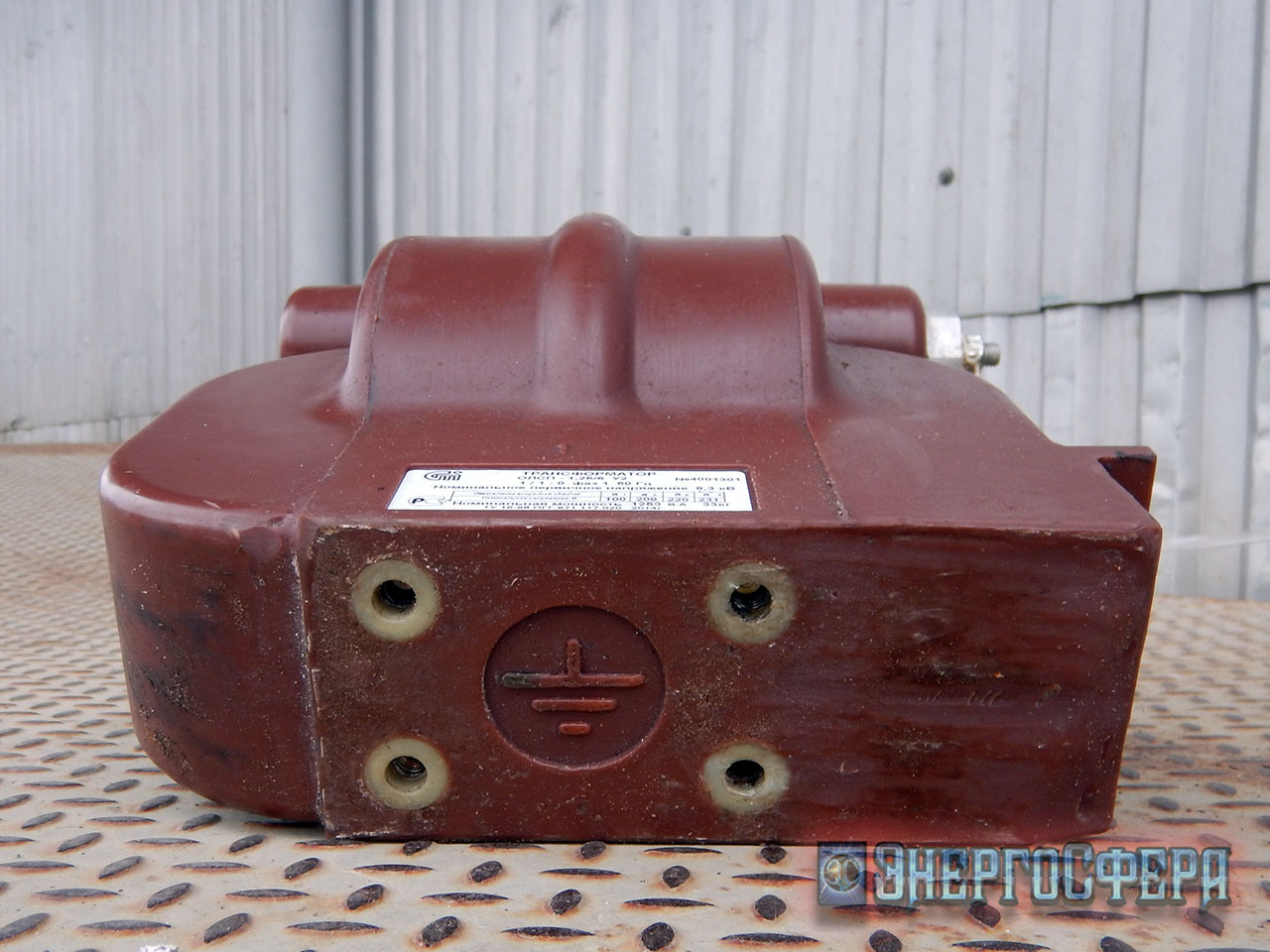

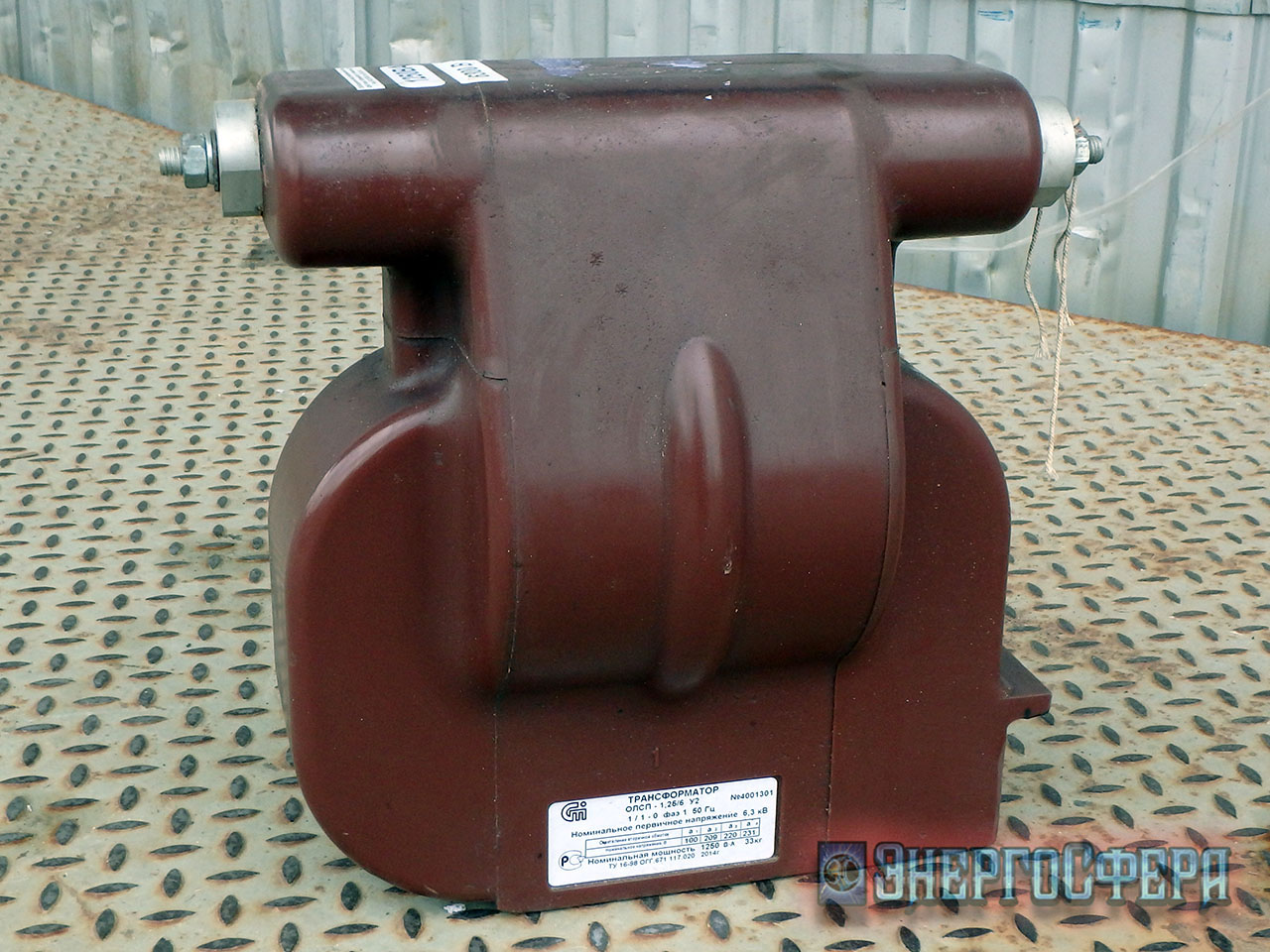

Фото трансформатора ОЛСП-1,25/6:
Заказывайте трансформатор ОЛСП-1,25/6 в компании “ЭнергоСфера” позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
