Защитное предохранительное устройство 260х22 для ОЛСП

Защитное предохранительное устройство 260х22 для ОЛСП – комплектующее изделие для литых трансформаторов со встроенным защитным предохранительным устройством. Защитное предохранительное устройство 260х22 для ОЛСП устанавливается внутрь литого блока и служит для защиты трансформатора. Подлежит перезарядке после срабатывания.

Защитное предохранительное устройство 260х22 для ОЛСП представляет собой заменяемый элемент трансформатора. В случае повреждения отдельных деталей защитное предохранительное устройство 260х22 для ОЛСП представляет собой предмет специальной покупки. Предназначено для установки в литых трансформаторах следующих типов: ОЛСП-1,25/10; ОЛСП-1,25/6; ОЛСП-0,63/10; ОЛСП-0,63/6; ОЛСП-2,5/10; ОЛСП-2,5/6.

Защитное предохранительное устройство 260х22 для ОЛСП изготавливается в виде разборной конструкции. Конструкция содержит плавкую вставку – металлодиэлектрический резистор, индикатор срабатывания – подвижный стержень. При срабатывании защитного предохранительного устройства ход стержня составляет 5±1 мм.

Параметры резистора защитного предохранительного устройства 260х22 для следующих трансформаторов:

Тип трансформатора	Тип резистора	Значение номинальной мощности резистора, Вт	Значение сопротивления резистора, Ом	График времени срабатывания встроенного защитного предохранительного устройства
ОЛСП-0,63/10	С2-33-Н-0,125/С2-33-Н-0,25	0,125/0,25	18/36	ОЛСП-0,63/10
ОЛСП-0,63/6	С2-33-Н-0,25	0,25	18	ОЛСП-0,63/6
ОЛСП-1,25/10	С2-33-Н-0,25	0,25	13	ОЛСП-1,25/10
ОЛСП-1,25/6	С2-33-Н-0,25	0,25	6	ОЛСП-1,25/6
ОЛСП-2,5/10	С2-33-Н-0,25	0,25	6	ОЛСП-2,5/10
ОЛСП-2,5/6	С2-33-Н-0,25	0,25	1,5	ОЛСП-2,5/6

Конструкция предохранительного защитного устройства 5ГГ.674 350.000

Конструкция защитного предохранительное устройство 260х22 для ОЛСП. Корпус защитного предохранительного устройства представляет собой трубку 1 цилиндрической формы, выполненную из стеклотекстолита. По краям трубка закрывается правым 4 и левым 5 наконечниками. Внутри трубки расположена рабочая пружина 6, с правой стороны к которой крепится подвижный стержень 8. С левой стороны к рабочей пружине правой ножкой крепится плавкая вставка – резистор 9. Левая ножка резистора 9 крепится к планке 3. Для выталкивания подвижного стержня, при перегорании плавкой вставки служит пружина 7. Конструкция подвижного стержня 8 предусматривает наличие шайбы 2, которая служит опорой для пружины, выталкивающей стержень. В литом блоке трансформатора расположена контактная пружина 10.

Защитное предохранительное устройство 260х22 для ОЛСП - комплектующее изделие и представляет собой заменяемый элемент трансформатора со встроенным защитным предохранительным устройством.

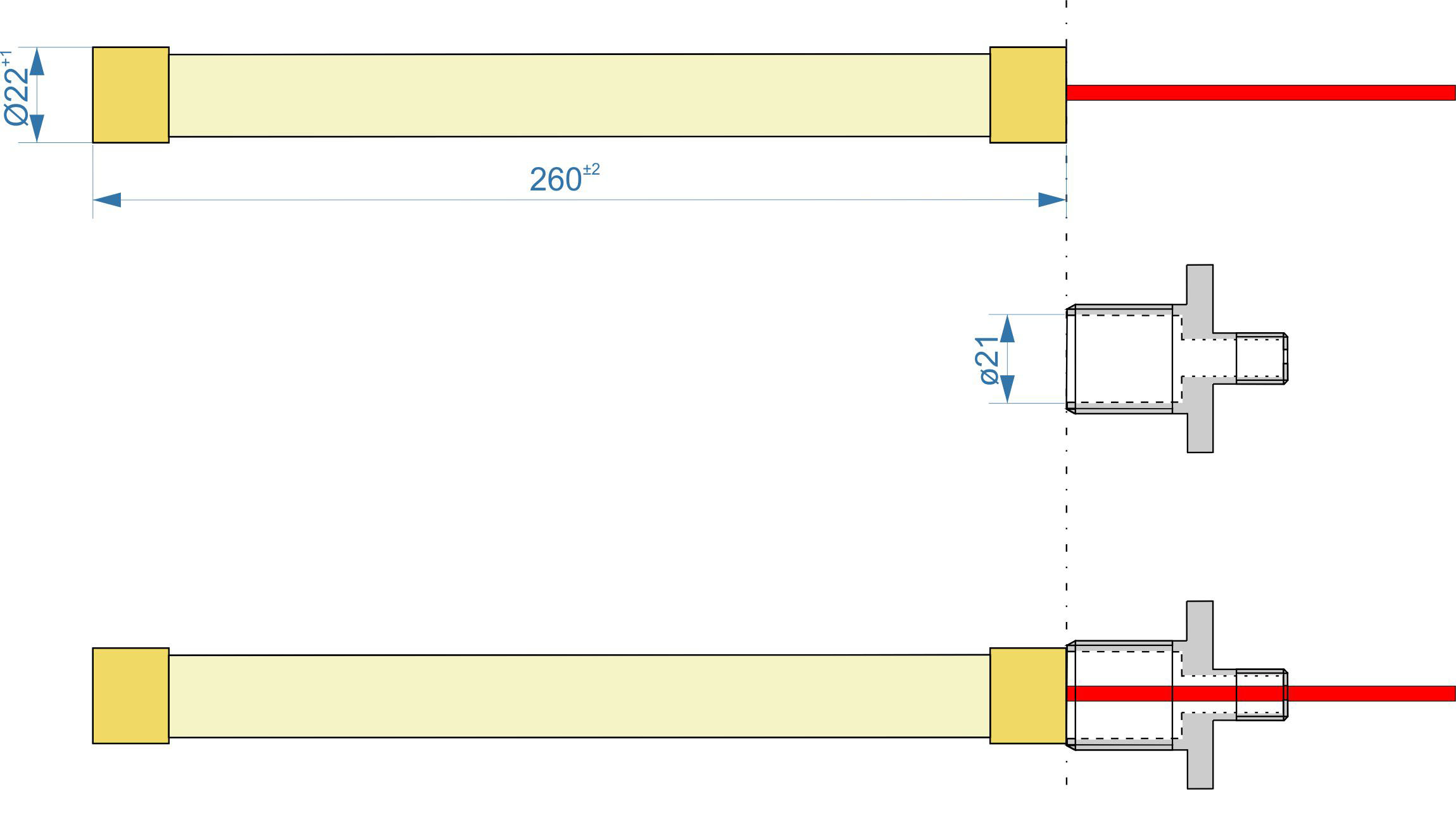

* Возможна установка защитного предохранительного устройства 260х22 мм вместо защитного предохранительного устройства 265х20 мм со следующим допуском:

Установка защитного предохранительного устройства 260х22 вместо 265х20

Заявки на Защитное предохранительное устройство 260х22 для ОЛСП принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
