Защитное предохранительное устройство 190х22

Защитное предохранительное устройство 190х22 – комплектующее изделие для литых трансформаторов со встроенным защитным предохранительным устройством. Защитное предохранительное устройство 190х22 устанавливается внутрь литого блока и служит для защиты трансформатора. Подлежит перезарядке после срабатывания.

Защитное предохранительное устройство 190х22 представляет собой заменяемый элемент трансформатора. В случае повреждения отдельных деталей защитное предохранительное устройство 190х22 представляет собой предмет специальной покупки. Предназначено для установки в литых трансформаторах следующих типов: ЗНОЛП-10; ЗНОЛП-6; ЗНОЛП-3; ЗНОЛПМ-10; ЗНОЛПМ-6; ЗНОЛПМИ-10; ЗНОЛПМИ-6; НОЛП-10; НОЛП-6; ОЛСП-2,5/10; ОЛСП-2,5/6; ОЛСП-1,25/10; ОЛСП-1,25/6; ОЛСП-0,63/10; ОЛСП-0,63/6; ЗНОЛ.01ПМИ-10; ЗНОЛ.01ПМИ-6, ЗНОЛП-ЭК-10, ЗНОЛП-ЭК-6 и ЗНОЛП-ЭК-3.

Защитное предохранительное устройство 190х22 изготавливается в виде разборной конструкции. Конструкция содержит плавкую вставку – металлодиэлектрический резистор, индикатор срабатывания – подвижный стержень. При срабатывании защитного предохранительного устройства ход стержня составляет 5±1 мм.

Параметры резистора предохранительного защитного устройства 5ГГ.674 350.000 для следующих трансформаторов:

Тип трансформатора	Тип резистора	Значение номинальной мощности резистора, Вт	Значение сопротивления резистора, Ом	График времени срабатывания встроенного защитного предохранительного устройства
ЗНОЛП-10	С2-33-Н-0,25	0,25	11	ЗНОЛП-10
ЗНОЛП-6	С2-33-Н-0,25	0,25	11	ЗНОЛП-6
ЗНОЛП-3	С2-33-Н-0,25	0,25	9,1	ЗНОЛП-3
ЗНОЛПМ(И)-10	С2-33-Н-0,25	0,25	11	ЗНОЛПМ(И)-10
ЗНОЛПМ(И)-6	С2-33-Н-0,25	0,25	11	ЗНОЛПМ(И)-6
ЗНОЛ.01ПМИ-10	С2-33-Н-0,25	0,25	11	ЗНОЛ.01ПМИ-10
ЗНОЛ.01ПМИ-6	С2-33-Н-0,25	0,25	11	ЗНОЛ.01ПМИ-6
НОЛП-10	С2-33-Н-0,125/С2-33-Н-0,25	0,25/0,125	36/18	НОЛП-10
НОЛП-6	С2-33-Н-0,125/С2-33-Н-0,25	0,25/0,125	36/18	НОЛП-6
ОЛСП-0,63/10	С2-33-Н-0,125/С2-33-Н-0,25	0,125/0,25	18/36	ОЛСП-0,63/10
ОЛСП-0,63/6	С2-33-Н-0,25	0,25	18	ОЛСП-0,63/6
ОЛСП-1,25/10	С2-33-Н-0,25	0,25	13	ОЛСП-1,25/10
ОЛСП-1,25/6	С2-33-Н-0,25	0,25	6	ОЛСП-1,25/6
ОЛСП-2,5/10	С2-33-Н-0,25	0,25	6	ОЛСП-2,5/10
ОЛСП-2,5/6	С2-33-Н-0,25	0,25	1,5	ОЛСП-2,5/6

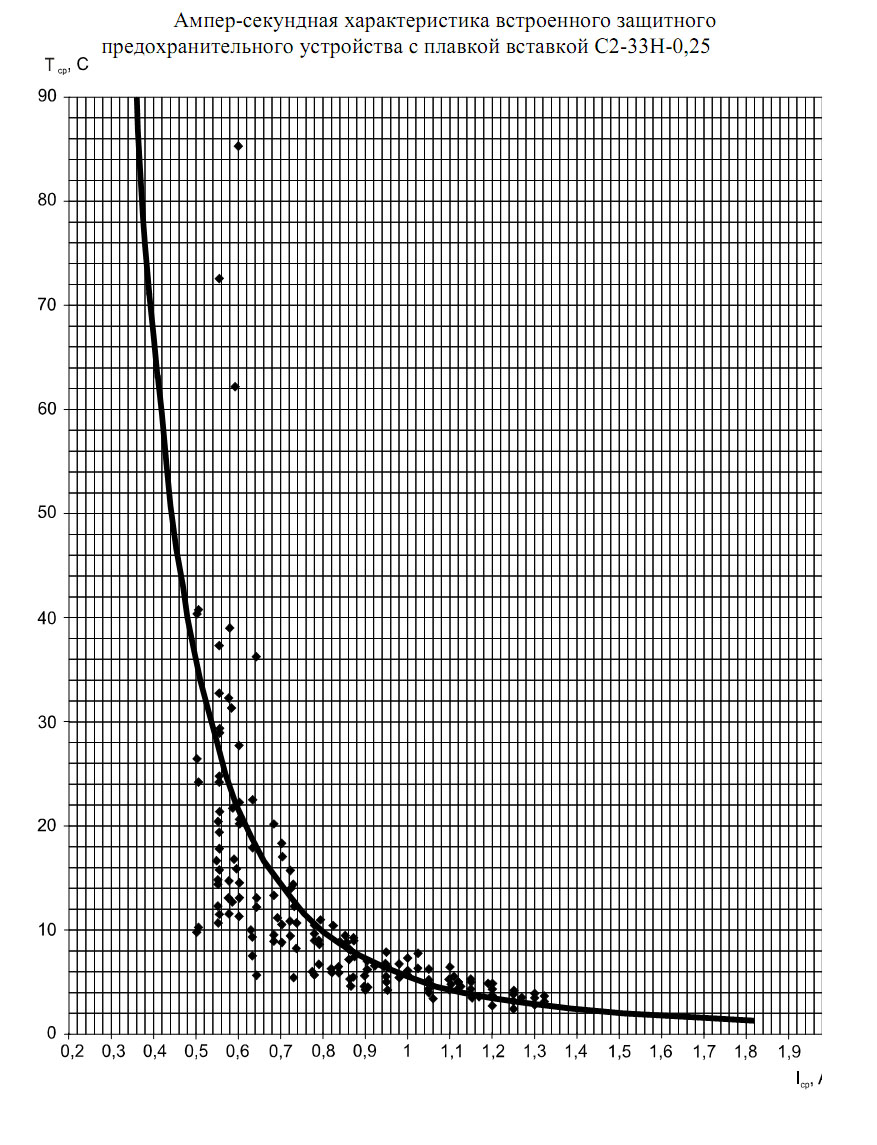

ЗНОЛП-ЭК-3 ЗНОЛП-ЭК-6 ЗНОЛП-ЭК-10	С2-33-Н-0,25	0,25	13	ЗНОЛП-ЭК

Конструкция предохранительного защитного устройства 190х22

Конструкция защитного предохранительного устройства 190х22. Корпус защитного предохранительного устройства представляет собой трубку 1 цилиндрической формы, выполненную из стеклотекстолита. По краям трубка закрывается правым 4 и левым 5 наконечниками. Внутри трубки расположена рабочая пружина 6, с правой стороны к которой крепится подвижный стержень 8. С левой стороны к рабочей пружине правой ножкой крепится плавкая вставка – резистор 9. Левая ножка резистора 9 крепится к планке 3. Для выталкивания подвижного стержня, при перегорании плавкой вставки служит пружина 7. Конструкция подвижного стержня 8 предусматривает наличие шайбы 2, которая служит опорой для пружины, выталкивающей стержень. В литом блоке трансформатора расположена контактная пружина 10.

Защитное предохранительное устройство 190х22 - комплектующее изделие и представляет собой заменяемый элемент трансформатора со встроенным защитным предохранительным устройством.

Заявки на Защитное предохранительное устройство 190х22 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
