Трансформатор ЗНОЛПМИ-10

Трансформатор ЗНОЛПМИ-10 – однофазный литой заземляемый трансформатор напряжения со встроенным защитным предохранительным устройством, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Место установки данного трансформатора - комплектные распределительные устройства, имеется возможность встраивания в токопроводы турбогенераторов. Активно устанавливаются на атомных станциях. Трансформаторы типа ЗНОЛПМИ можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛПМИ-10 изготавливается в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура окружающей среды от -45°C до +55°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Отсутствие воздействия солнечной радиации;

- Влажность воздуха - 100%.

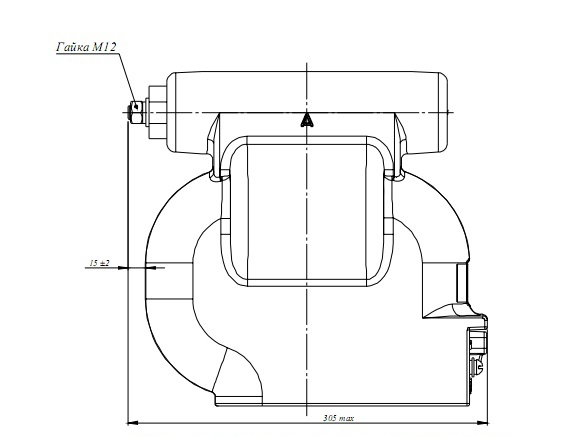

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛПМИ-10

Трансформатор ЗНОЛПМИ-10 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Класс точности	0,2; 0,5; 1; 3
Номинальное напряжение на выводах первичной обмотки, В	10000/√3	10500/√3	11000/√3
Номинальное напряжение на выводах основной вторичной обмотки, В	100/√3
Номинальное напряжение на выводах дополнительной вторичной обмотки, В	100/3 или 100
Номинальная мощность основной вторичной обмотки, ВА, при работе в классе точности: - 0,2 - 0,5 - 1	10 30 90
Номинальная мощность дополнительной вторичной обмотки при работе в классе точности 3, ВА	200
Предельная мощность при работе вне класса точности, ВА	400
Предельный допустимый длительный первичный ток, А	0,7		0,6
Схема и группа соединения обмоток	1/1/1-0-0
Сопротивление резистора входящего в состав защитного предохранительного устройства, Ом	11
Номинальная мощность резистора, Вт	0,25

Трансформатор ЗНОЛПМИ-10 имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛПМИ обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод "A" первичной обмотки расположен в центре верхней части трансформатора и выполнен со встроенным защитным предохранительным устройством. Защитное предохранительное устройство выполняется в виде разборной конструкции с плавкой вставкой. Плавкая вставка представляет собой металлодиэлектрический резистор типа С2-33-Н мощностью рассеяния 0,25 Вт. Встроенное защитное предохранительное устройство трансформатора типа ЗНОЛПМИ имеет индикатор срабатывания в виде подвижного стержня. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке. Электромагнитная часть трансформатора ЗНОЛПМИ – не ремонтируемая. В случае повреждения какого-либо из заменяемых элементов трансформатора (пружина, резистор, защитное предохранительное устройство или комплект ЗИП) они могут представлять собой предмет специальной покупки. Заземляемый высоковольтный вывод первичной обмотки "X" имеет неполную изоляцию для уменьшения габаритов. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. Трансформаторы, встраиваемые в токопроводы турбогенераторов снабжаются ножевыми втычными контактами.

Видео трансформатора ЗНОЛПМИ-10:

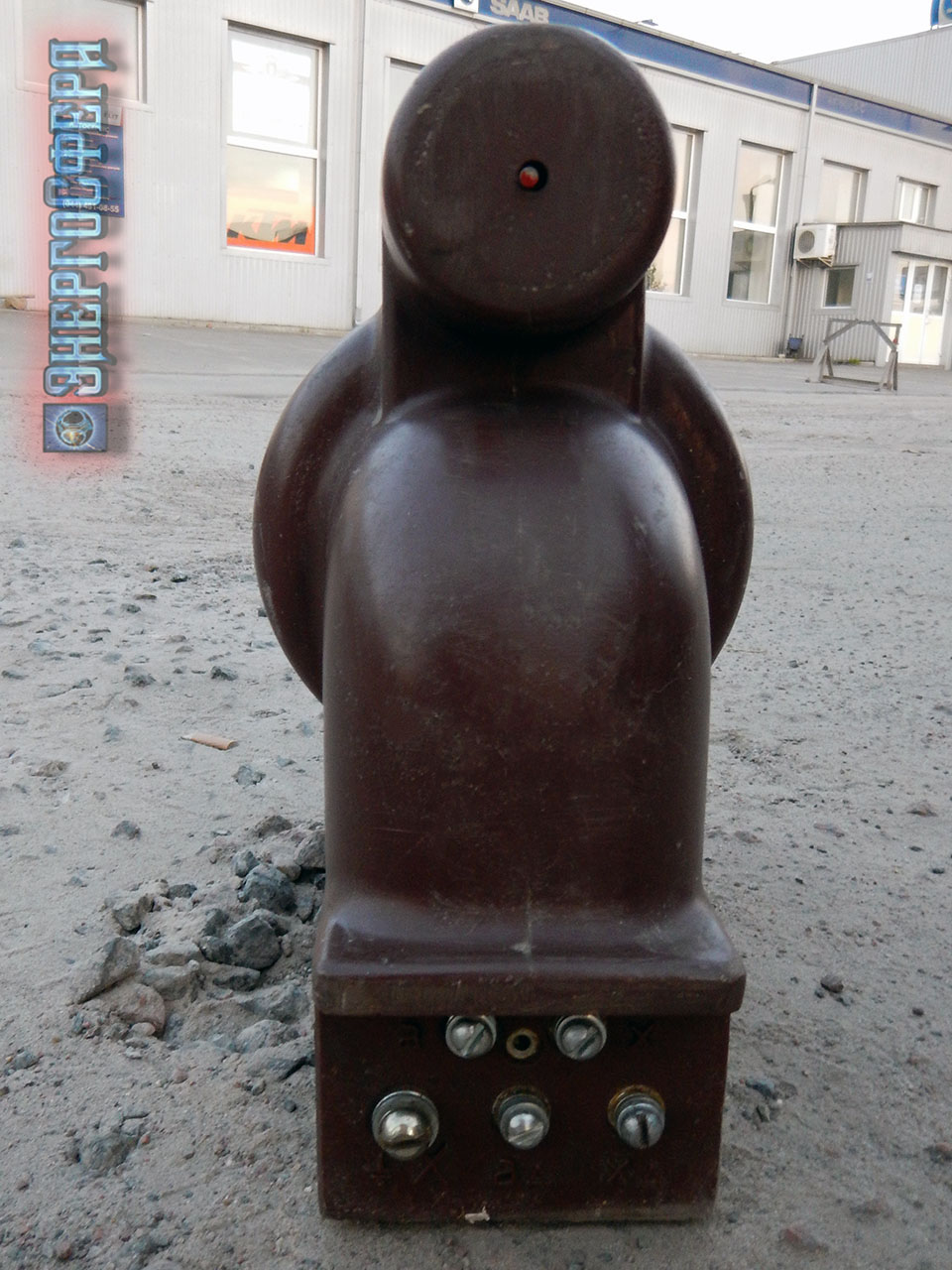

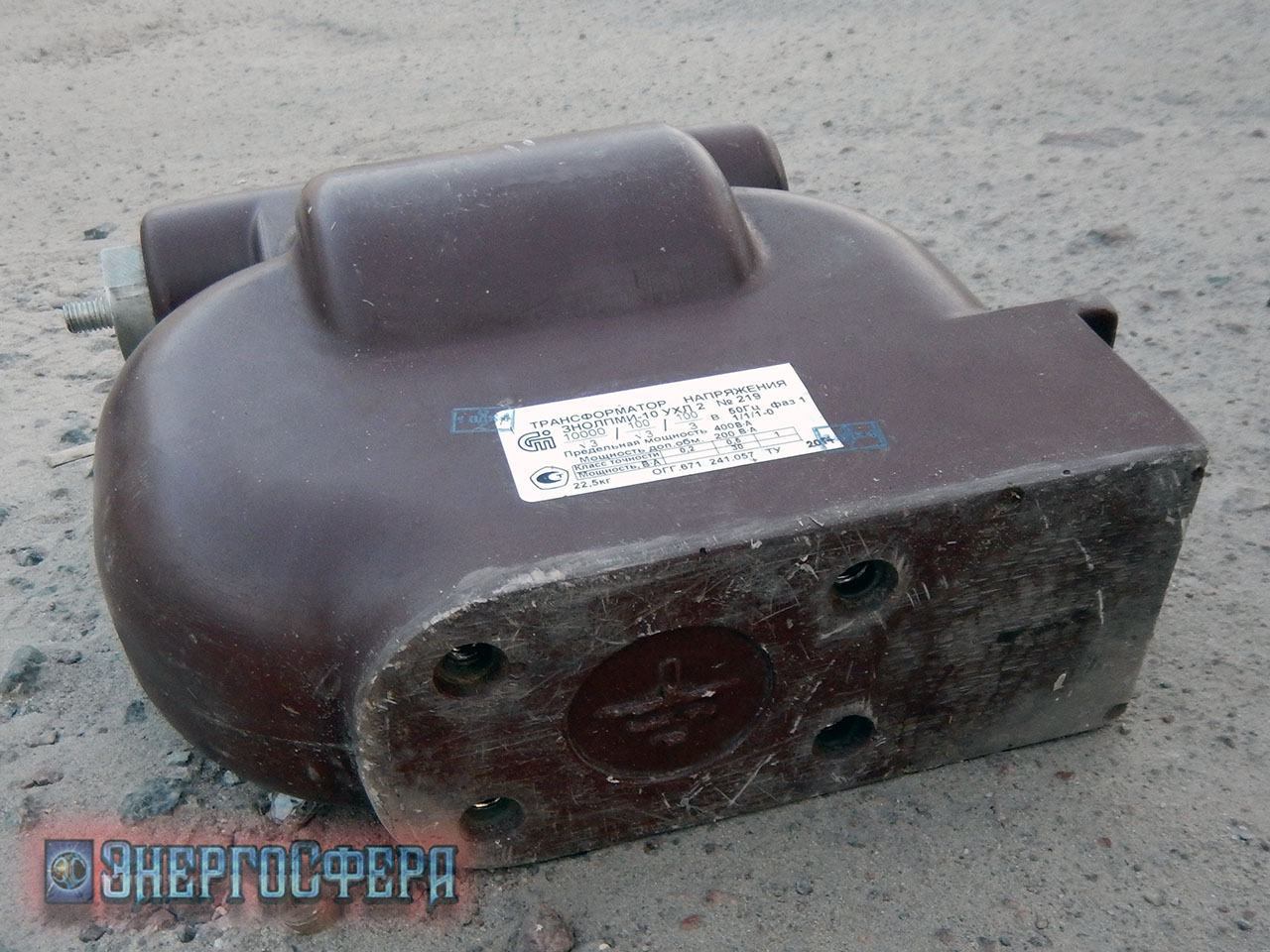

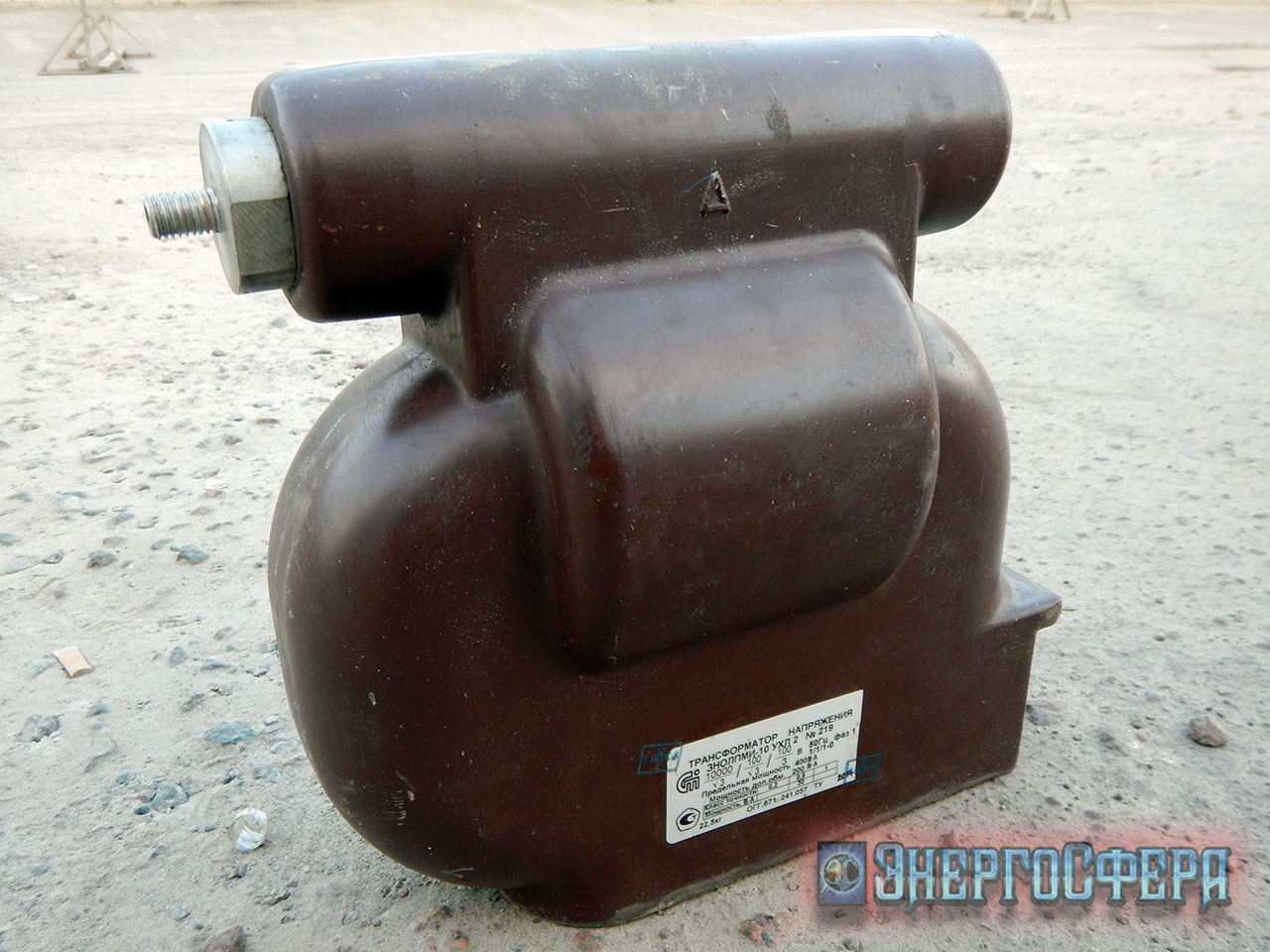

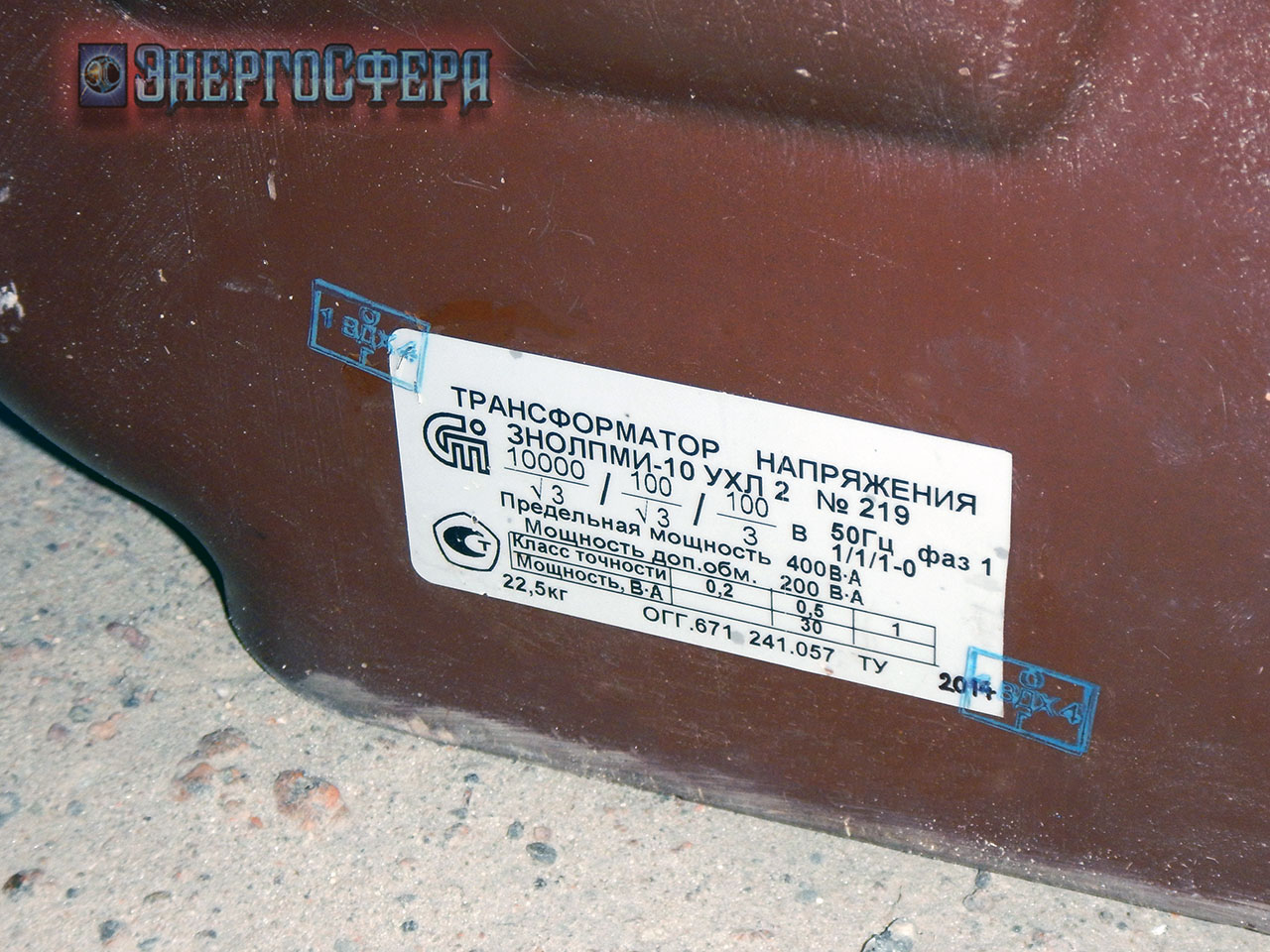

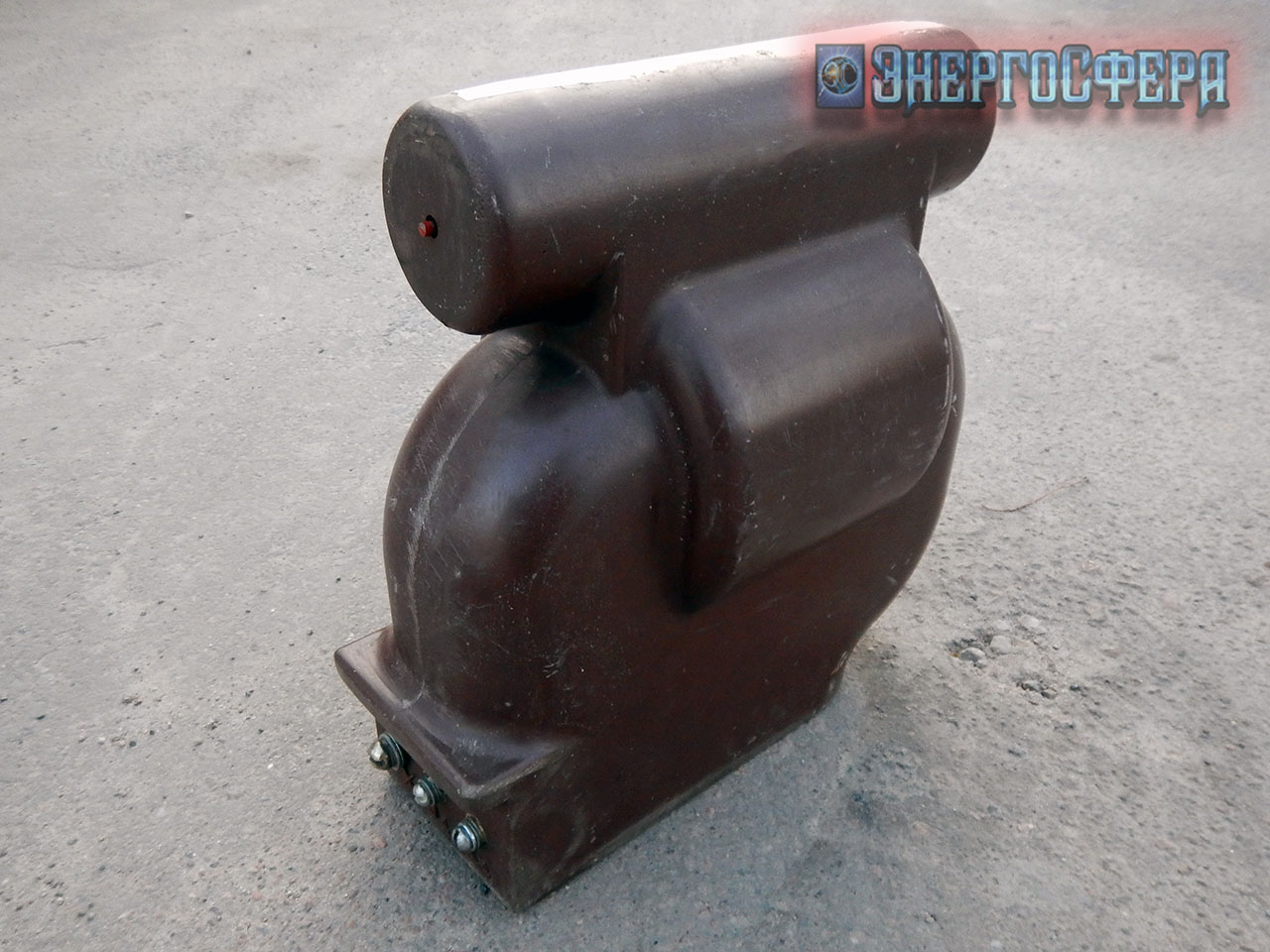

Фото трансформатора ЗНОЛПМИ-10:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-znolpmi-10.html#sigProId7e83cd3419

Заявки на Трансформатор ЗНОЛПМИ-10 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
