Предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

Предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭКПредохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК – комплектующее изделие для литых трансформаторов со встроенным защитным предохранительным устройством производства ООО "Электрощит-К°". Взаимозаменяемо с предохранителем типа 5ГГ.674 350.000 для трансформатора ЗНОЛП-10 производства ОАО "Свердловский завод трансформаторов тока"Предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК устанавливается внутрь литого блока предохранительного защитного устройства ЭК.4.811.000 и служит для защиты трансформатора. Подлежит перезарядке после срабатывания.

Предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК представляет собой заменяемый элемент трансформатора. В случае повреждения отдельных деталей предохранитель ЭК.6.616.000 представляет собой предмет специальной покупки. Предназначен для установки в литых трансформаторах типа ЗНОЛП-ЭК-10, ЗНОЛП-ЭК-6 и ЗНОЛП-ЭК-3 производства ООО "Электрощит-К°".

Предохранитель ЭК.6.616.000 изготавливается в виде разборной конструкции. Конструкция содержит плавкую вставку – металлодиэлектрический резистор, индикатор срабатывания – подвижный стержень. При срабатывании защитного предохранительного устройства ход стержня составляет 5±1 мм.

Параметры резистора предохранителя ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК:
Тип трансформатора
Тип резистора Значение номинальной мощности резистора, Вт Значение сопротивления резистора, Ом  График времени срабатывания встроенного защитного предохранительного устройства
ЗНОЛП-ЭК-3
ЗНОЛП-ЭК-6
ЗНОЛП-ЭК-10
С2-33-Н-0,25 0,25 13 ЗНОЛП-ЭК

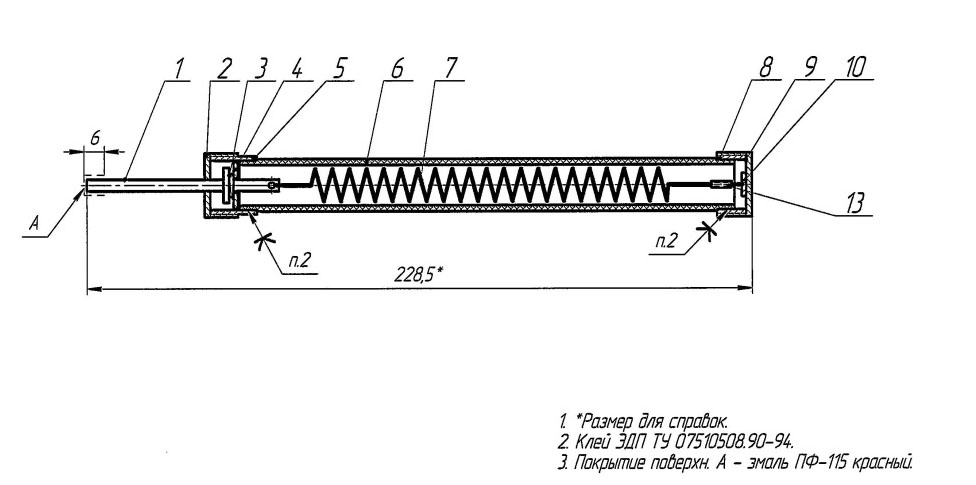

Конструкция предохранителя ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК.Конструкция предохранителя ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК Корпус защитного предохранителя для трансформатора ЗНОЛП-ЭК представляет собой трубку 6 цилиндрической формы, выполненную из стеклотекстолита. По краям трубка закрывается правым 8 и левым 2 наконечниками. Наконечники закручиваются в резьбовые соединения (правое - 9, левое - 5) наклеенные на трубку. Внутри трубки расположена рабочая пружина 7, с правой стороны к которой крепится подвижный стержень 1. С левой стороны к рабочей пружине правой ножкой крепится плавкая вставка – резистор 13. Левая ножка резистора 13 крепится к планке 10. Для выталкивания подвижного стержня, при перегорании плавкой вставки служит пружина 4. Конструкция подвижного стержня 1 предусматривает наличие шайбы 3, которая служит опорой для пружины, выталкивающей стержень.

Видео - Предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК:

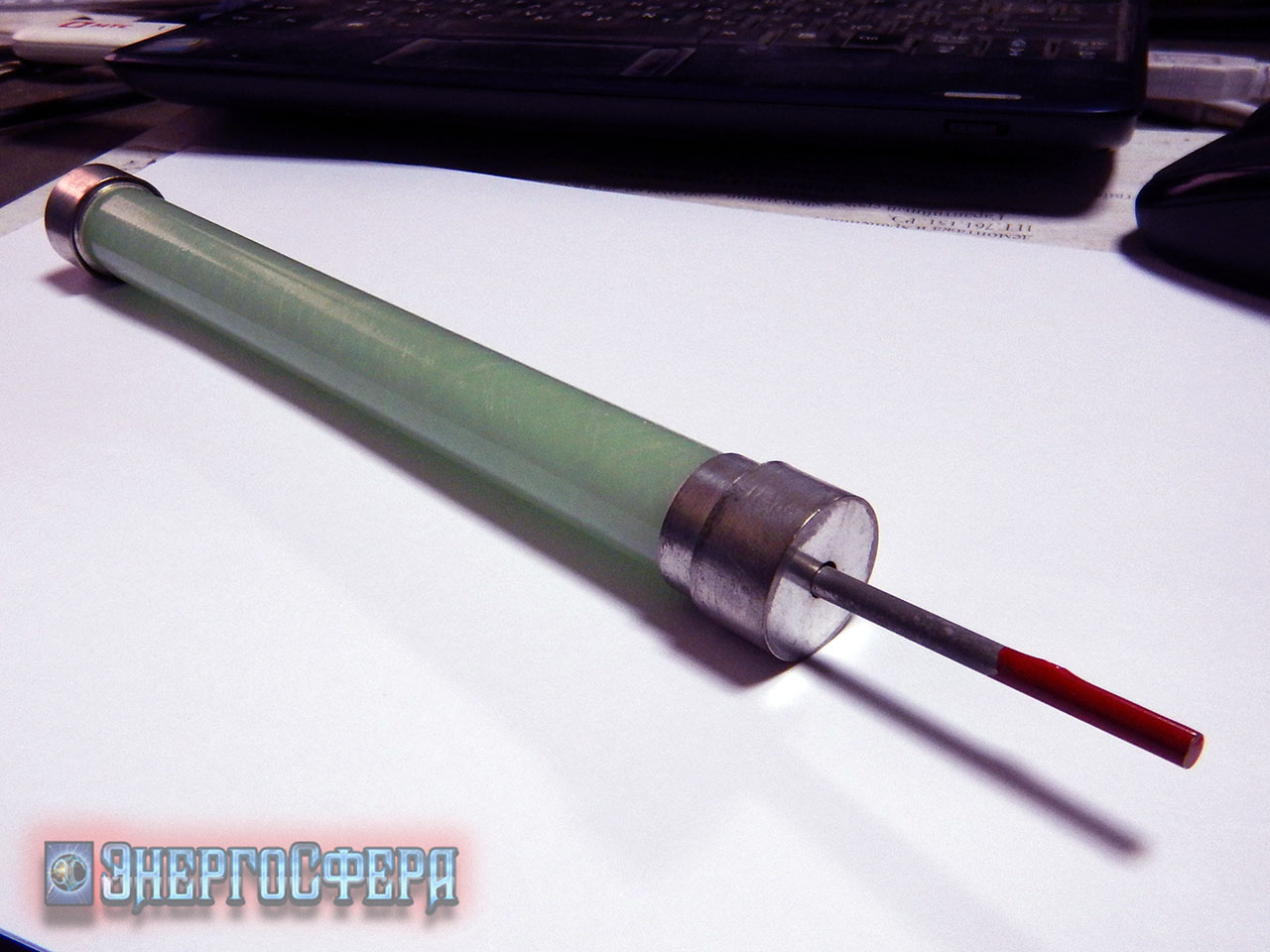

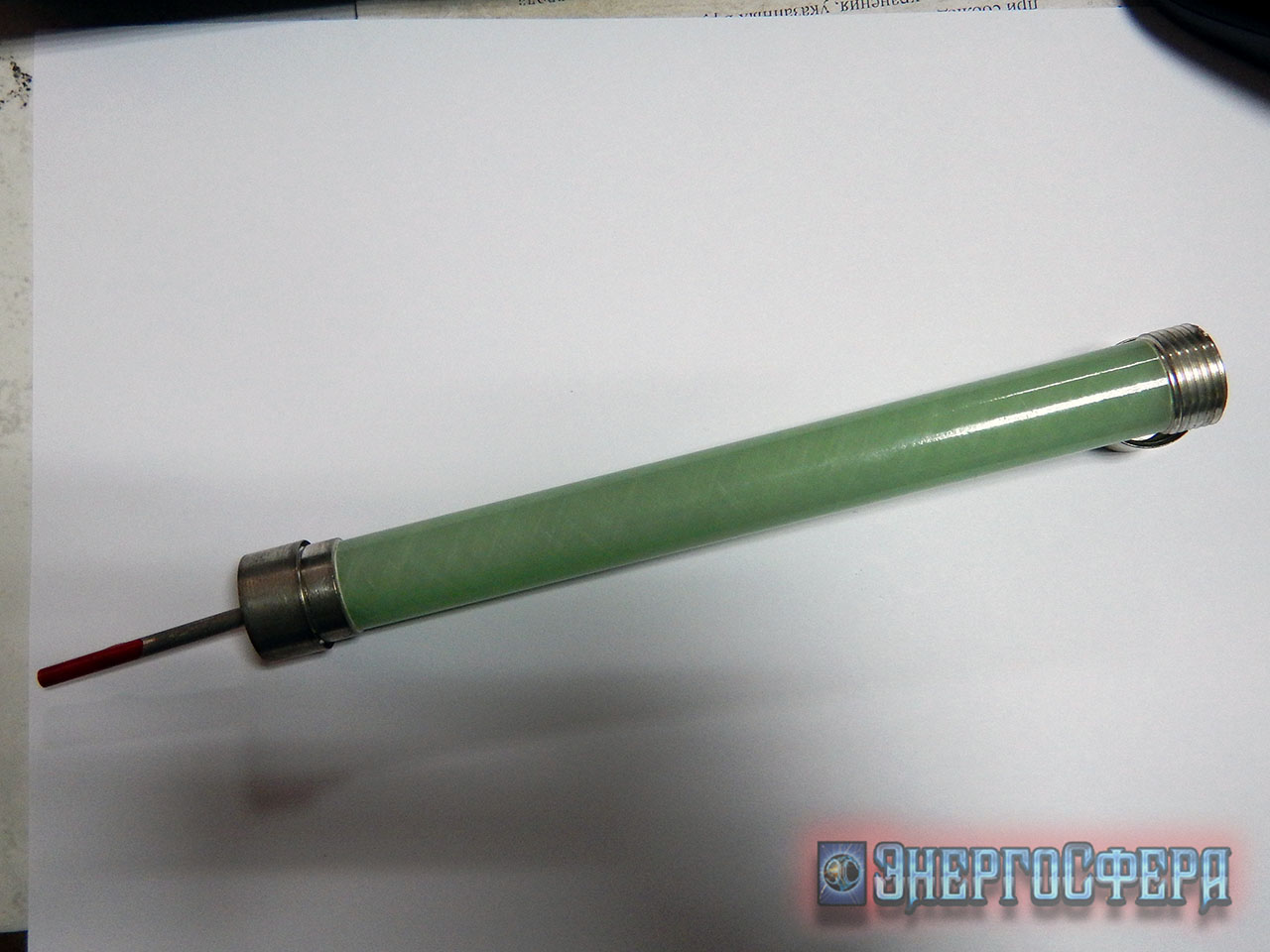

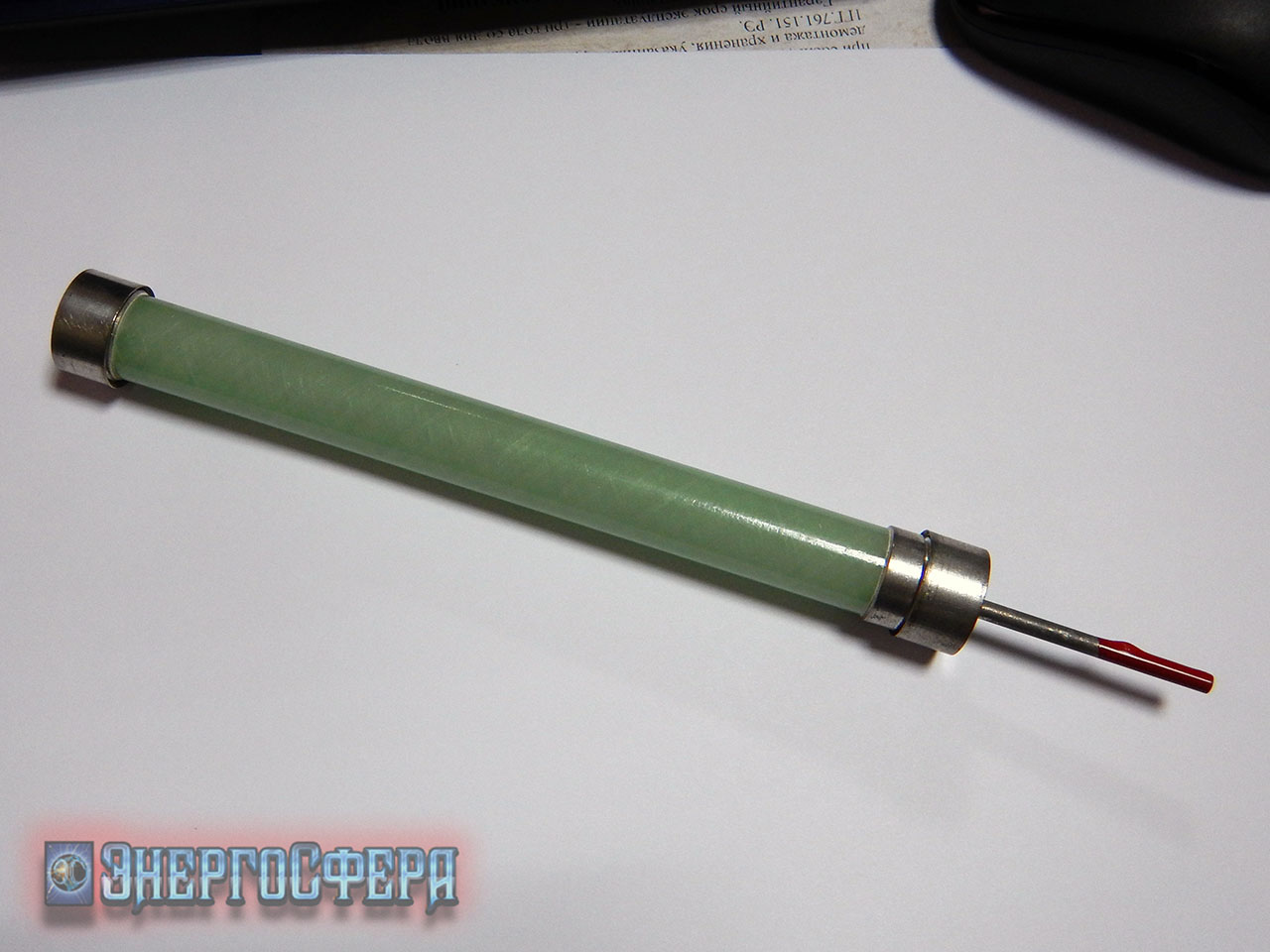

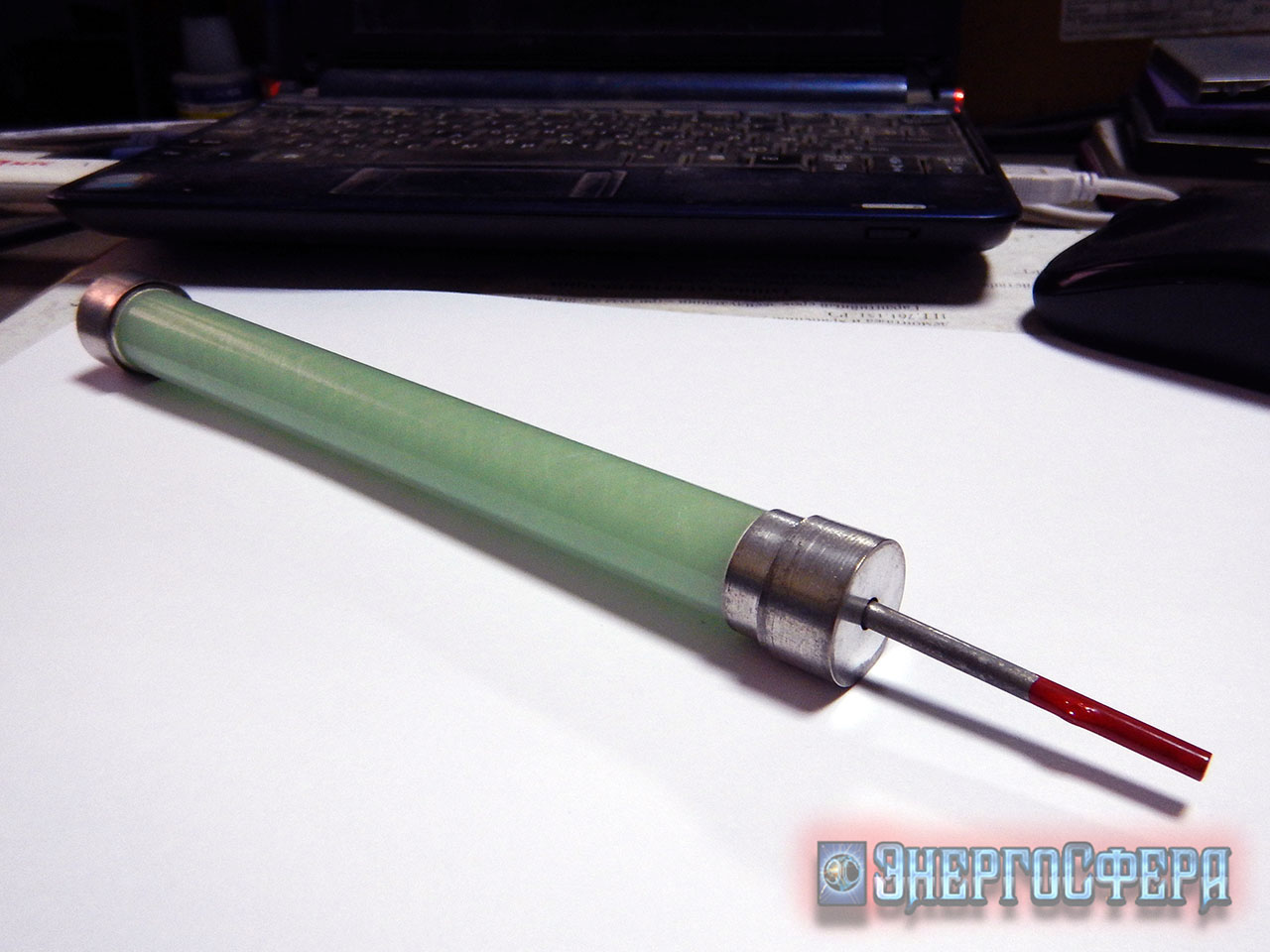

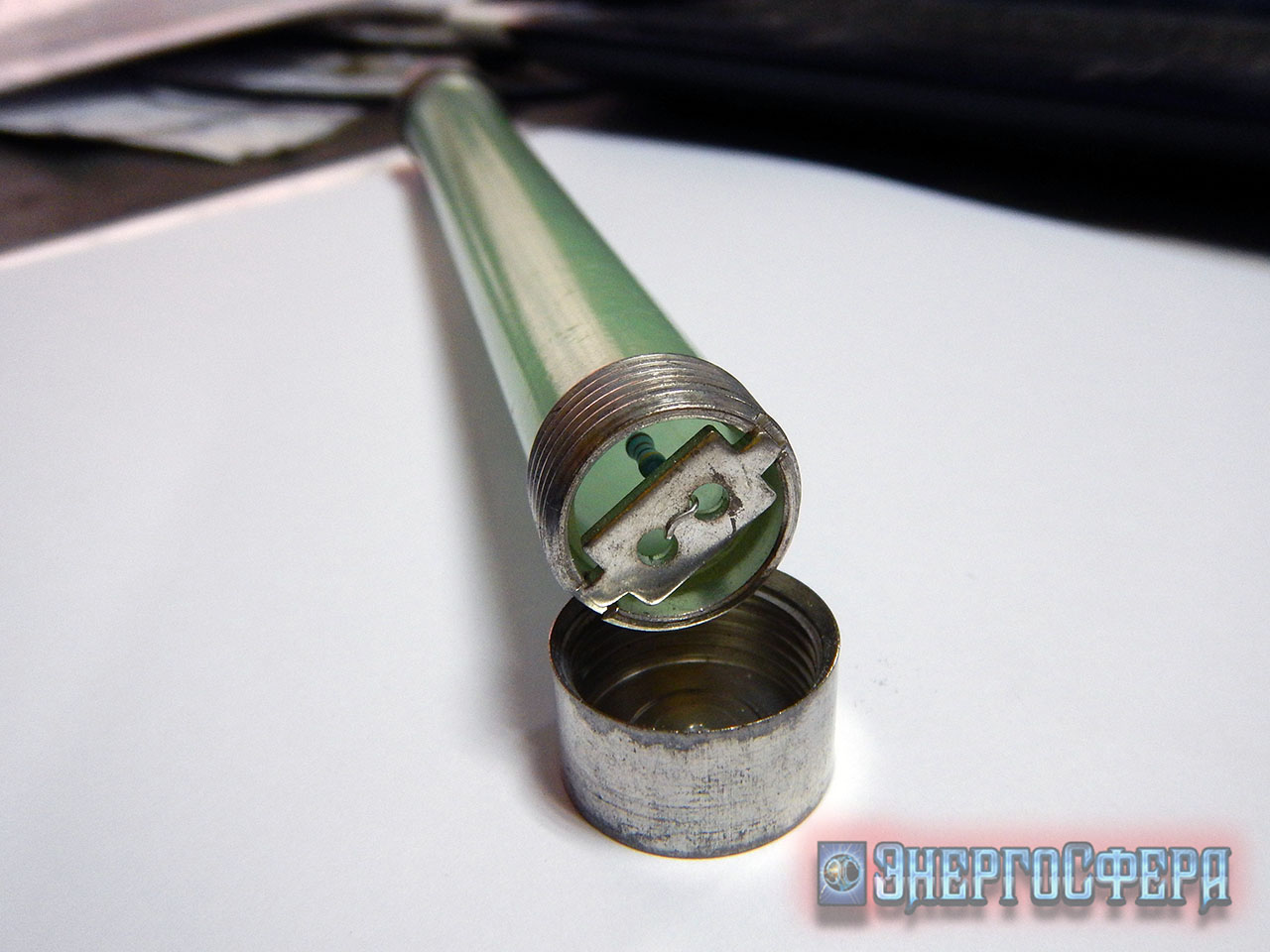

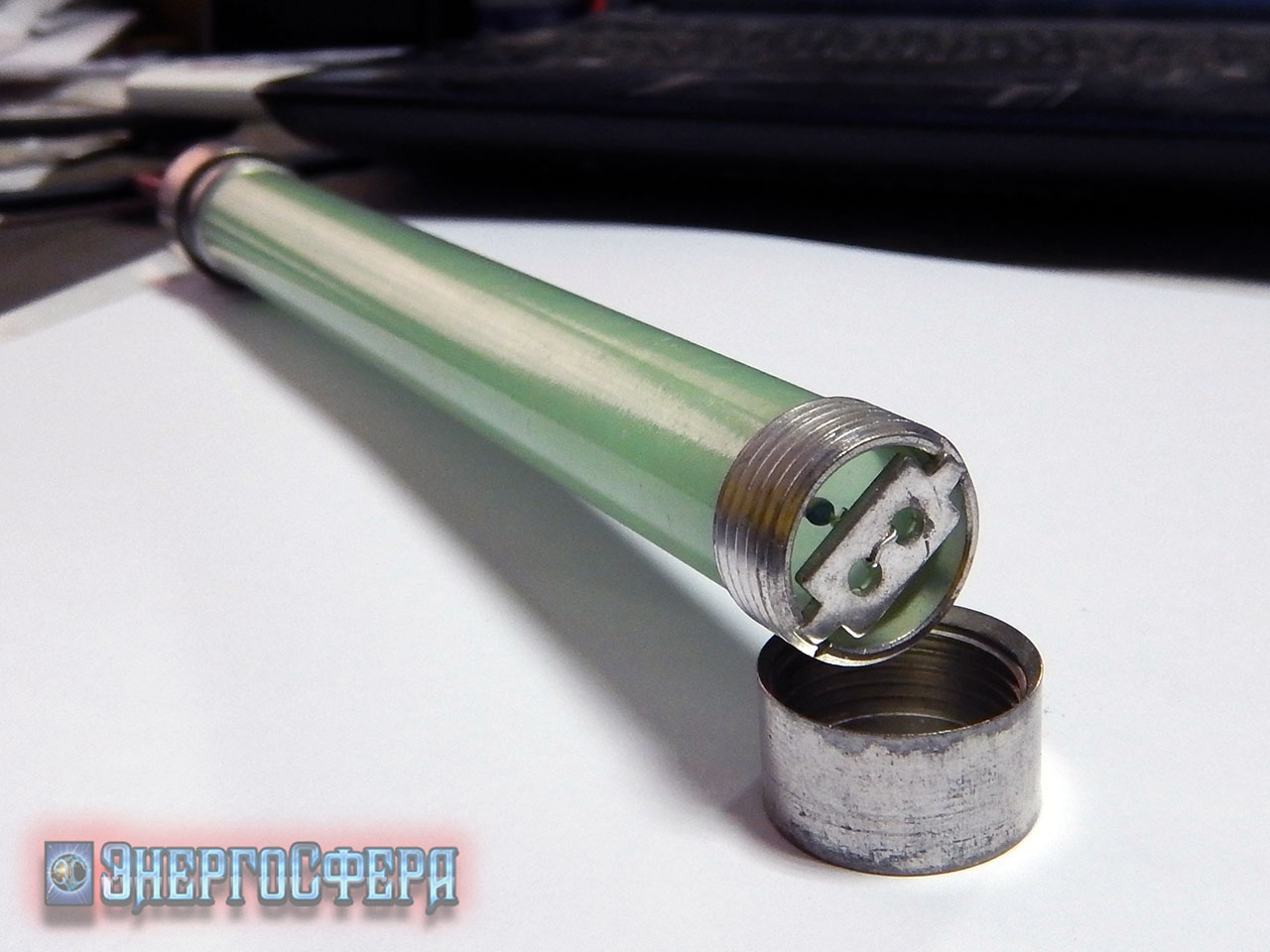

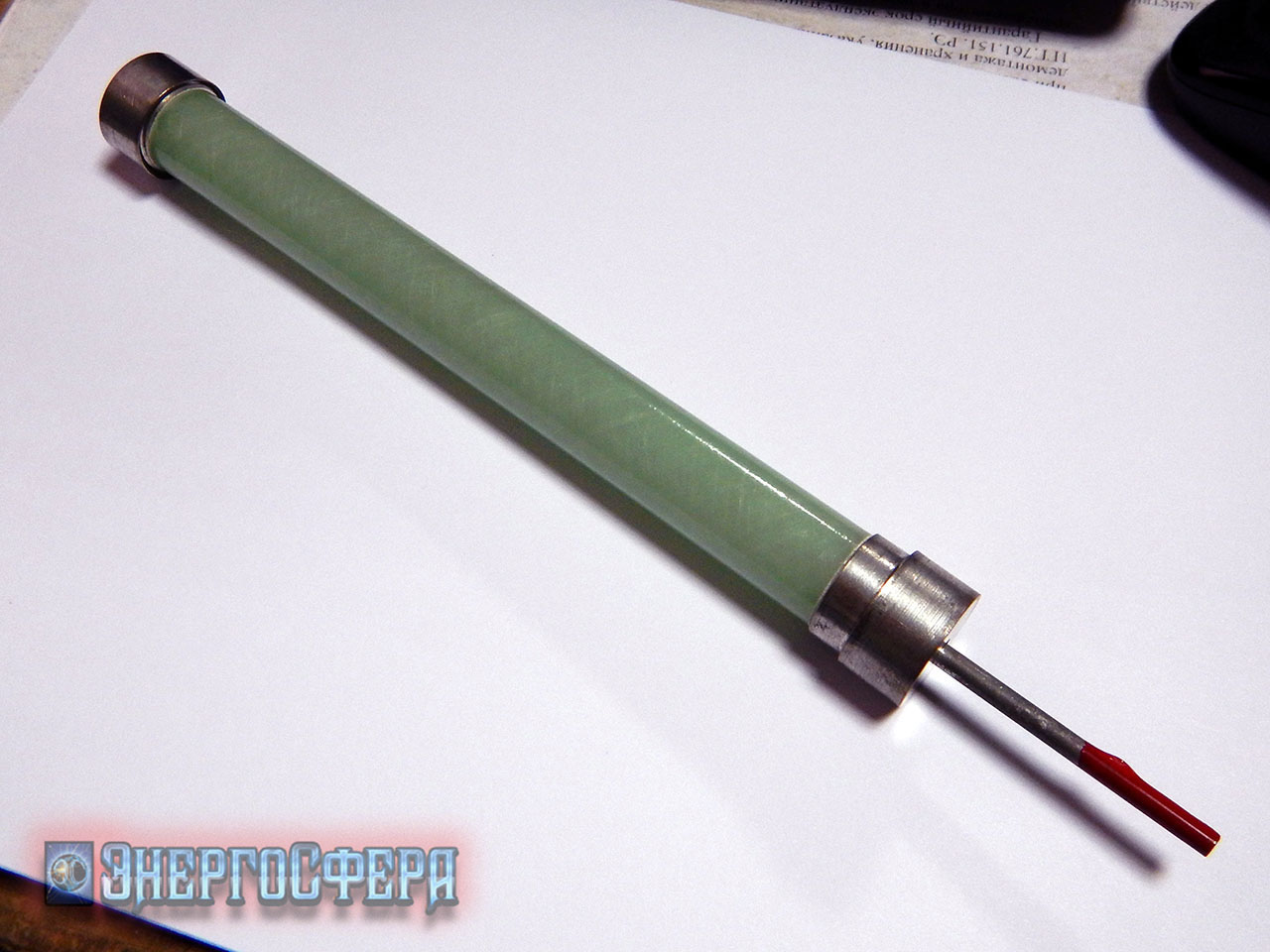

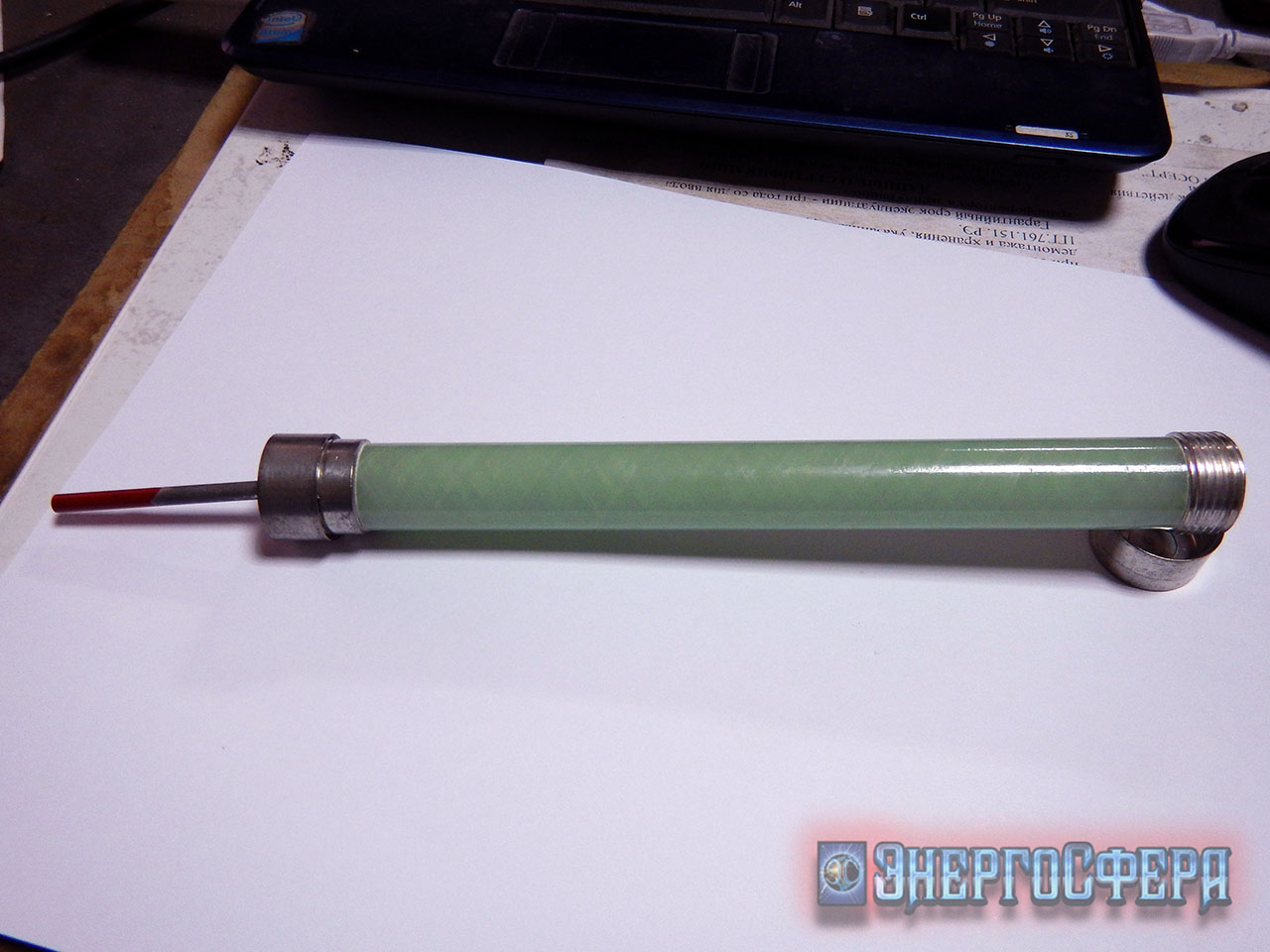

Фото предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК:
Предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК - комплектующее изделие и представляет собой заменяемый элемент трансформатора со встроенным защитным предохранительным устройством. Чтобы купить предохранитель ЭК.6.616.000 для трансформатора ЗНОЛП-ЭК звоните в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
