Трансформатор GEF 36 (ЗНОЛ35)

Трансформатор GEF 36 (ЗНОЛ35)Трансформатор GEF 36 (ЗНОЛ35) – это однофазный литой заземляемый трансформатор напряжения. Данный трансформатор предназначен для наружной установки в ОРУ. Основное назначение трансформатора GEF 36 (ЗНОЛ35) – понижение высокого первичного напряжения до значений пригодных для измерений, а также передача сигнала измерительной информации устройствам релейной защиты, сигнализации и автоматики.

Трансформатор GEF 36 (ЗНОЛ35) имеет климатическое исполнение “УХЛ” категории размещения 1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора GEF 36 (ЗНОЛ35)
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +45°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Положение в котором может работать трансформатор – любое;
- Влажность согласно ГОСТ 15543.1.
Чертеж, габаритные и установочные размеры трансформатора GEF 36 (ЗНОЛ35)

Трансформатор GEF 36 (ЗНОЛ35) обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 35
Значение наибольшего рабочего напряжения, В 40500
Значение номинальной частоты переменного тока, Гц 50
 Класс точности 0,2; 0,5; 1
Значение номинального напряжения первичной обмотки, В
35000/√3
Значение номинального напряжения основной вторичной обмотки, В 100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В 100/3
 Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8:
 - 0,2;
 - 0,5;
 - 1;
- 3


50
150
300
600
Значение класса точности дополнительной вторичной обмотки
3Р; 6P
 Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3 или 6, ВА 100

Значение предельной мощности при работе вне класса точности, ВА

1000
 Схема и группа соединения обмоток 1/1/1-0-0
Значение номинального коэффициента напряжения для 8 часов
1,9хUном
Значение одноминутного испытательного напряжения промышленной частоты
- в сухом состоянии / под дождем
- грозового импульса полного / срезанного

95 / 80
190 / 220

Трансформатор GEF 36 (ЗНОЛ35) имеет следующую конструкцию. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки данного трансформатора расположены на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа GEF 36 (ЗНОЛ35) обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей автоматики, сигнализации и релейной защиты, а также контроль изоляции сети.  Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В верхней части трансформатора расположен вывод первичной обмотки. Выводы вторичных обмоток и винт заземления расположены в коробке выводов литого типа внизу трансформатора. Коробка закрывается герметичной крышкой. В основании трансформатора находятся опорные металлические швеллеры, на которых расположены четыре отверстия, предназначенные для крепления трансформатора GEF 36 (ЗНОЛ35) на месте установки. На время транспортировки в отверстиях опорной плиты устанавливают подвесные петли. Заземляющий узел расположен на переднем швеллере.

Видео трансформатора GEF 36 (ЗНОЛ35):

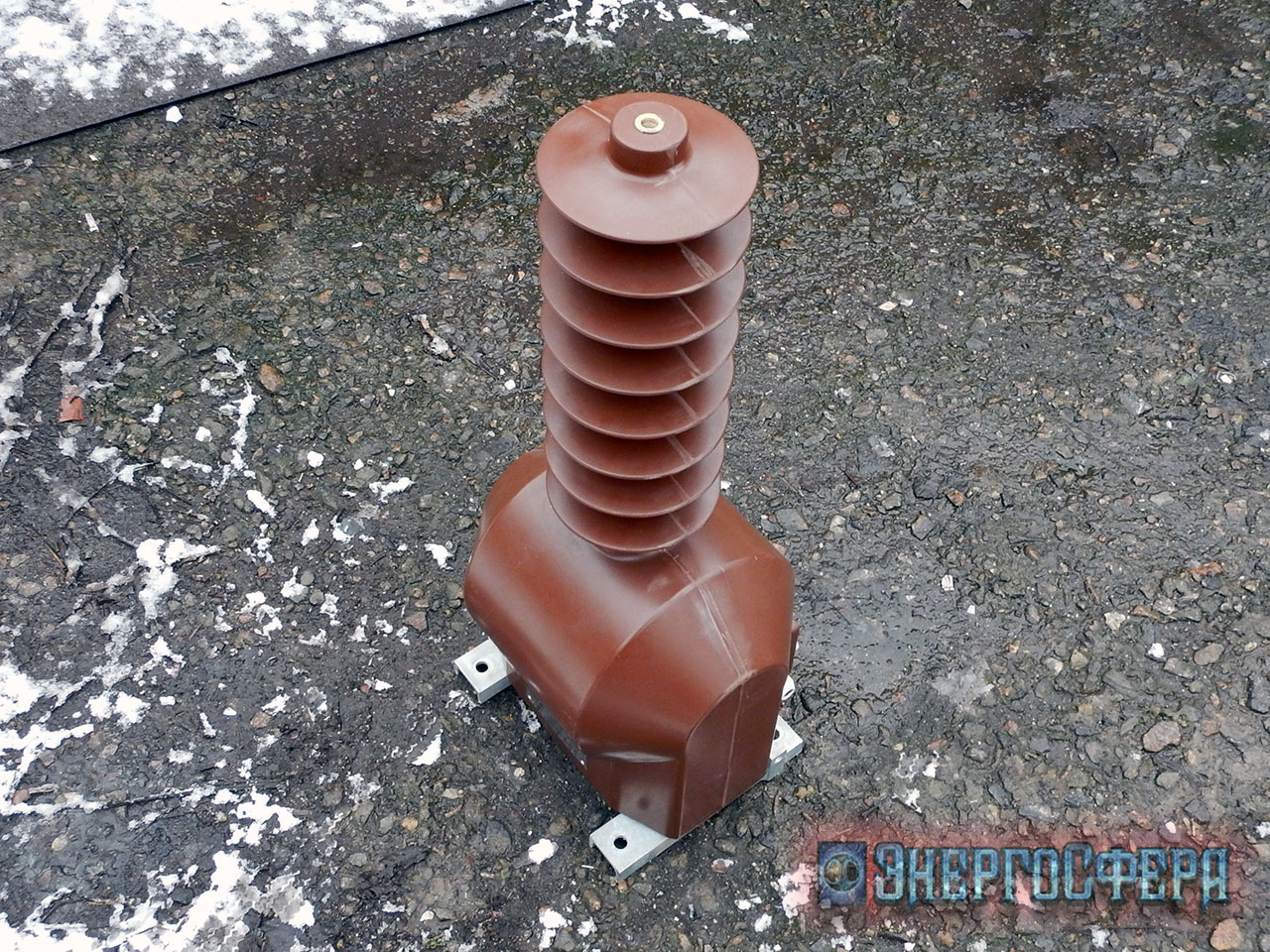

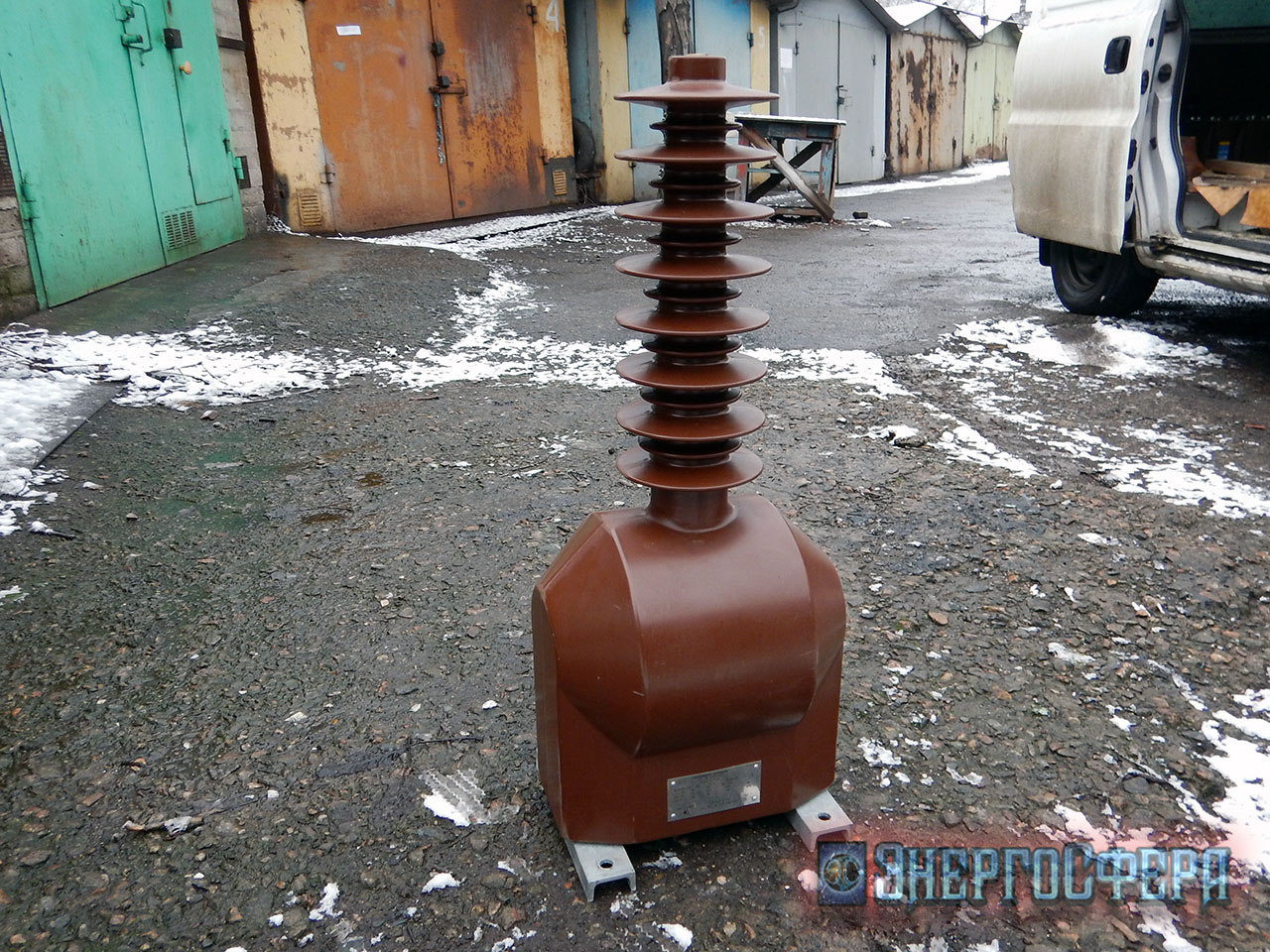

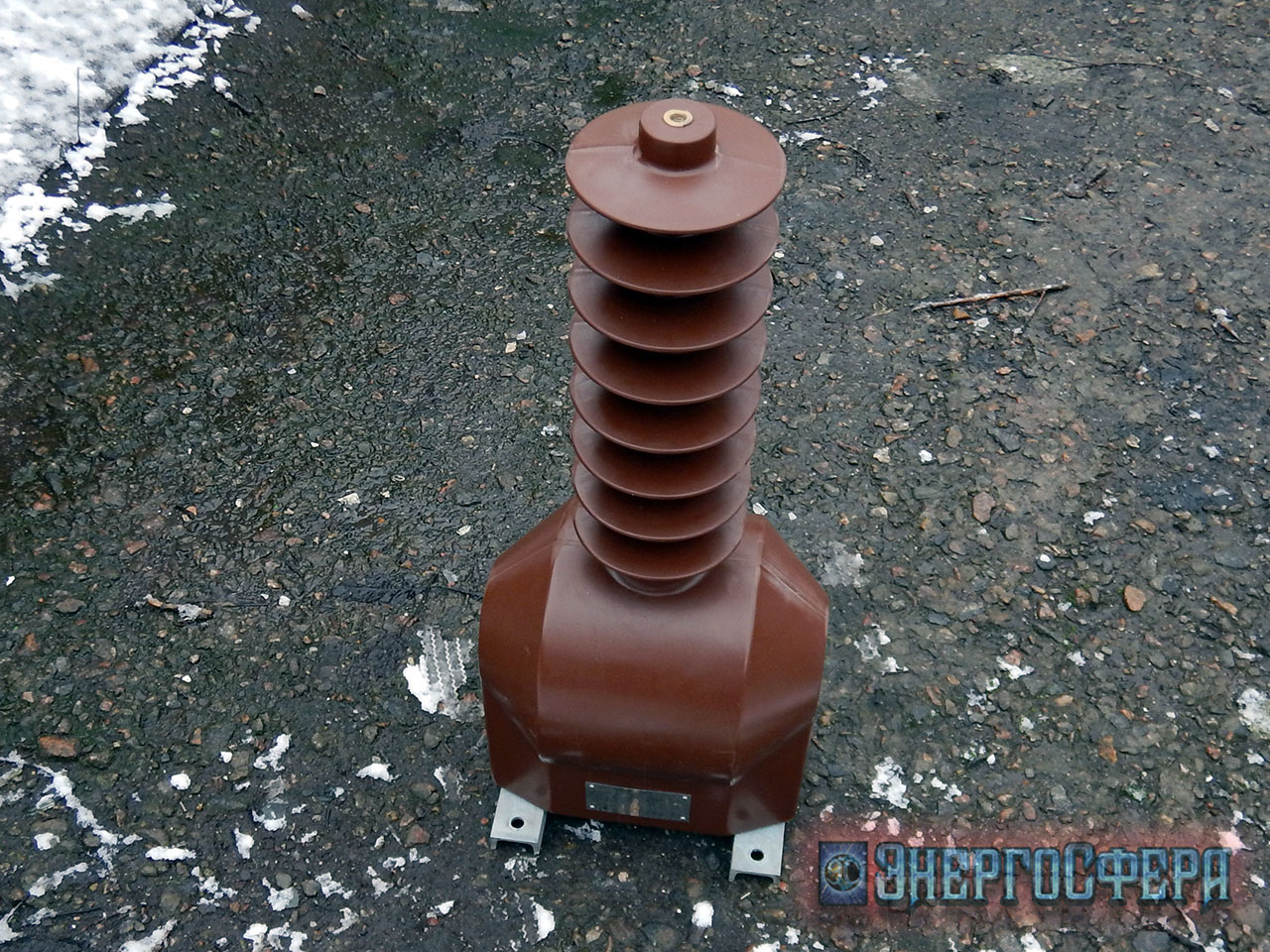

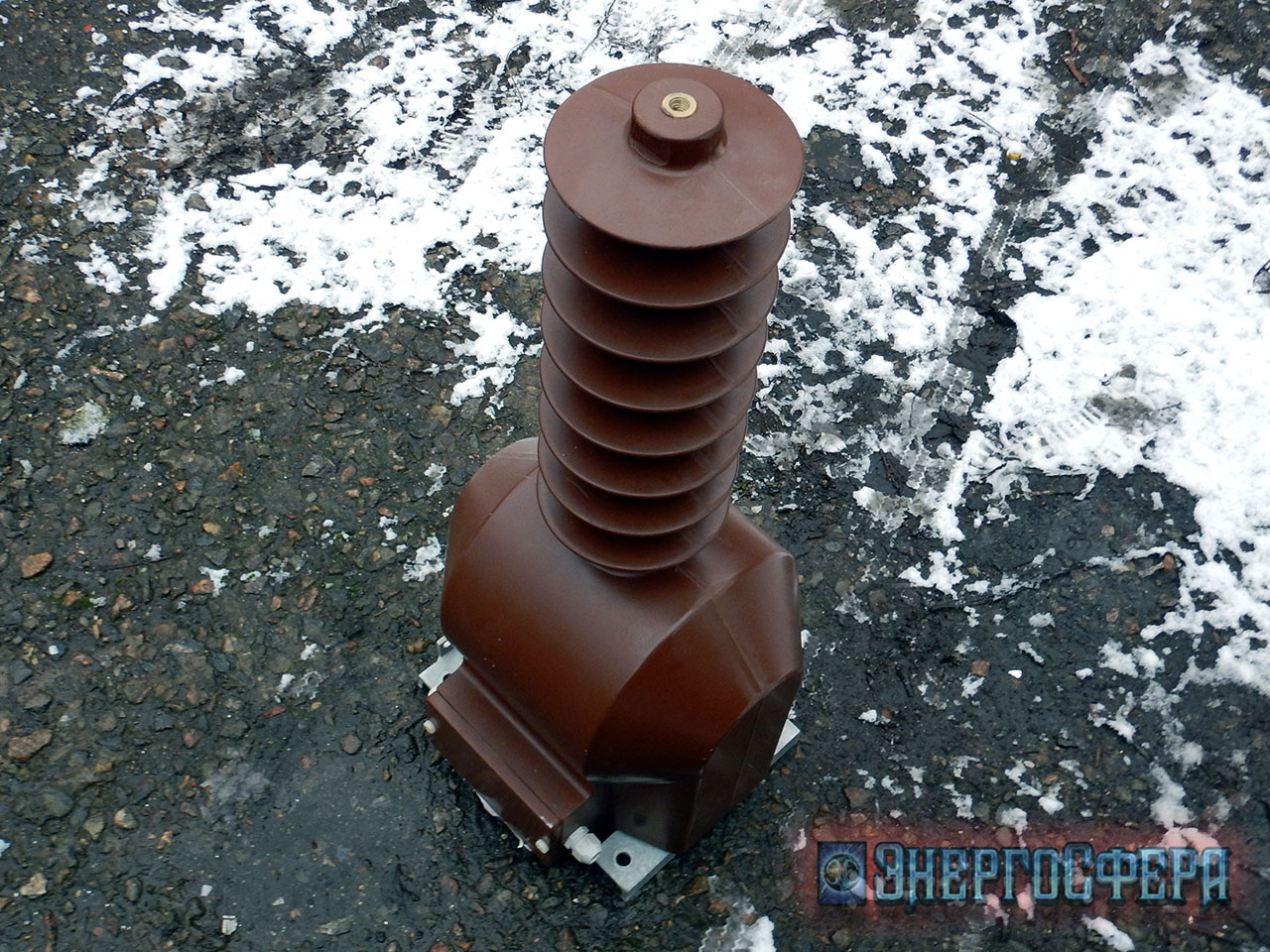

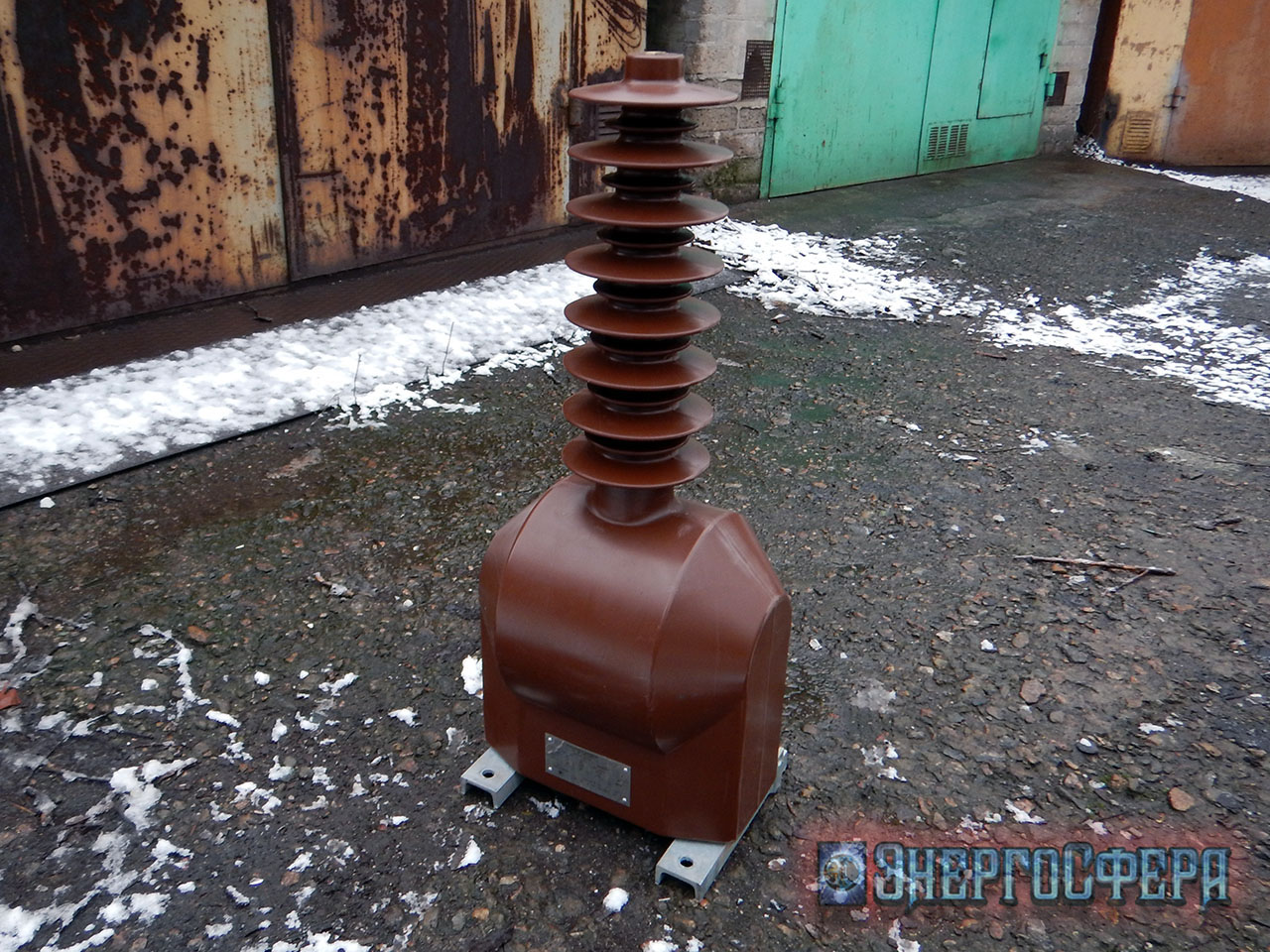

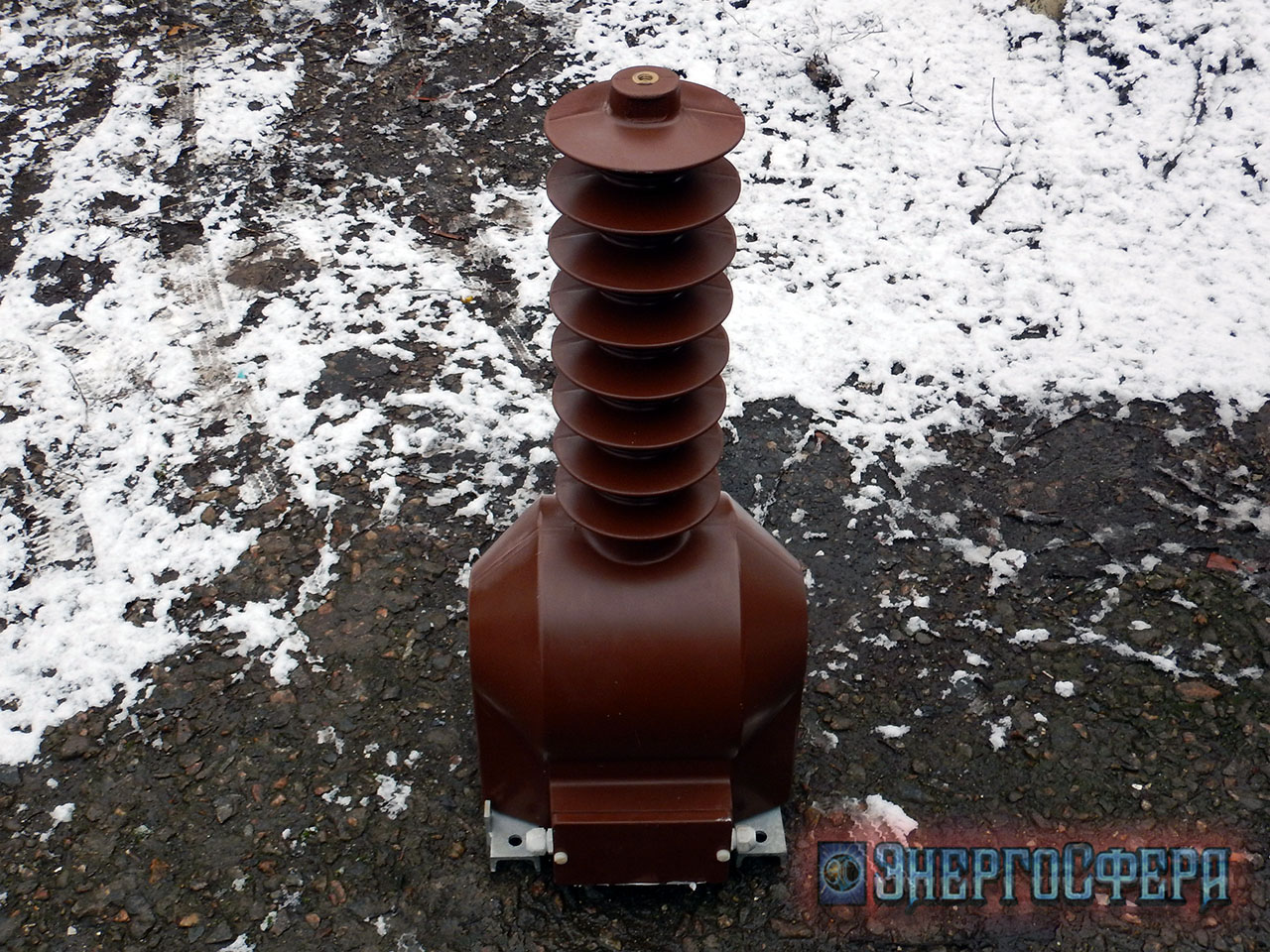

Фото трансформатора GEF 36 (ЗНОЛ35):
Чтобы заказать трансформатор GEF 36 (ЗНОЛ35) звоните в компанию  “ЭнергоСфера” по телефонам:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
