Трансформатор UHPB 30

Трансформатор UHPB 30 – однофазный литой заземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства, а также другие закрытые распределительные устройства. Так же применяются для встраивания в генераторные выключатели. Трансформаторы типа UHPB 30 можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор UHPB 30 изготавливается в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Верхнее значение температуры воздуха внутри КРУ - +90°C, нижнее допустимое значение температуры - -25°C;

- Допустимое значение температуры и давление воздуха - согласно ГОСТ 15543.1;

- Неагрессивная и не взрывоопасная окружающая среда;

- положение в котором может работать трансформатор – любое;

- Влажность воздуха - 98% при температуре +25°C.

Трансформатор UHPB 30 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	35
Значение наибольшего рабочего напряжения, кВ	40,5
Значение номинальной частоты переменного тока, Гц	50
Класс точности	0,2; 0,5; 1; 3P; 6P
Значение номинального напряжения первичной обмотки, В	35000/√3
Значение номинального напряжение основной вторичной обмотки, В	100/√3 или 110/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3; 100; 110
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8: - 0,2 - 0,5 -1	75 120 250
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 1, ВА	20
Значение номинальной мощности дополнительной вторичной обмотки, ВА, при работе в классе точности: 3Р 6Р	120 250
Значение предельной мощности при работе вне класса точности, ВА	от 800 до 1000
Схема и группа соединения обмоток	1/1/1-0-0

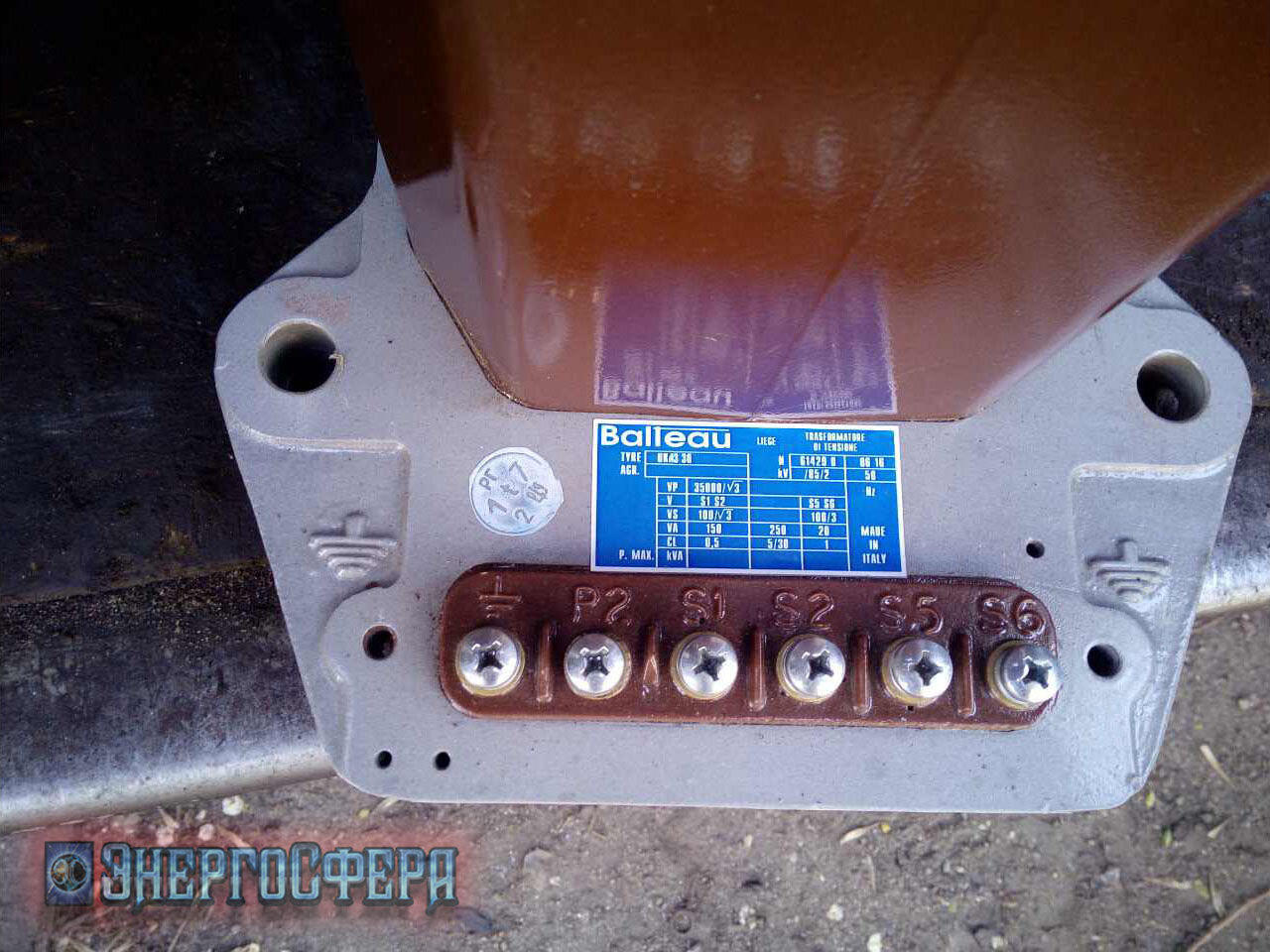

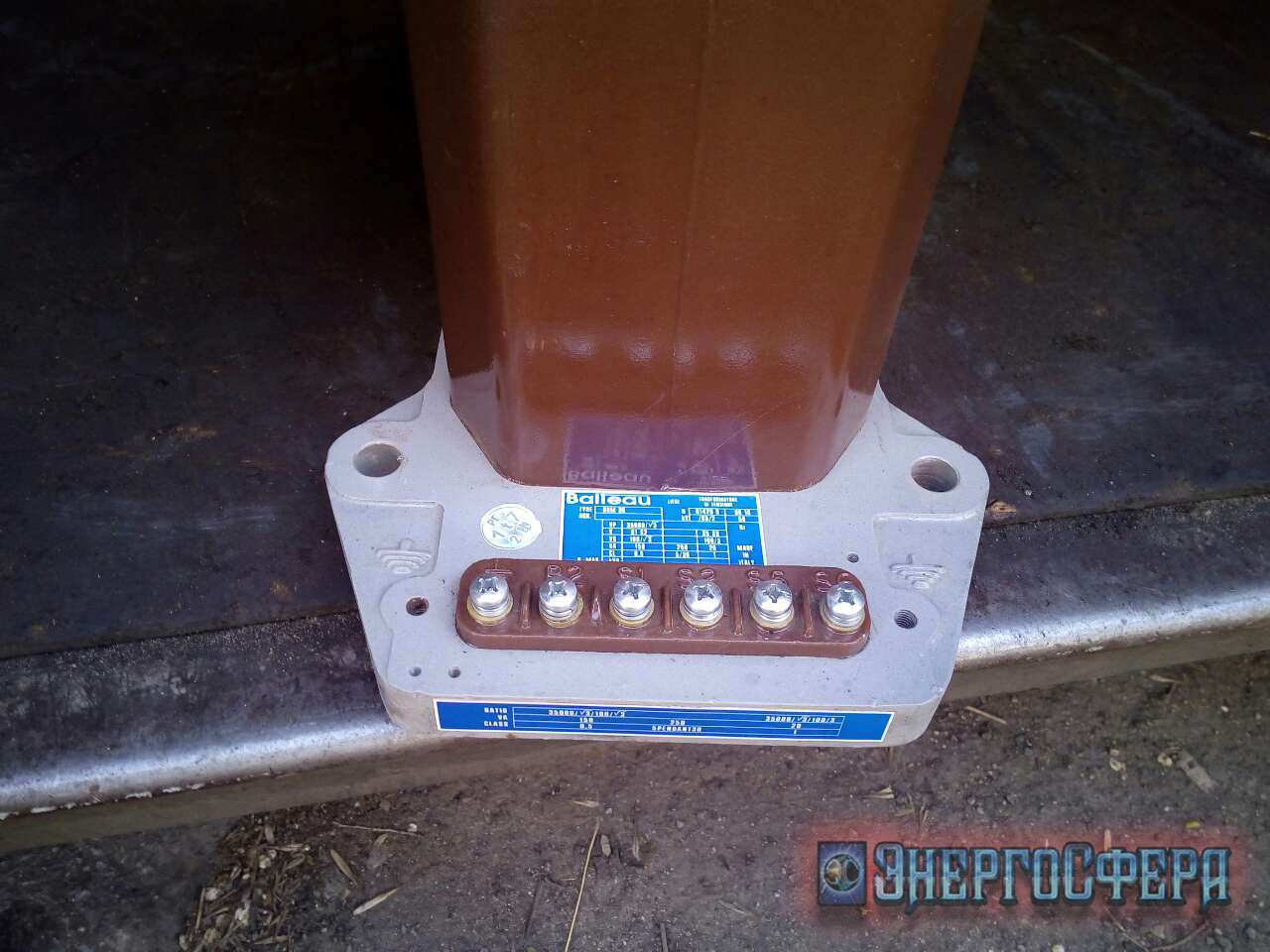

Трансформатор UHPB 30 имеет следующую конструкцию. Трансформатор UHPB 30 (аналог трансформатора ЗНОЛ.06-35) изготавливается однофазным трехобмоточным с заземляемым выводом высоковольтной первичной обмотки. Трансформатор представляет собой литой блок, в который заливаются обмотки и магнитопровод. Трансформатор UHPB 30 изготавливают с неполной изоляцией заземляемого вывода высоковольтной первичной обмотки. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа UHPB 30 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. Клемник закрывается защитной крышкой. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

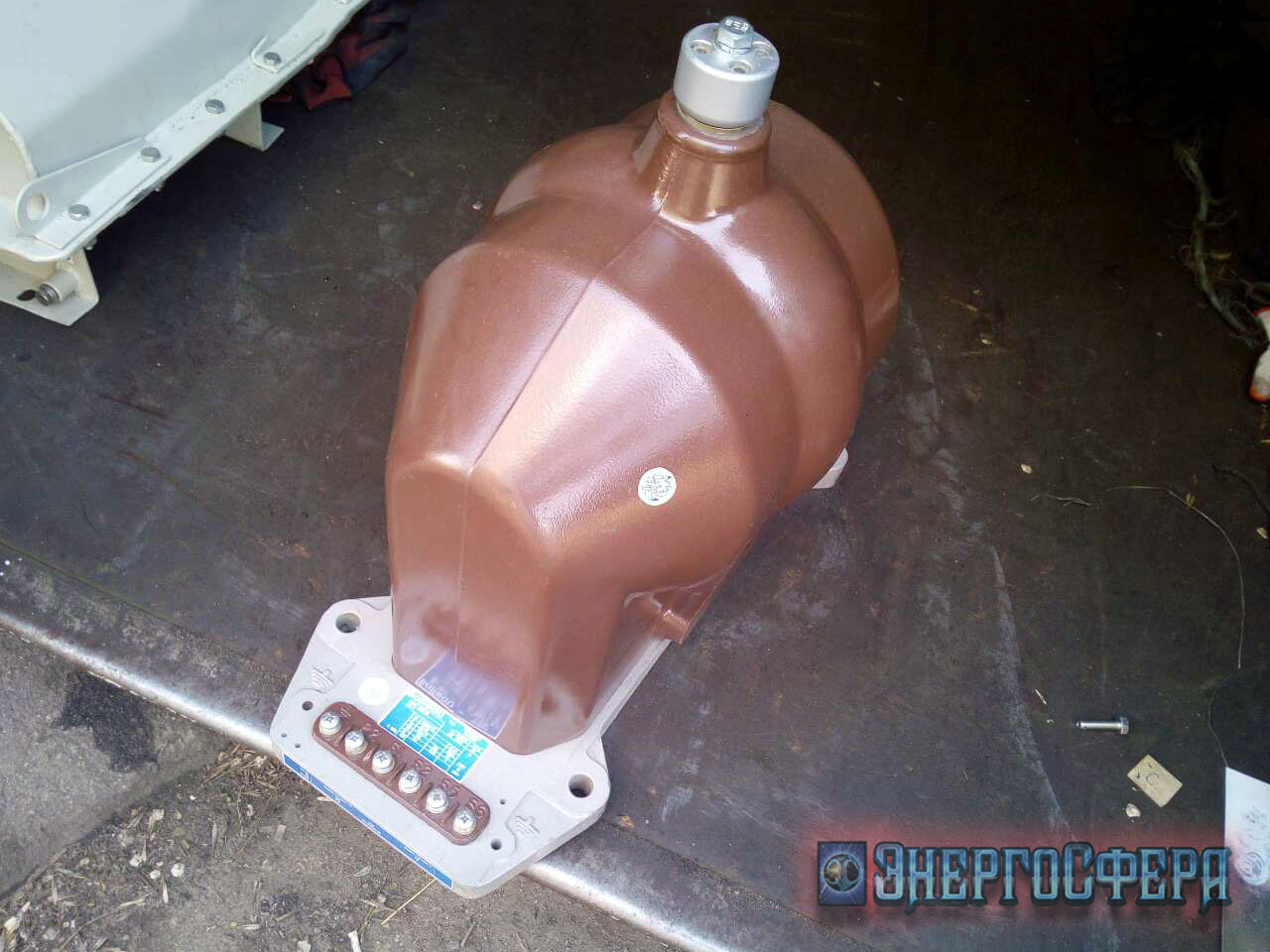

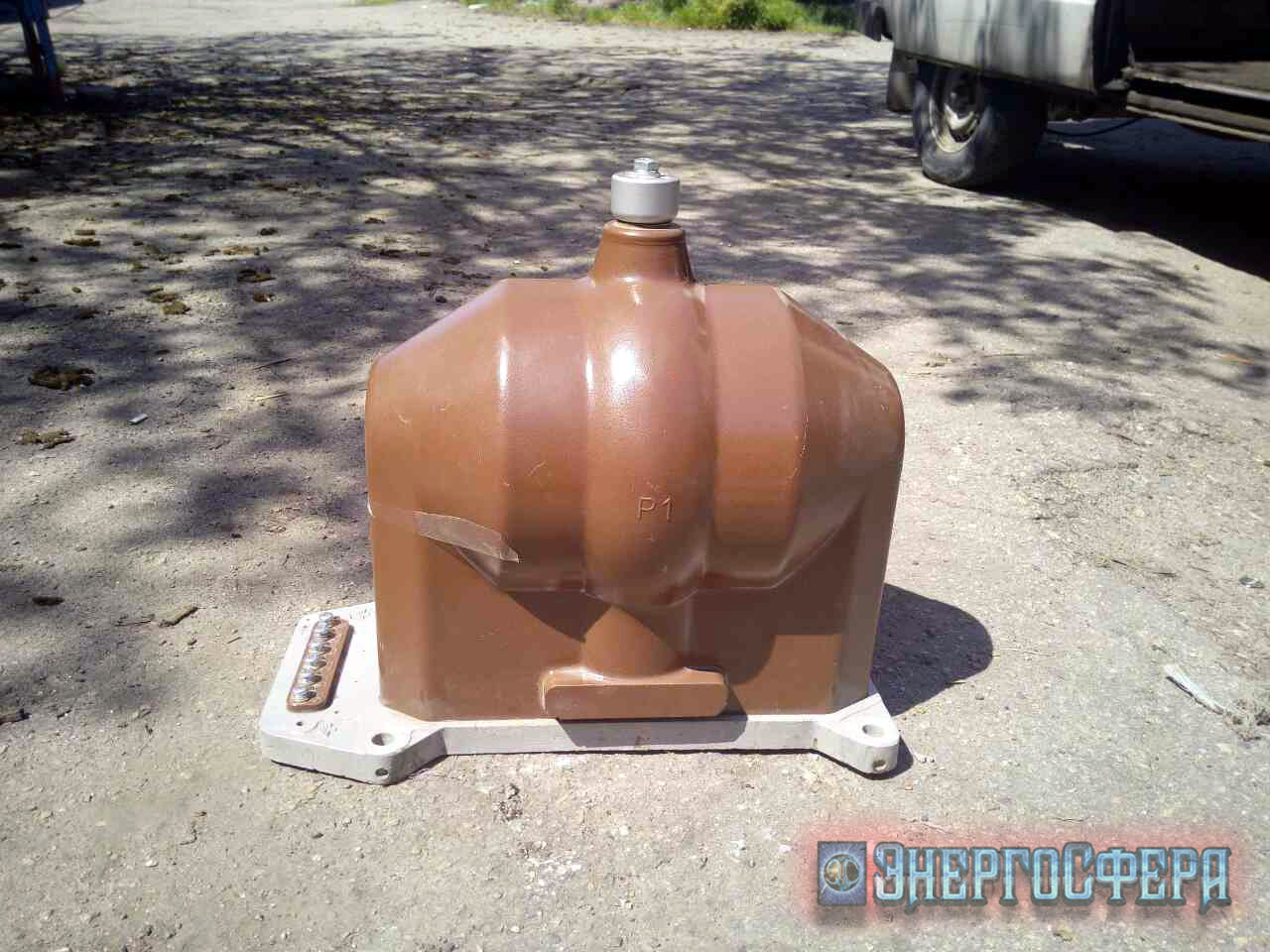

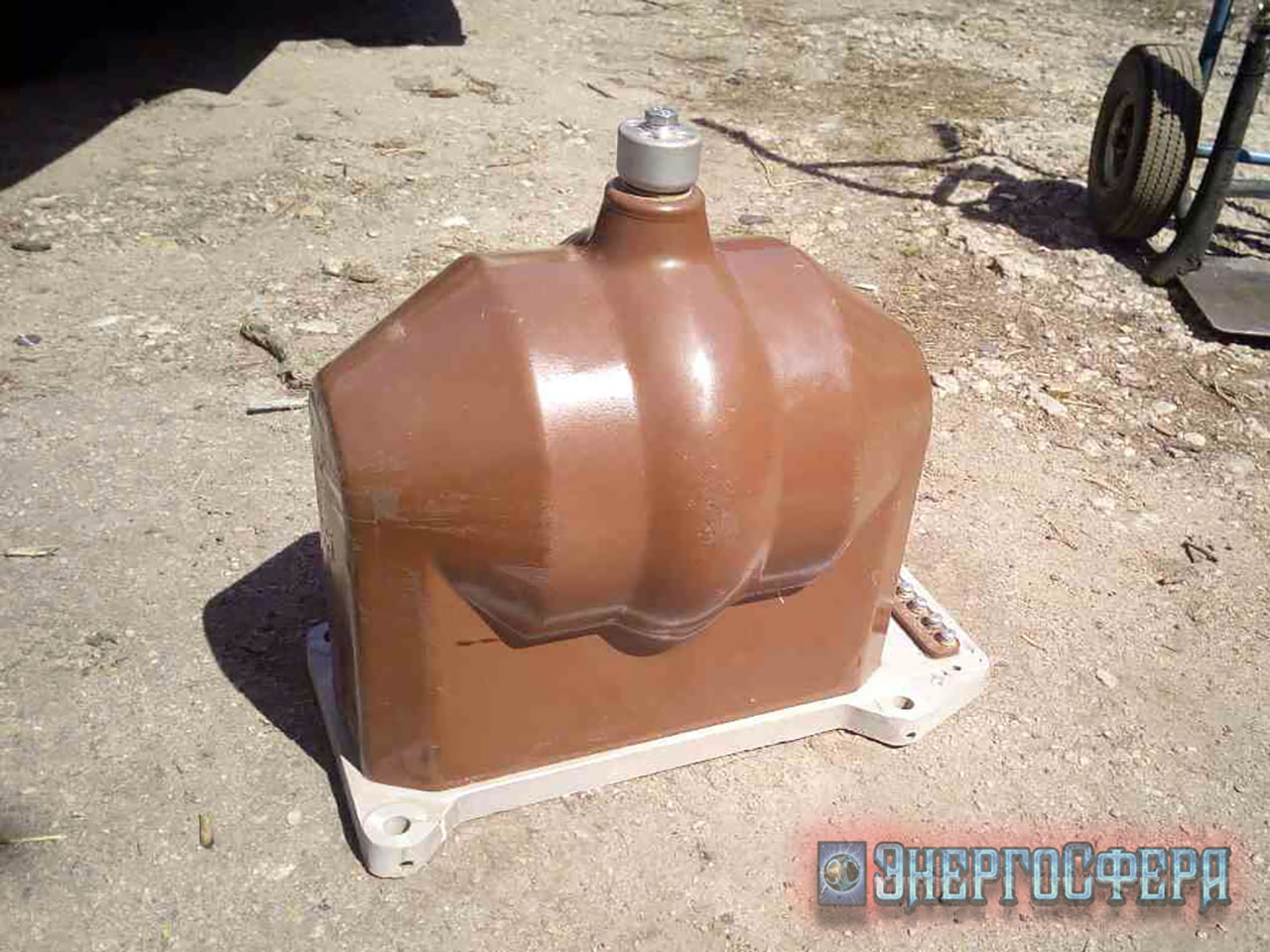

Фото трансформатора UHPB 30:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-35kv/transformator-uhpb-30.html#sigProId4893efa933

Заявки на Трансформатор UHPB 30 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
