Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35)

Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) - 5.0 out of 5 based on 1 vote
1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

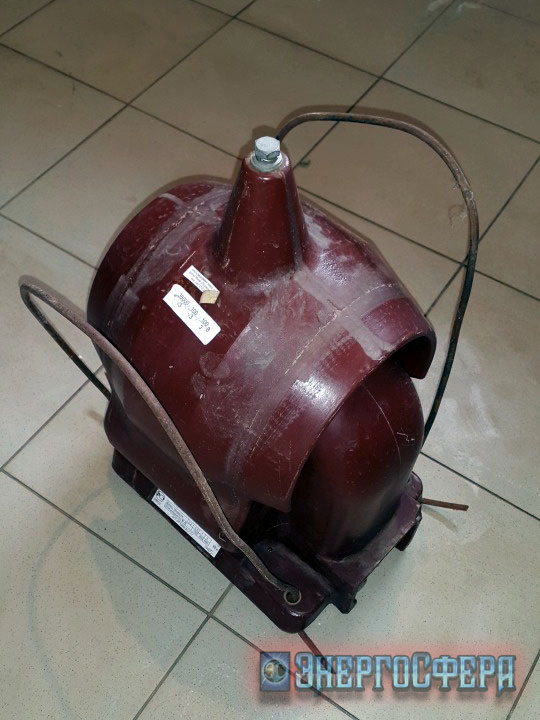

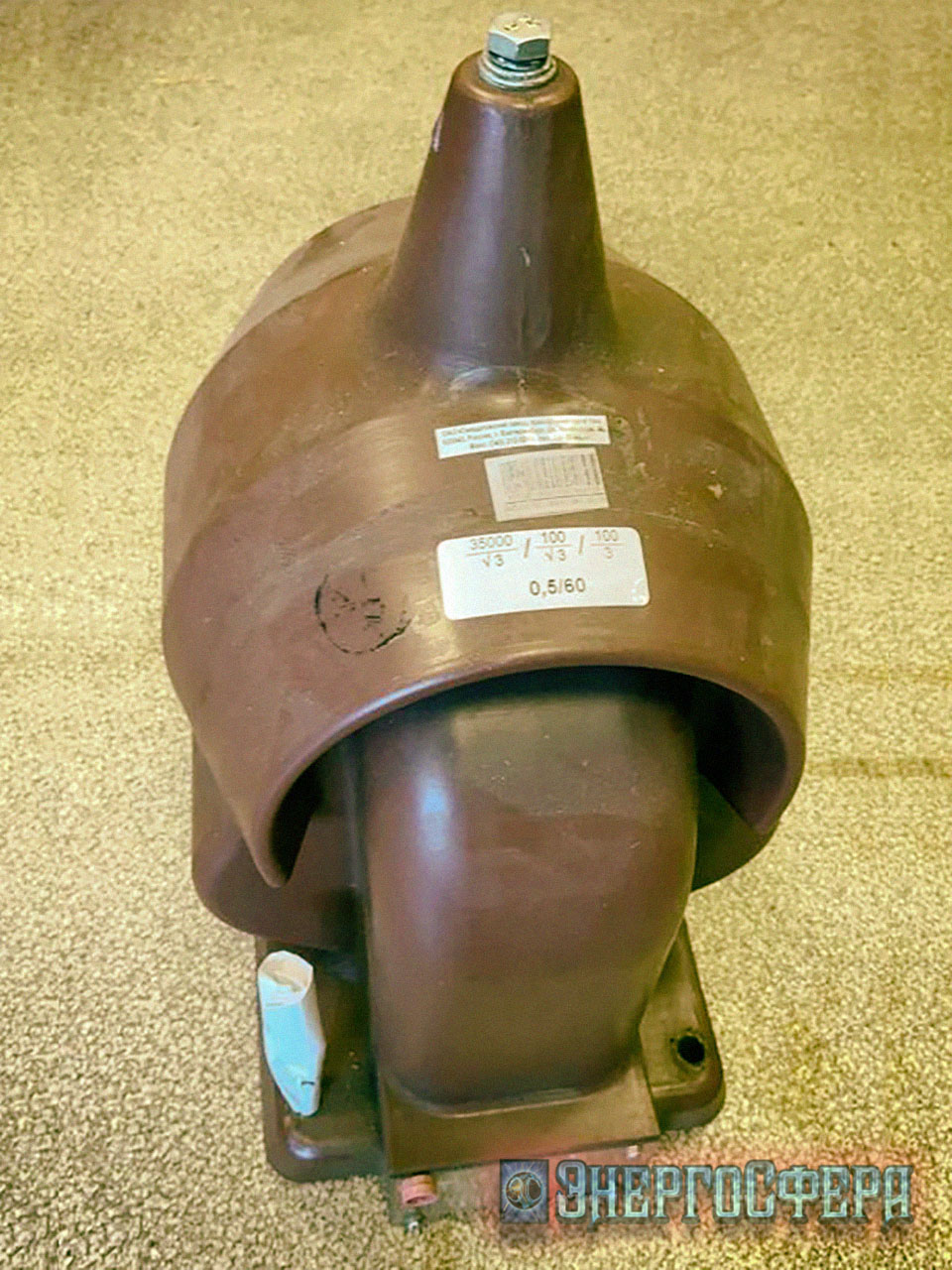

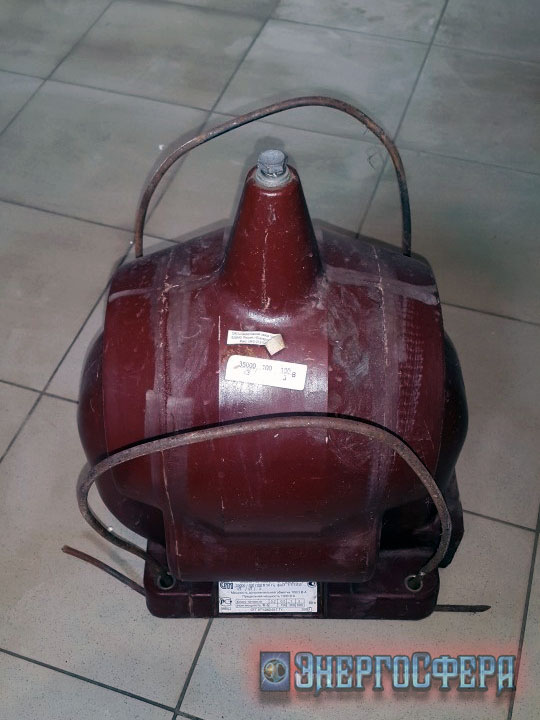

Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35)Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) – однофазный литой заземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства, а также другие закрытые распределительные устройства. Трансформаторы типа ЗНОЛ.06 можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) изготавливается в климатическом исполнении “У”, категории размещения 2.1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;Чертеж трансформатора ЗНОЛ.06-35 (ЗНОЛЭ-35)
- Верхнее значение температуры воздуха внутри КРУ - +55°C;
- Нижнее допустимое значение температуры и давление воздуха - согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое;
- Влажность воздуха - 98% при температуре +25°C.

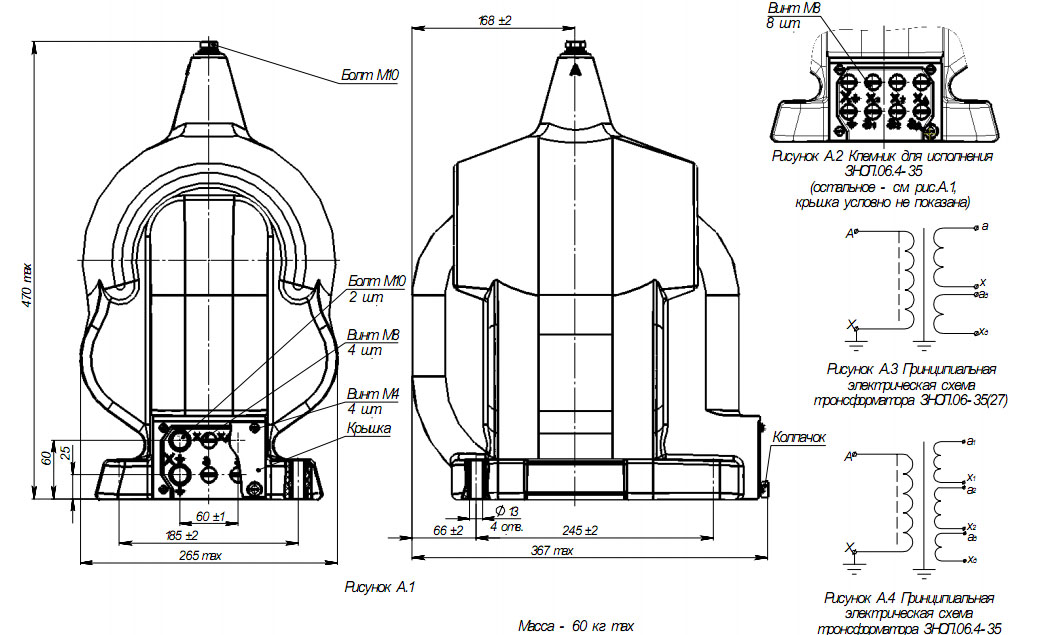

Чертеж, габаритные и установочные размеры трансформатора ЗНОЛ.06-35 (ЗНОЛЭ-35)

Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 35
Значение наибольшего рабочего напряжения, кВ 40,5
 Значение номинальной частоты переменного тока, Гц 50
 Класс точности  0,2; 0,5; 1

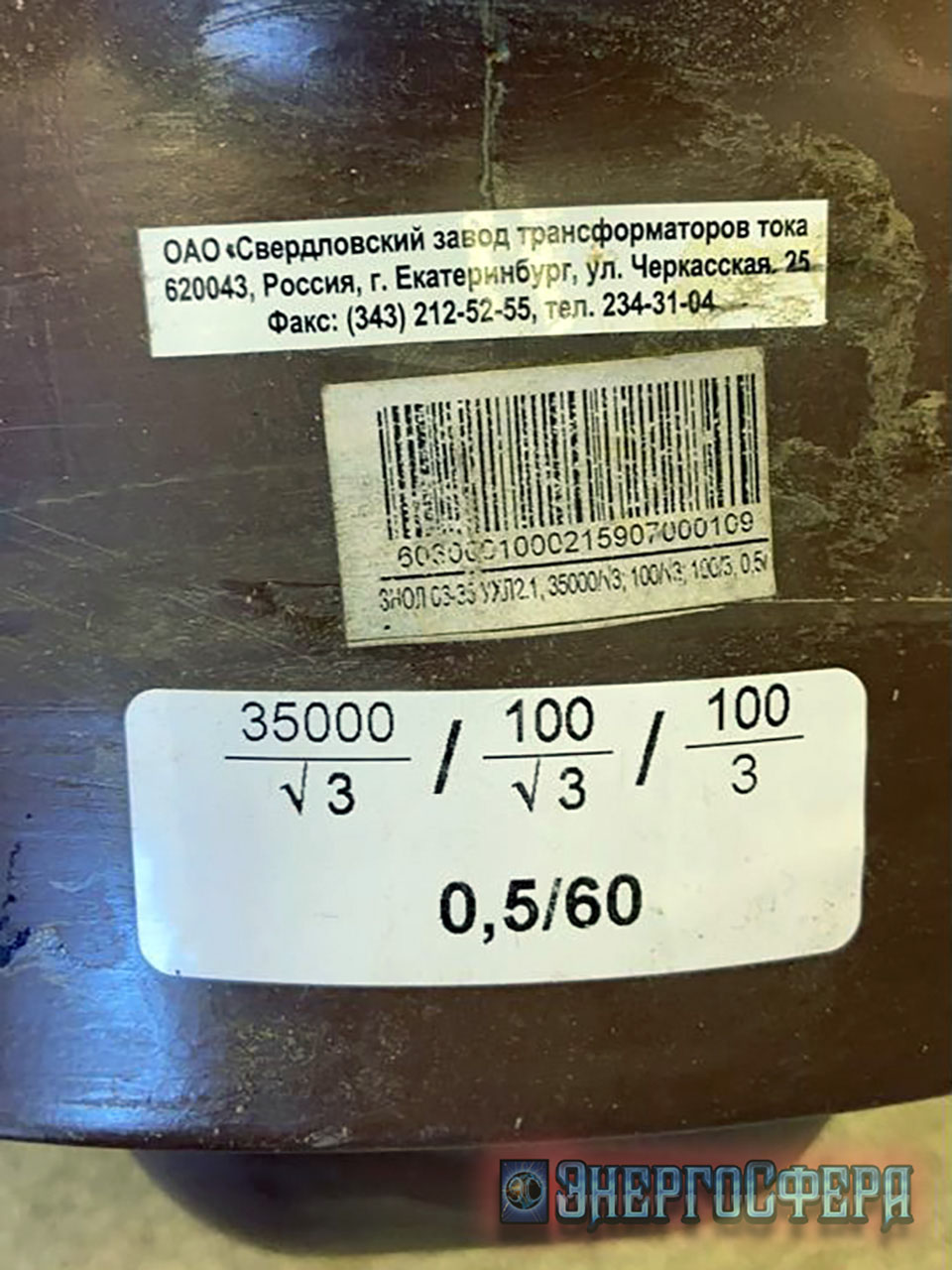

Значение номинального напряжения первичной обмотки, В
35000/√3
Значение номинального напряжение основной вторичной обмотки, В 100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В 100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8:
 - 0,2;
 - 0,5;
 -1


10; 15; 20
60
120
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА 100
Значение предельной мощности при работе вне класса точности, ВА  600
 Схема и группа соединения обмоток 1/1/1-0-0

Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) (аналог трансформатора UHPB 30) имеет следующую конструкцию.  Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) изготавливается однофазным трехобмоточным с заземляемым воводом высоковольтной первичной обмотки. Трансформатор представляет собой литой блок, в который заливаются обмотки и магнитопровод. Трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) изготавливают с неполной изоляцией заземляемого вывода высоковольтной первичной обмотки. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ.06 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. Клемник закрывается защитной крышкой. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

Покупайте трансформатор ЗНОЛ.06-35 (ЗНОЛЭ-35) позвонив в компанию ЭнергоСфера по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
