Трансформатор ЗНОЛ-СЭЩ-35

Трансформатор ЗНОЛ-СЭЩ-35Трансформатор ЗНОЛ-СЭЩ-35 – однофазный литой заземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства, а также другие закрытые распределительные устройства. Трансформаторы типа ЗНОЛ-СЭЩ-35 можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор ЗНОЛ-СЭЩ-35 изготавливается в климатическом исполнении “У” или “Т”, категории
Чертеж трансформатора ЗНОЛ-СЭЩ-35
размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
 - Верхнее значение температуры воздуха внутри КРУ - +50°C для исполнения “У” и +55°C для исполнения “Т”;
- Нижнее допустимое значение температуры -45°C для исполнения “У” и -10°C для исполнения “Т”;
- Неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое;
- Влажность воздуха - 98% при температуре +25°C.
Чертеж, габаритные и установочные размеры трансформатора ЗНОЛ-СЭЩ-35

Трансформатор ЗНОЛ-СЭЩ-35 обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 35
Значение наибольшего рабочего напряжения, кВ 40,5
Значение номинальной частоты переменного тока, Гц 50 или 60
Количество вторичных обмоток
- основных
- дополнительных
2 или 3
1 или 2
1
Значение номинального напряжения первичной обмотки, В
35000/√3
Значение номинального напряжение основной вторичной обмотки, В 100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В 100/3 или 100
Класс точности основной вторичной обмотки 0,2; 0,5; 1; 3;
Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классе точности:
- 0,2
- 0,5
-1
- 3


10;15; 25; 30; 50
30; 50; 75; 100
50; 75; 100; 150; 200; 300
300; 400; 500; 600
Класс точности дополнительной вторичной обмотки
3; 3P; 6P
Значение номинальной мощности дополнительной вторичной обмотки, ВА 100; 150; 200; 300
Значение предельной мощности при работе вне класса точности, ВА  1000
Схема и группа соединения обмоток трансформатора
с 2-мя вторичными обмотками
с 3-мя вторичными обмотками

1/1/1-0-0
1/1/1-0-0-0
Жирным шрифтом выделены стандартные величины

Трансформатор ЗНОЛ-СЭЩ-35 имеет следующую конструкцию.  Трансформатор ЗНОЛ-СЭЩ-35 изготавливается однофазным двух- или трехобмоточным с заземляемым выводом высоковольтной первичной обмотки. Трансформатор представляет собой литой блок, в который заливаются обмотки и магнитопровод. Трансформатор ЗНОЛ-СЭЩ-35 изготавливают с неполной изоляцией заземляемого вывода высоковольтной первичной обмотки. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа ЗНОЛ-СЭЩ-35 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток расположены на клемнике внизу трансформатора. Винт заземления расположен на металлическом основании трансформатора. Трансформатор ЗНОЛ-СЭЩ-35 имеет возможность заземления вывода "X" первичной обмотки и одного из выводов вторичных обмоток расположенных на клемнике непосредственно на металлическое основание трансформатора. Клемник закрывается прозрачной пластмассовой защитной крышкой для возможности закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

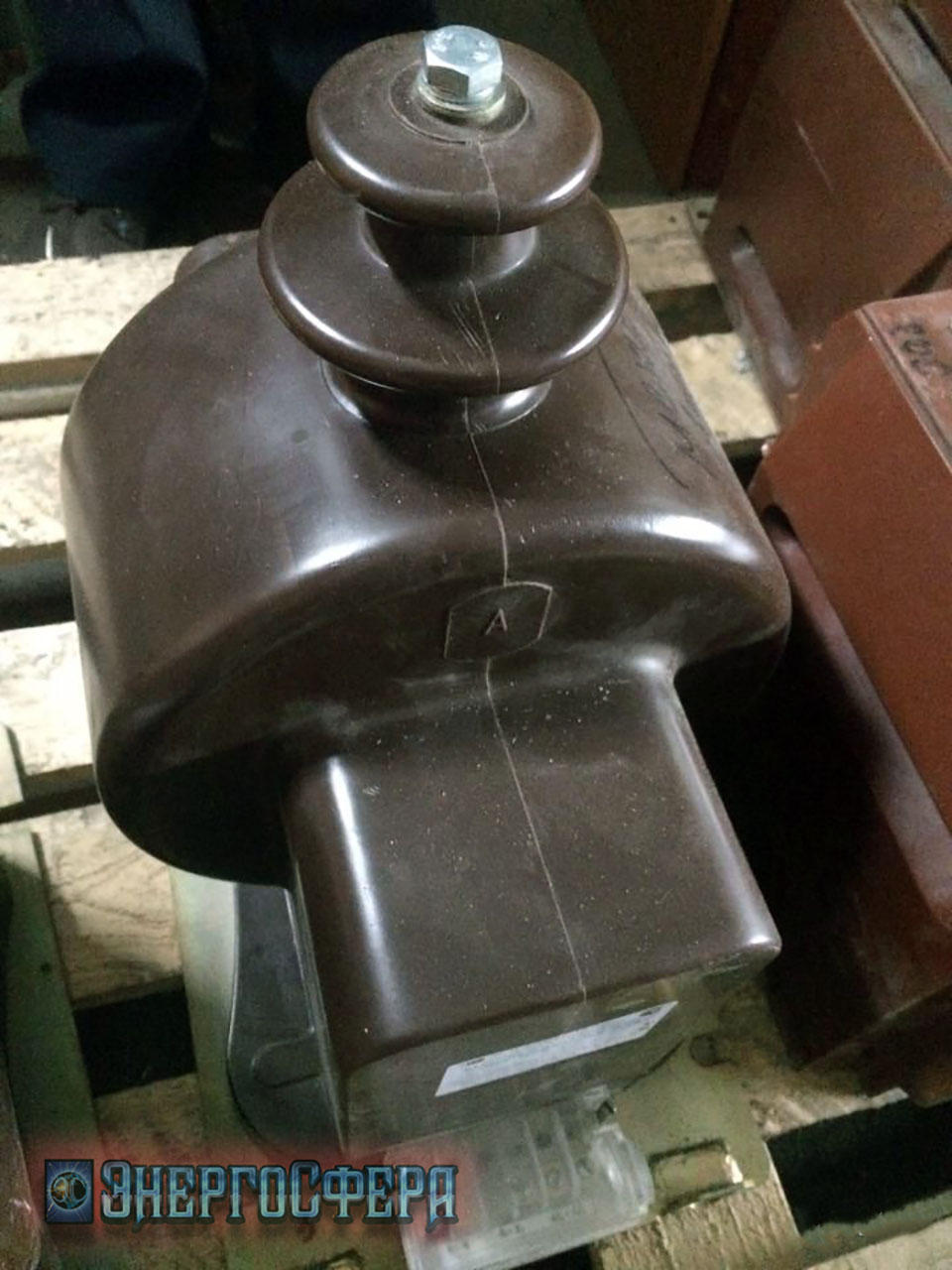

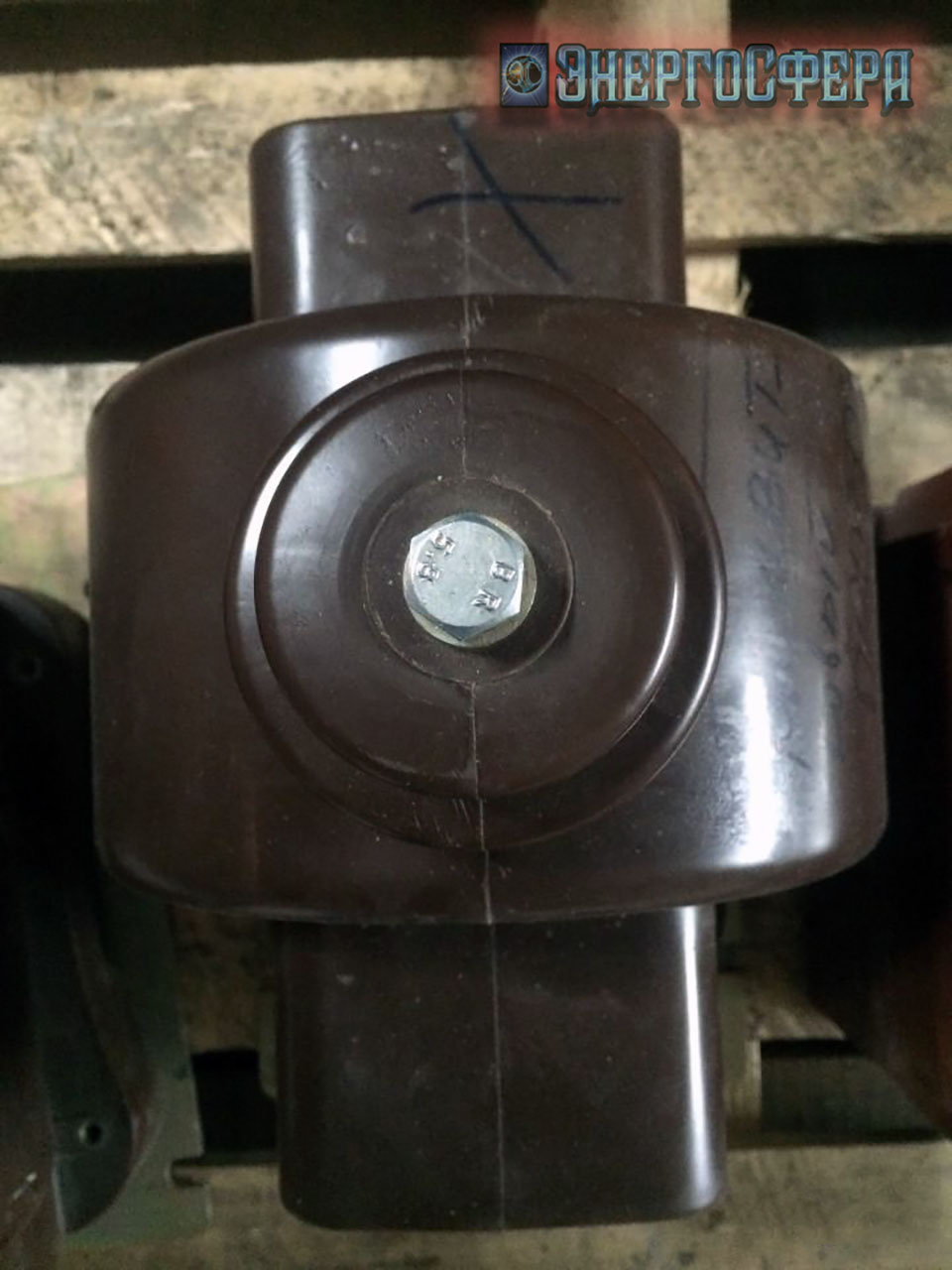

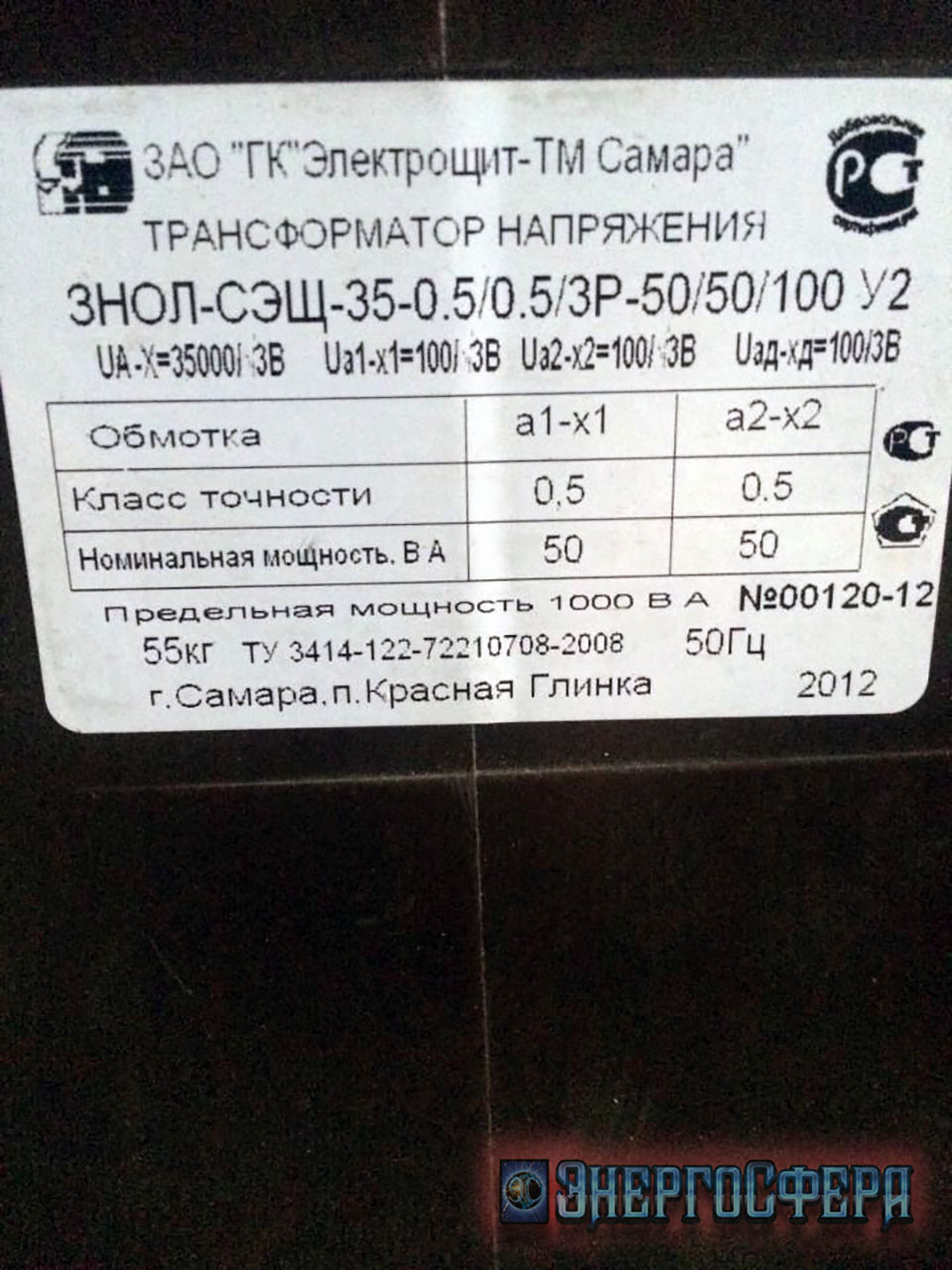

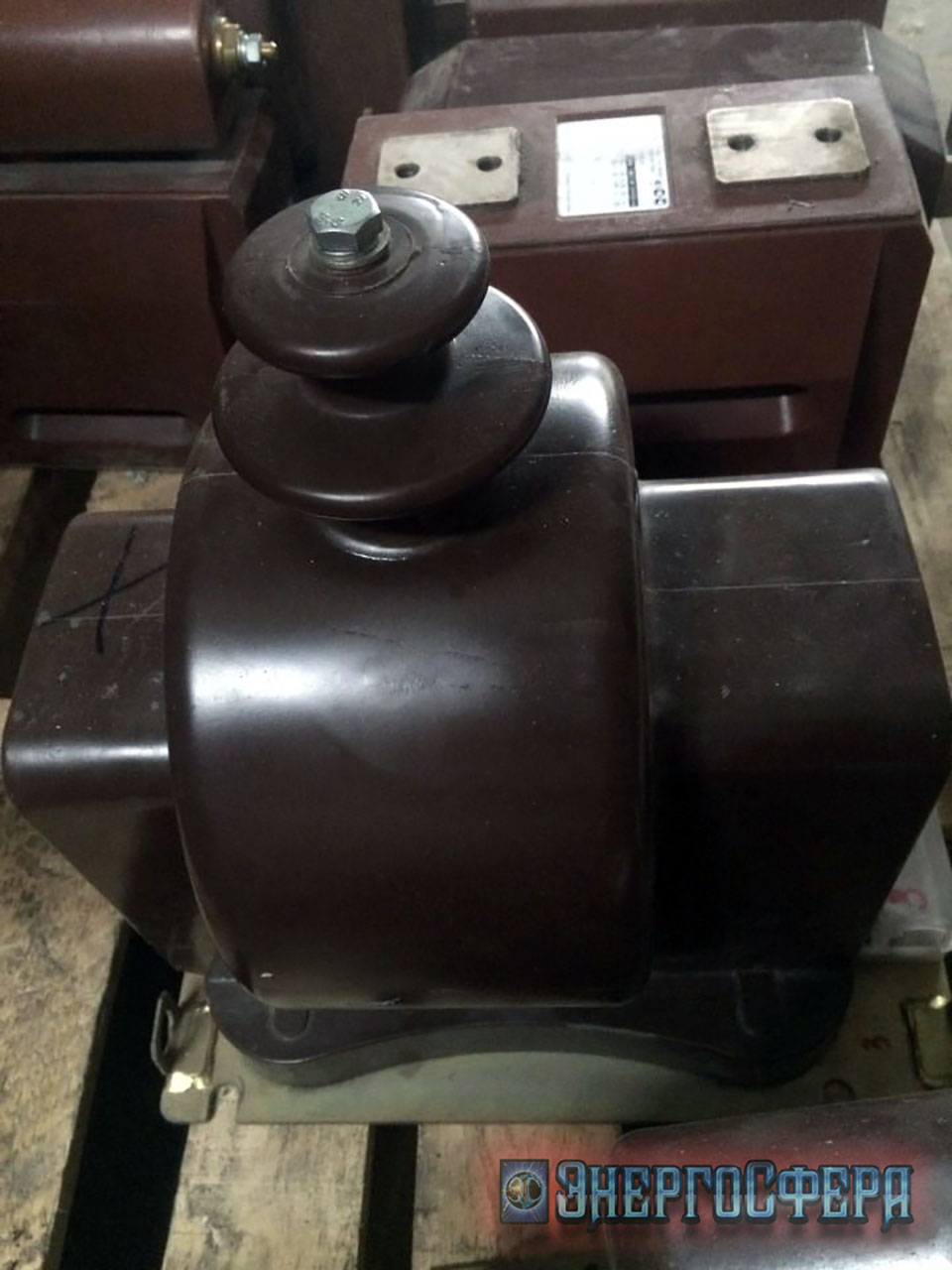

Фото трансформатора ЗНОЛ-СЭЩ-35:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-litye-izmeritelnye-transformatory-napryazheniya-35kv/transformator-znol-seshch-35.html#sigProId39bd134936

Заявки на Трансформатор ЗНОЛ-СЭЩ-35 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
