Трансформатор UKM 36

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голосов)

Трансформатор UKM 36Трансформатор UKM 36 – однофазный литой заземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Устанавливается в комплектные распределительные устройства, а также другие закрытые распределительные устройства. Так же применяются для встраивания в генераторные выключатели. Трансформаторы типа UKM 36 можно длительно эксплуатировать, как силовые, (вне гарантированного класса точности), при условии что максимальная нагрузка на трансформатор не будет превышать его предельную мощность.

Трансформатор UKM 36 изготавливается в климатическом исполнении “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;Чертеж трансформатора UKM 36
- Верхнее значение температуры воздуха внутри КРУ - +90°C, нижнее допустимое значение температуры - -25°C;
- Допустимое значение температуры и давление воздуха - согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое;
- Влажность воздуха - 98% при температуре +25°C.

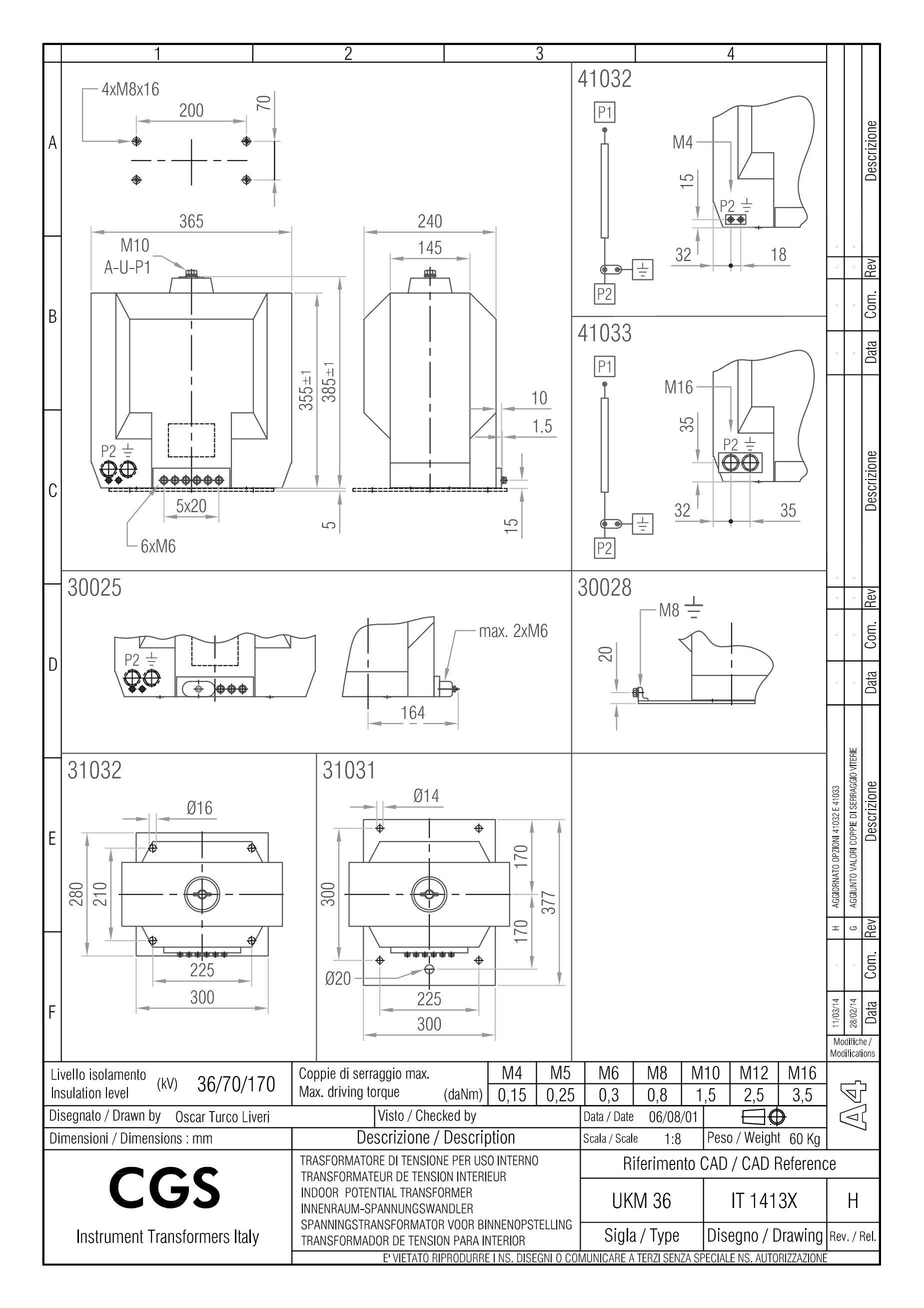

Чертеж, габаритные и установочные размеры трансформатора UKM 36

Трансформатор UKM 36 обладает следующими техническими характеристиками:
Название параметра Значение
Класс напряжения, кВ 35
Значение наибольшего рабочего напряжения, кВ 40,5
 Значение номинальной частоты переменного тока, Гц 50
 Класс точности  0,2; 0,5; 1; 3P; 6P
Значение номинального напряжения первичной обмотки, В
от 6000/√3 до 35000/√3
Значение номинального напряжение основной вторичной обмотки, В 100/√3 или 110/√3
Значение номинального напряжения дополнительной вторичной обмотки, В 100/3; 100; 110
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивной нагрузке и коэффициенте мощности 0,8:
 - 0,2;
 - 0,5;
 -1


100
250
350
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 1, ВА 15
Значение номинальной мощности дополнительной вторичной обмотки, ВА, при работе в классе точности:




200
300
Значение предельной мощности при работе вне класса точности, ВА  от 800 до 1000
 Схема и группа соединения обмоток 1/1/1-0-0

Трансформатор UKM 36 имеет следующую конструкцию.  Трансформатор UKM 36 (аналог трансформатора ЗНОЛ.06-35) изготавливается однофазным трех- или четырехобмоточным с заземляемым воводом высоковольтной первичной обмотки. Трансформатор представляет собой литой блок, в который заливаются обмотки и магнитопровод. Трансформатор UKM 36 изготавливают с неполной изоляцией заземляемого вывода высоковольтной первичной обмотки. Магнитопровод изготавливается разрезной стержневого типа из высококачественной электротехнической стали. Обмотки располагаются на магнитопроводе концентрически. Электрическая прочность изоляции трансформаторов типа UKM 36 обеспечивается защитным экраном первичной обмотки. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Вывод первичной обмотки расположен в центре верхней части трансформатора. Выводы вторичных обмоток и винт заземления расположены на клемнике внизу трансформатора. Клемник закрывается защитной крышкой. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

Видео трансформатора UKM 36:

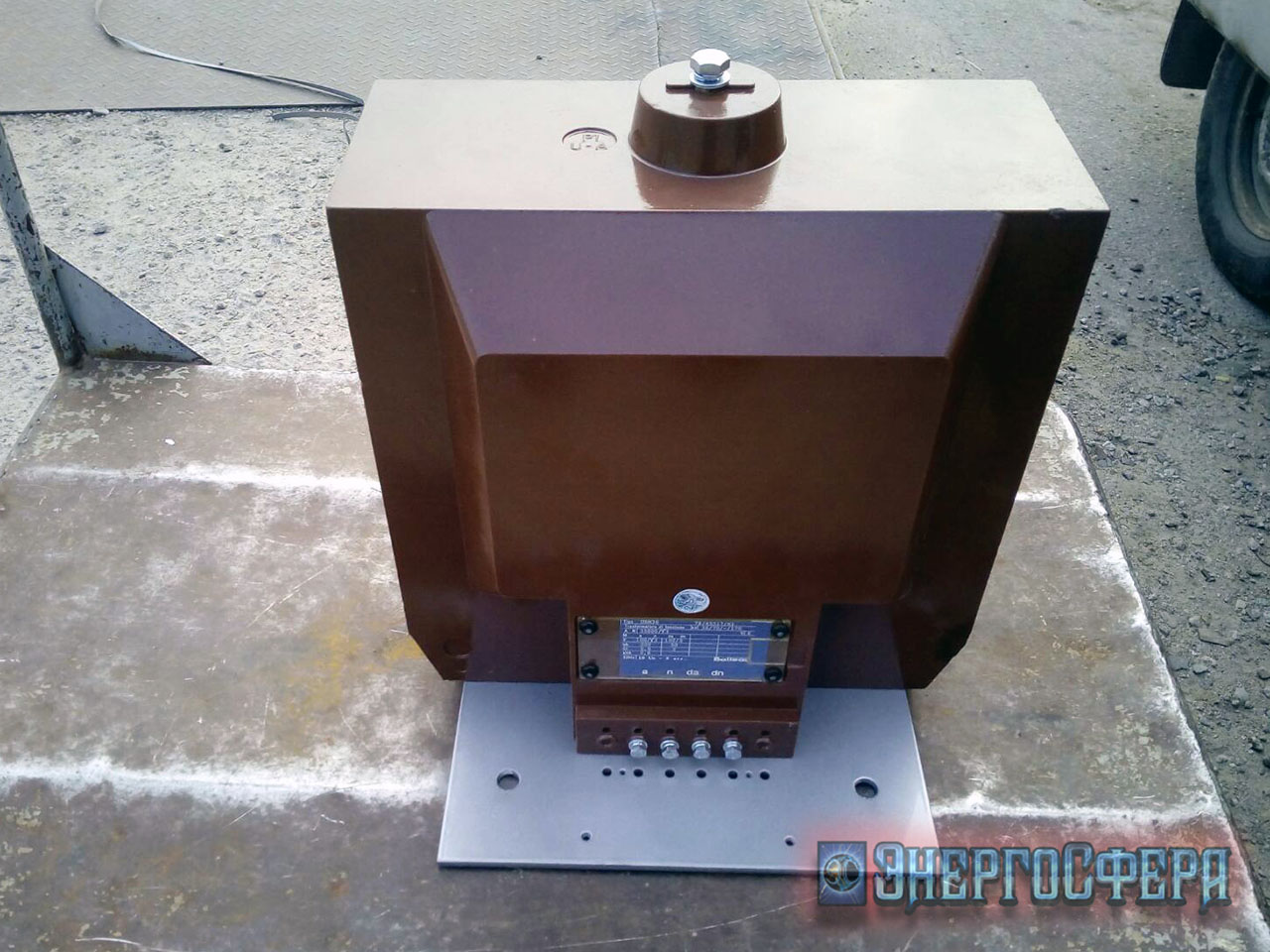

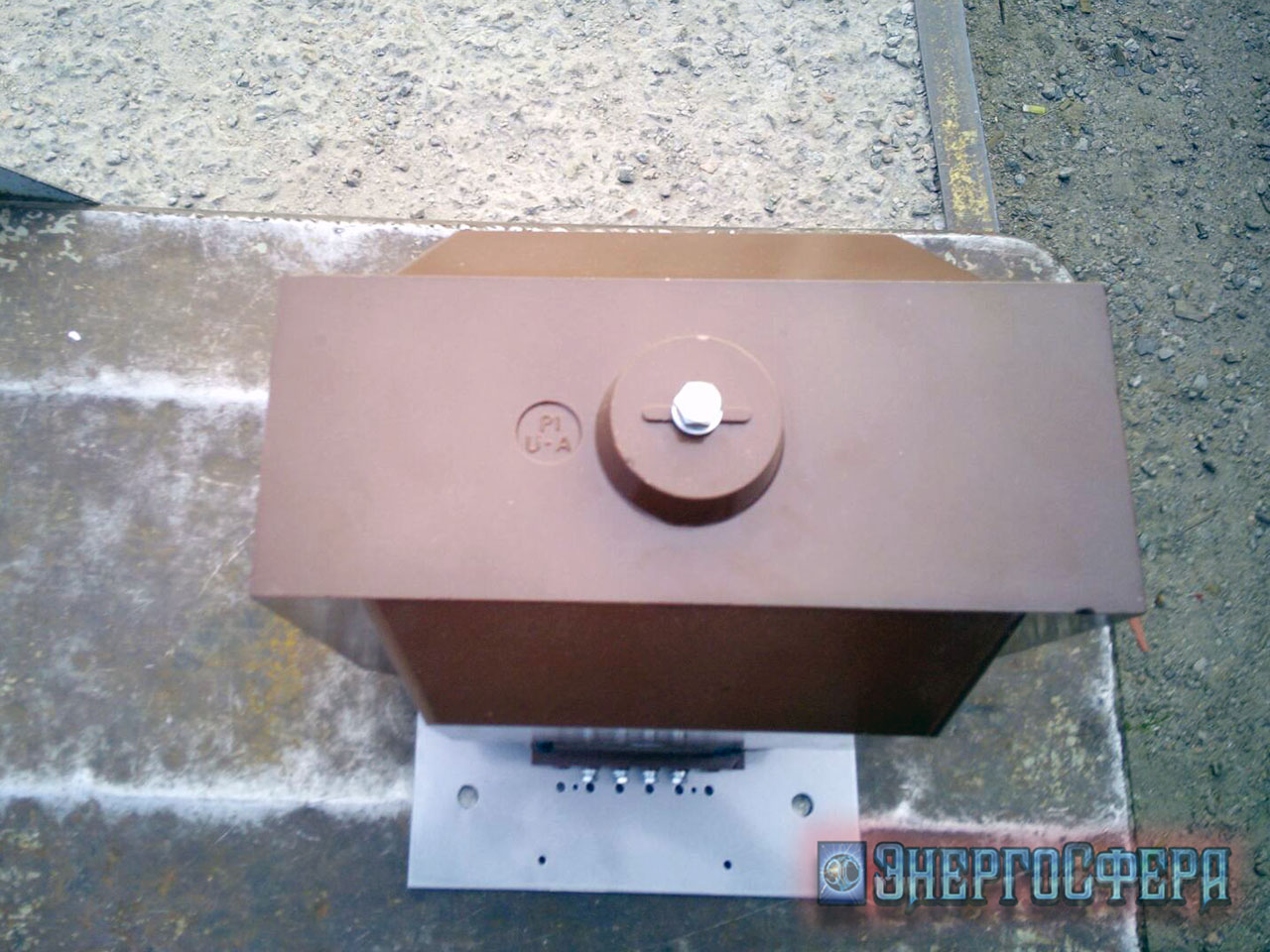

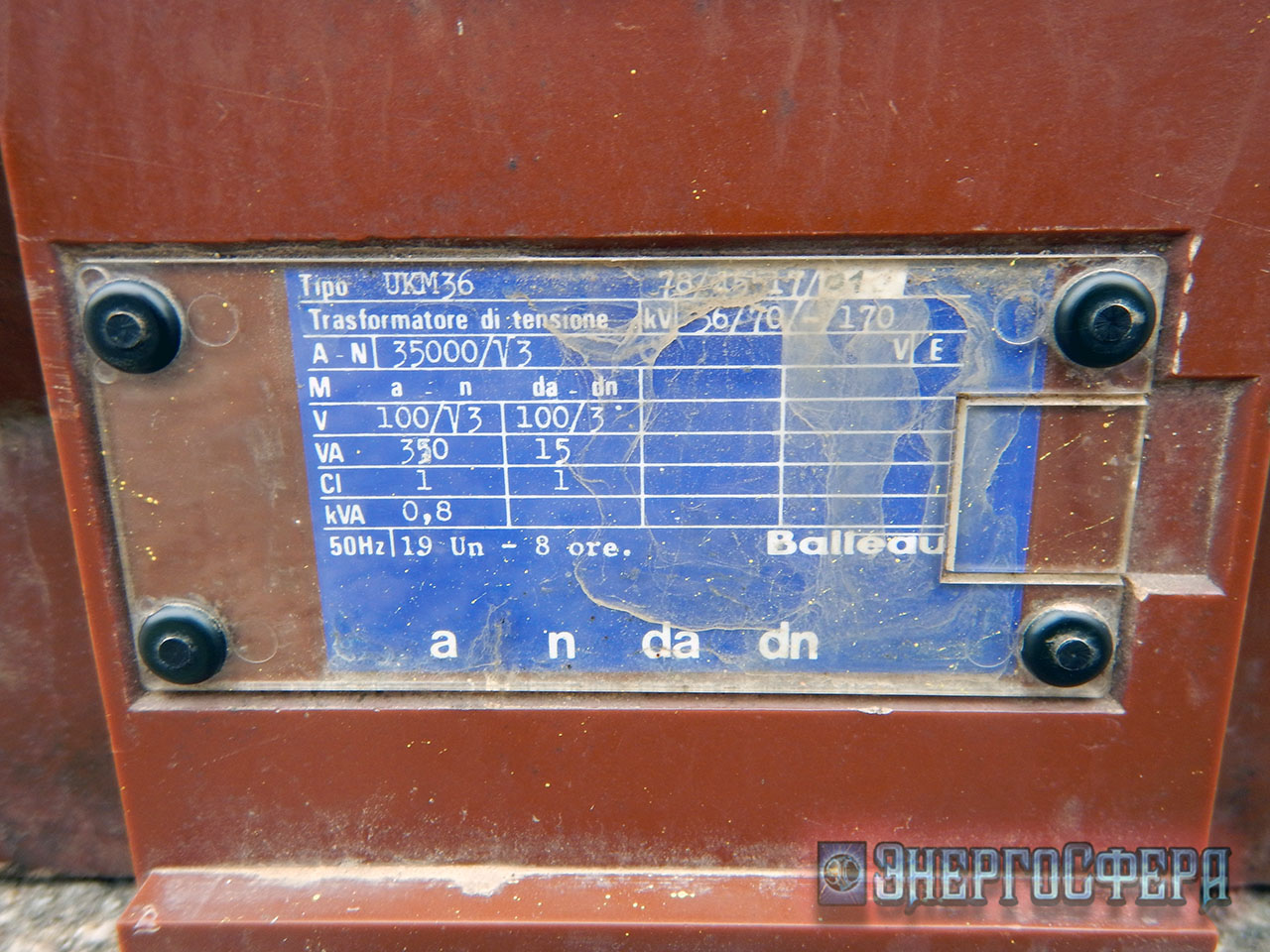

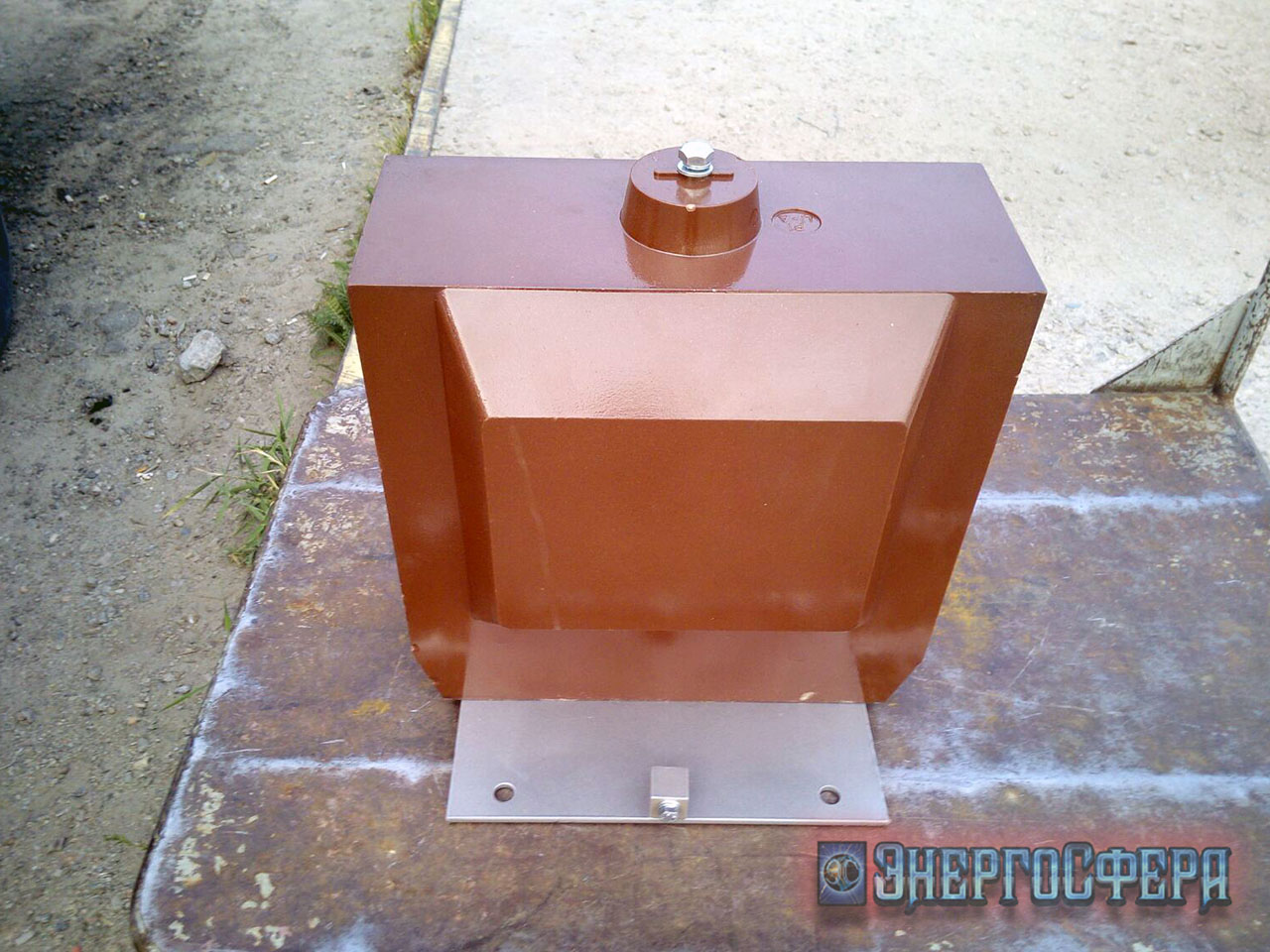

Фото трансформатора UKM 36:
