Трансформатор ЗНОЛ-СЭЩ-6-1

Трансформатор ЗНОЛ-СЭЩ-6-1 – однофазный литой заземляемый трансформатор напряжения, включается в электрические цепи переменного тока промышленной частоты 50 или 60 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Также применяются для питания устройств релейной защиты и автоматики; измерения фазных напряжений и контроля изоляции сети. Устанавливается в комплектные распределительные устройства наружной или внутренней установки и камеры одностороннего обслуживания. Трансформаторы типа ЗНОЛ-СЭЩ-6-1 комплектуются съемным защитным предохранительным устройством.

Трансформатор ЗНОЛ-СЭЩ-6-1 изготавливается в климатическом исполнении “У” или “Т”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Верхнее значение температуры внутри КРУ +50°C - для исполнения "У", и +55°C - для исполнения "Т", нижнее – до -45°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% для исполнения "У" при +25°C и для исполнения "Т" при +35°C.

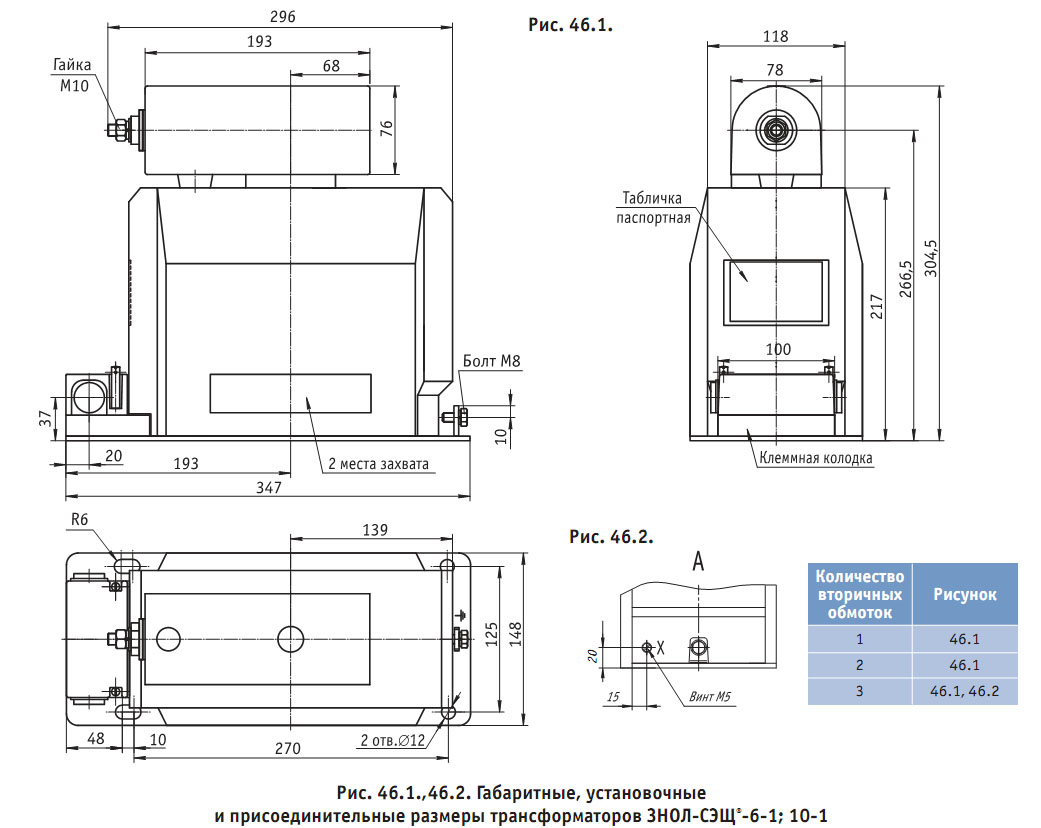

Чертеж, габаритные и установочные размеры трансформаторы ЗНОЛ-СЭЩ-6-1

Трансформатор ЗНОЛ-СЭЩ-6-1 обладает следующими техническими характеристиками:

Название параметра	Значение
Класс напряжения, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинальной частоты переменного тока, Гц	50 или 60
Количество вторичных обмоток, шт.	1; 2; 3
Значение номинального напряжения первичной обмотки, В	6000/√3; 6300/√3; 6600/√3; 6900/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3 или 100
Значение класса точности основной вторичной обмотки	0,2; 0,5; 1; 3
Значение номинальной мощности основной вторичной обмотки, ВА в классе точности: - 0,2 - 0,5 - 1 - 3	10; 15; 25; 30 30; 50; 75 50; 75; 100; 150; 200 300; 600
Значение класса точности дополнительной вторичной обмотки	3; 3P; 6P
Значение номинальной мощности дополнительной вторичной обмотки, ВА	100; 150; 200; 300
Значение номинальной мощности дополнительной вторичной обмотки при работе в классе точности 3, ВА	300
Значение предельной мощности трансформатора вне класса точности, ВА: - с 1 вторичной обмоткой - с 2 вторичными обмотками - с 3 вторичными обмотками	630 630 400
Схема и группа соединения обмоток - с 2 вторичными обмотками - с 3 вторичными обмотками	1/1/1-0-0 1/1/1-0-0-0
Жирным шрифтом выделены стандартные величины

Трансформатор ЗНОЛ-СЭЩ-6-1 имеет следующую конструкцию. Трансформатор ЗНОЛ-СЭЩ-6-1 имеет вид опорной конструкции. Назначение основной вторичной обмотки – измерение и учет электроэнергии. Назначение дополнительной вторичной обмотки – питание цепей релейной защиты, автоматики и сигнализации, а также контроль изоляции сети. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Трансформатор ЗНОЛ-СЭЩ-6-1 комплектуется съемным защитным предохранительным устройством. Вывод первичной обмотки расположен на корпусе предохранителя. Выводы вторичных обмоток и винт заземления расположены на металлическом основании в нижней части трансформатора. Трансформаторы типа ЗНОЛ-СЭЩ-6-1 комплектуются прозрачными пластмассовыми защитными крышечками, которые пломбируются и предотвращают несанкционированный доступ. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

Видео трансформатора ЗНОЛ-СЭЩ-6-1:

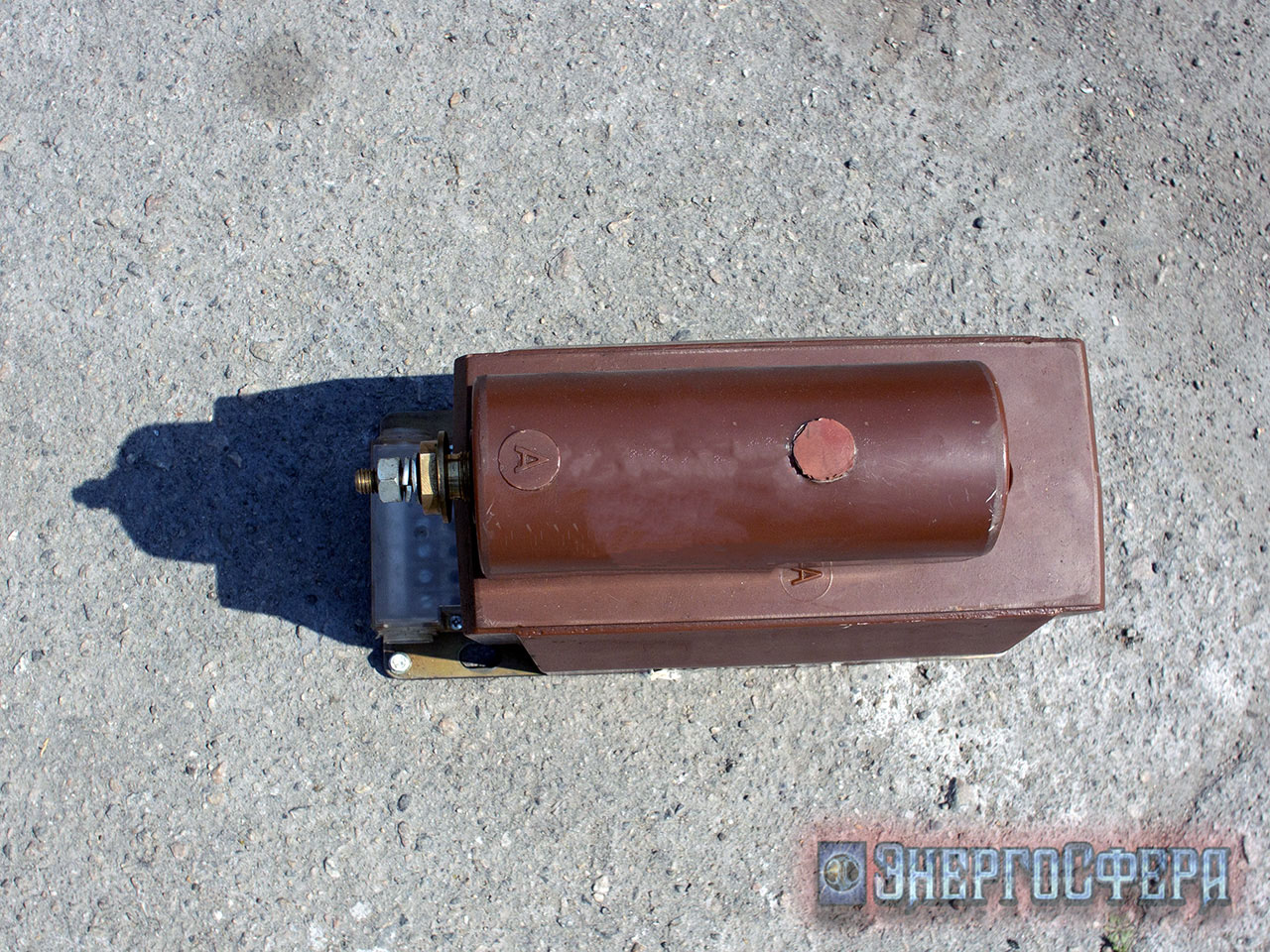

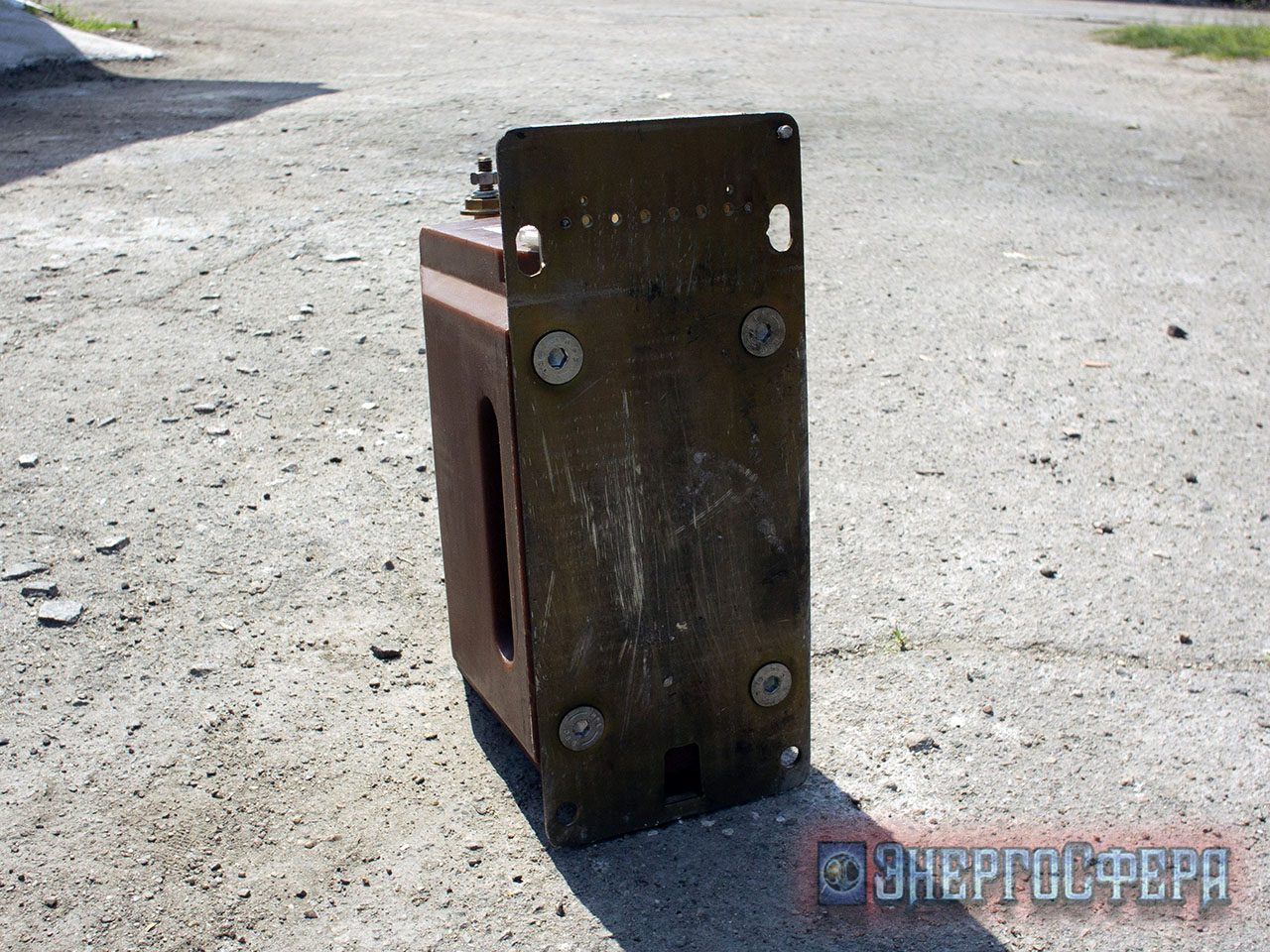

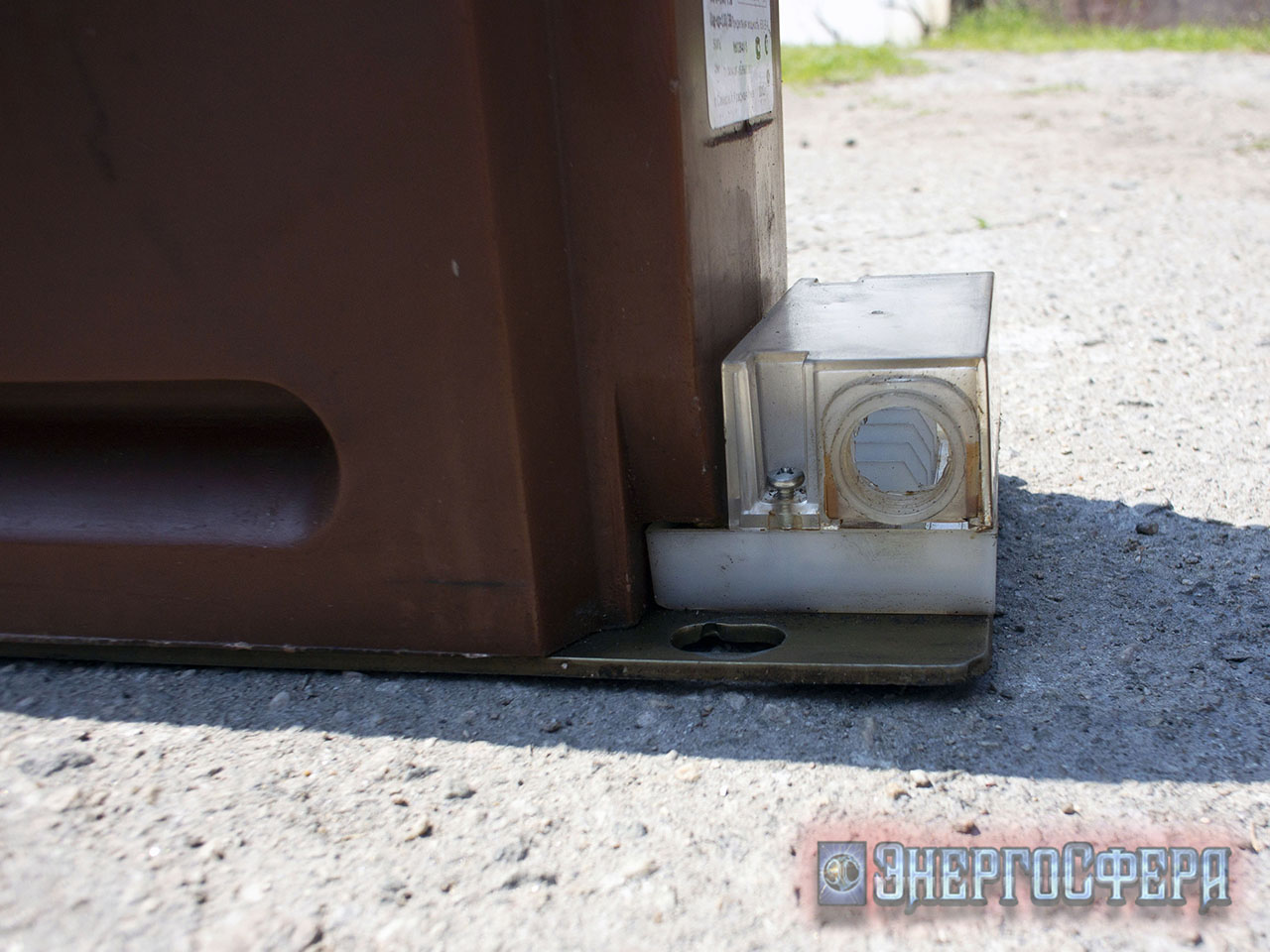

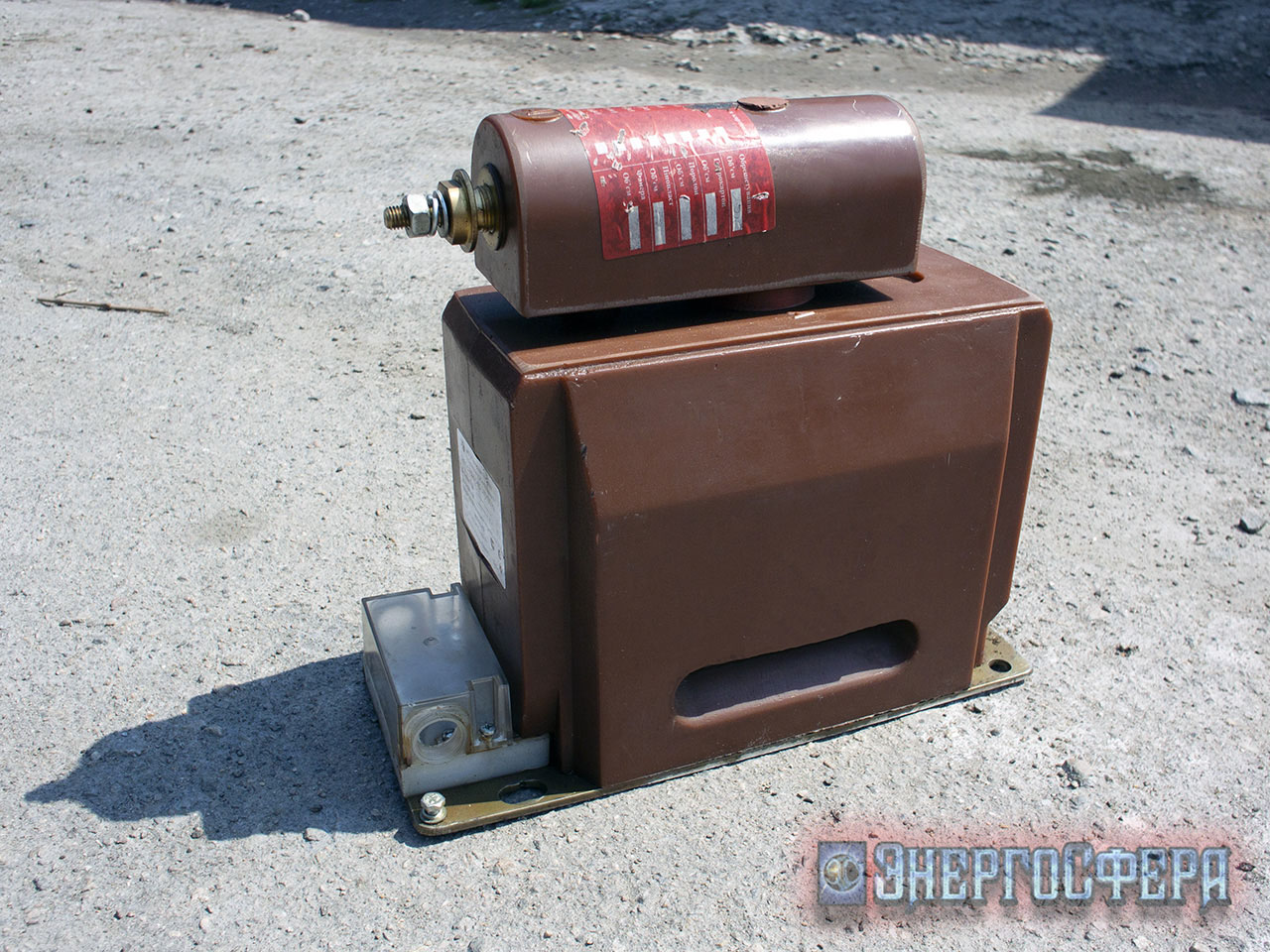

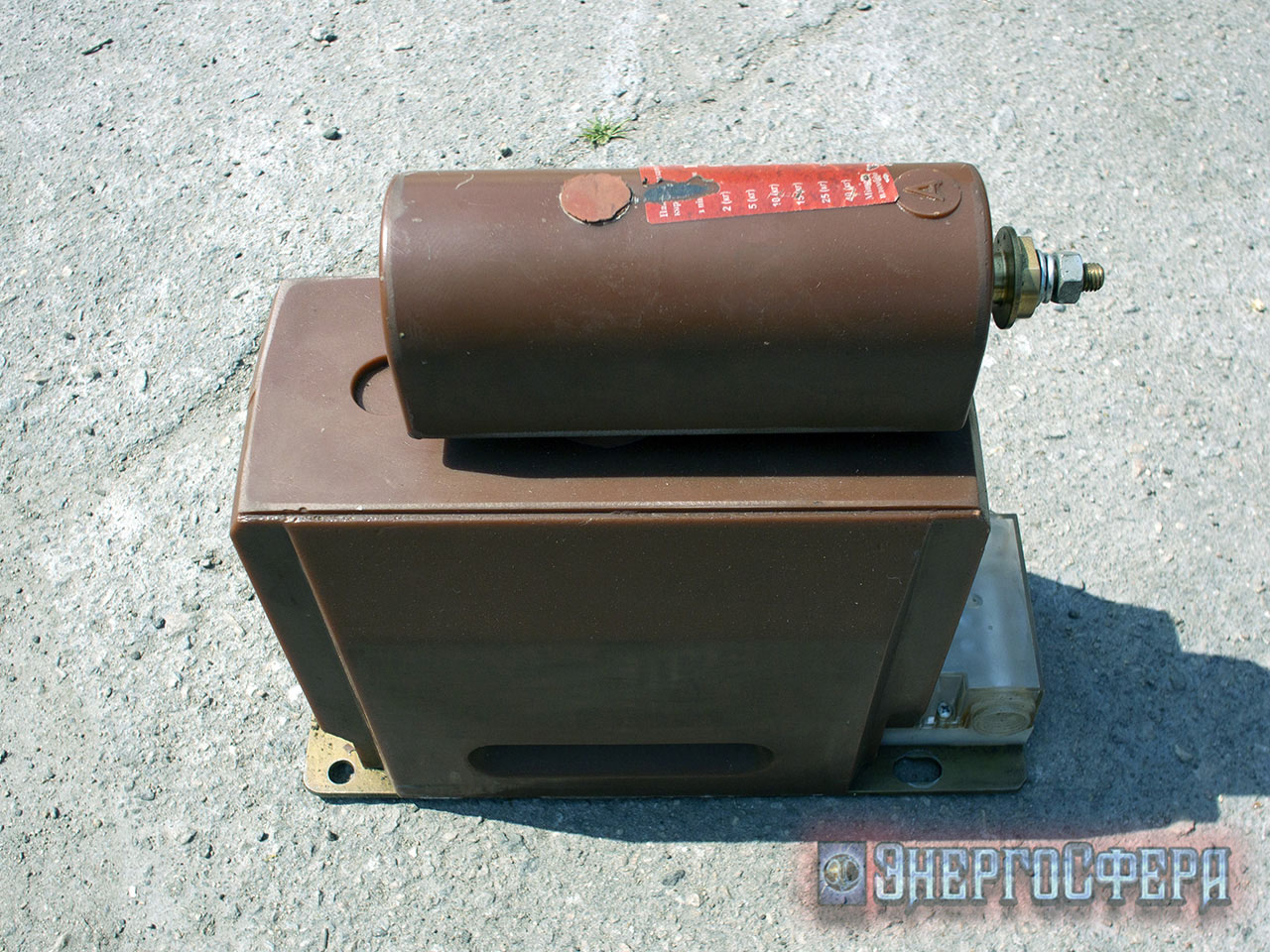

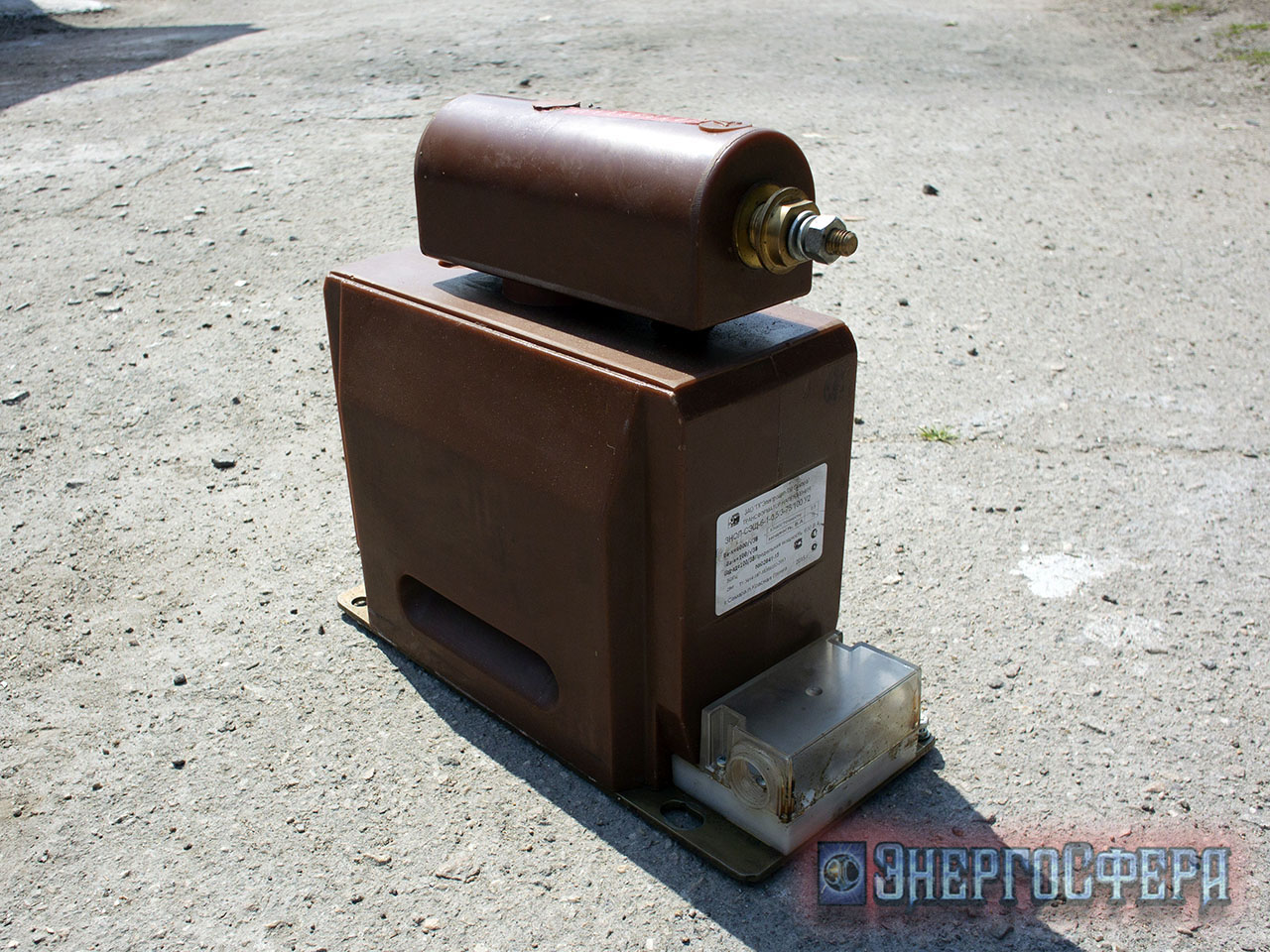

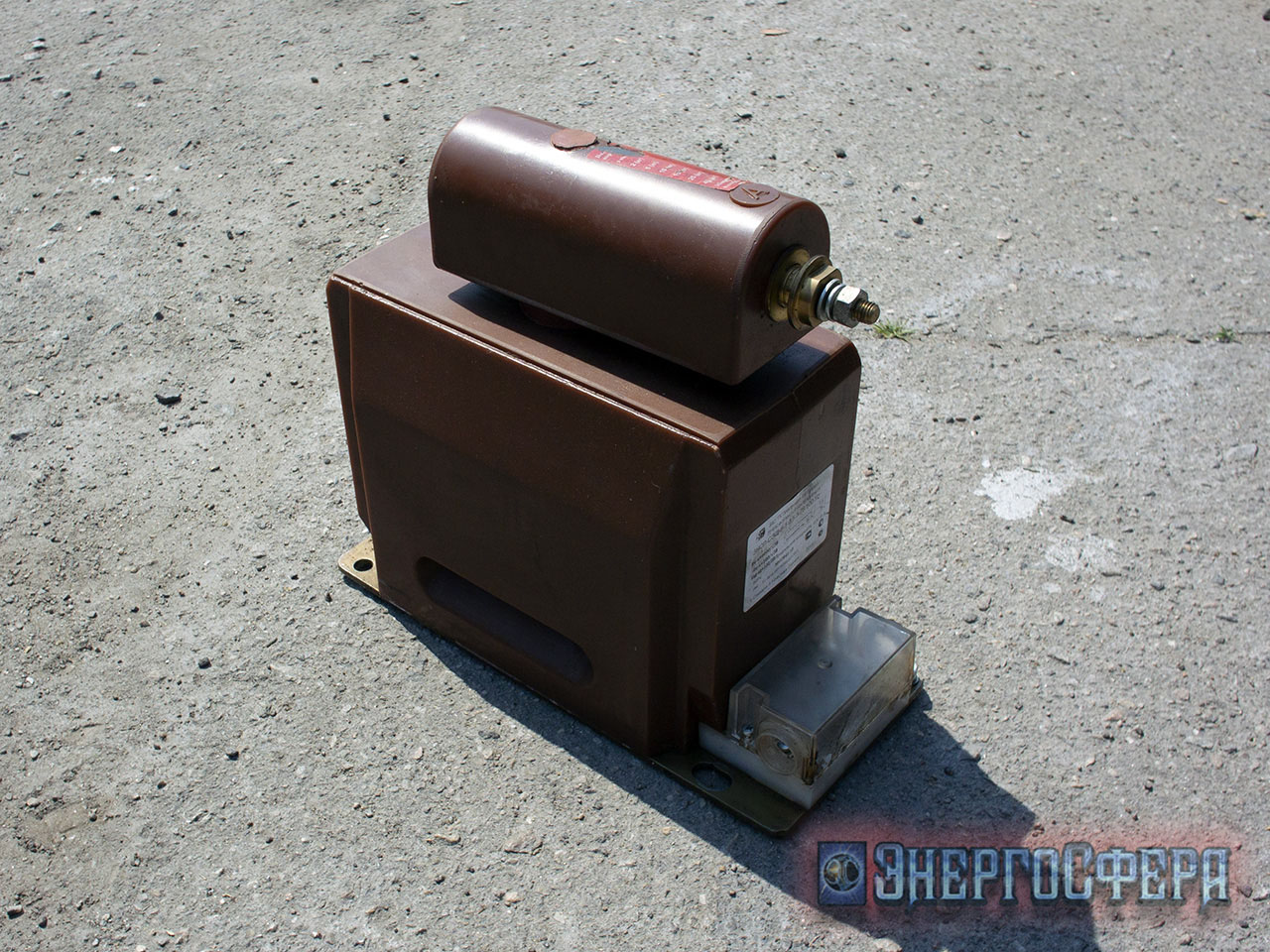

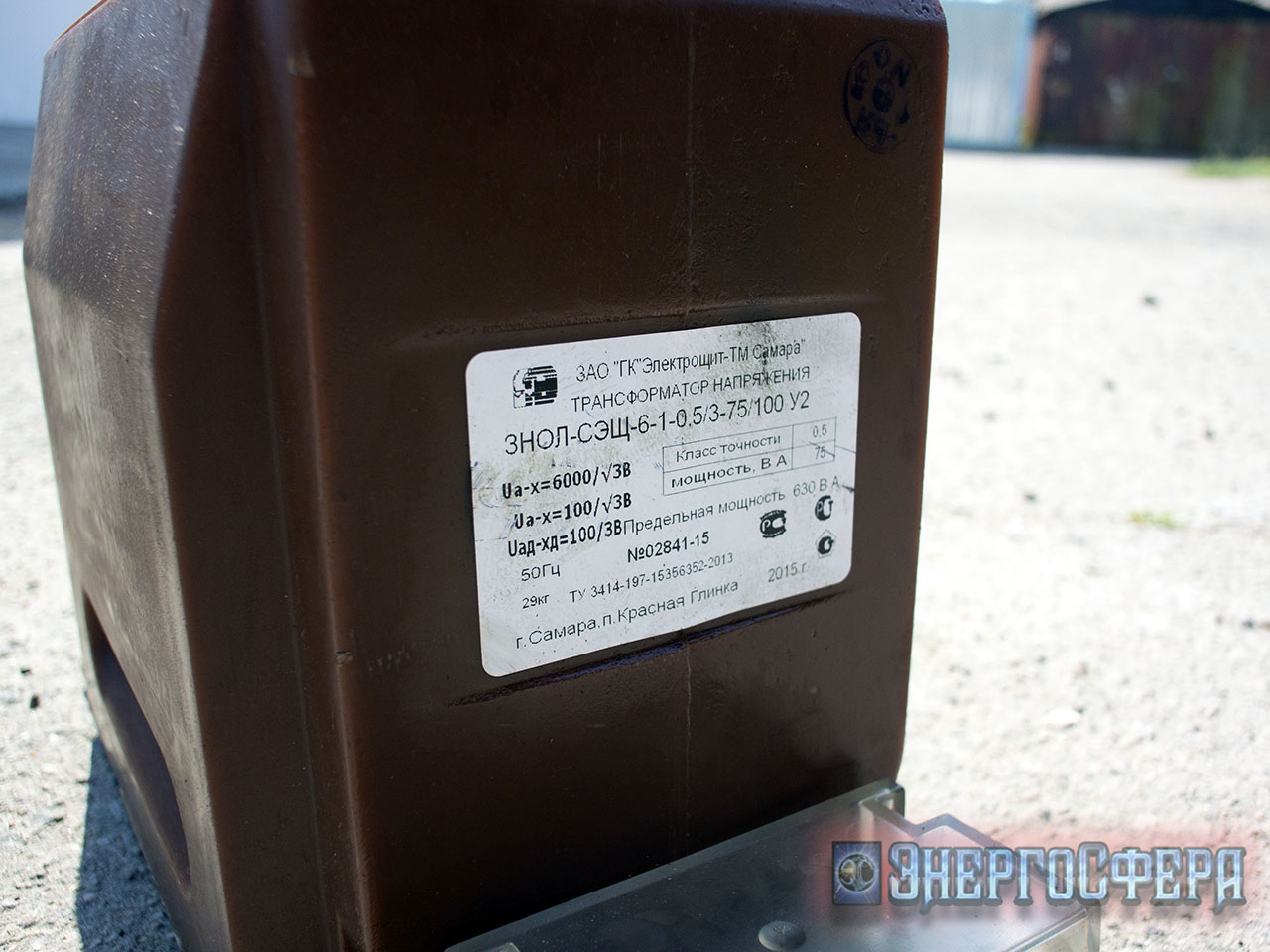

Фото трансформатора ЗНОЛ-СЭЩ-6-1:
