Трансформатор НОМ-35-66

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор НОМ-35-66Трансформатор НОМ-35-66 – это однофазный масляный незаземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц.

Трансформатор НОМ-35-66  изготавливается в климатическомЧертеж трансформатора НОМ-35-66 исполнении "У", "УХЛ", "О" или "Т" категории размещения 1, 2 или 4 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C - для исполнения "УХЛ1" и "УХЛ2"; от -45°C до +40°C - для исполнения "У1" и "У2"; от -10°C до +45°C – для исполнения "Т1" и "Т2"; от +1°C до +45°C – для исполнения "Т4"; от -60°C до +45°C - для исполнения "О1" и "О2";
- Неагрессивная и не взрывоопасная окружающая среда.
Чертеж, габаритные и установочные размеры трансформатора НОМ-35-66

Трансформатор НОМ-35-66 имеет следующую конструкцию.Конструкция трансформатора НОМ-35-66 Основные конструктивные части трансформатора НОМ-35-66 - магнитная система, выполненная из электротехнической стали; первичной и вторичной обмоток с высоковольтной изоляцией; вспомогательных конструктивных деталей, соединяющих трансформатор в единую конструкцию. Магнитопровод трансформатора НОМ-35-66 изготавливают из листов холоднокатаной электротехнической стали. Магнитопровод шихтованный и имеет бесшпилечную конструкцию. Ярмо имеет прямоугольную форму, а сечение стержней - ступенчатое. Обмотки трансформатора напряжения изготавливают катушечные и многослойные цилиндрические. Для намотки обмоток трансформатора НОМ-35-66 используют круглые медные провода. При атмосферных разрядах возникают импульсные перенапряжения, поэтому для защиты трансформатора в обмотках высокого напряжения устанавливают электростатический экран, изготовленный из тонкой листовой фольги или латуни. Экран соединяется при помощи гибкого провода с концом обмотки высокого напряжения. Бак и крышка бака трансформатора НОМ-35-66 изготавливается из листовой стали. В бак, наполненный маслом, помещают активную часть трансформатора напряжения. выводы вторичных обмоток подключаются к панели зажимов, которая находится в коробке на боковой стенке бака трансформатора. Коробка закрывается крышкой 8 с целью защиты обмоток от несанкционного доступа и воздействия атмосферных явления. Подключение проводов к измерительным приборам производится через штуцер 7.  К выводу 2, находящемуся на расширителе 3 подключают провода от сети высокого напряжения. Для контроля уровня масла в трансформаторе на маслорасширителе имеется маслоуказатель 4. Слив и отбор проб масла производится через пробку 6, закрытую болтом. Заземление корпуса трансформатора осуществляется через заземляющий болт 5.

Основные технические характеристики трансформатора НОМ-35-66:
 Наименование параметра Величина
 Значение номинального напряжения первичной обмотки, В 20000
35000
Значение номинального напряжения вторичной обмотки, В  100
Значение номинальной мощности трансформатора, ВА, при работе в классах точности
0,5
1
3

150
250
600
Значение предельной мощности трансформатора вне класса точности, ВА
1000
Значение частоты переменного тока, Гц
50 или 60
Схема и группа соединений обмоток
1/1-0
Значение испытательного напряжения обмоток, кВ
ВН
НН

95
2
 Масса, кг
полная
масла

92
18

Видео трансформатора НОМ-35-66:

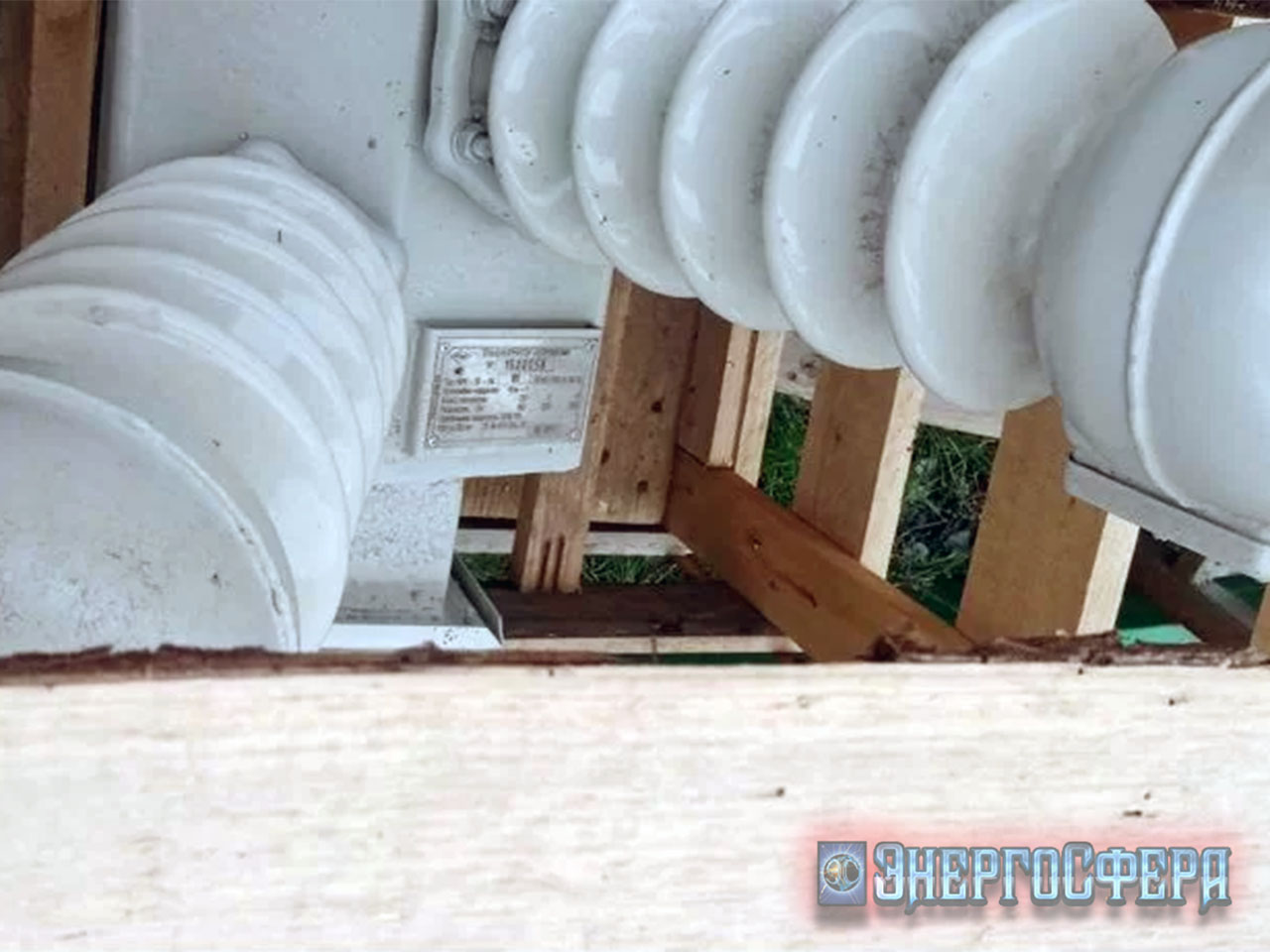

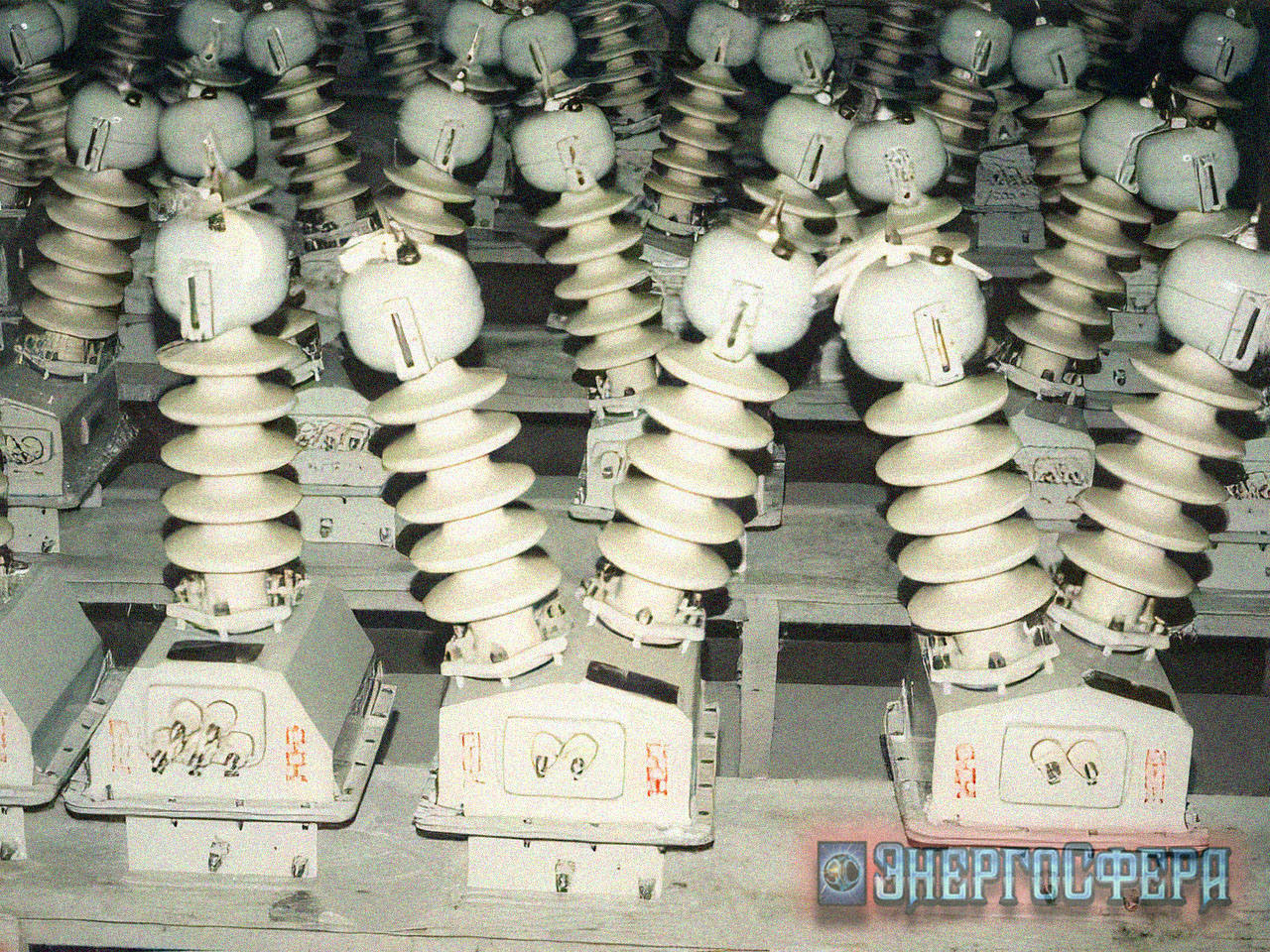

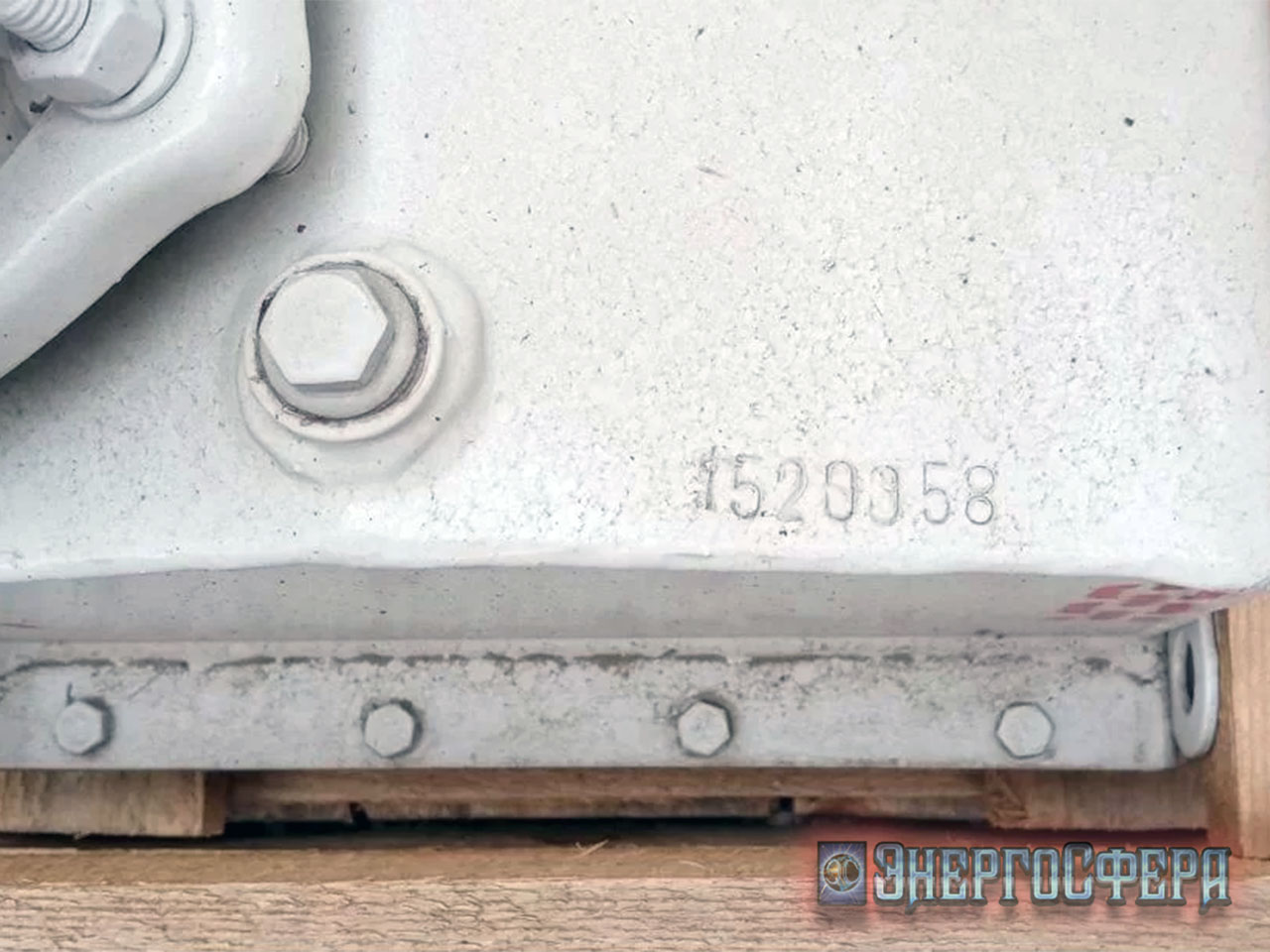

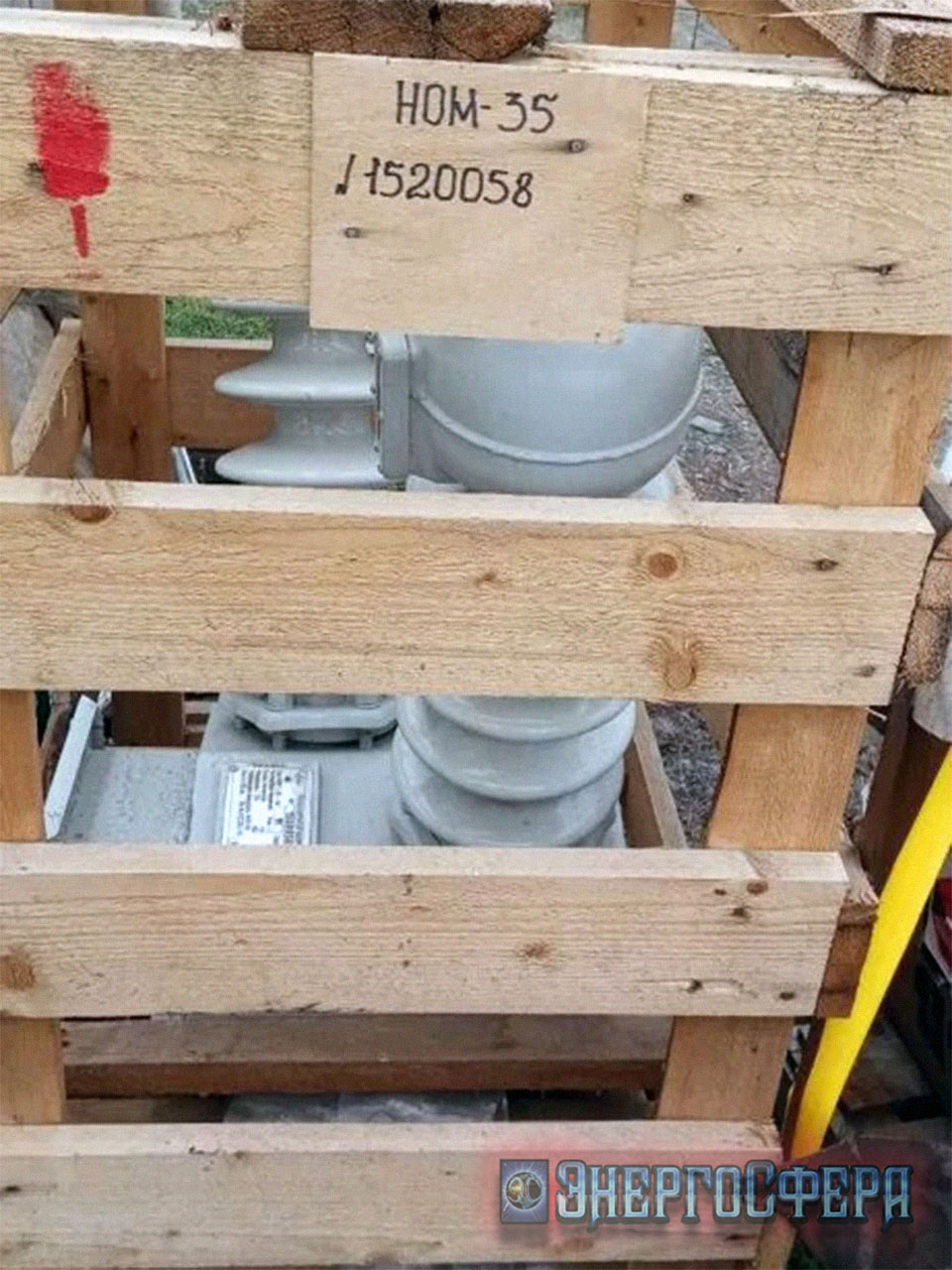

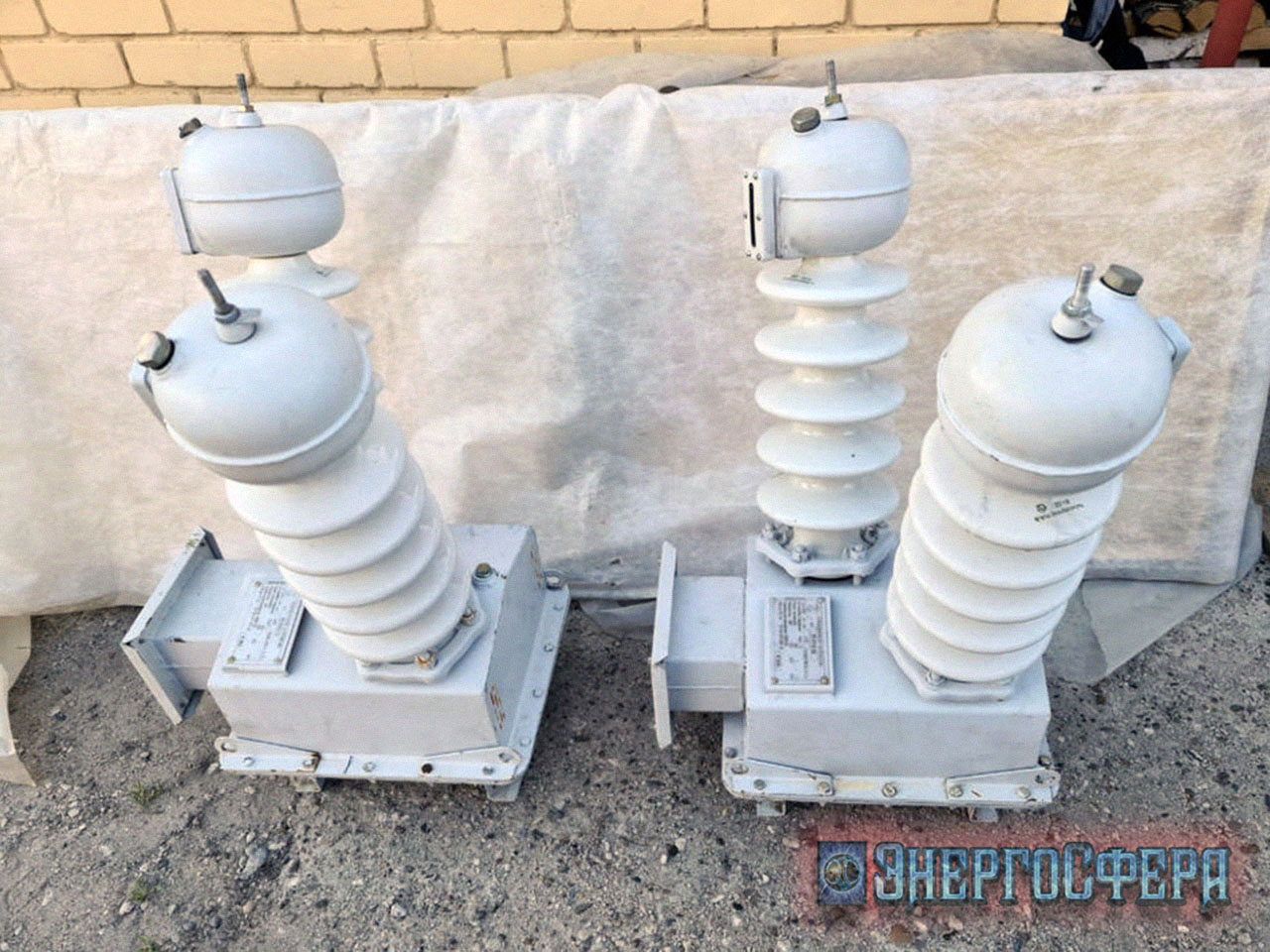

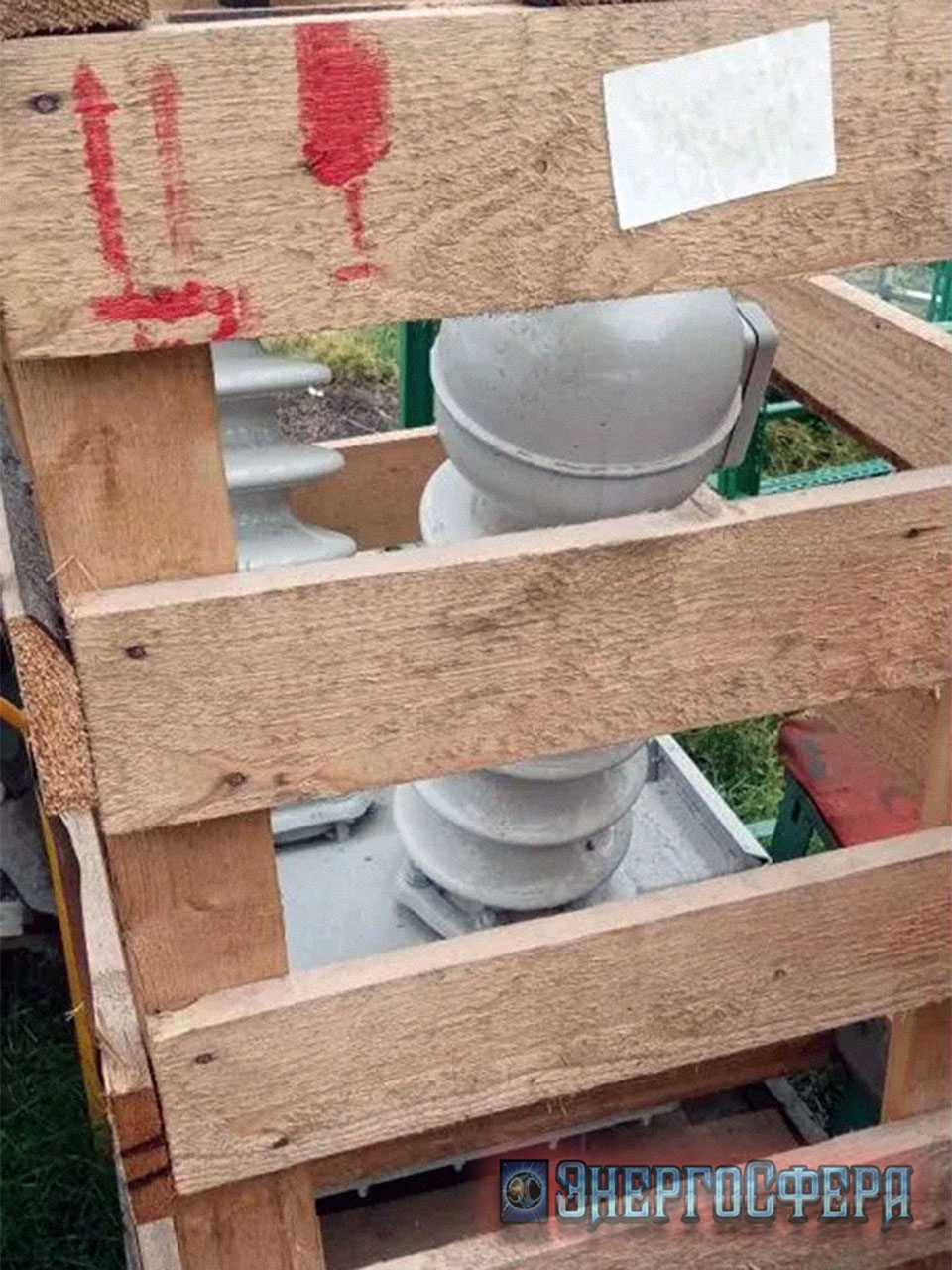

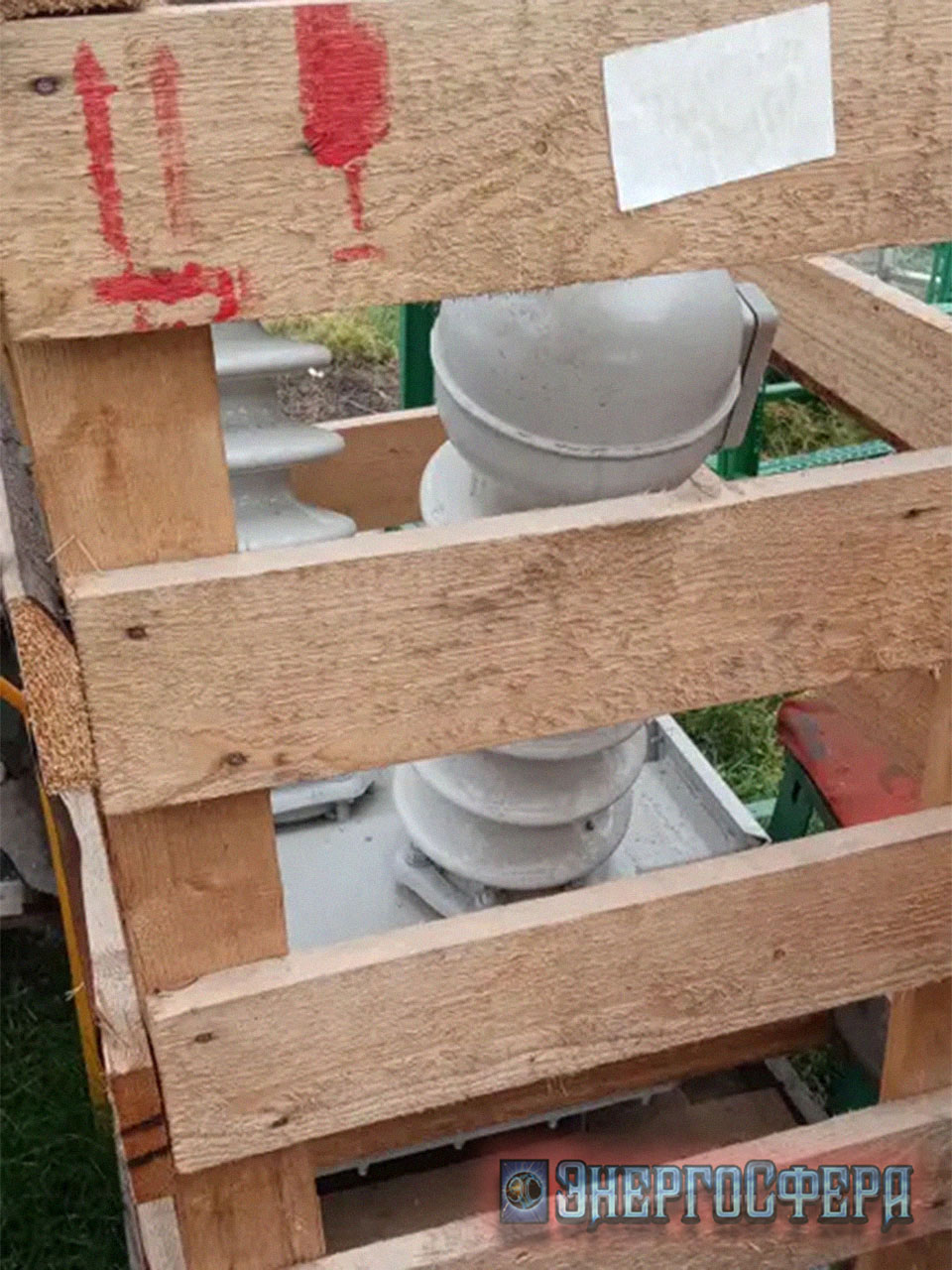

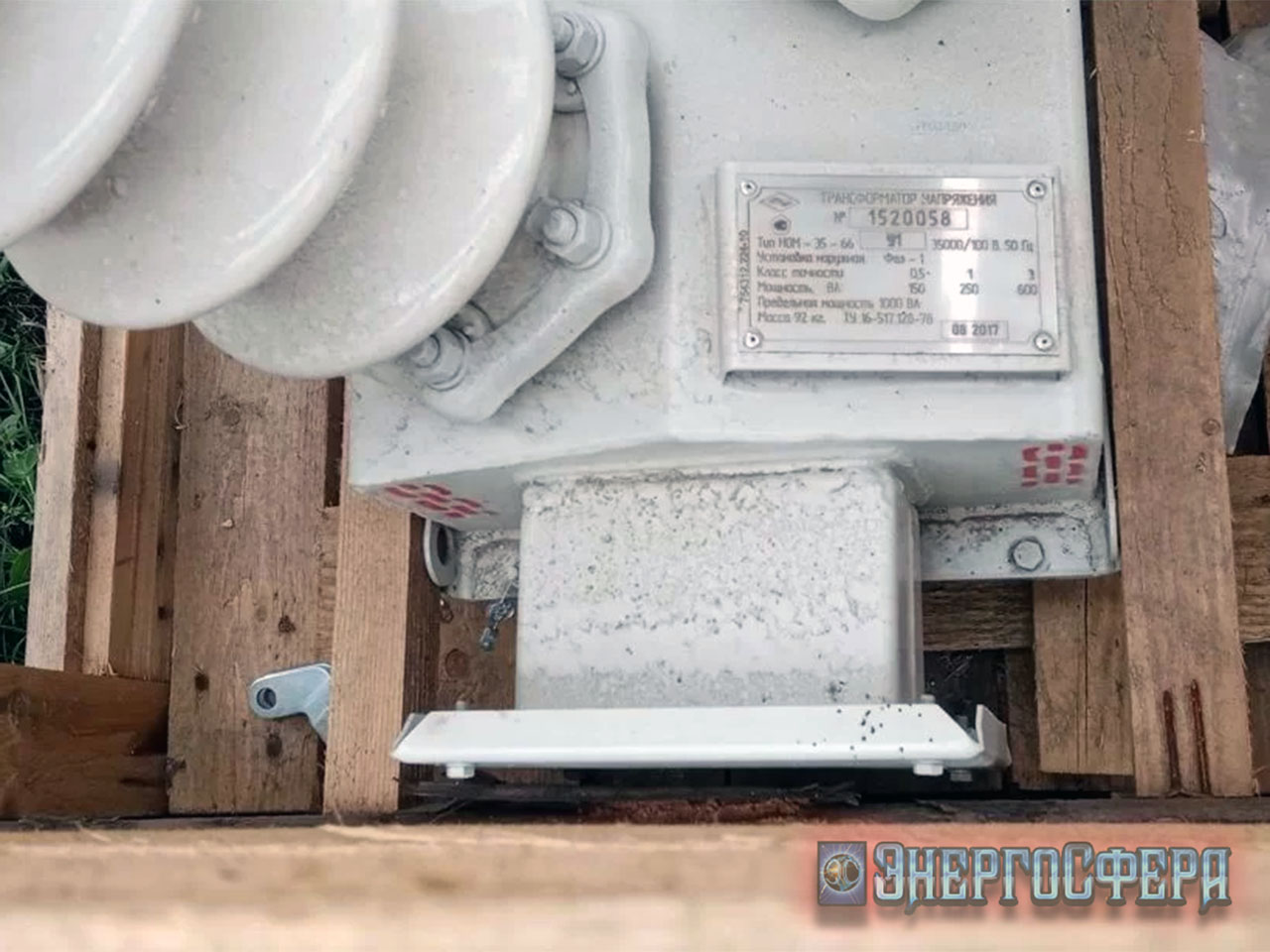

Фото трансформатора НОМ-35-66:
Заказывайте трансформатор НОМ-35-66 в компании “ЭнергоСфера” по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
