Трансформатор ЗНОМ-35 (ЗНОМ-40,5)

Трансформатор ЗНОМ-35 (ЗНОМ-40,5) – это однофазный масляный заземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях переменного тока промышленной частоты 50 Гц с изолированной нейтралью или сетях заземленных через дугогасящий реактор.

Трансформатор ЗНОМ-35 (ЗНОМ-40,5) имеет климатическое исполнение "У" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор ЗНОМ-35 (ЗНОМ-40,5) соответствует требованиям ДСТУ IEC 60044-2:2008 и имеет следующую конструкцию. Основные конструктивные части трансформатора ЗНОМ-35 (ЗНОМ-40,5) – магнитопровод стержневого типа, изготовленный из листов холоднокатаной электротехнической стали высокого качества; обмотки с изоляцией; прочие конструктивные детали, служащие для соединения отдельных частей в одну единую конструкцию. Обмотки имеют цилиндрическую, слоевую конструкцию. Активную часть трансформатора типа ЗНОМ-35 (ЗНОМ-40,5) помещают в металлический корпус (бак), наполненный маслом. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. На крышке бака расположены выводы первичных обмоток. Выводы вторичных обмоток и заземляемый высоковольтный вывод первичной обмотки расположены на панели зажимов, которая размещена в коробке на боковой стенке бака. Трансформатор ЗНОМ-35 имеет маслорасширитель, который находится на высоковольтном вводе первичной обмотки. Выводы вторичных обмоток закрываются крышкой и пломбируются.

Чертеж, габаритные и установочные размеры трансформатора ЗНОМ-35 (ЗНОМ-40,5)

Основные технические характеристики трансформатора ЗНОМ-35 (ЗНОМ-40,5):

Наименование параметра	Величина
Значение номинального напряжения первичной обмотки, В	35000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3
Значение наибольшего рабочего напряжения, В	36000/√3
Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классах точности - 0,5 - 1 - 3	150 250 600
Значение номинальной мощности дополнительной вторичной обмотки, В, при напряжении 100В	600
Значение предельной мощности трансформатора вне класса точности, ВА	1000
Значение частоты переменного тока, Гц	50
Схема и группа соединений обмоток	1/1/1-0-0
Масса, кг	78

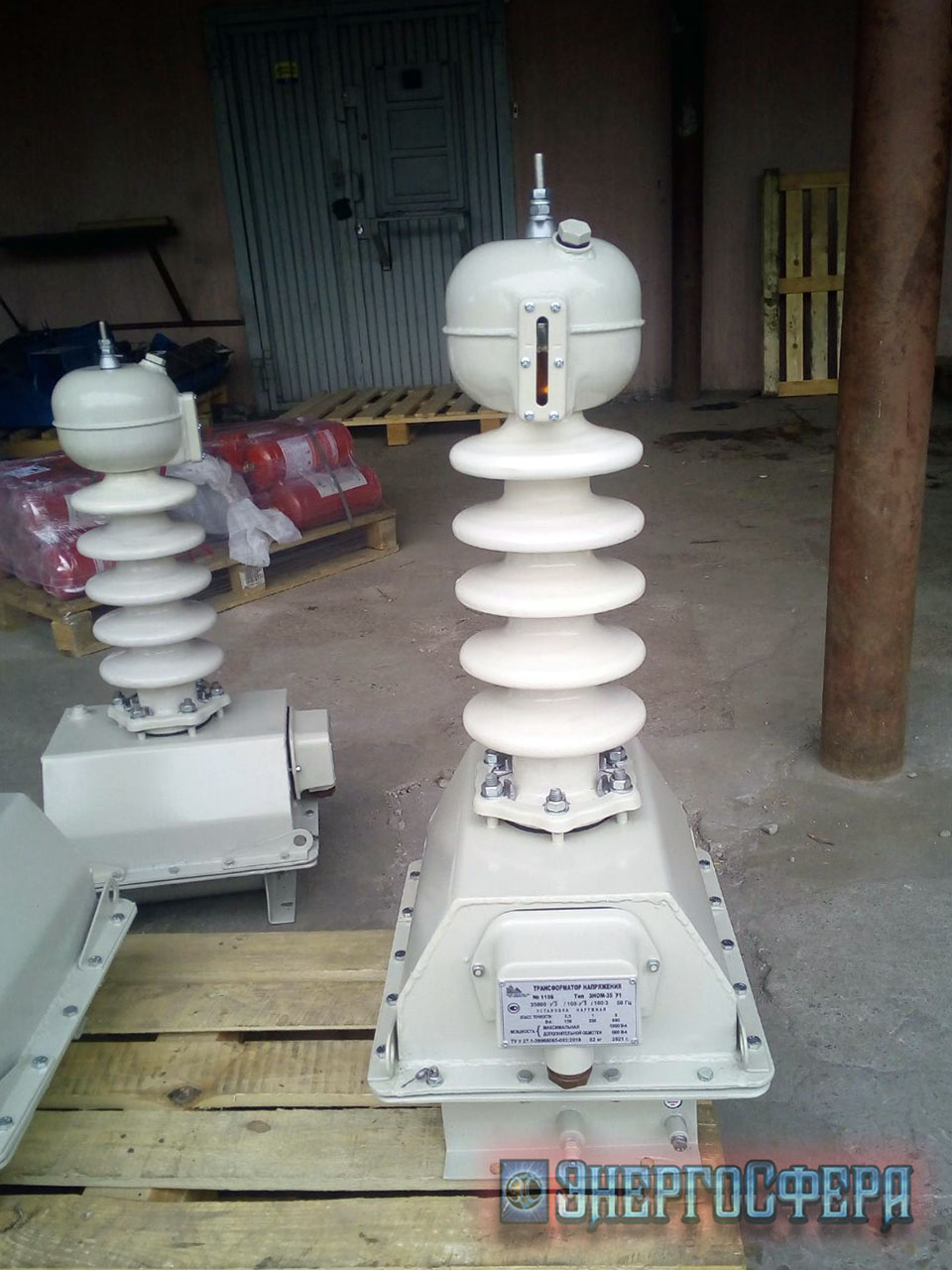

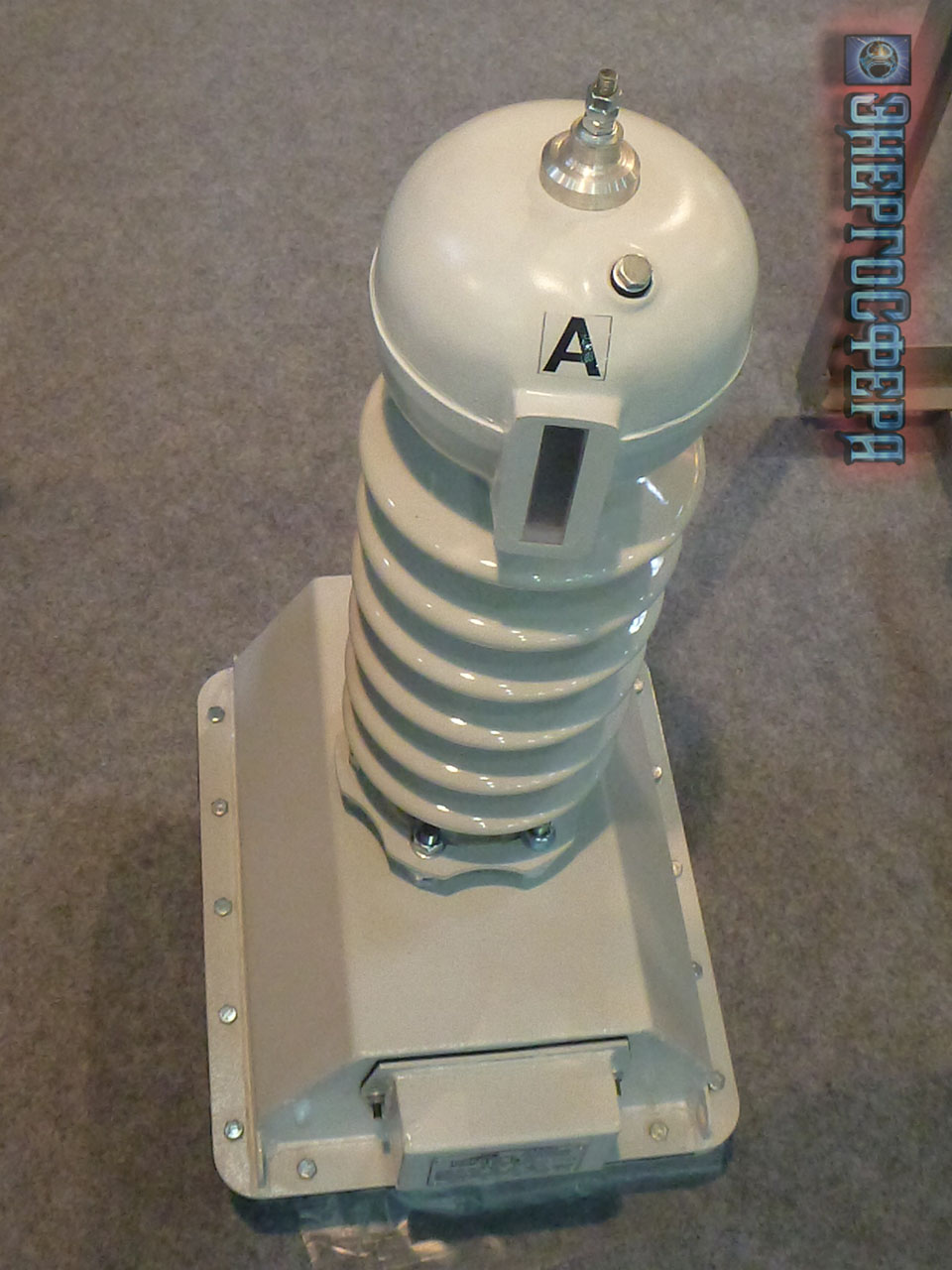

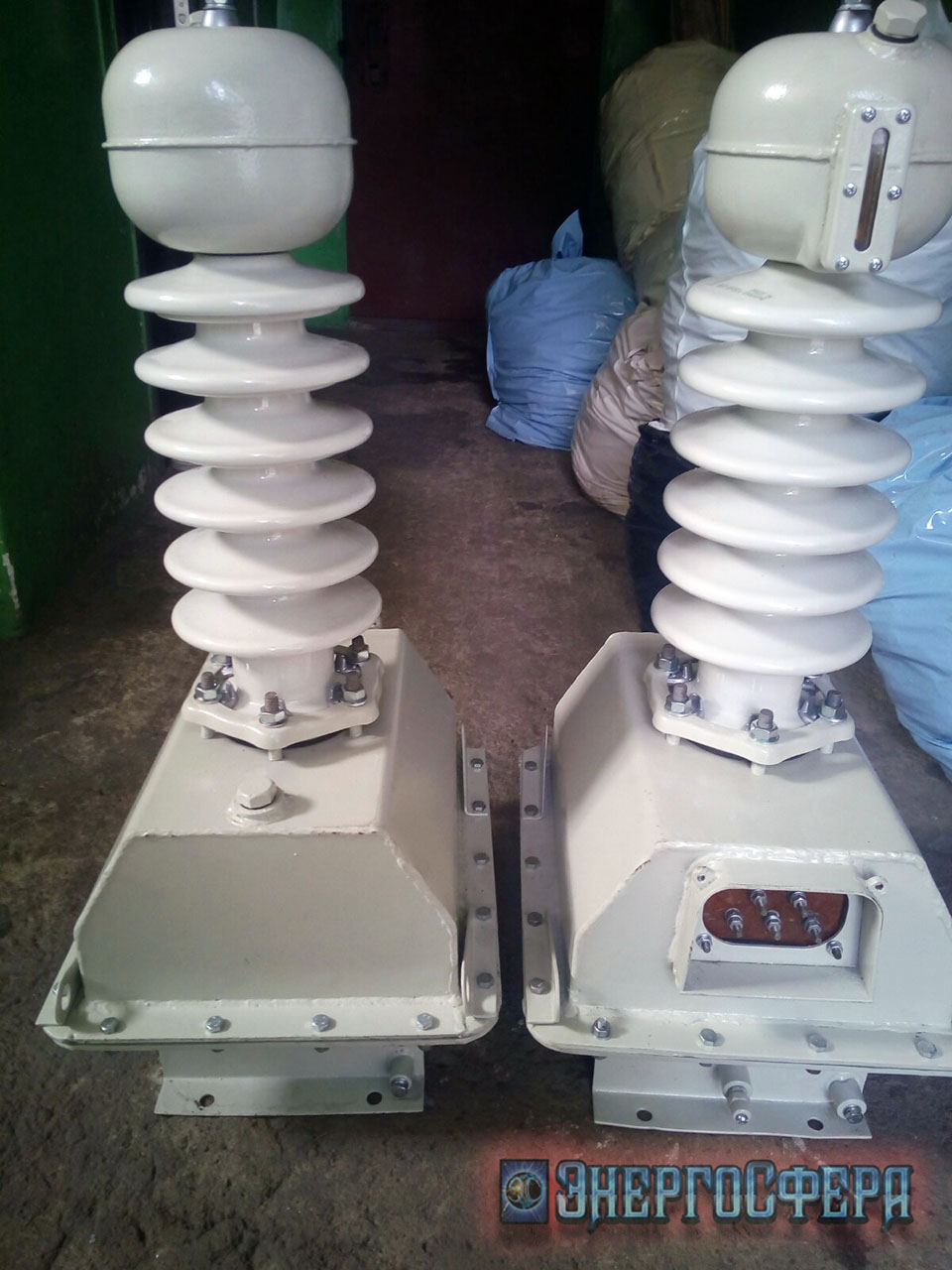

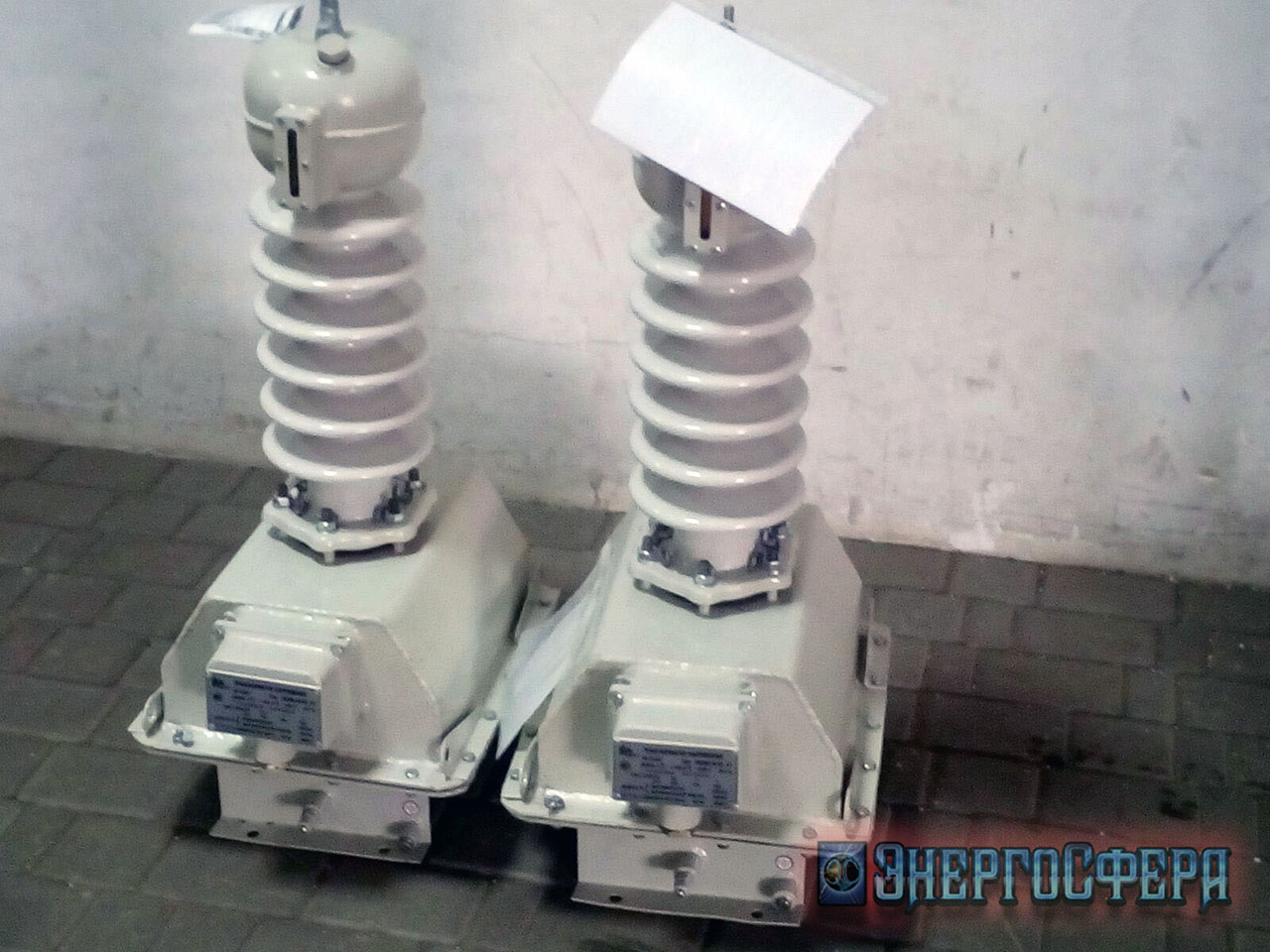

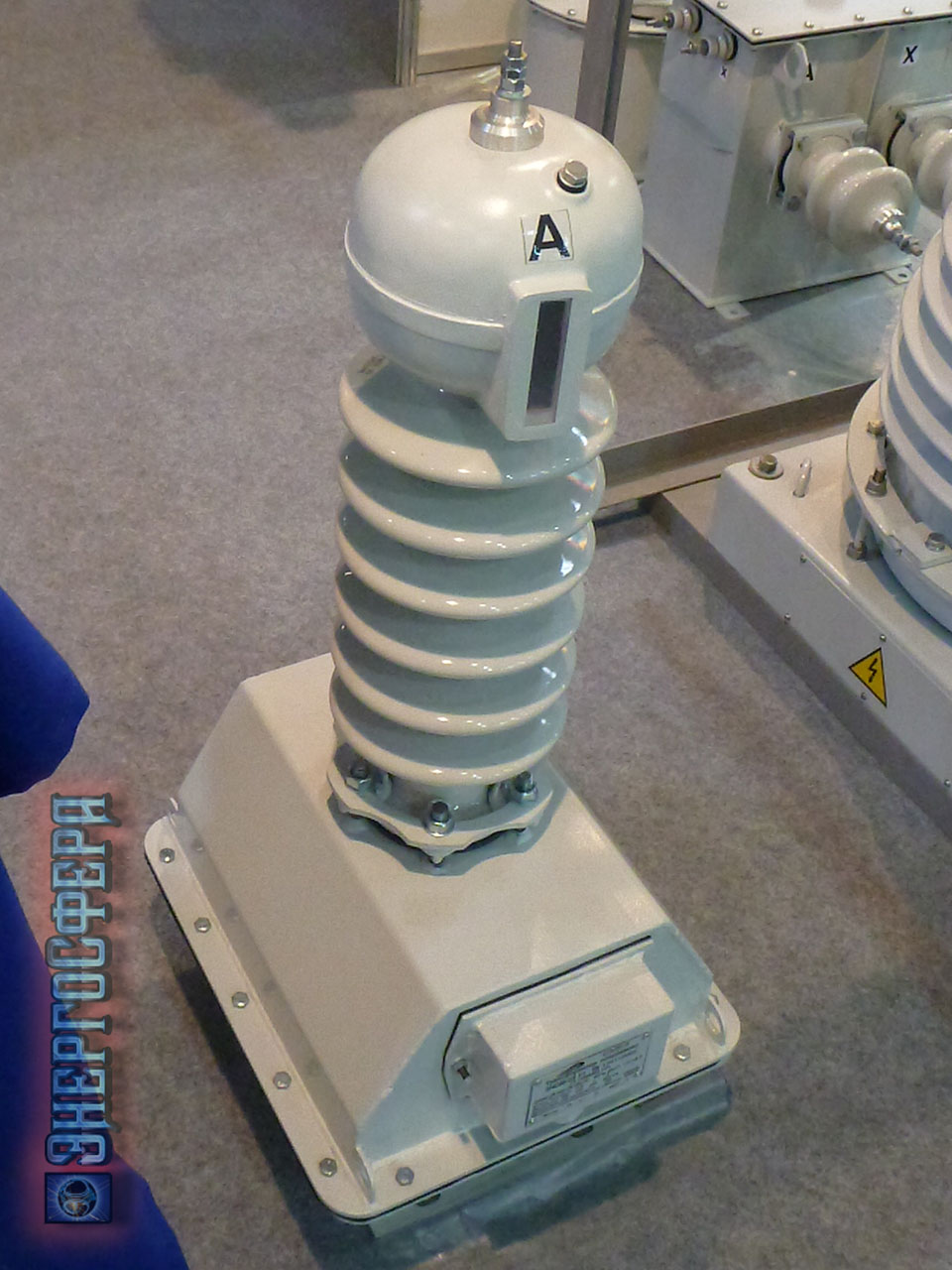

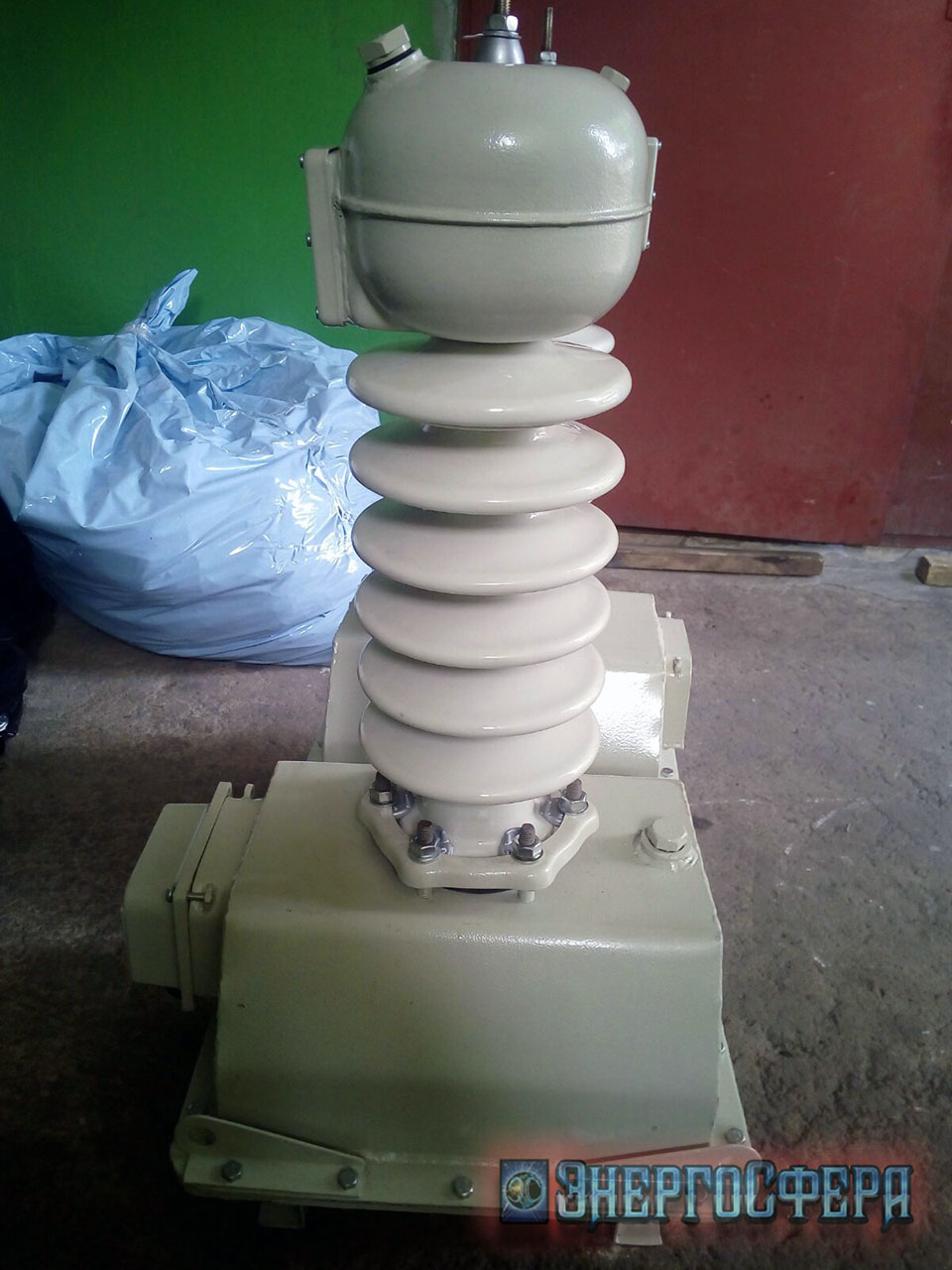

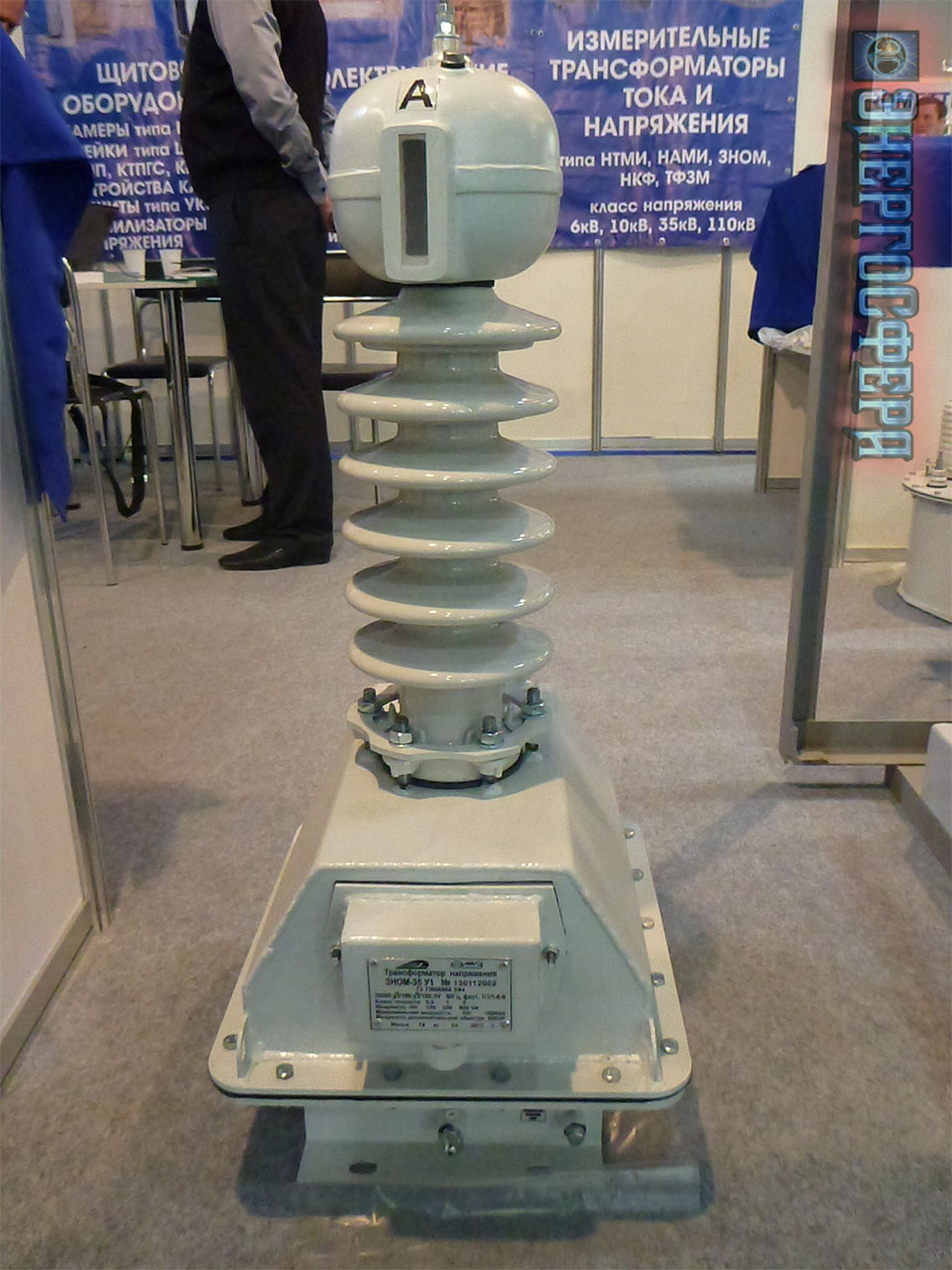

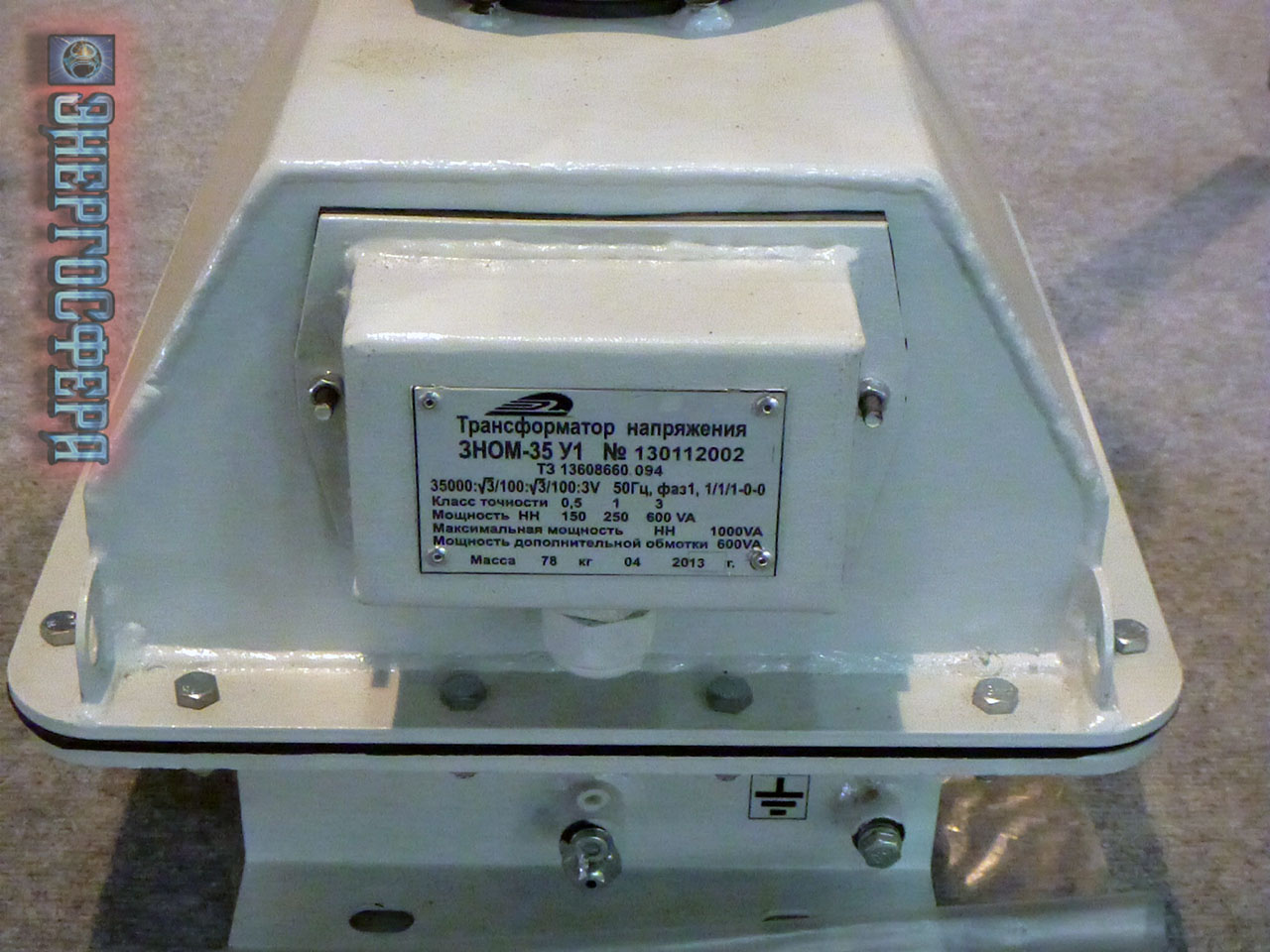

Фото трансформатора ЗНОМ-35 (ЗНОМ-40,5):

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/odnofaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-35kv/transformator-znom-35-znom-40-5.html#sigProId137d0f3786

Заявки на Трансформатор ЗНОМ-35 (ЗНОМ-40,5) принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
