Трансформатор ЗНОМП-40,5 с силиконовым изолятором

Трансформатор ЗНОМП-40,5 с силиконовым изоляторомТрансформатор ЗНОМП-40,5 с силиконовым изолятором - это однофазный масляный заземляемый трансформатор напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц.

Трансформатор ЗНОМП-40,5 с силиконовым изолятором имеет климатическое исполнение "У", "ХЛ" или "Т" категории размещения 1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте, не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C - для исполнения "У",  от -60°C до +40°C - для исполнения "ХЛ"и -10°C до +45°C – для исполнения "Т";
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор ЗНОМП-40,5 с силиконовым изолятором имеет следующую конструкцию.Основные конструктивные части трансформатора ЗНОМП-40,5 с силиконовым изолятором – магнитопровод шихтованного типа, изготовленный   из листов холоднокатаной электротехнической стали высокого качества; обмотки с изоляцией; прочие конструктивные детали, служащие для соединения отдельных частей в одну единую конструкцию. Первичная обмотка изготавливается многослоевой цилиндрической, выполнена тонким медным проводом круглого сечения. Активную часть трансформатора типа ЗНОМП-40,5 с силиконовым изоляторомЧертеж трансформатора ЗНОМП-40,5 с силиконовым изолятором - помещают в бак, наполненный маслом. Баки трансформаторов данного типа и крышки баков изготавливаются из листовой стали. На баке расположены коробка выводов вторичных обмоток, заземляемый высоковольтный вывод первичной обмотки а также отверстия для крепления трансформатора на месте установки. Основу изоляции составляет трансформаторная бумага, пропитанная трансформаторным маслом. Высоковольтный вывод первичной обмотки проходит через силиконовый изолятор, наполненный трансформаторным маслом. Сверху изолятора находится маслорасширитель с узлом герметизации. Благодаря специальной маломасляной конструкции и наличию узла герметизации трансформатор ЗНОМП-40,5 с силиконовым изолятором эксплуатируется на протяжении всего срока без проверки характеристик масла. Данный трансформатор обеспечивает учет электроэнергии в классе точности 0,2.
Чертеж, габаритные и установочные размеры трансформатора ЗНОМП-40,5 с силиконовым изолятором

Основные технические характеристики трансформатора ЗНОМП-40,5 с силиконовым изолятором:
Наименование параметра Величина
Значение номинального напряжения первичной обмотки, В 35000/√3
Значение наибольшего рабочего напряжения, В 40500/√3
Значение номинального напряжения основной вторичной обмотки, В 100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В
100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при работе в классах точности
- 0,2
- 0,5
- 1

100
200
300
Значение номинальной мощности дополнительной вторичной обмотки в классе точности 3P, ВА
 800
Значение предельной мощности трансформатора, ВА
 1200
Значение частоты переменного тока, Гц
 50
Значение удельной длины пути утечки внешней изоляции, см/кВ
 2,25
Значение испытательного напряжения грозового импульса внутренней изоляции, кВ
- полный импульс
- срезанный импульс

190
220
Значение испытательного напряжения грозового импульса внешней изоляции, кВ
- полный импульс
- срезанный импульс

190
220
Значение одноминутного испытательного напряжения промышленной частоты электрической прочности внутренней и внешней изоляции, кВ
95
Масса, кг
- трансформатора
- масла

155
20

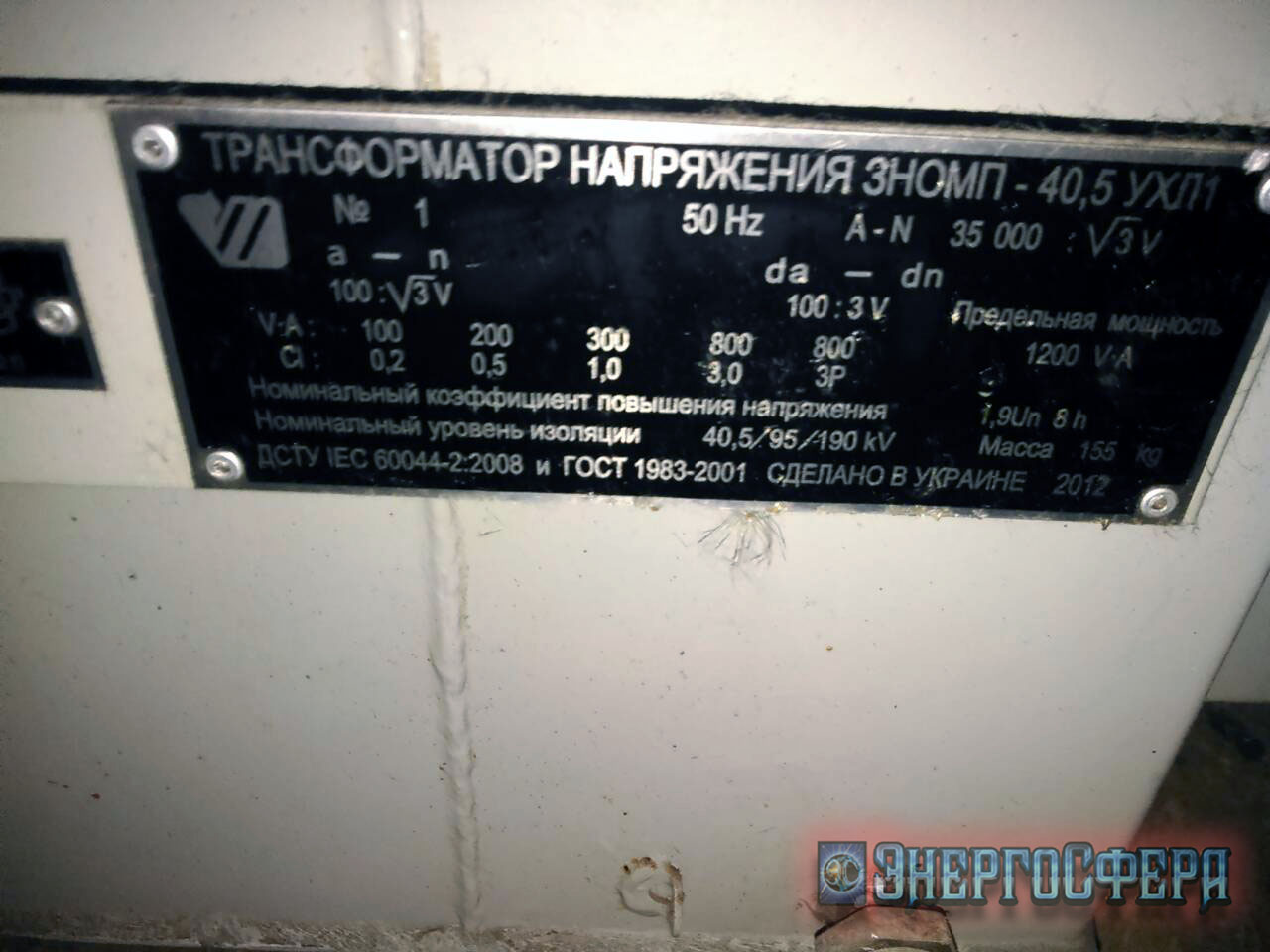

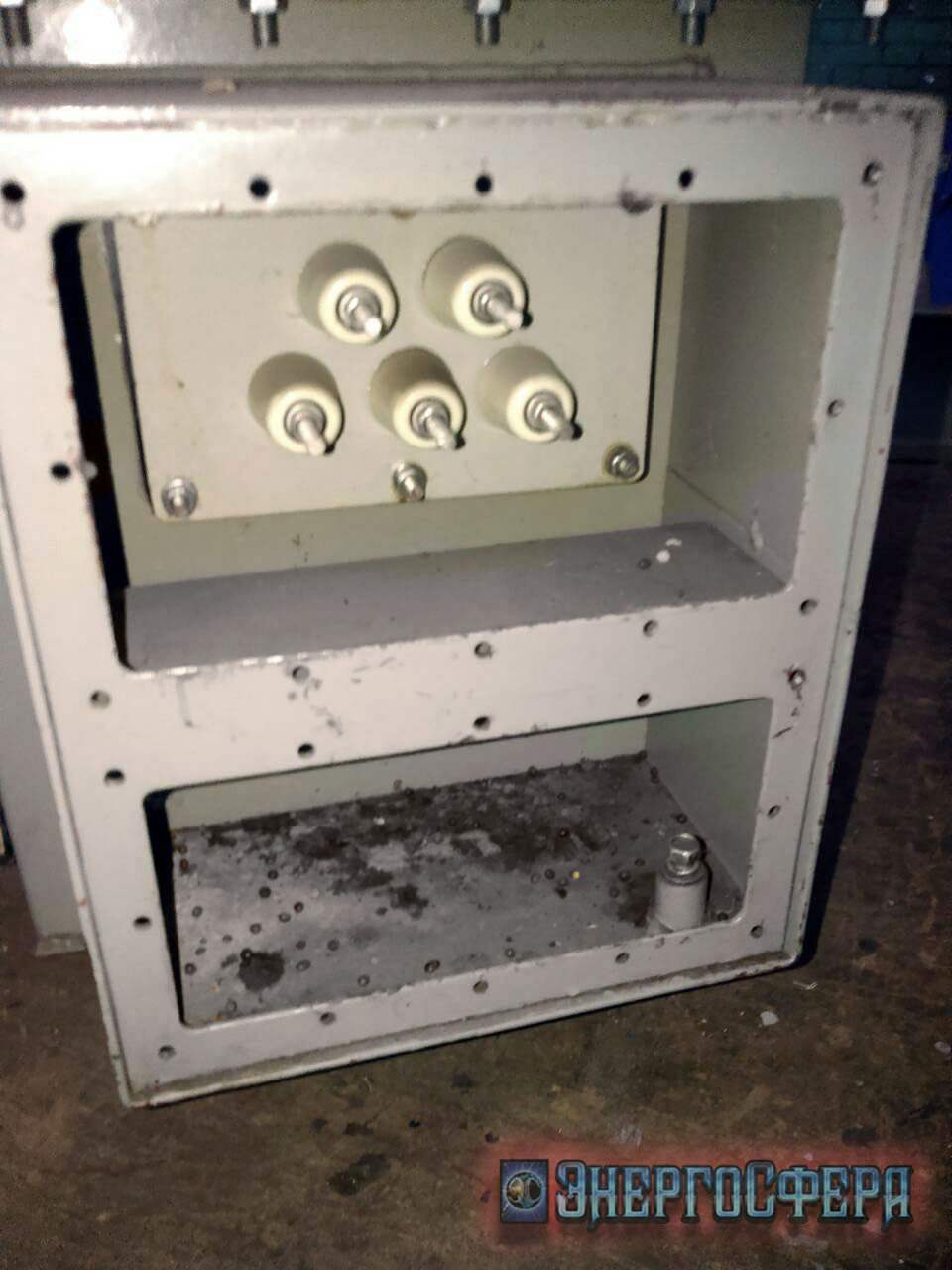

Фото трансформатора ЗНОМП-40,5 с силиконовым изолятором:

Заявки на Трансформатор ЗНОМП-40,5 с силиконовым изолятором принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
