Трансформатор 3хЗНОЛ.06-10

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор 3хЗНОЛ.06-10Трансформатор 3хЗНОЛ.06-10 – трехфазный антирезонансный трансформатор напряжения, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор 3хЗНОЛ.06-10 устанавливается в комплектные распределительные устройства и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор 3хЗНОЛ.06-10 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора 3хЗНОЛ.06-10
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +55°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.
Чертеж, габаритные и установочные размеры трансформатора 3хЗНОЛ.06-10

Основные технические характеристики трансформатора 3хЗНОЛ.06-10:
Параметр Величина
Класс напряжения, кВ 10
Значение наибольшего рабочего напряжения, В 12000
Значение номинального первичного напряжения, В 10000; 10500; 11000
Значение номинального вторичного напряжения, В 100
Классы точности 0,2; 0,5; 1; 3
Значение трехфазной мощности при работе в классе точности:
0,2
0,5
1
3

150
225
450
900
Значение напряжения на выводах разомкнутого треугольника дополнительных вторичных обмоток:
- при симметричном режиме работы сети не более, В
- при замыкании одной из фаз на землю, В


3
от 90 до 110
 Величина мощности нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток при напряжении 100В, индуктивной нагрузке и коэффициенте мощности 0,8, ВА  400
 Номинальная частота, Гц  50

Основные технические характеристики трансформаторов напряжения, применяемых в трехфазной антирезонансной группе типа 3хЗНОЛ.06-10:
Параметр Величина
Величина номинального напряжения первичной обмотки, В 10000/√3; 10500/√3; 11000/√3
Величина номинального напряжения основной вторичной обмотки, В 100/√3 или 110/√3
Классы точности 0,2; 0,5; 1; 3
Величина номинальной мощности основной вторичной обмотки, ВА (при активно-индуктивной нагрузке и коэффициенте мощности 0,8) при работе в классах точности:
0,2
0,5
1
3



50
75
150
300
Величина предельной мощности при работе вне класса точности, ВА  630
Величина предельно допустимого длительного первичного тока, А  0,10

Конструкция трансформатора  3хЗНОЛ.06-10. Трансформатор 3хЗНОЛ.06-10 состоит из трех однофазных трансформаторов напряжения типа ЗНОЛ.06-10 и трех резисторов типа С 5-35 В, 2,4 кОм, 100 Вт±5%, установленных на плите. Возможна установка других типов резисторов с аналогичными параметрами. Выводы первичных обмоток «X» заземлены через резисторы. Основные и дополнительные вторичные обмотки соединяются в необходимые схемы при монтаже трансформатора 3хЗНОЛ.06-10 в электроустановке.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

Видео трансформатора 3хЗНОЛ.06-10:

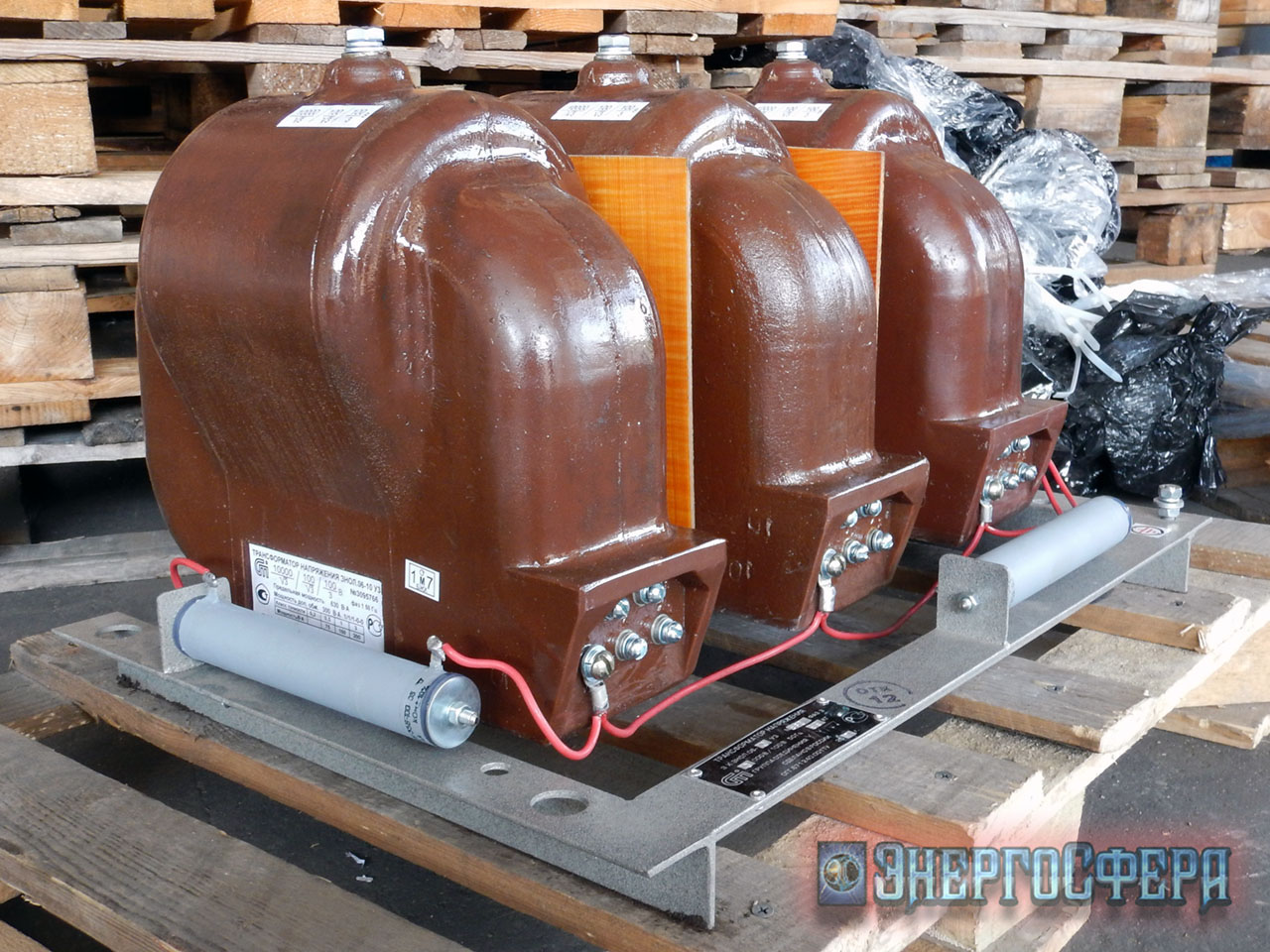

Фото трансформатора 3хЗНОЛ.06-10:
Заказывайте трансформатор 3хЗНОЛ.06-10 в компании ЭнергоСферапозвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
