Трансформатор 3хЗНОЛП-10

Трансформатор 3хЗНОЛП-10 – трехфазный антирезонансный трансформатор напряжения, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Включается в электрические сети переменного тока промышленной частоты 50 Гц и предназначен для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор 3хЗНОЛП-10 устанавливается в комплектные распределительные устройства и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор 3хЗНОЛП-10 имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +55°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% при температуре 25°C.

Чертеж, габаритные и установочные размеры трансформатора 3хЗНОЛП-10

Основные технические характеристики трансформатора 3хЗНОЛП-10:

Параметр	Величина
Класс напряжения, кВ	10
Значение наибольшего рабочего напряжения, В	12000
Значение номинального первичного напряжения, В	10000; 10500; 11000
Значение номинального вторичного напряжения, В	100
Классы точности	0,2; 0,5; 1; 3
Значение трехфазной мощности при работе в классе точности: - 0,2 - 0,5 - 1 - 3	150 225 450 900
Значение напряжения на выводах разомкнутого треугольника дополнительных вторичных обмоток: - режим работы сети симметричный, не более, В - режим работы - замыкание одной из фаз на землю, В	3 от 90 до 110
Значение мощности нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток при напряжении 100В индуктивной нагрузке и коэффициенте мощности 0,8, ВА	400
Значение номинальной частоты тока, Гц	50

Трансформаторы напряжения, применяемые в трехфазной антирезонансной группе типа 3хЗНОЛП-10 обладают следующими основными техническими характеристиками:

Параметр	Величина
Значение номинального напряжения первичной обмотки, В	10000/√3; 10500/√3; 11000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3 или 110/√3
Классы точности	0,2; 0,5; 1; 3
Значение номинальной мощности основной вторичной обмотки, ВА (при активно-индуктивной нагрузке и коэффициенте мощности 0,8) при работе в классах точности: - 0,2 - 0,5 - 1 - 3	50 75 150 300
Значение предельной мощности при работе вне класса точности, ВА	630
Значение предельно допустимого длительного первичного тока, А	0,10

Конструкция трансформатора 3хЗНОЛП-10. Трансформатор 3хЗНОЛП-10 состоит из трех однофазных трансформаторов напряжения типа ЗНОЛП-10 и трех резисторов типа С 5-35 В 2,4 кОм, 100 Вт±5% (возможна установка других типов резисторов с аналогичными параметрами), установленных на плите. Каждый из трансформаторов трехфазной группы содержит встроенное защитное предохранительное устройство. Защитное устройство выполняется в виде разборной конструкции с плавкой вставкой. Плавкая вставка представляет собой металлодиэлектрический резистор типа С2-33, С2-33-Н мощностью рассеяния 0,25Вт. Встроенное защитное предохранительное устройство трансформатора типа ЗНОЛП имеет индикатор срабатывания в виде подвижного стержня. Защитное предохранительное устройство – ремонтируемое, подлежит перезарядке. Электромагнитная часть трансформатора ЗНОЛП – не ремонтируемая.

Выводы первичных обмоток содержат встроенное защитное предохранительное устройство. Выводы первичных обмоток «X» заземлены через резисторы. Основные и дополнительные вторичные обмотки соединяются в необходимые схемы при монтаже трансформатора 3хЗНОЛП-10 в электроустановке.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

Видео трансформатора 3хЗНОЛП-10:

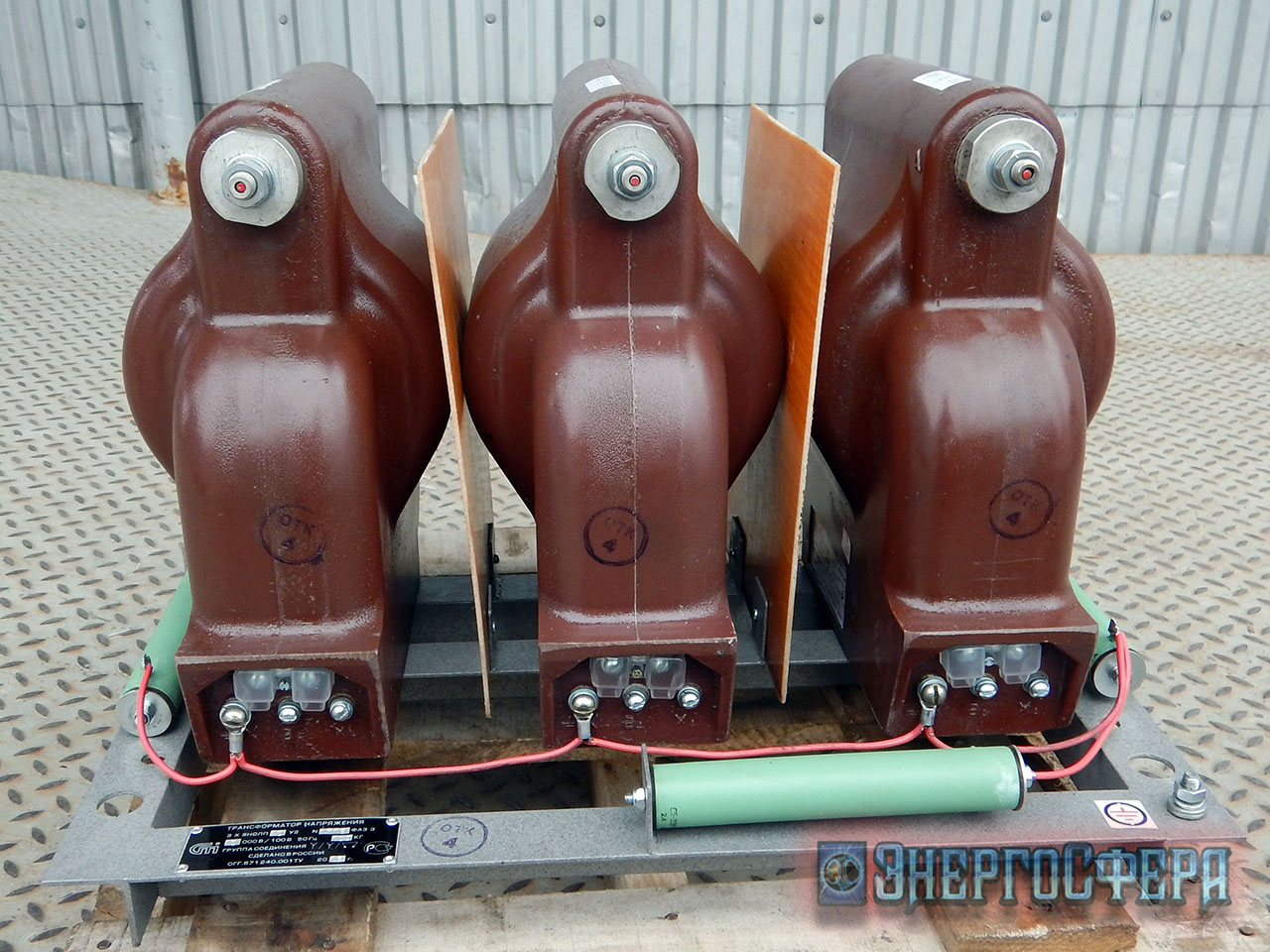

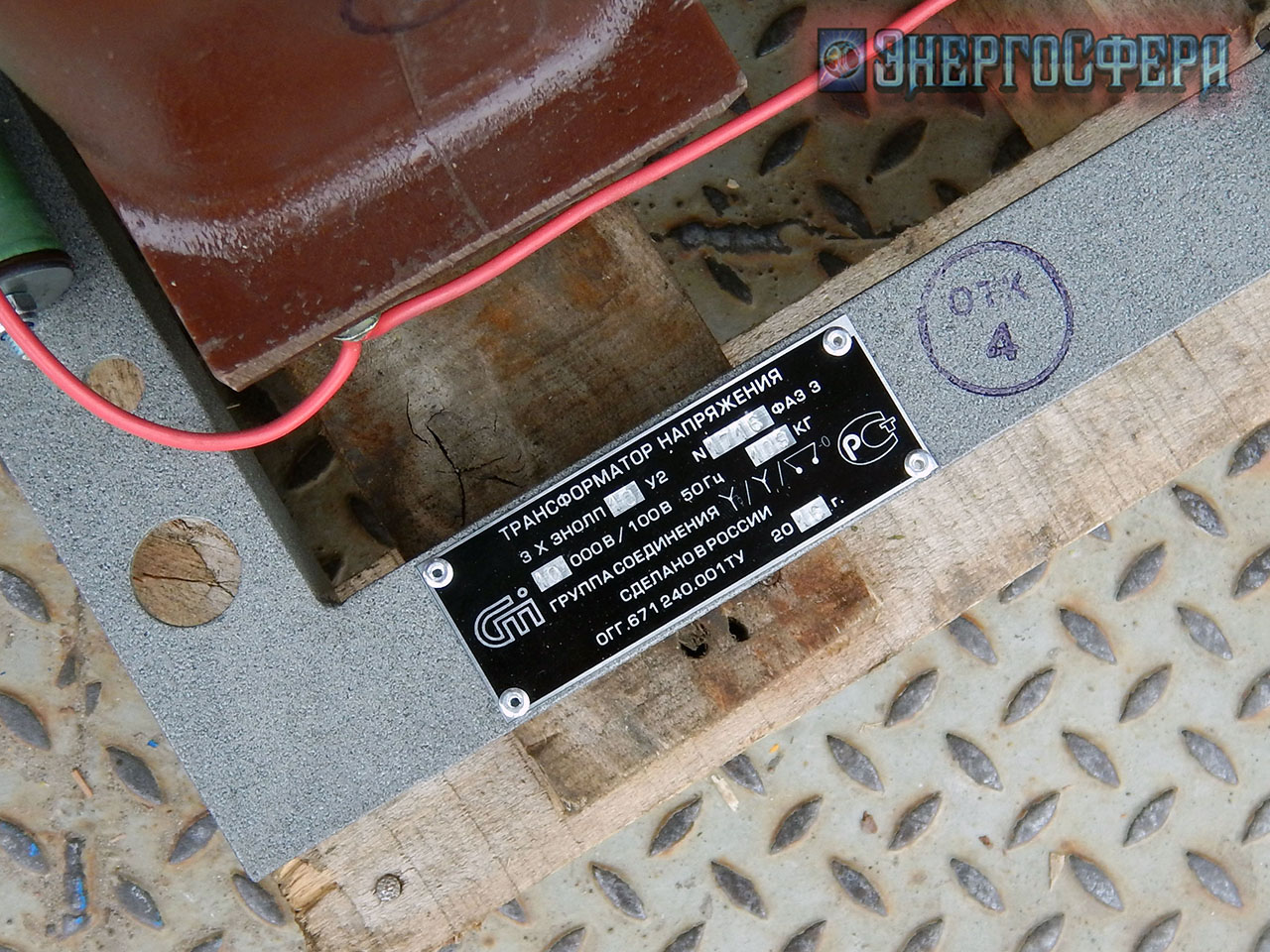

Фото трансформатора 3хЗНОЛП-10:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-litye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-3-znolp-10.html#sigProIdcb0987638b

Заявки на Трансформатор 3хЗНОЛП-10 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -

Автор: Денис Ярошенко
