Трансформатор НАЛИ-СЭЩ-10-6

Трансформатор НАЛИ-СЭЩ-10-6Трансформатор НАЛИ-СЭЩ-10-6 – трехфазный антирезонансный трансформатор напряжения со съемными предохранительными устройствами горизонтального исполнения, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор НАЛИ-СЭЩ-10-6 устанавливается в комплектные распределительные устройства  наружной и внутренней установки и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор НАЛИ-СЭЩ-10-6 имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора НАЛИ-СЭЩ-10-6
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +50°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.

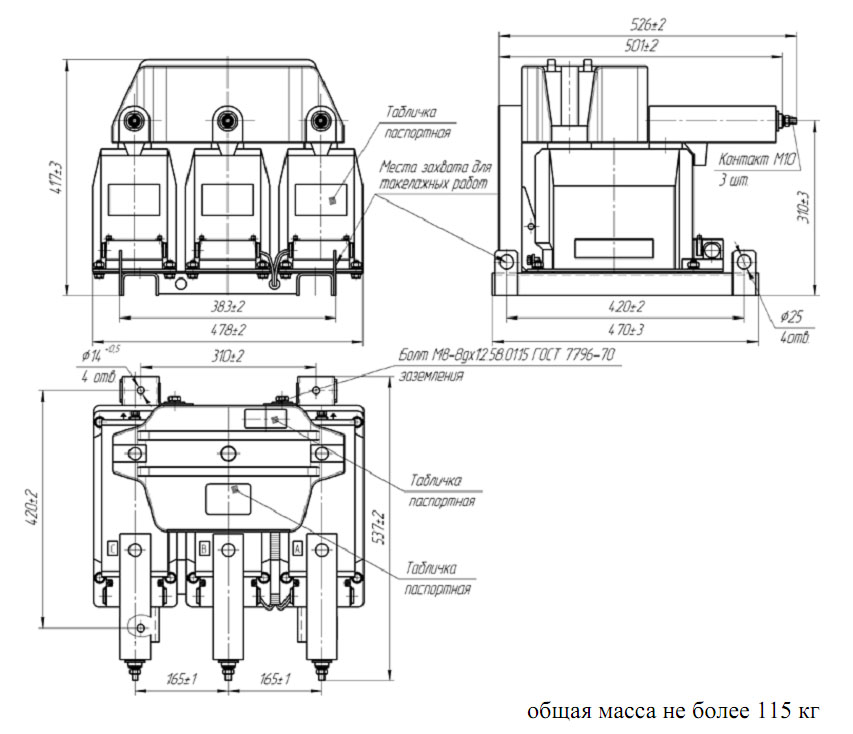

Чертеж, габаритные и установочные размеры трансформатора НАЛИ-СЭЩ-10-6

Основные технические характеристики трансформатора НАЛИ-СЭЩ-10-6:
Параметр Величина
Тип трансформаторов входящих в группу 3хНОЛ-СЭЩ-10-2 + ТНП-СЭЩ-6 (ТНП-СЭЩ-10-(2))
Значение номинальной частоты переменного тока, Гц
 50
Класс напряжения, кВ 10
Значение наибольшего рабочего напряжения, В 12000
Значение номинального линейного первичного напряжения, В 10000; 10500; 11000
Значение номинального линейного вторичного напряжения, В 100
Классы точности основной вторичной обмотки 0,2; 0,5; 1; 3
Значение номинальной трехфазной мощности основной вторичной обмотки при работе в классе точности (при измерении линейных напряжений и симметричной нагрузке):
- 0,2
- 0,5

- 1
- 3



5; 10; 15; 25; 30; 45; 50; 60; 75
5; 10; 15; 25; 30; 45; 50; 60; 75; 90;
100; 150; 200; 225
150; 225; 300; 450
450; 600; 900
Значение класса точности дополнительных вторичных обмоток 3; 3P; 6P
Значение предельной трехфазной мощности обмоток, ВА
- первичной
- вторичной основной
(с одной основной обмоткой)
(с двумя основными обмотками)
- вторичной дополнительной обмотки
- вторичной ТНП-СЭЩ

1000

900
450
100 или 200
100
Группа соединения обмоток
- ИТ с одной основной обмоткой
- ИТ с 2 основными обмотками
- трансформатора ТНП-СЭЩ

Yн/Yн/п-0
Yн/Yн/Yн/п-0-0
1/1-0

Основные технические характеристики трансформаторов ТНП-СЭЩ, применяемых в трехфазной антирезонансной группе типа НАЛИ-СЭЩ-10-6:
Параметр Величина
Тип трансформатора ТНП-СЭЩ ТНП-СЭЩ-6 ТНП-СЭЩ-10-2
Значение номинального напряжения на выводах первичной обмотки, В 6000/√3
 10000/√3
Значение номинального напряжения на выводах вторичной обмотки, В 100/3
 -
Значение номинального напряжения на выводах вторичных обмоток, В
0-0д
ад-хд
 -

100/√3
100
Класс точности дополнительной вторичной обмотки ад-хд
 -
 3; 3P
Значение номинальной мощности вторичных обмоток, ВА
0-0д при работе в классе точности 0,5
ад-хд при работе в классе точности 3
 -

30
75
Значение предельной мощности ТНП вне класса точности, ВА - 400
Значение номинальной частоты переменного тока, Гц 50

Основные технические характеристики однофазных трансформаторов НОЛ-СЭЩ-10-2 входящих в состав трехфазных групп:
Параметр Величина
Тип трансформаторов входящих в группу НОЛ-СЭЩ-10-2
Значение номинальной частоты переменного тока, Гц
 50
Класс напряжения, кВ 10
Значение наибольшего рабочего напряжения, В 12000
Значение номинального напряжения первичной обмотки, В 10000/√3; 10500/√3; 11000/√3
Значение номинального напряжения основных вторичных обмоток, В
 100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В 100
Классы точности основной вторичной обмотки 0,2; 0,5; 1; 3
Значение номинальной мощности основной вторичной обмотки при работе в классе точности (при измерении линейных напряжений и симметричной нагрузке):
- 0,2
- 0,5
- 1
- 3



5; 10; 15; 25
5; 10; 15; 25; 30; 40; 50; 75
50; 75; 100; 150
150; 200
Значение класса точности дополнительной вторичной обмотки 3; 3P; 6P
Значение номинальной мощности дополнительной вторичной обмотки, ВА 10
Значение предельной мощности трансформатора (вне класса точности), ВА
 400
Группа соединения обмоток
- ИТ с одной основной обмоткой
- ИТ с 2 основными обмотками

1/1/1-0-0
1/1/1/1-0-0-0

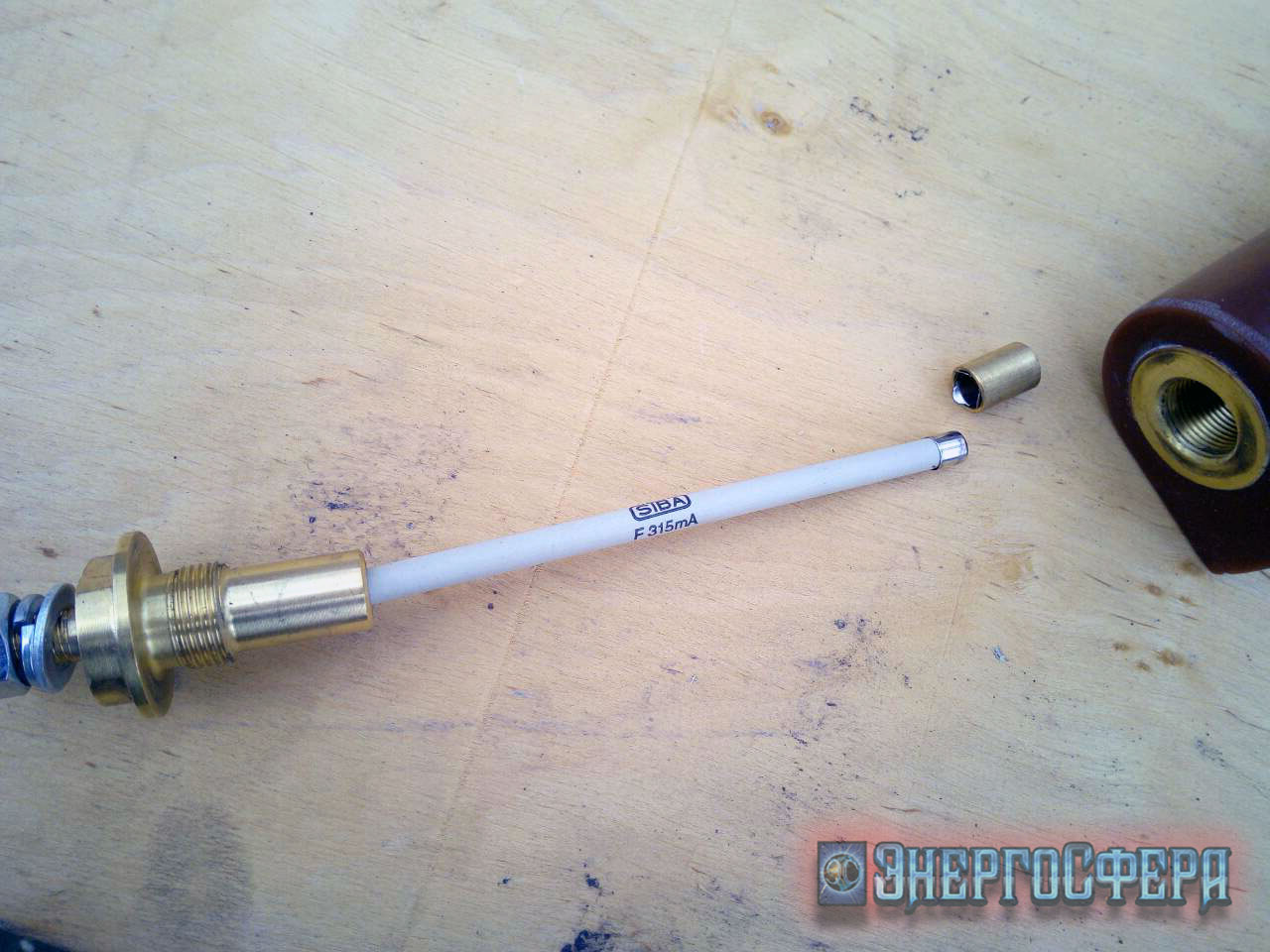

Основные технические характеристики плавкой вставки предохранителей входящих в состав трехфазных групп:
Параметр Значение
Значение номинального напряжения, кВ 10
Значение рабочего тока, А 0,315
Значение сопротивления плавкой вставки, Ом 5,75
Значение номинальной мощности плавкой вставки, Вт 0,57

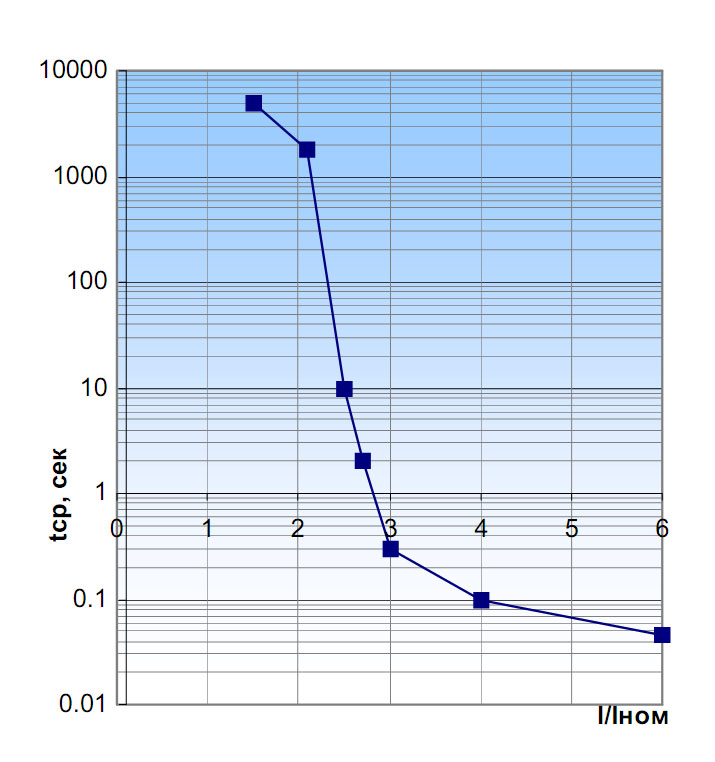

График времени срабатывания горизонтального предохранительного устройства на трансформатор НАЛИ-СЭЩ-10-6

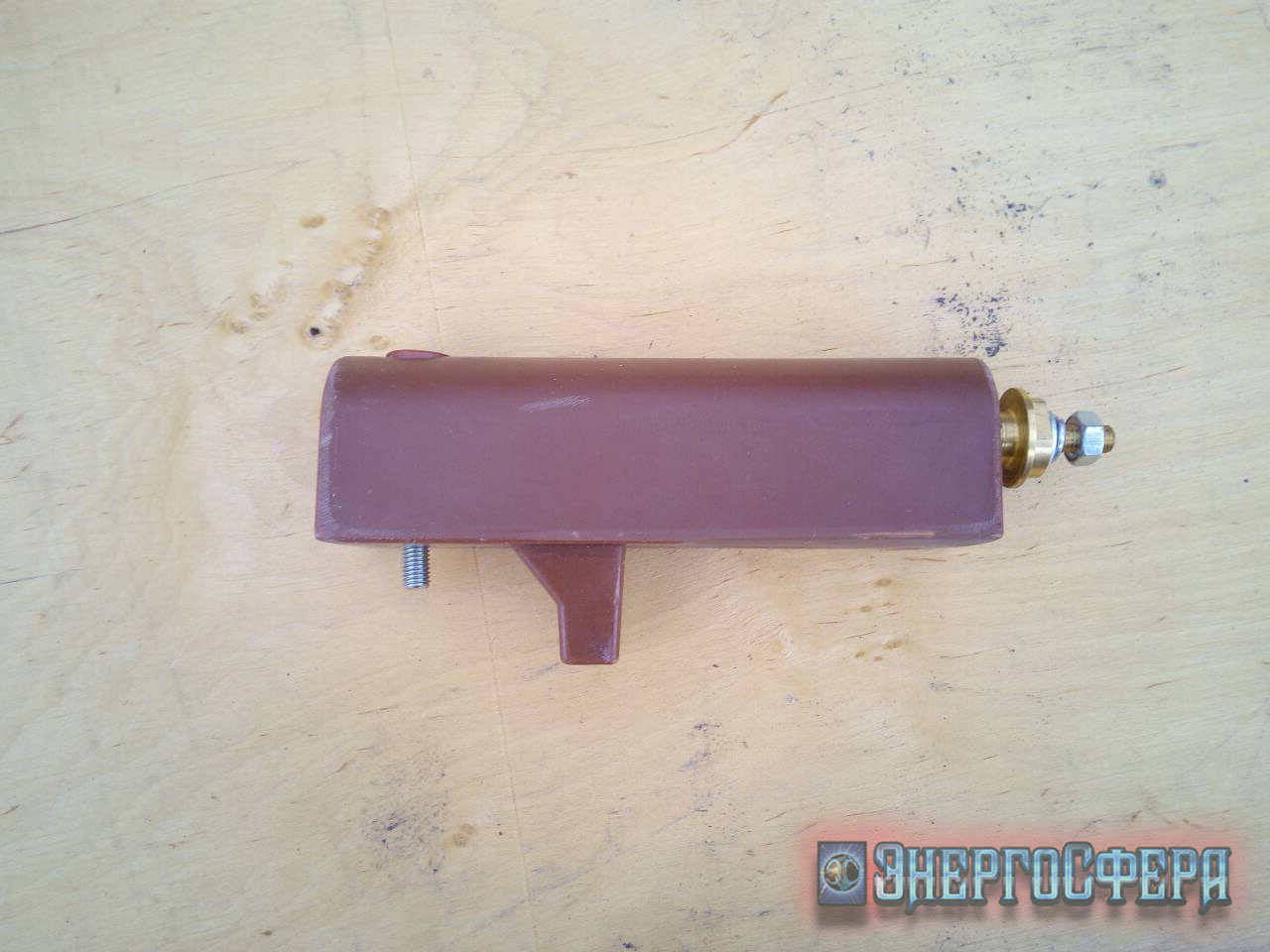

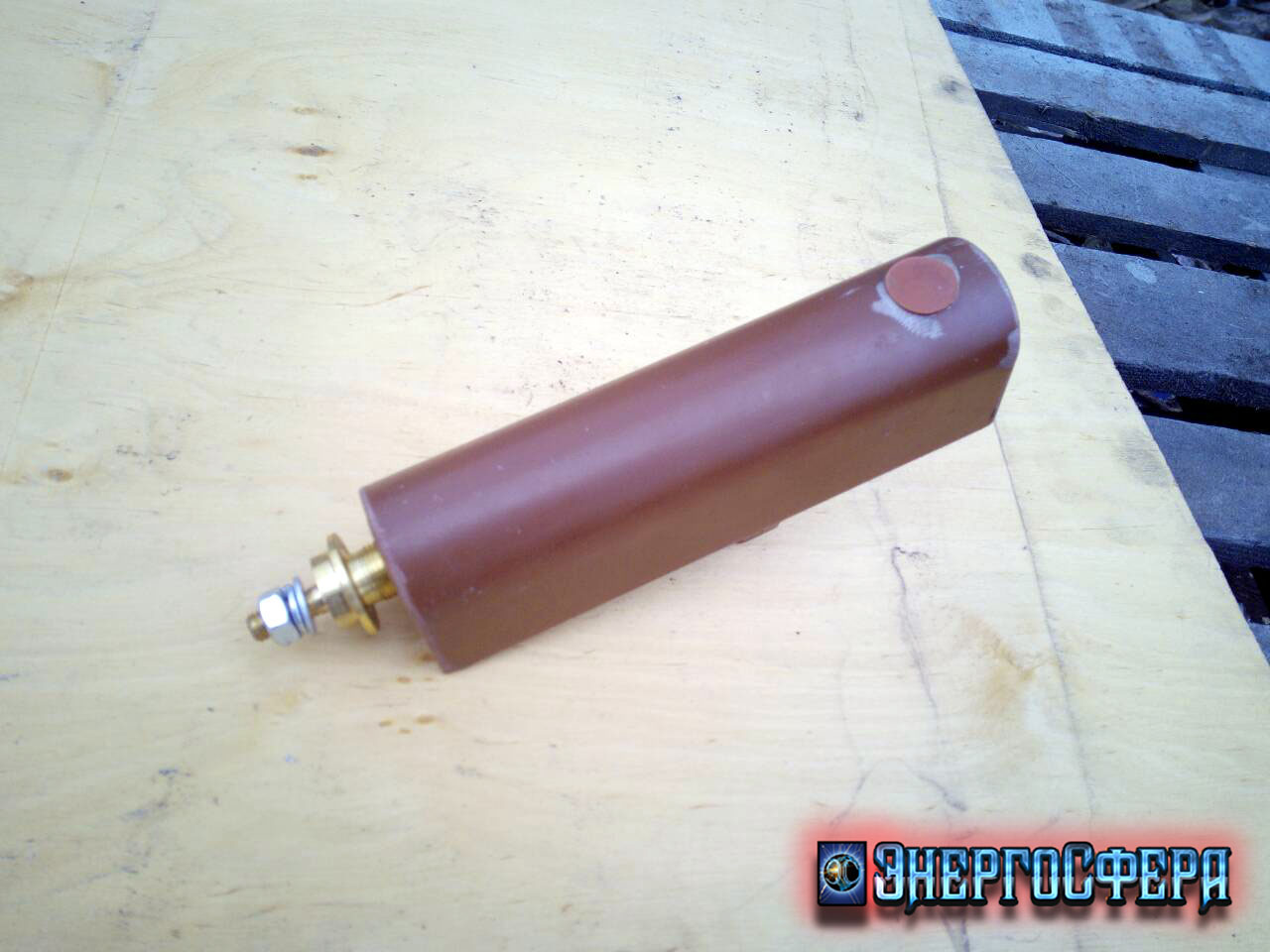

Конструкция трансформатора  НАЛИ-СЭЩ-10-6. Трансформатор НАЛИ-СЭЩ-10-6 состоит из трех однофазных трехобмоточных трансформаторов напряжения НОЛ-СЭЩ-10-2 и одного трансформатора нулевой последовательности ТНП-СЭЩ-10-(2). Трансформаторы НОЛ-СЭЩ-10-2 устанавливаются основаниями в ряд. Два вывода первичной обмотки трансформатора НОЛ-СЭЩ-10-2 расположены в верхней части литого блока трансформатора. Они двухполюсные, рассчитанные на полную изоляцию, и удалены от заземленных частей для уменьшения токов утечки по корпусу трансформатора. Трансформаторы типа НОЛ-СЭЩ-10-2 имеют болт заземления, расположенный на металлическом основании трансформатора и имеют возможность заземления вторичных обмоток непосредственно на основание трансформатора. В основании трансформатора (на опорной поверхности) имеется четыре отверстия служащие для крепления трансформатора на месте установки. Монтажная рама также имеет болт заземления. Выводы вторичных обмоток ТН расположены в нижней части трансформатора и имеют прозрачные пластмассовые защитные крышки, для пломбирования выводов вторичных обмоток от несанкционированного доступа. Каждый трансформатор НОЛ-СЭЩ-10-2 входящий в состав трехфазной группы имеет по две вторичных обмотки - основная и дополнительная. Основная обмотка соединяется в "звезду" и служит для питания измерительных приборов и цепей релейной защиты и автоматики, дополнительная - в "разомкнутый треугольник" - для питания цепей релейной защиты и контроля изоляции сети. По специальному заказу поставляются трансформаторы с тремя вторичными обмотками - две основные и одна дополнительная. Трансформаторы с двумя вторичными обмотками имеют по два параллельных фазных вывода и вывод нейтрали. Трансформатор нулевой последовательности ТНП-СЭЩ-10-(2) расположен на трех трансформаторах ТН в верхней части со стороны высоковольтных выводов первичной обмотки. ТНП служит для защиты трехфазной группы ТН при феррорезонансе и перемежающихся замыканий на землю. ТНП-СЭЩ-10-(2) - это однофазный заземляемый трансформатор напряжения с разделенными на два стержня обмотками. Трансформаторы типа ТНП-СЭЩ-10-(2) имеют три плоских вывода первичной обмотки, которые связанны между собой электрически внутри трансформатора. Конструкция горизонтального предохранительного устройства для трансформатора НАЛИ-СЭЩ-10-6Контакты ТНП соединяют с выводами первичных обмоток измерительных трансформаторов входящих в состав трехфазной группы болтовыми соединениями. Это обеспечивает соединение первичных обмоток группы в "звезду". Заземление производят через вывод X0 первичной обмотки ТНП. Трансформатор НАЛИ-СЭЩ-10-6 содержит съемные предохранительные устройства горизонтального исполнения. Способ замены плавкой вставки и установки горизонтального предохранительного устройства указан на чертеже.

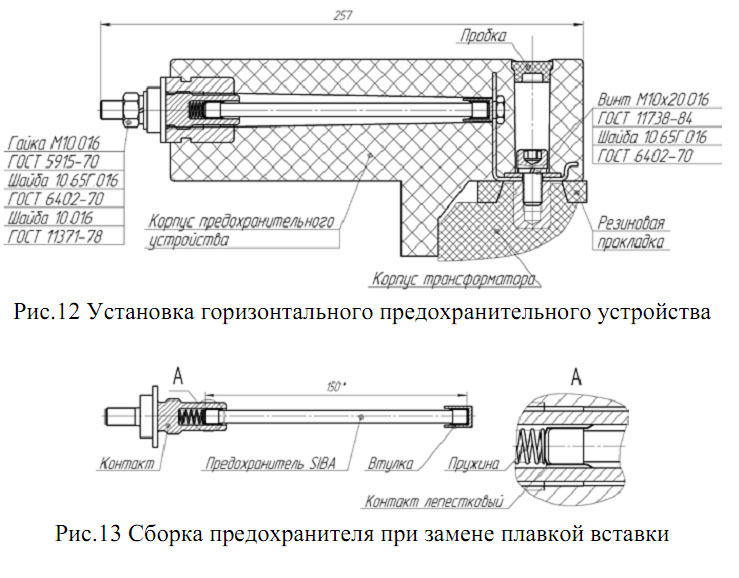

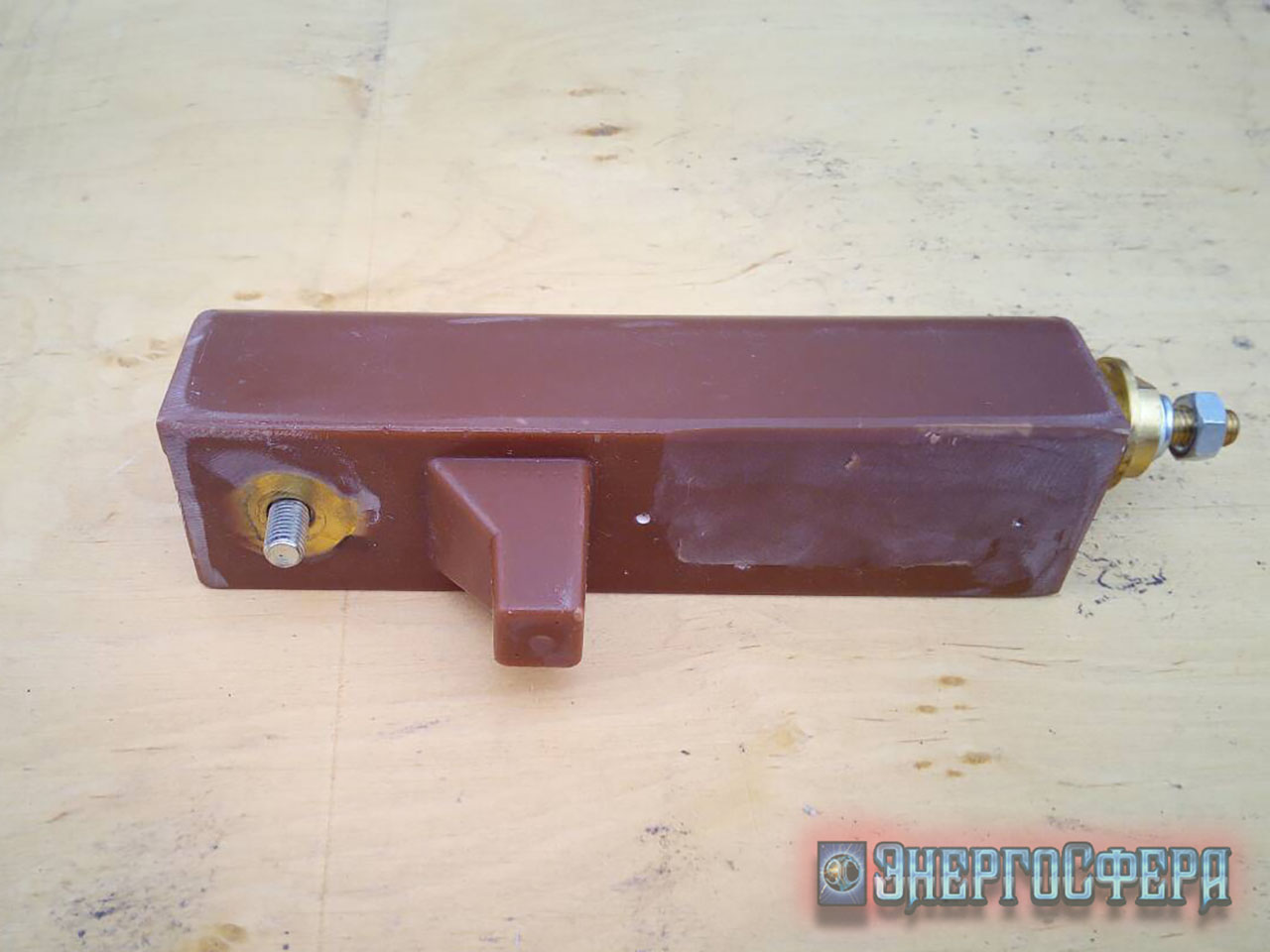

Чертеж, габаритные и установочные размеры горизонтального предохранительного устройства трансформатора НАЛИ-СЭЩ-10-6

Внимание! Перед включением необходимо выполнить заземление металлической плиты. Включение дополнительных сопротивлений возможно только в исполнении с двумя вторичными обмотками и недопустимо с тремя!
Видео трансформатора НАЛИ-СЭЩ-10-6:

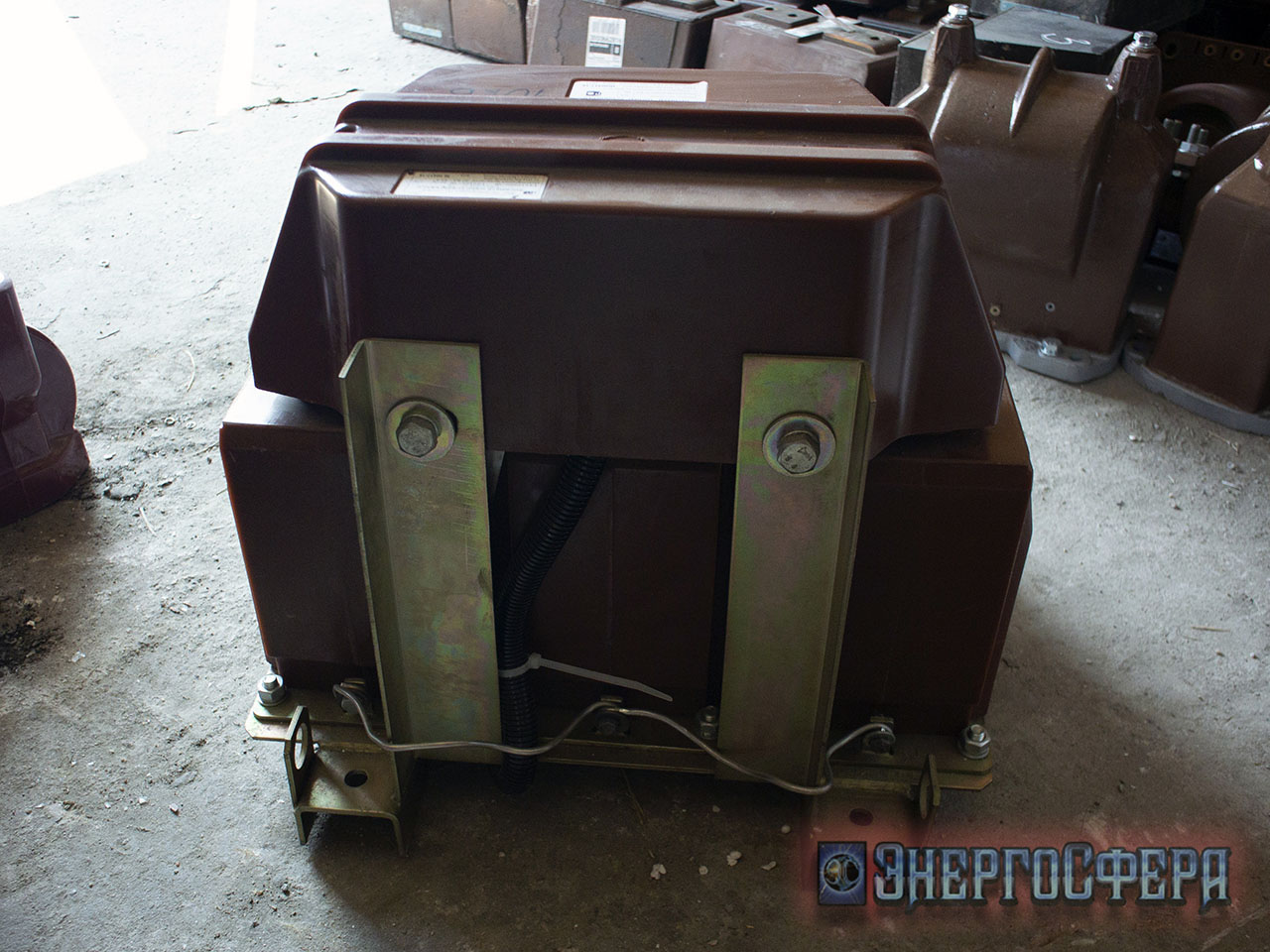

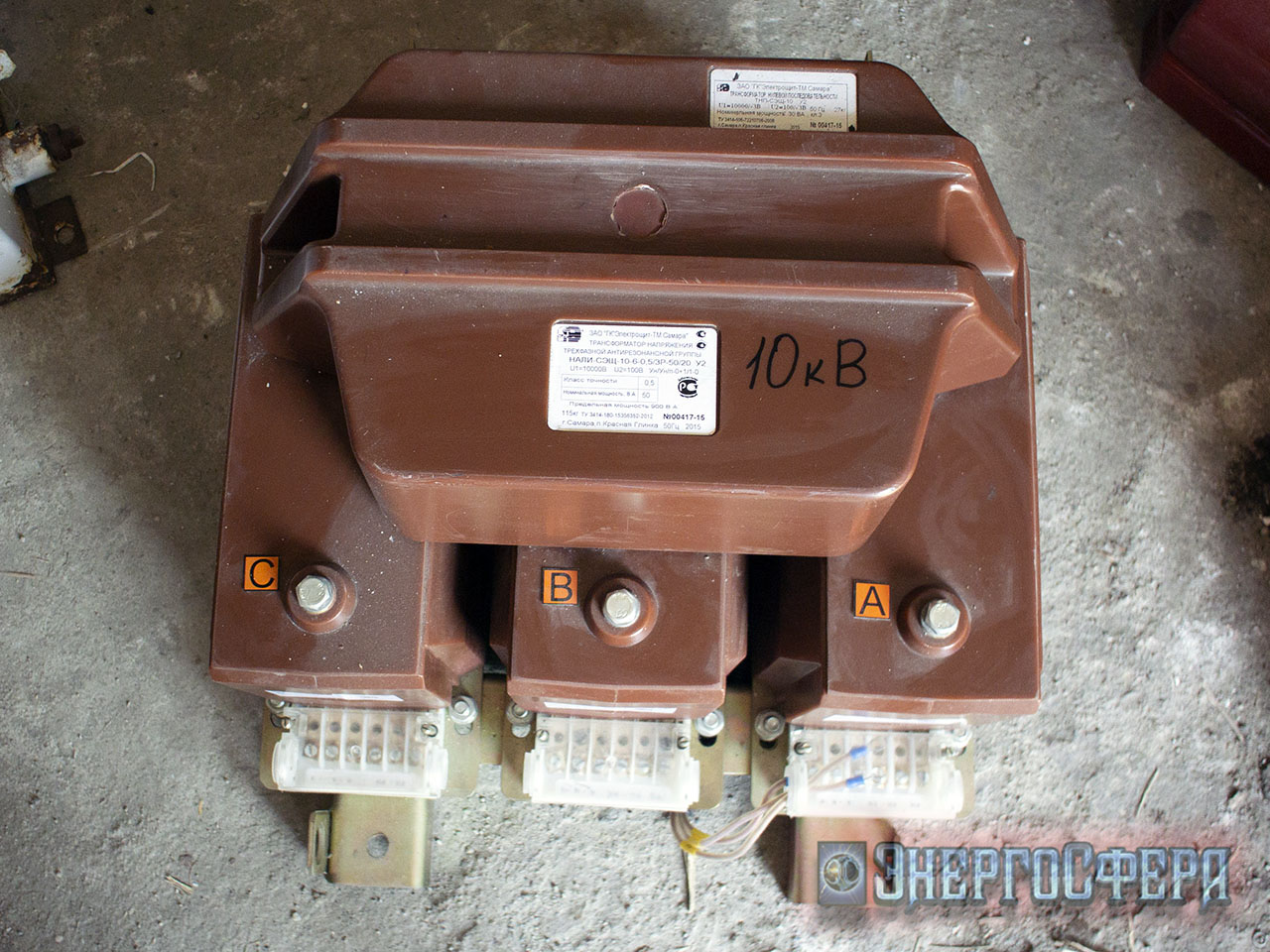

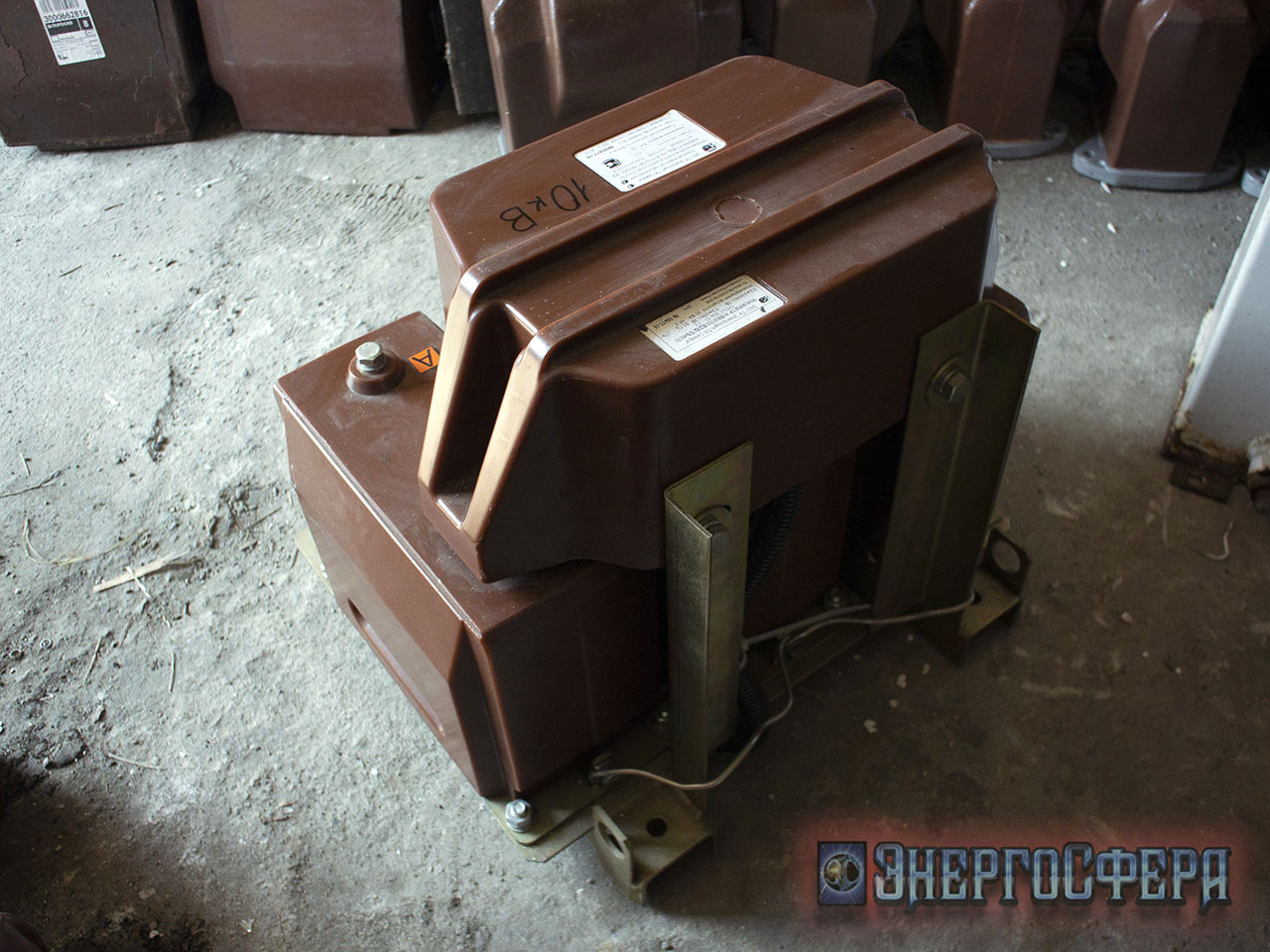

Фото трансформатора НАЛИ-СЭЩ-10-6:
