Трансформатор 3хGE 12 (3хЗНОЛ10)

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор 3хGE 12 (3хЗНОЛ10)Трансформатор 3хGE 12 (3хЗНОЛ10) – трехфазный антирезонансный трансформатор напряжения, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор 3хGE 12 (3хЗНОЛ10) - аналог трансформатора 3хЗНОЛ.06-10 - устанавливается в комплектные распределительные устройства и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор 3хGE 12 (3хЗНОЛ10) имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -45°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;
- Влажность воздуха - 98%.

Основные технические характеристики трансформатора 3хGE 12 (3хЗНОЛ10):
Параметр Величина
Класс напряжения, кВ 10
Значение наибольшего рабочего напряжения, В 12000
Значение номинального первичного напряжения, В 10000
Значение номинального вторичного напряжения, В 100
Классы точности 0,2; 0,5; 1
Значение трехфазной мощности при работе в классе точности:
0,2
0,5
1

45
180
360
Значение напряжения на выводах разомкнутого треугольника дополнительных вторичных обмоток:
- при симметричном режиме работы сети не более, В
- при замыкании одной из фаз на землю, В

3
от 90 до 110
 Величина мощности нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток при напряжении 100В, индуктивной нагрузке и коэффициенте мощности 0,8, ВА  100
 Номинальная частота, Гц  50

Основные технические характеристики трансформаторов напряжения, применяемых в трехфазной антирезонансной группе типа 3хGE 12 (3хЗНОЛ10):

Название параметра Значение
Класс напряжения, кВ 10
Значение наибольшего рабочего напряжения, кВ 12
 Значение номинальной частоты переменного тока, Гц 50
Значение класса точности  0,2; 0,5; 1
 Значение номинального напряжения первичной обмотки, В
10000/√3
 Значение номинального напряжения основной вторичной обмотки, В 100/√3
 Значение номинального напряжения дополнительной вторичной обмотки, В 100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивном характере нагрузке с коэффициентом мощности  0,8:
 - 0,2;
 - 0,5;
 -1


15
60
120
Значение номинальной мощности дополнительной вторичной обмотки, ВА при работе в классе точности:
- 3Р
- 6Р


50
100
Значение предельной мощности вне класса точности, ВА  600
Значение номинального коэффициента напряжения для 8 часов 1,9xUном
Значение испытательного напряжения, кВ:
- одноминутное промышленной частоты
- грозового импульса полного
- грозового импульса срезанного

42
75
90
 Схема и группа соединения обмоток 1/1/1-0-0

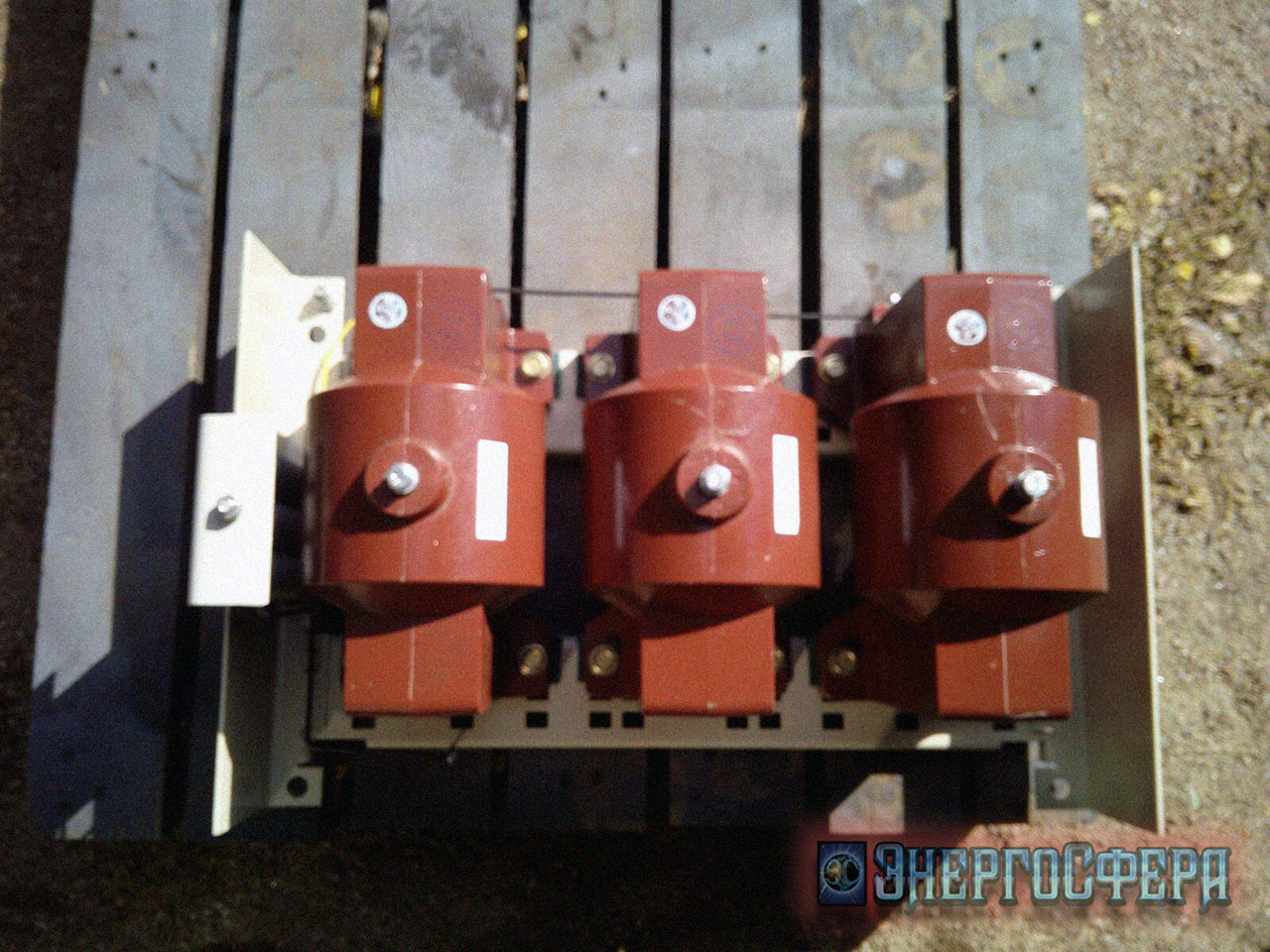

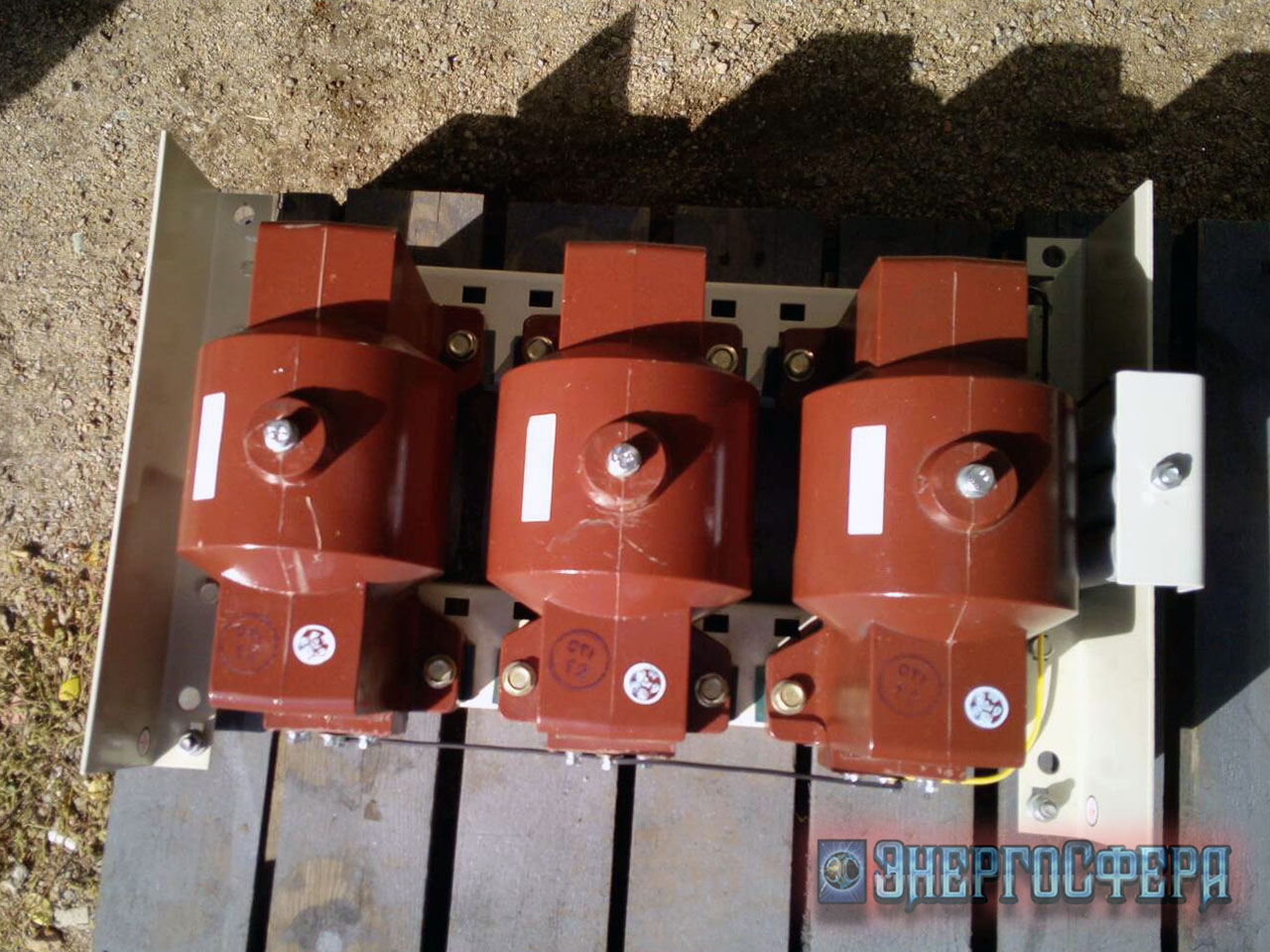

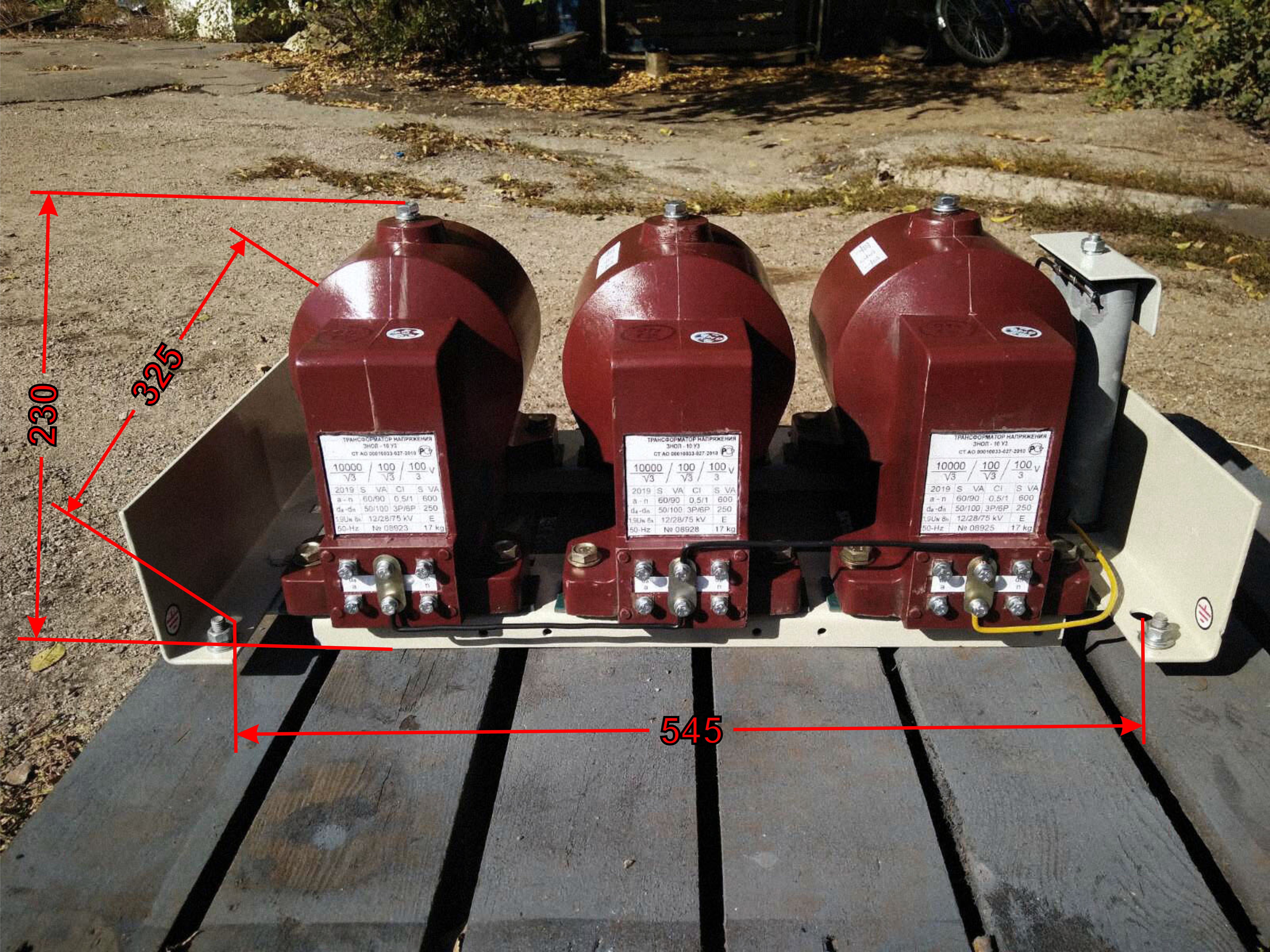

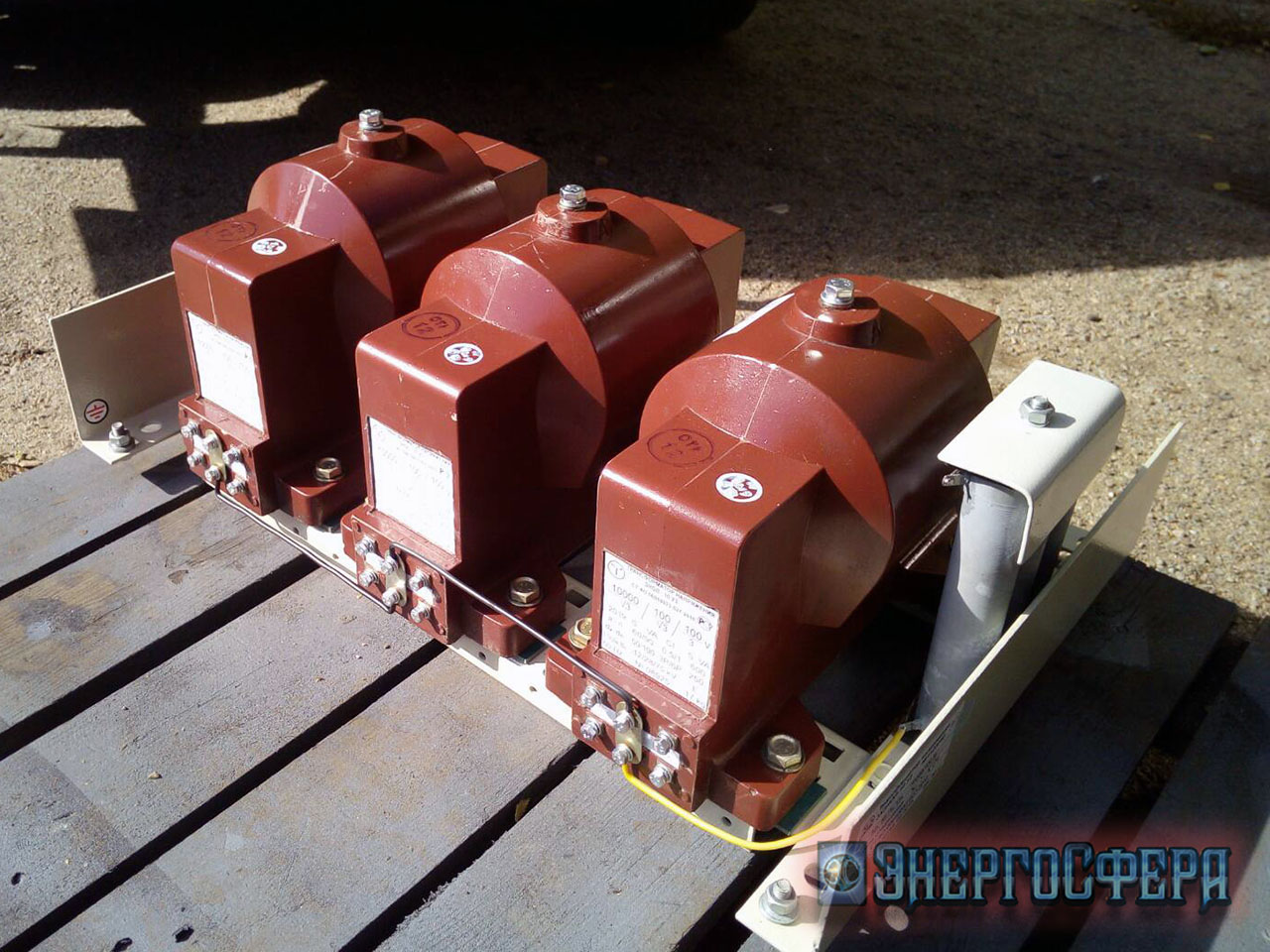

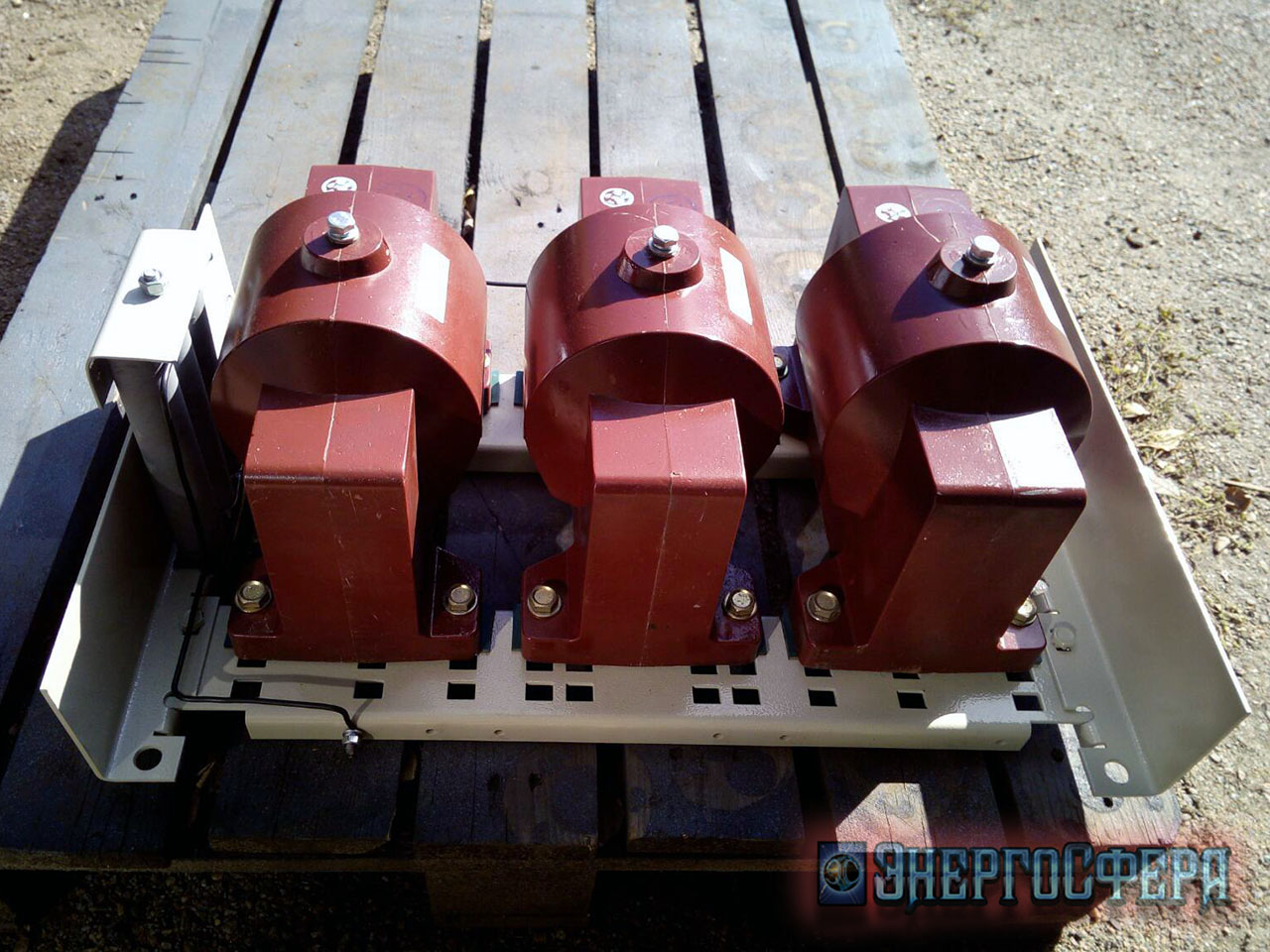

Конструкция трансформатора  3хGE 12 (3хЗНОЛ10). Трансформатор 3хGE 12 (3хЗНОЛ10) состоит из трех однофазных трансформаторов напряжения типа GE 12 (ЗНОЛ10) и трех резисторов типа С 5-35 В, 2,4 кОм, 100 Вт±5%, установленных на плите. Возможна установка других типов резисторов с аналогичными параметрами. Выводы первичных обмоток «X» заземлены через резисторы. Основные и дополнительные вторичные обмотки соединяются в необходимые схемы при монтаже трансформатора 3хGE 12 (3хЗНОЛ10) в электроустановке.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

Заказывайте трансформатор 3хGE 12 (3хЗНОЛ10) в компании ЭнергоСферапозвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
