Трансформатор 3хGE 12 (3хЗНОЛ10) с НЗПУ

Трансформатор 3хGE 12 (3хЗНОЛ10) с НЗПУ – трехфазный антирезонансный трансформатор напряжения с накладным защитным предохранительным устройством, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Включается в электрические цепи переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор 3хGE 12 (3хЗНОЛ10) с НЗПУ - аналог трансформатора 3хЗНОЛП-10 - устанавливается в комплектные распределительные устройства и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор 3хGE 12 (3хЗНОЛ10) с НЗПУ имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +40°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 98%.

Установочные размеры трансформатора 3хGE 12 (3хЗНОЛ10)

Основные технические характеристики трансформатора 3хGE 12 (3хЗНОЛ10) с НЗПУ:

Параметр	Величина
Класс напряжения, кВ	10
Значение наибольшего рабочего напряжения, В	12000
Значение номинального первичного напряжения, В	10000
Значение номинального вторичного напряжения, В	100
Классы точности	0,2; 0,5; 1
Значение трехфазной мощности при работе в классе точности: - 0,2 - 0,5 - 1	45 180 360
Значение напряжения на выводах разомкнутого треугольника дополнительных вторичных обмоток: - при симметричном режиме работы сети не более, В - при замыкании одной из фаз на землю, В	3 от 90 до 110
Величина мощности нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток при напряжении 100В, индуктивной нагрузке и коэффициенте мощности 0,8, ВА	100
Номинальная частота, Гц	50
Габаритные размеры НЗПУ д×ш×в	270х60х50

Основные технические характеристики трансформаторов напряжения, применяемых в трехфазной антирезонансной группе типа 3хGE 12 (3хЗНОЛ10) с НЗПУ:

Название параметра	Значение
Класс напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинальной частоты переменного тока, Гц	50
Значение класса точности	0,2; 0,5; 1
Значение номинального напряжения первичной обмотки, В	10000/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3
Значение номинальной мощности основной вторичной обмотки, ВА, при активно-индуктивном характере нагрузке с коэффициентом мощности 0,8: - 0,2 - 0,5 - 1	15 60 120
Значение номинальной мощности дополнительной вторичной обмотки, ВА при работе в классе точности: - 3Р - 6Р	50 100
Значение предельной мощности вне класса точности, ВА	600
Значение номинального коэффициента напряжения для 8 часов	1,9xUном
Значение испытательного напряжения, кВ: - одноминутное промышленной частоты - грозового импульса полного - грозового импульса срезанного	42 75 90
Схема и группа соединения обмоток	1/1/1-0-0
Тип резистора установленного в защитном предохранительном устройстве	С2-33-Н-0,25
Значение номинальной мощности резистора, Вт	0,25
Значение сопротивления резистора, Ом	11

Конструкция трансформатора 3хGE 12 (3хЗНОЛ10) с НЗПУ. Трансформатор 3хGE 12 (3хЗНОЛ10) с НЗПУ состоит из трех однофазных трансформаторов напряжения типа GE 12 (ЗНОЛ10) с НЗПУ и трех резисторов типа С 5-35 В, 2,4 кОм, 100 Вт±5%, установленных на плите. Возможна установка других типов резисторов с аналогичными параметрами. Выводы первичных обмоток «X» заземлены через резисторы. Основные и дополнительные вторичные обмотки соединяются в необходимые схемы при монтаже трансформатора 3хGE 12 (3хЗНОЛ10) с НЗПУ в электроустановке.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

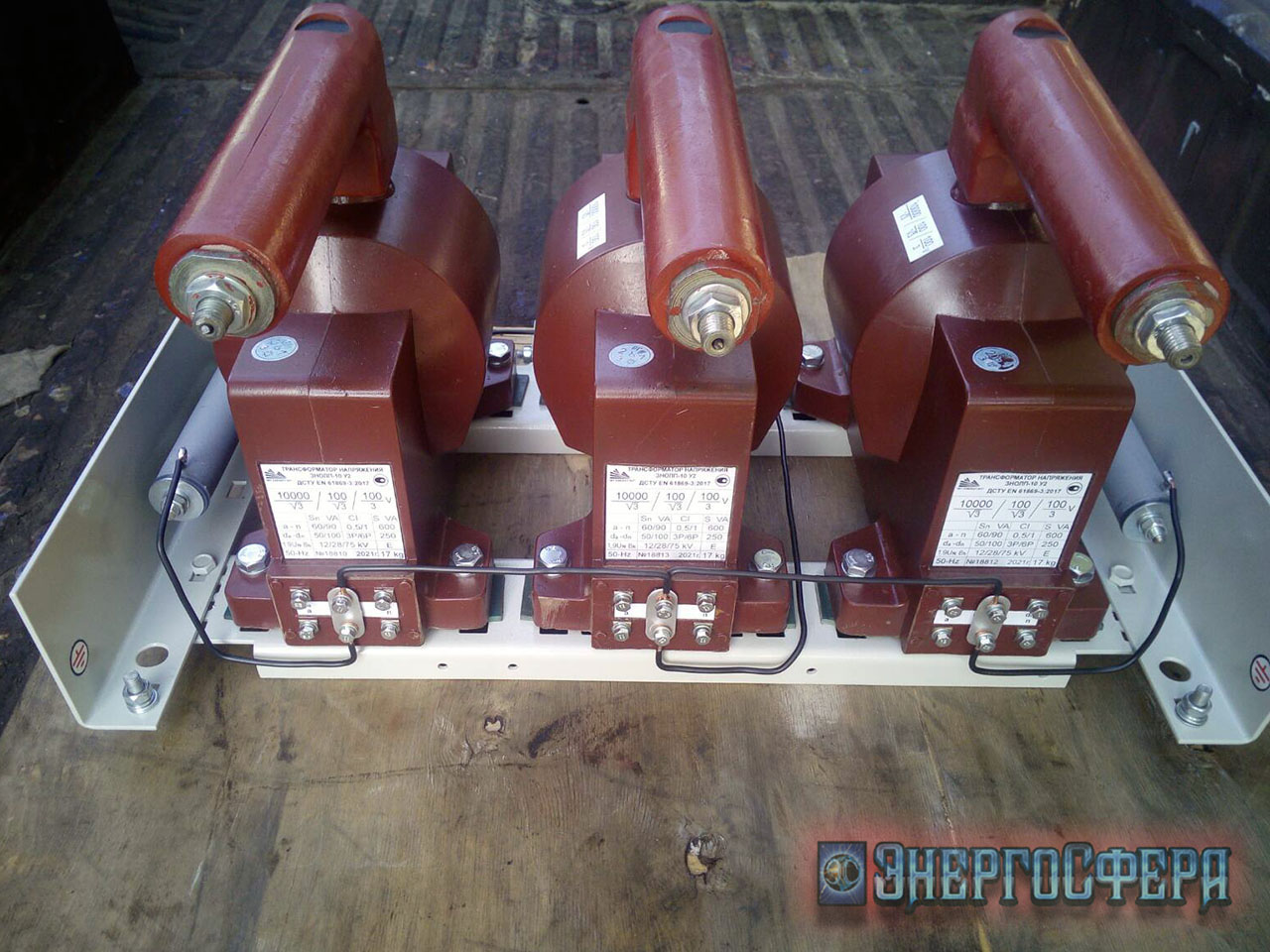

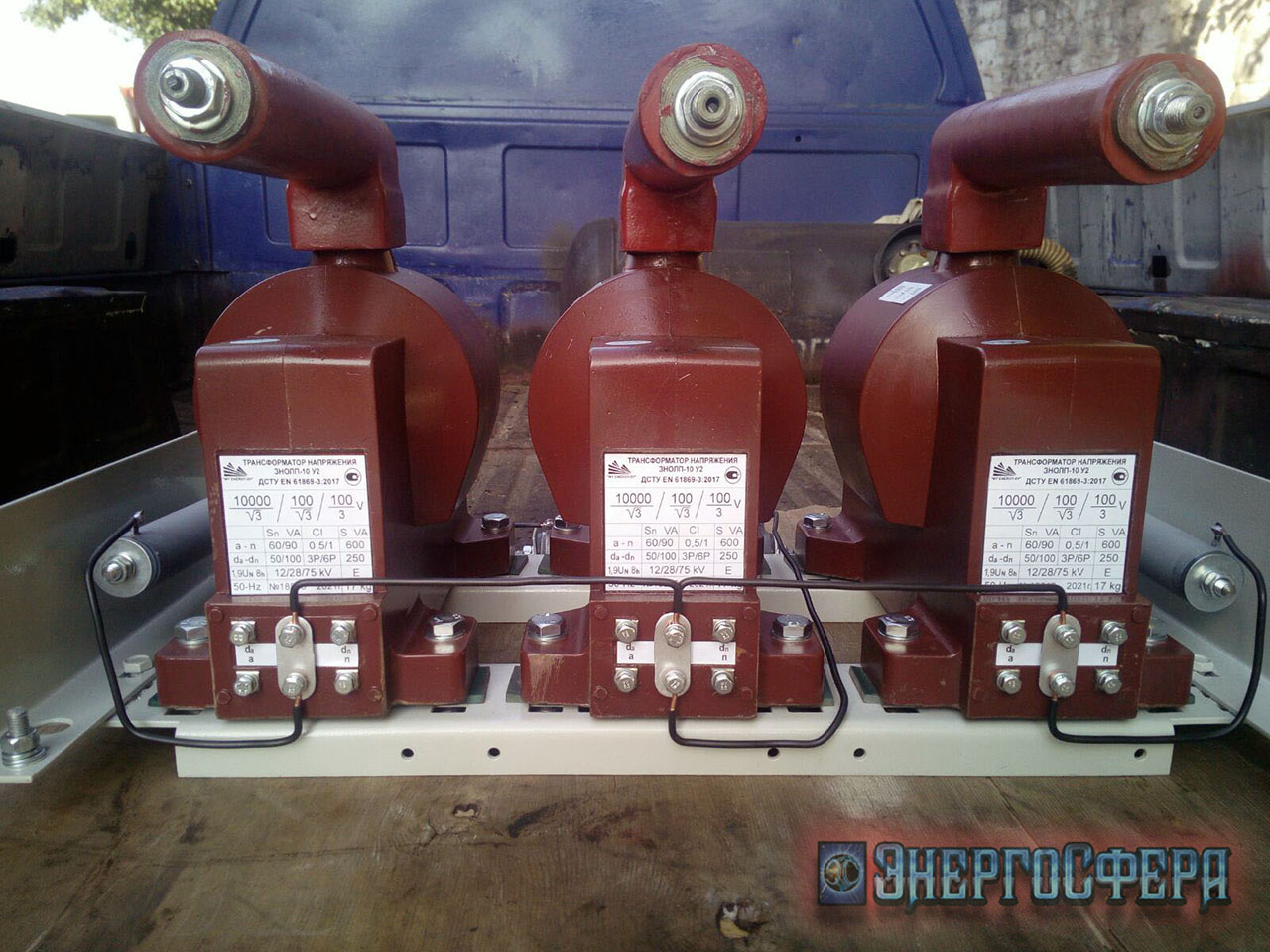

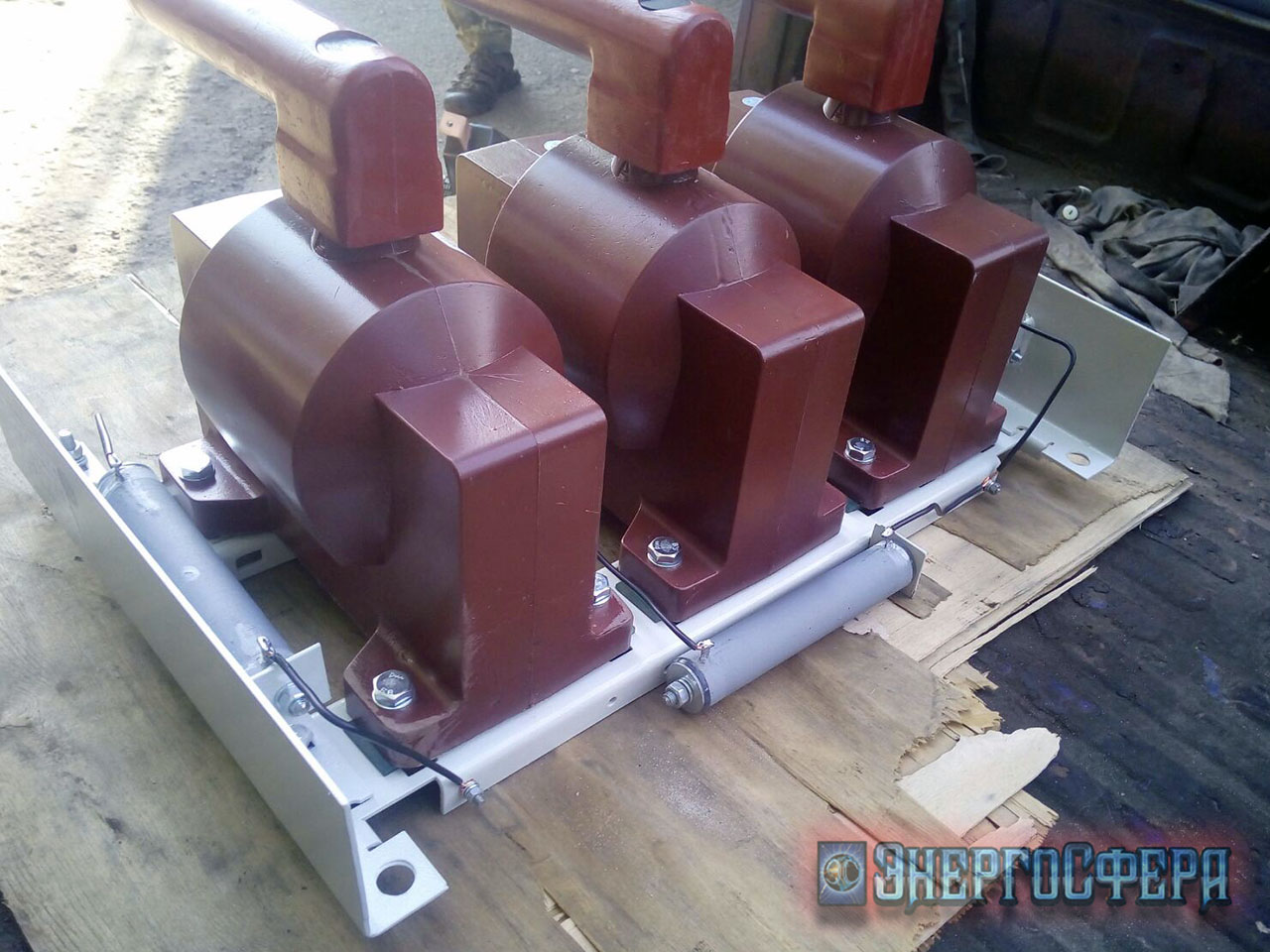

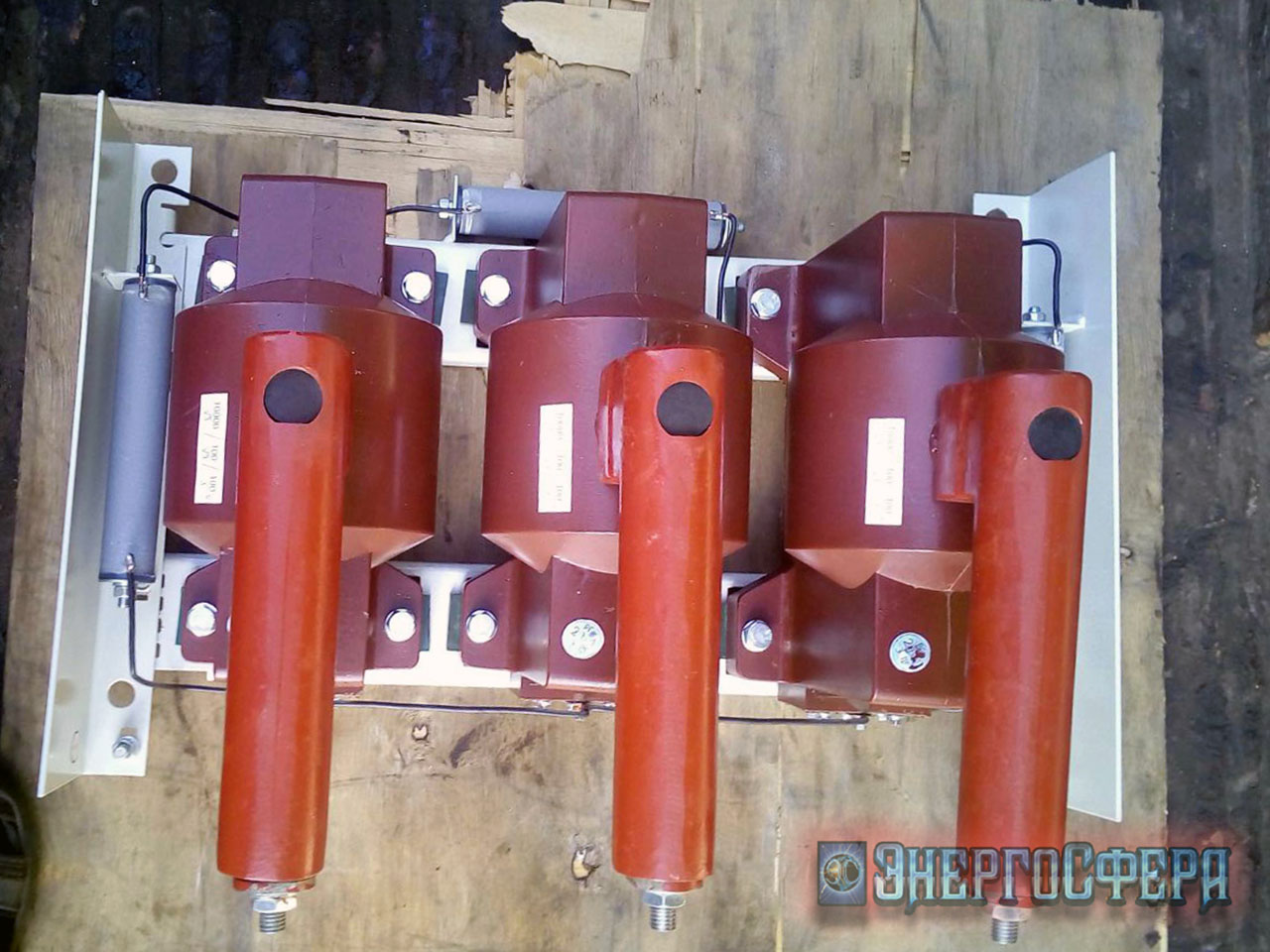

Фото трансформатора 3хGE 12 (3хЗНОЛ10) с НЗПУ:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-litye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-3-ge-12-3-znol10-s-nzpu.html#sigProId0286887ab0

Заявки на Трансформатор 3хGE 12 (3хЗНОЛ10) с НЗПУ принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -
