Трансформатор 3хЗНОЛ-СЭЩ-6-1

Трансформатор 3хЗНОЛ-СЭЩ-6-1 – трехфазный антирезонансный трансформатор напряжения со съемным защитным предохранительным устройством, устойчив к явлению феррорезонанса и воздействию перемежающейся дуги при замыкании фазы сети на землю. Трансформатор предназначен для включения в электрические сети переменного тока промышленной частоты 50 Гц и служит для понижения высоких значений напряжения до значений пригодных для измерений. Трансформатор 3хЗНОЛ-СЭЩ-6-1 устанавливают в комплектные распределительные устройства и закрытые распределительные устройства. Возможно использование данных трансформаторов на атомных станциях.

Трансформатор 3хЗНОЛ-СЭЩ-6-1 имеет климатическое исполнение "У" или "Т", категории размещения 2 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- Температура воздуха внутри КРУ от -45°C до +55°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве – любое;

- Влажность воздуха - 100% при температуре 25°C.

Чертеж, габаритные и установочные размеры трансформатора 3хЗНОЛ-СЭЩ-6-1

Основные технические характеристики трансформатора 3хЗНОЛ-СЭЩ-6-1:

Параметр	Величина
Класс напряжения, кВ	6
Значение наибольшего рабочего напряжения, В	7200
Значение номинального первичного напряжения, В	6000; 6300; 6600; 6900
Значение номинального вторичного напряжения, В	100
Классы точности	0,2; 0,5; 1; 3
Значение трехфазной мощности основных вторичных обмотки при измерении линейных напряжений, симметричной нагрузке и работе в классе точности: - 0,2 - 0,5 - 1 - 3	30; 45; 75; 90 90; 150; 225 150; 200; 300 600
Значение напряжения на выводах разомкнутого треугольника дополнительных вторичных обмоток: - режим работы сети симметричный, не более, В - режим работы - замыкание одной из фаз на землю, В	3 от 90 до 110
Значение мощности нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток при напряжении 100В индуктивной нагрузке и коэффициенте мощности 0,8, ВА	400
Номинальная частота, Гц	50
Значение предельной мощности вне класса точности, ВА - для трансформатора с 2-мя вторичными обмотками - для трансформатора с 3-мя вторичными обмотками	1890 1200
Схема и группа соединения обмоток - для трансформатора с 2-мя вторичными обмотками - для трансформатора с 3-мя вторичными обмотками	Y_HR/Y_H/П-0 Y_HR/Y_H/Y_H/П-0-0
Тип резисторов входящих в состав группы трансформаторов	С5-35В, 100Вт, 3кОм ± 5%
Масса группы, кг, не более	96

Основные технические характеристики трансформаторов напряжения, применяемых в трехфазной антирезонансной группе типа 3хЗНОЛ-СЭЩ-6-1:

Параметр	Величина
Значение номинального напряжения первичной обмотки, В	6000/√3; 6300/√3; 6600/√3; 6900/√3
Значение номинального напряжения основной вторичной обмотки, В	100/√3
Значение номинального напряжения дополнительной вторичной обмотки, В	100/3
Классы точности	0,2; 0,5; 1; 3
Значение номинальной мощности основной вторичной обмотки, ВА (при активно-индуктивной нагрузке и коэффициенте мощности 0,8) при работе в классах точности: - 0,2 - 0,5 - 1 - 3	10; 15; 25; 30 30; 50; 75 50; 75; 100; 150; 200 300; 400; 500; 600
Значение предельной мощности при работе вне класса точности, ВА - для трансформатора с 2-мя вторичными обмотками - для трансформатора с 3-мя вторичными обмотками	630 400
Схема и группа соединения обмоток - для трансформатора с 2-мя вторичными обмотками - для трансформатора с 3-мя вторичными обмотками	1/1/1-0-0 1/1/1/1-0-0-0

Конструкция трансформатора 3хЗНОЛ-СЭЩ-6-1. Трансформатор 3хЗНОЛ-СЭЩ-6-1 (аналог трансформатора 3хЗНОЛП-6) состоит из трех однофазных трансформаторов напряжения типа ЗНОЛ-СЭЩ-6-1 и трех резисторов типа С 5-35 В 3 кОм, 100 Вт±5% (возможна установка других типов резисторов с аналогичными параметрами), установленных на плите. Каждый из трансформаторов трехфазной группы содержит съемное защитное предохранительное устройство. Защитное предохранительное устройство выполняется в виде съемной разборной конструкции. Конструкция содержит латунный контакт, залитый в корпус защитного предохранительного устройства, контакт для подключения трансформатора с предохранителем в сеть и плавкую вставку. Плавкая вставка представляет собой предохранитель "SIBA" на 10кВ, номинальный ток 0,5А. Съемное защитное предохранительное устройство – ремонтируемое, подлежит перезарядке и замене. Электромагнитная часть трансформатора ЗНОЛ-СЭЩ-6-1 – не ремонтируемая.

Выводы первичных обмоток содержат съемное защитное предохранительное устройство. Выводы первичных обмоток «X» заземлены через резисторы. Основные и дополнительные вторичные обмотки соединяются в необходимые схемы при монтаже трансформатора 3хЗНОЛ-СЭЩ-6-1 в электроустановке.

Внимание! Перед включением необходимо выполнить заземление металлической плиты.

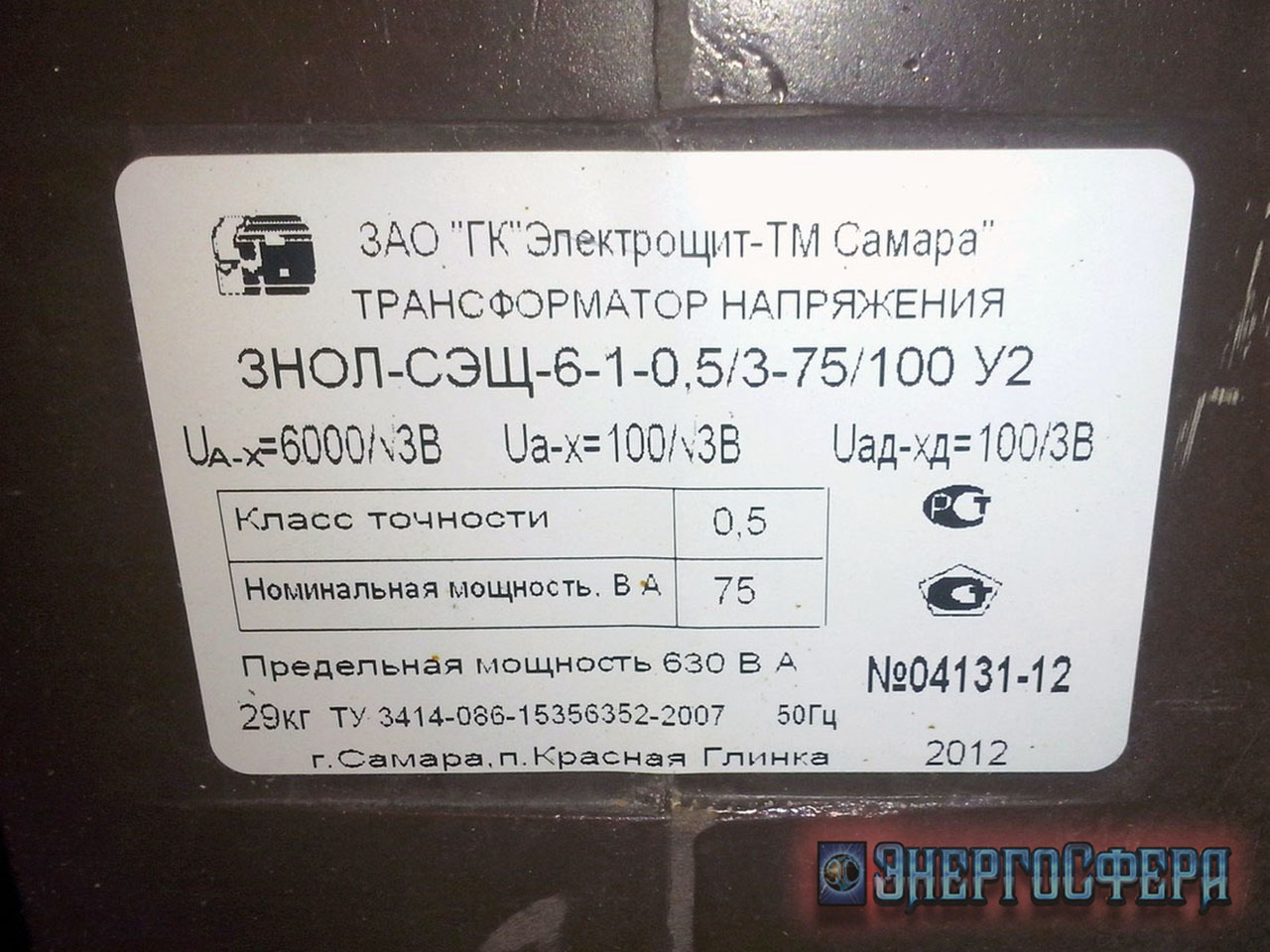

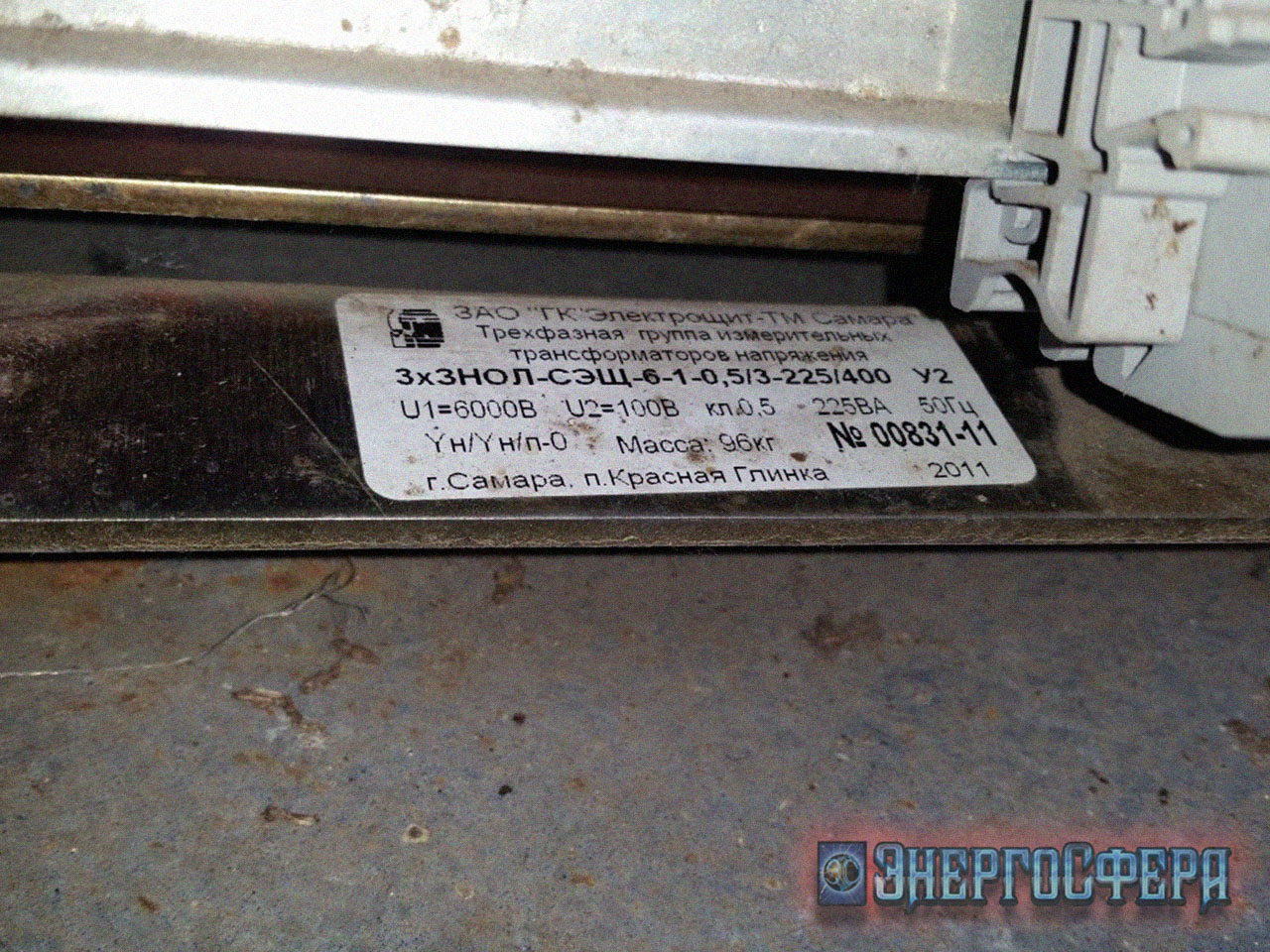

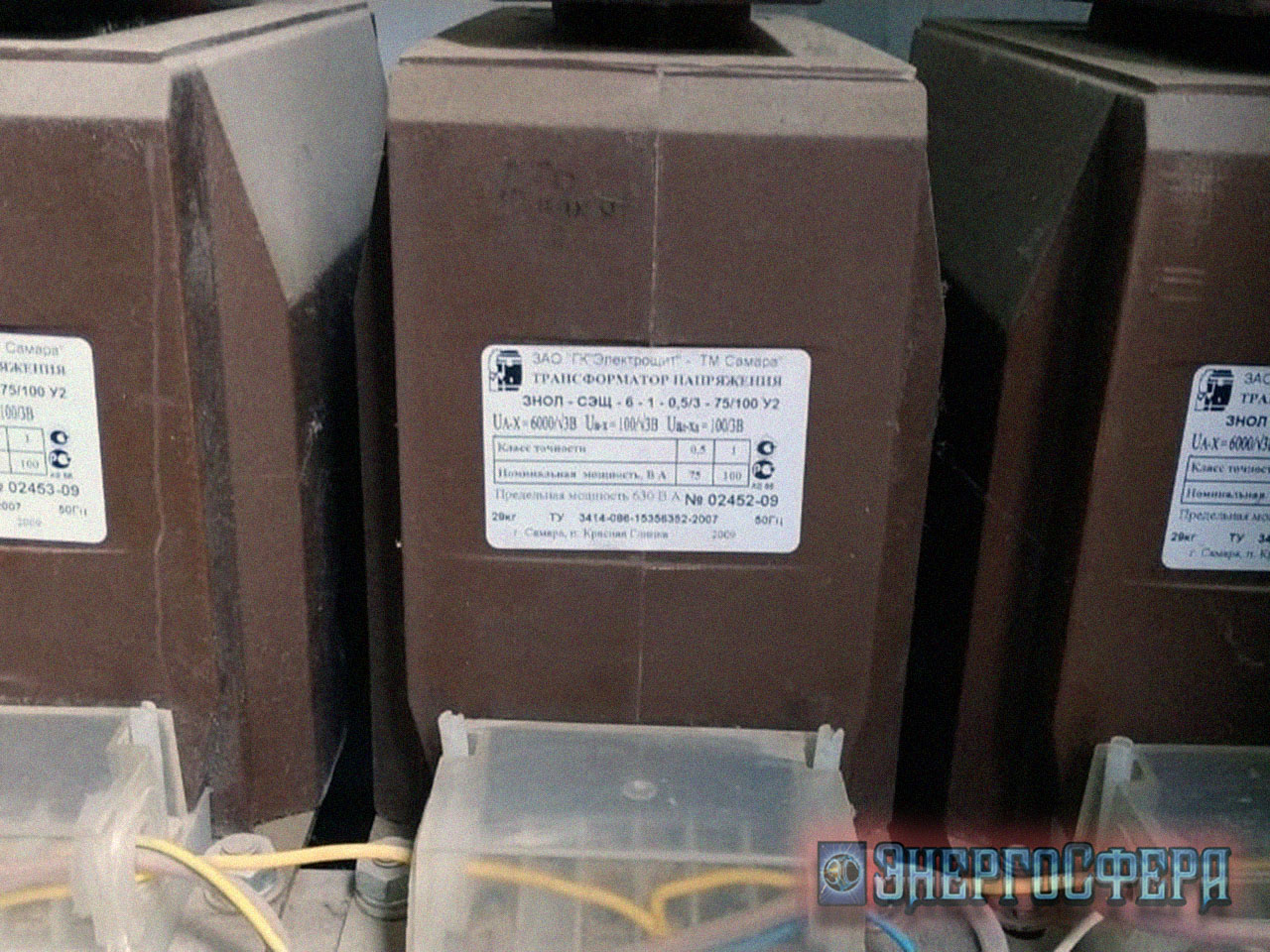

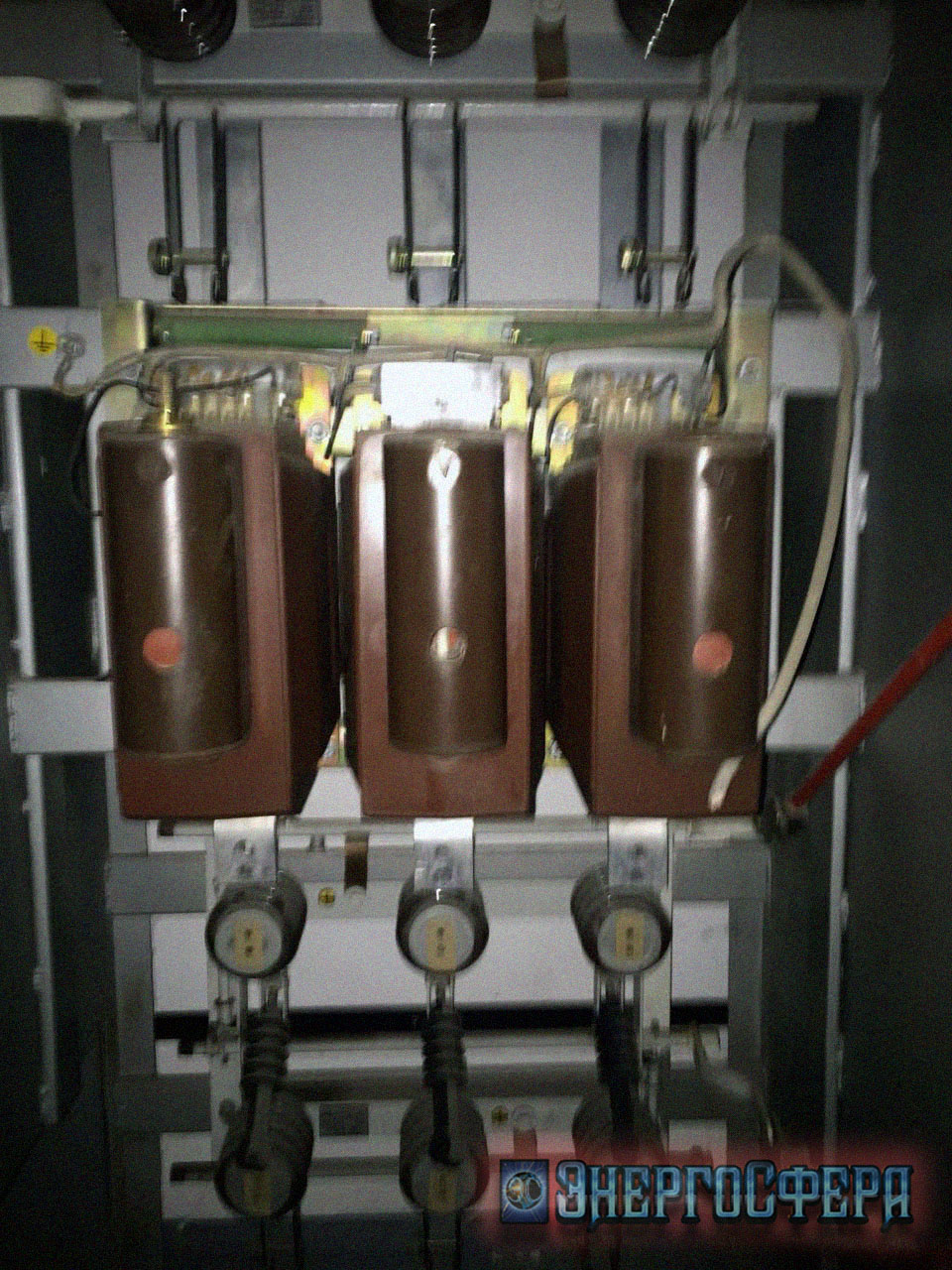

Фото трансформатора 3хЗНОЛ-СЭЩ-6-1:
