Трансформатор НАМИ-10-95

transformator-nami-10-95Трансформатор НАМИ-10-95 является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор НАМИ-10-95 имеет климатическое исполнение “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор НАМИ-10-95 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

Конструкция: Трансформатор НАМИ-10-95 имеет сварной бак.Чертеж трансформатора НАМИ-10-95 Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для взятия пробы и слива масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН. Активная часть состоит из магнитопровода изготавливаемого из высококачественной холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.
Чертеж, габаритные и установочные размеры трансформатора НАМИ-10-95

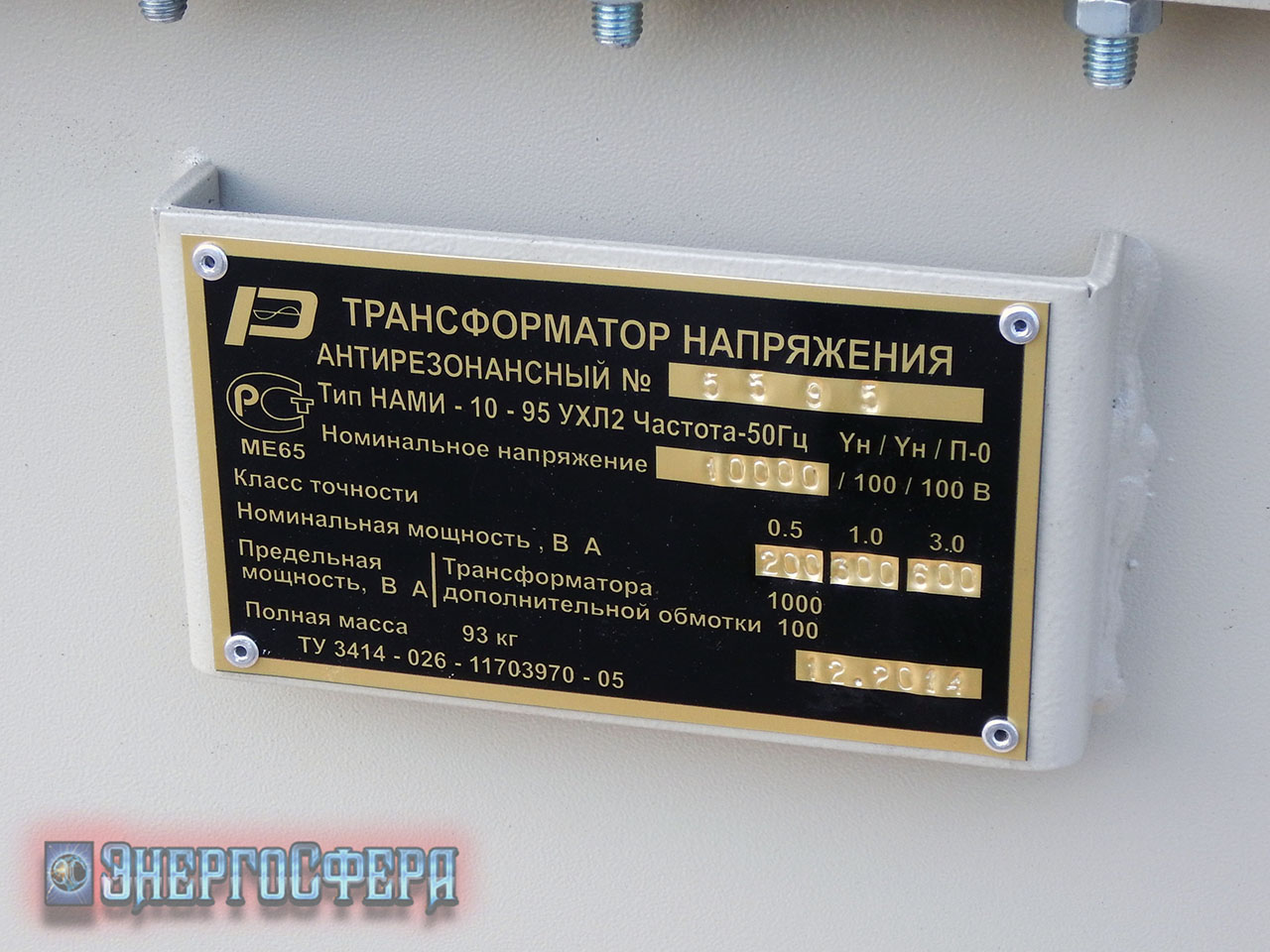

Трансформатор НАМИ-10-95 обладает следующими техническими характеристиками:
Наименование параметра Значение
Значение номинального напряжения первичной обмотки, кВ 10 или 6
Значение наибольшего рабочего напряжения, кВ 12 или 7,2
Значение номинального напряжения основной вторичной обмотки, кВ
 0,1
Значение номинального напряжения дополнительной вторичной обмотки, кВ 0,1
Значение номинальной мощности обмоток, ВА
основной вторичной, при симметричной нагрузке и работе в классе точности:
- 0,5
- 1
- 3,0
дополнительной вторичной


200
300
600
30
Значение предельной мощности вне класса точности, ВА:
- трансформатора
- основных вторичных обмоток
- дополнительных вторичных обмоток

1000
900
100
Значение частоты переменного тока, Гц
 50
Значение длины пути утечки внешней изоляции, см 23
Схема и группа соединений обмоток
 Ун/Ун/П-0
Масса, кг
 93

Преимущества трансформатора НАМИ-10-95:
1. Изменена схема соединения обмоток с несимметричной на симметричную, благодаря чему стало возможным распределить вторичную нагрузку между фазами a, b, и c. Исключены перекосы фазных напряжений при работе трансформатора на холостых шинах малой длины.
2. Повышена чувствительность отключения коротких замыканий во вторичных цепях, способом увеличения тока КЗ на выводах aд xд дополнительной вторичной обмотки с 10А на 15А. Осуществлено уменьшение внутреннего сопротивления трансформатора в нулевой последовательности, благодаря чему повысился ток в нулевом проводе основных вторичных обмоток при КЗ во вторичных цепях с 15А на 30А.
3. Увеличена экологическая безопасность за счет уменьшения массы масла на 6кг. Масса трансформатора уменьшена на 17кг.

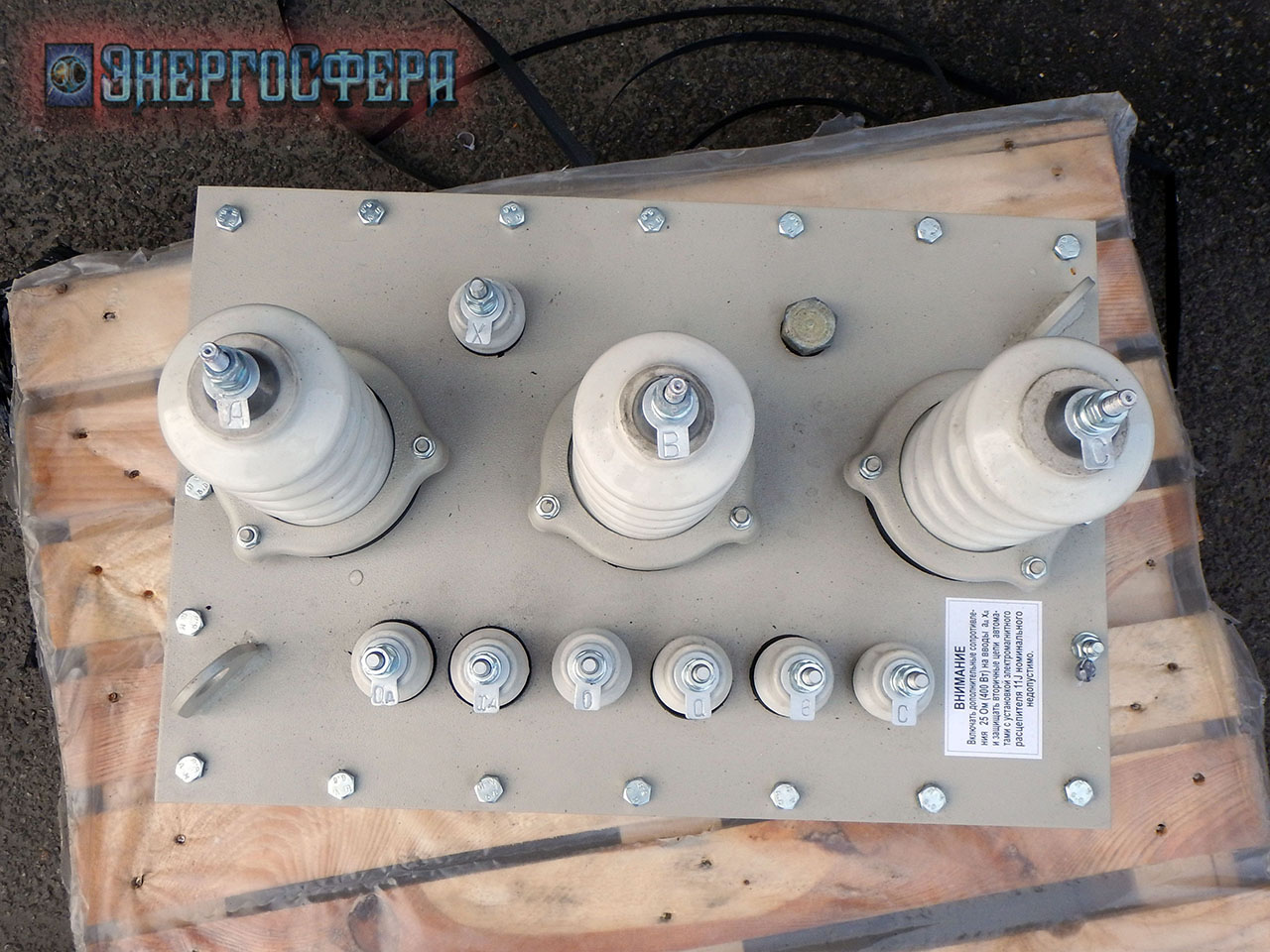

4. Высоковольтные выводы A, B и C расположены в одну линию, что обеспечивает необходимое изоляционное расстояние от стенок КРУ.
5. Низковольтный вывод нейтрали первичной обмотки "X" вынесен отдельно.
6. Изоляционное расстояние между дном бака и высоковольтной обмоткой увеличено.

Видео трансформатора НАМИ-10-95 10000/100:

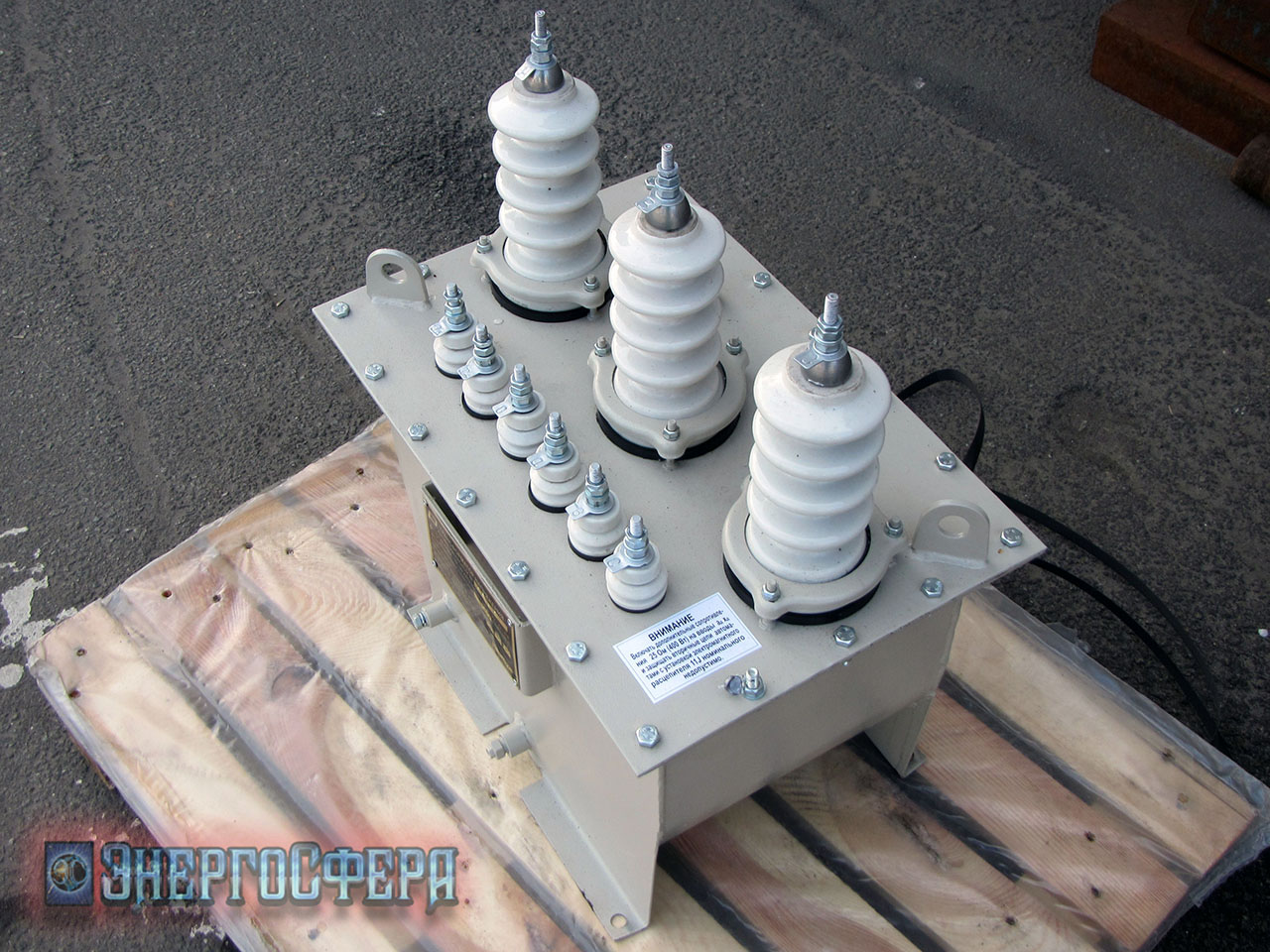

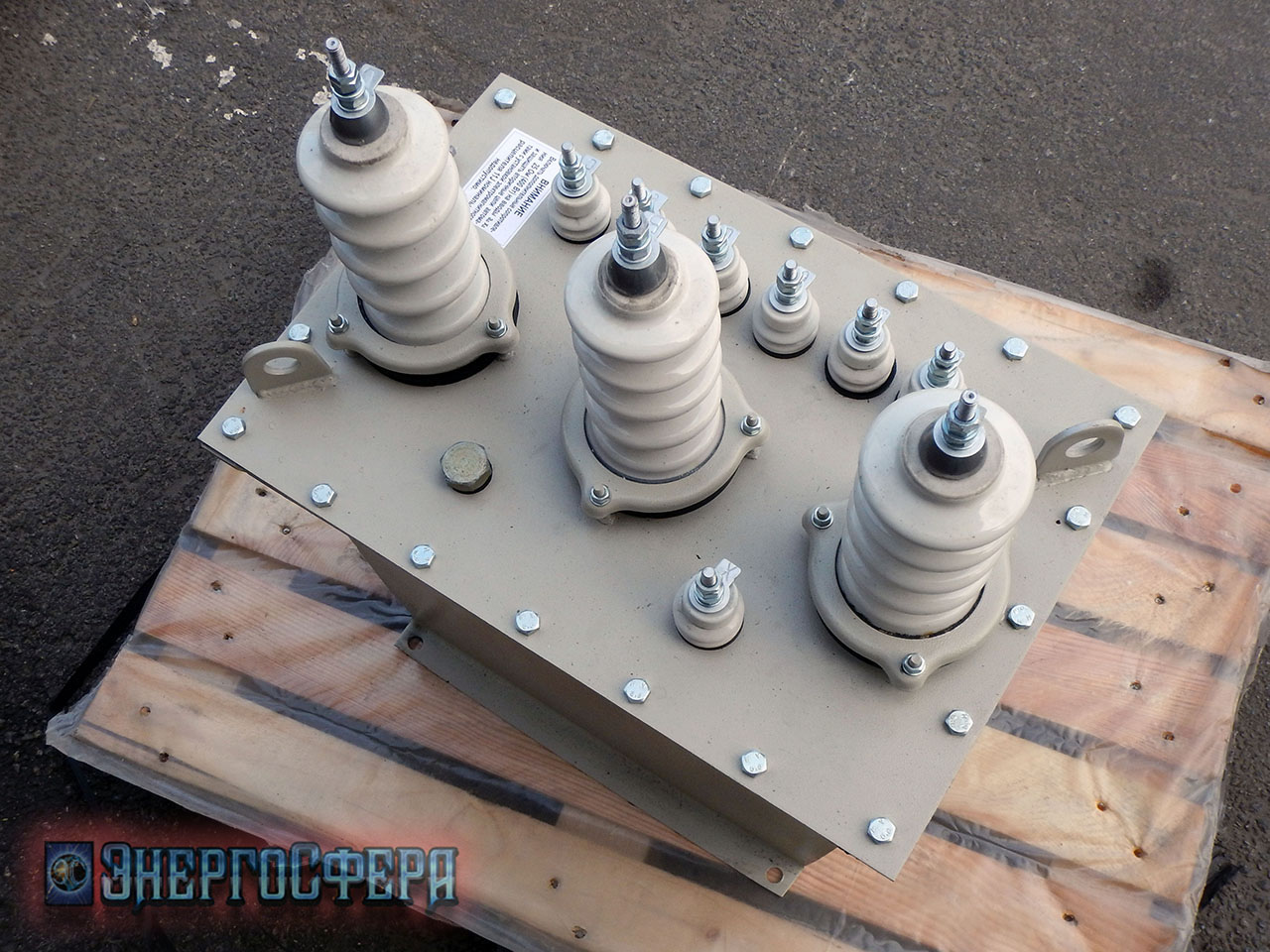

Фото трансформатора НАМИ-10-95:
Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-nami-10-95.html#sigProId653edc1408

Заявки на Трансформатор НАМИ-10-95 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
