Трансформатор НТАМИ-10

Трансформатор НТАМИ-10 (аналог трансформатора НАМИ-10) является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор НТАМИ-10 имеет климатическое исполнение "У" категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -10°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор НТАМИ-10 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

Конструкция: Трансформатор НТАМИ-10 имеет сварной бак. Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для слива и взятия пробы масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН. Активная часть состоит из магнитопровода изготавливаемого из холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

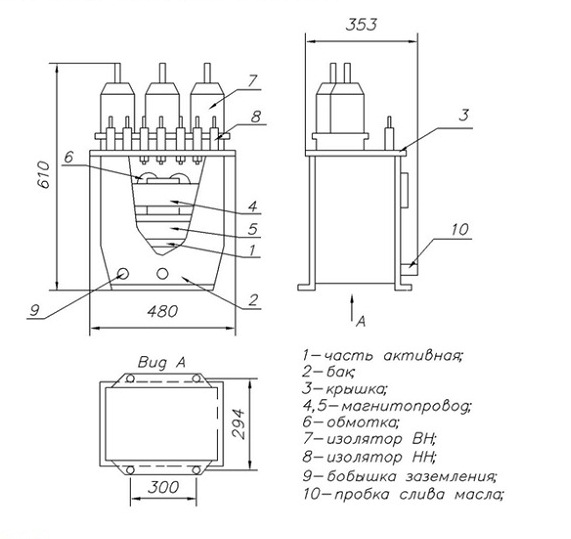

Чертеж, габаритные и установочные размеры НТАМИ-10

Трансформатор НТАМИ-10 обладает следующими техническими характеристиками:

Наименование параметра	Значение
Значение номинального напряжения первичной обмотки, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения основной вторичной обмотки, кВ	0,1
Значение номинального напряжения дополнительной вторичной обмотки, В	3
Значение номинальной мощности обмоток, ВА: - основной вторичной - дополнительной вторичной	75 30
Значение предельной мощности трансформатора вне класса точности, ВА	1000
Значение тока холостого хода,а, не более	1,5
Значение основной погрешности, %: - по углу - по напряжению	20 ±0,5
Значение частоты переменного тока, Гц	50
Схема и группа соединений обмоток	Ун/Ун/П-0
Масса, кг	115

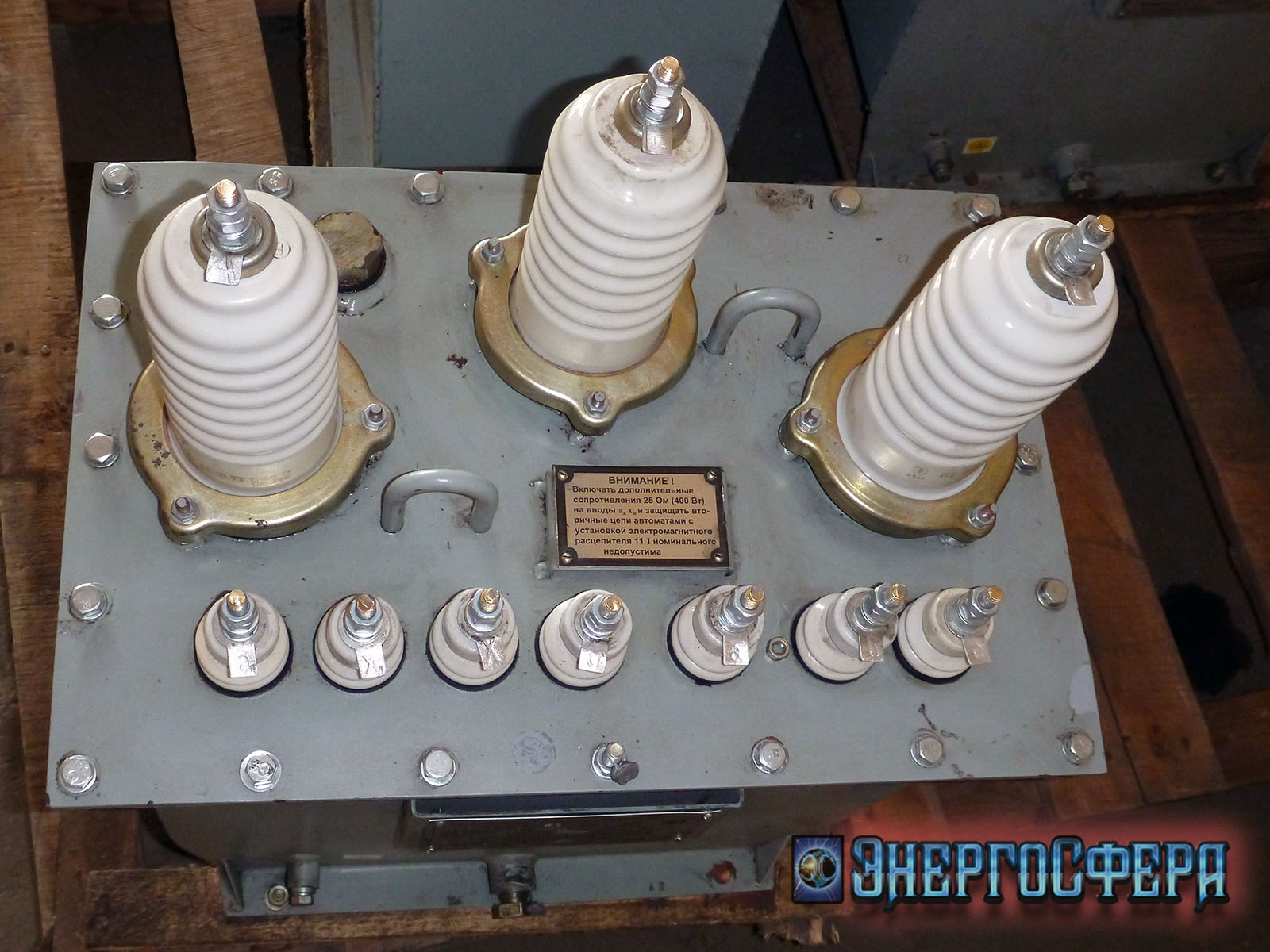

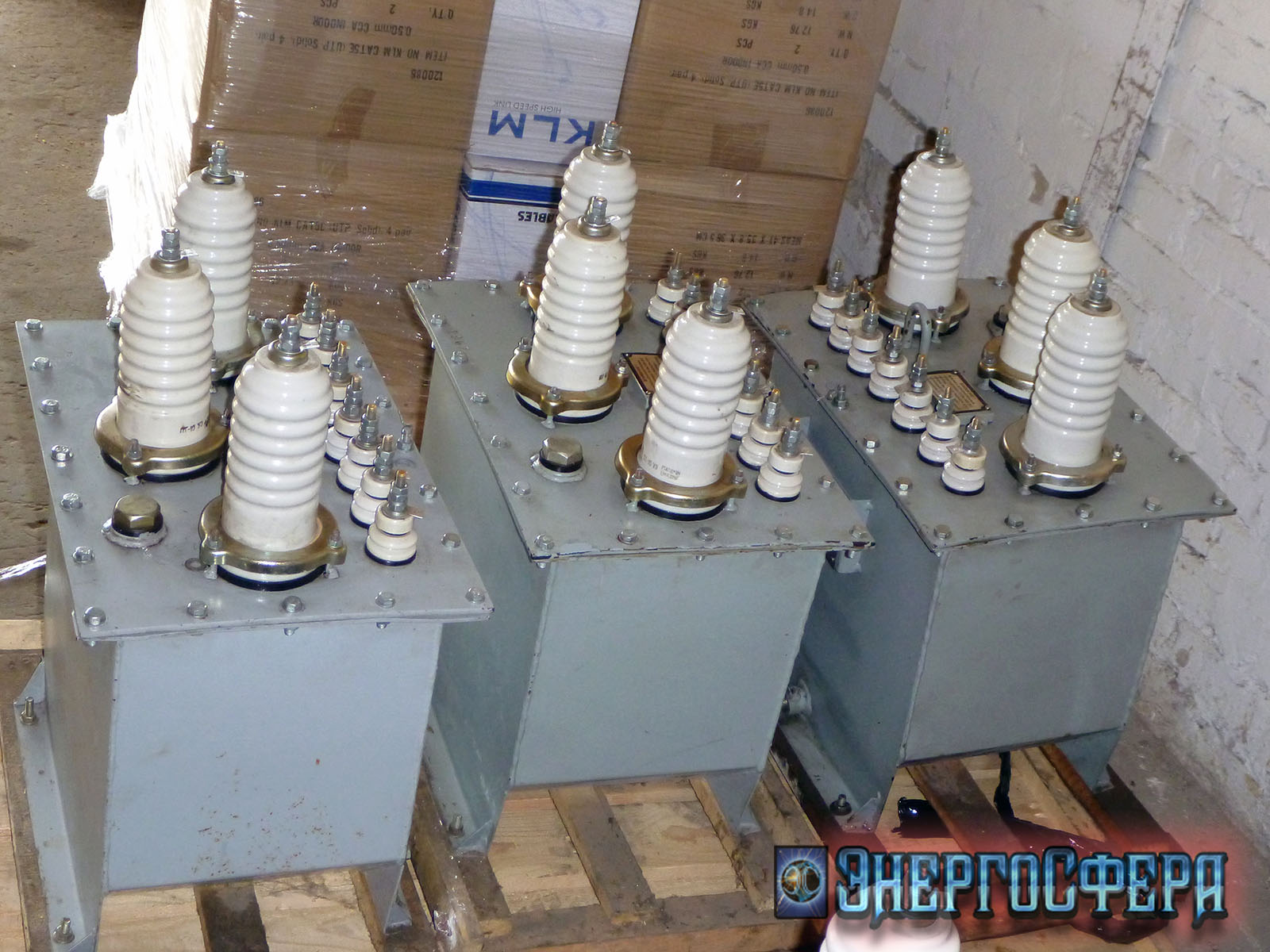

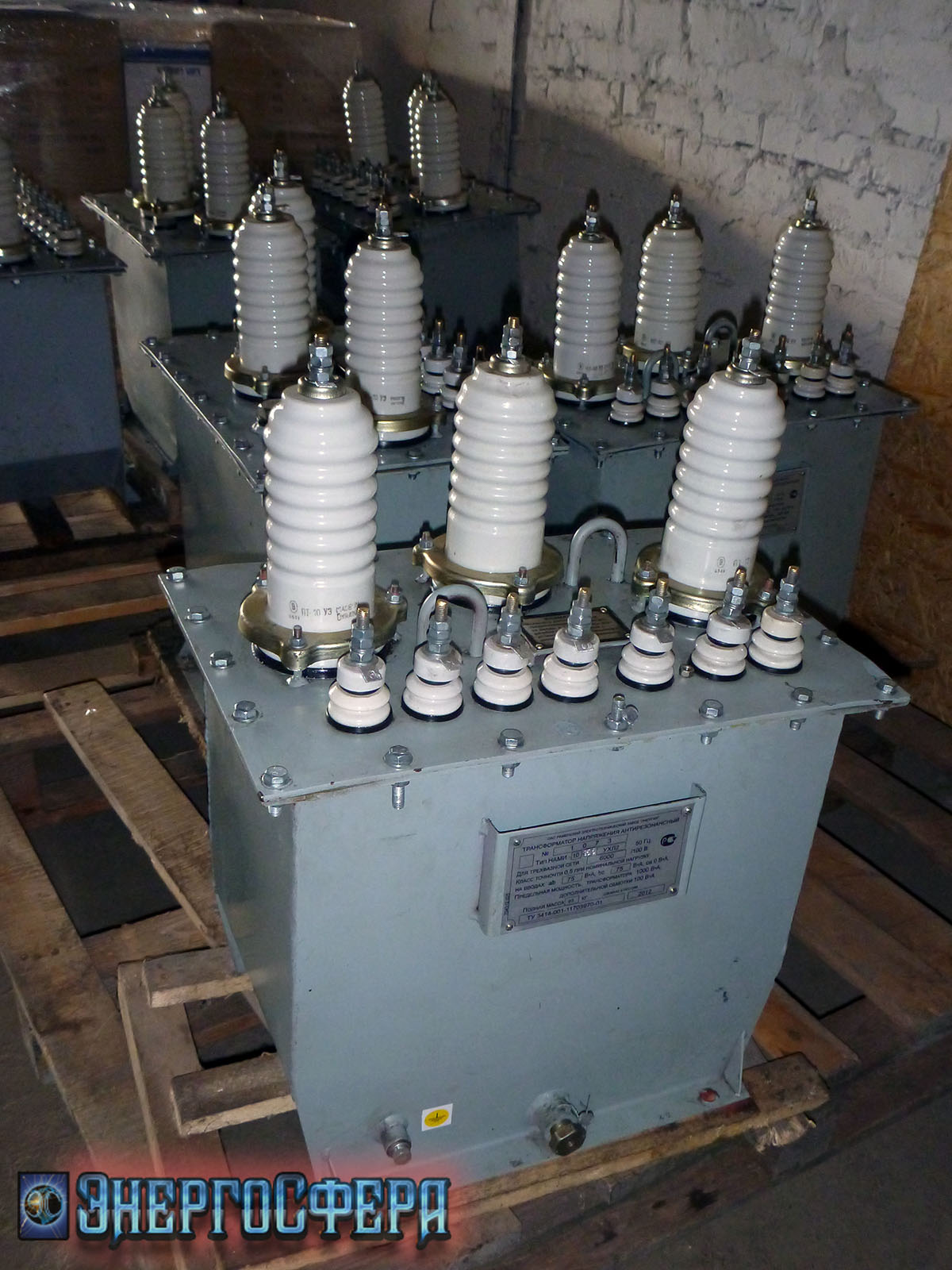

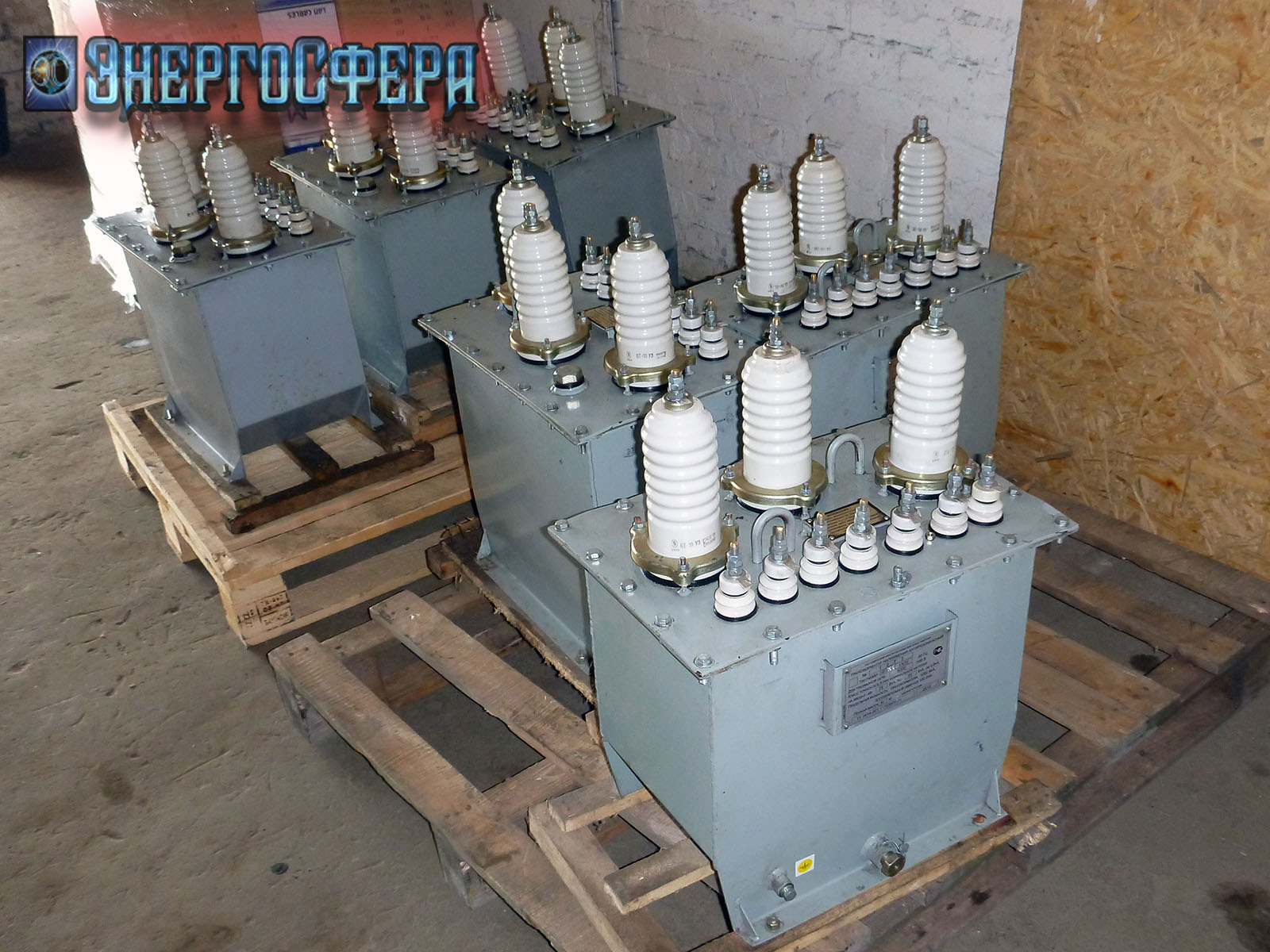

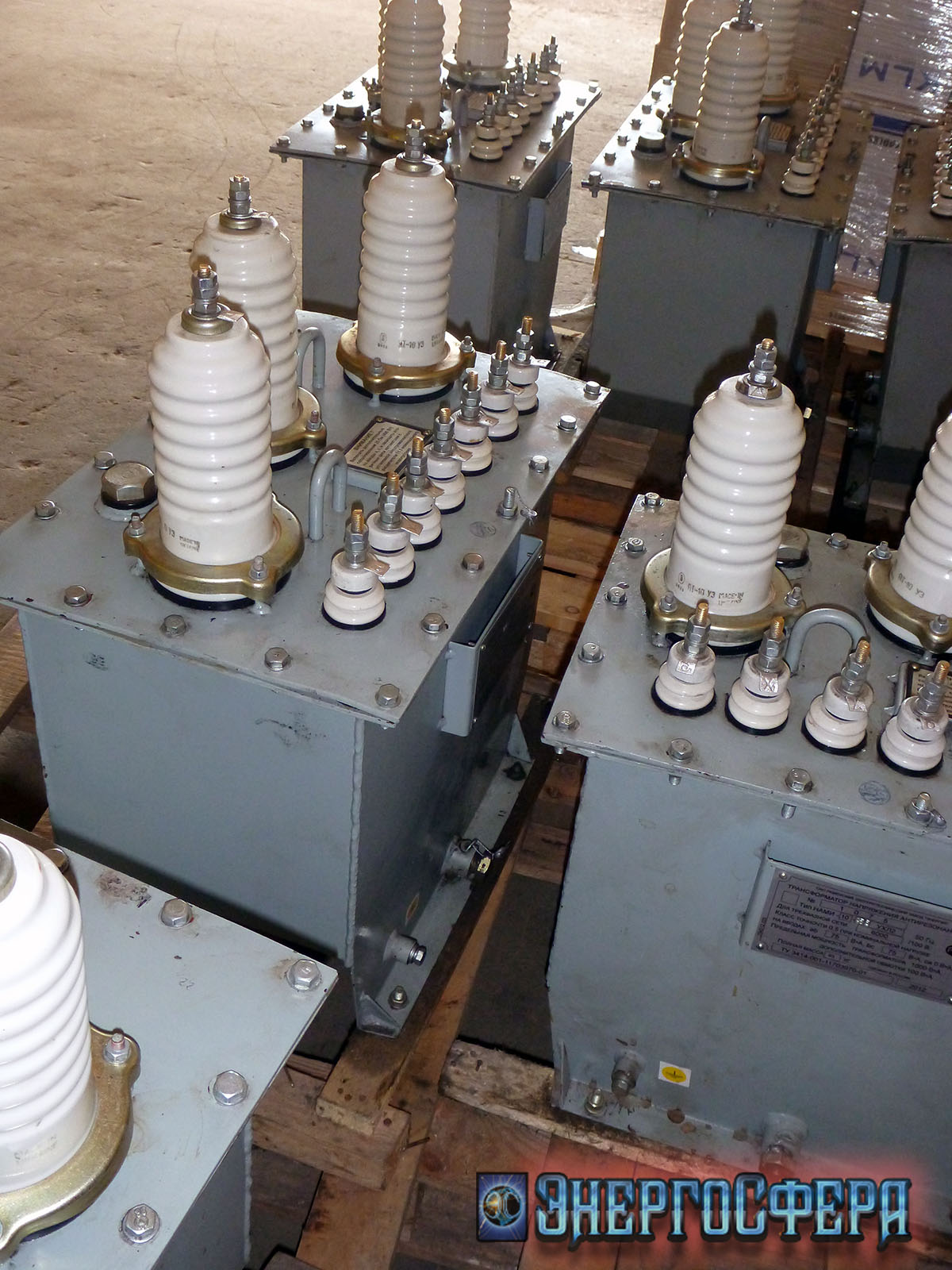

Фото трансформатора НТАМИ-10:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-ntami-10.html#sigProIdebebc15a58
