Трансформатор НТМИА-10

Трансформатор НТМИА-10 является трехфазным антирезонансным масляным трансформатором напряжения в герметичном исполнении. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с неэффективно заземленной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор НТМИА-10 имеет климатическое исполнение "УХЛ" категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C - для исполнения "УХЛ";

- Влажность воздуха - 98% для исполнения при +25°C;

- Неагрессивная и не взрывоопасная окружающая среда;

- Рабочее положение в пространстве - вертикальное.

Трансформатор НТМИА-10 является герметичным. строго запрещается нарушать герметичность в процессе эксплуатации трансформатора! Так же запрещается эксплуатация трансформатора с поврежденными или неисправными вводами!

Трансформатор НТМИА-10 состоит из трехфазного трехстержневого трансформатора прямой последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

Трансформатор НТМИА-10 обладает следующими техническими характеристиками:

Наименование параметра	Значение
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения первичной обмотки, кВ	10
Значение номинального напряжения основной вторичной обмотки, В	100
Значение номинального напряжения дополнительной вторичной обмотки, В - при симметричном режиме работы сети - при замыкании 1 из фаз на землю	3 от 90 до 110
Значение наибольшего рабочего напряжения, кВ	12
Значение номинальной трехфазной мощности - основной вторичной обмотки при симметричной нагрузке, при измерении линейных напряжений (a-b, b-c, c-a), ВА, в классе точности: 0,2 0,5 1 3	75 120 300 600	- 200 300 600
Значение номинальной трехфазной мощности - основной вторичной обмотки при симметричной нагрузке, при измерении фазных напряжений (a-0, b-0, c-0), ВА, в классе точности: 0,5 1	75 200
Значение предельной мощности вне класса точности, ВА - первичной обмотки - вторичной основной обмотки - вторичной дополнительной обмотки	1000 900 100
Значение напряжения короткого замыкания U_k, %	1,0
Значение частоты переменного тока, Гц	50
Схема и группа соединений обмоток	Ун/Ун/П-0
Масса, кг - полная - трансформатора	94 20

Конструкция: Трансформатор НТМИА-10 имеет сварной бак. Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для взятия пробы и слива масла, а также узел заземления. На крышке бака возле выводов обмоток ВН, НН находится маслоуказатель поплавкового типа. Активная часть состоит из магнитопровода изготавливаемого из высококачественной холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Магнитопроводы - разрезные. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки располагаются на магнитопроводе концентрически. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Бак наполняют маслом и сверху крепится крышка. Все разъемные части трансформатора уплотняются маслобензостойкой резиной.

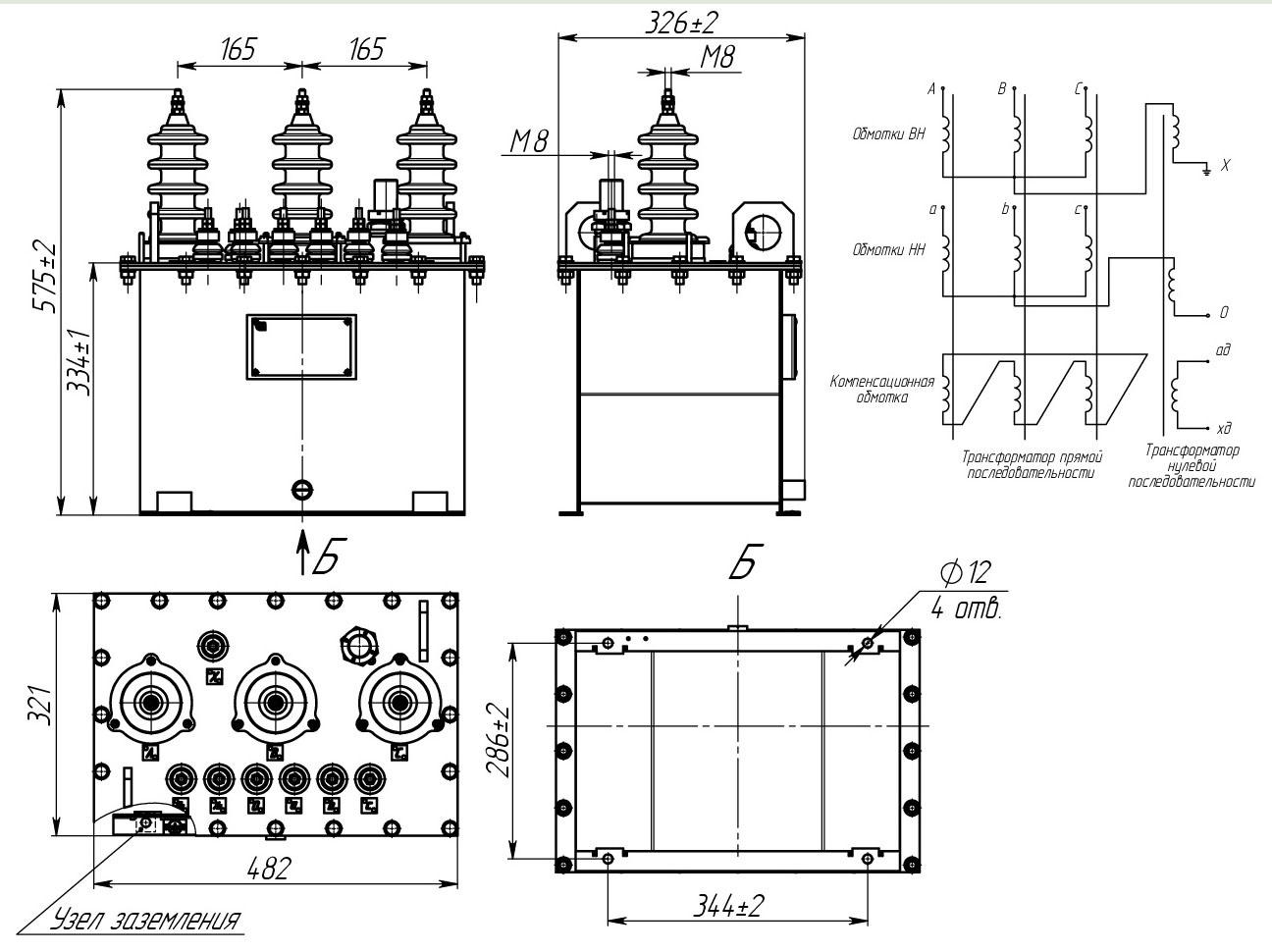

Чертеж, габаритные и установочные размеры трансформатора НТМИА-10

Заявки на Трансформатор НТМИА-10 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
