Трансформатор НТМК-10

Трансформатор НТМК-10 – трехфазный трехстержневой маслонаполненный измерительный трансформатор напряжения. Предназначен для понижения высокого первичного напряжения до значений пригодных для измерений. Трансформатор НТМК-10 используется для подключения счетчиков, фазометров, реле мощности и других приборов с обмотками тока и напряжения. Трансформаторы типа НТМК-10 устанавливают в шкафах комплектных распределительных устройств.

Трансформатор НТМК-10 имеет климатическое исполнение “У”, категории размещения 4 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура внутри ячейки от -45°С до +40°С;
- при эксплуатации вторичная обмотка должна быть обязательно заземлена.

Основные технические характеристики трансформатора НТМК-10:

Наименование параметра	Величина
Значение номинального первичного напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения на выводах вторичной обмотки, В	100
Значение номинальной мощности, ВА, при работе в классе точности: - 0,5 - 1 - 3	120 200 500
Значение предельной мощности, ВА	1000
Значение основной погрешности по напряжению, %	0,5
Значение основной погрешности по углу, %	10
Масса, кг	92
Схема и группа соединений обмоток	Y/Y₀-12
Охлаждение трансформатора	Естественное масляное

Конструкция. Трансформатор НTМК-10 (аналог трансформатора НТМК-10-71) имеет сварной бак. Для удобного и быстрого монтажа на крышке бака трансформатора привариваются скобы. Слив и взятие пробы масла осуществляется через пробку, расположенную в нижней части бака. Болт заземления находятся в низу бака. Заливка масла осуществляется через пробку расположенную на крышке бака возле выводов обмоток ВН, НН. Активная часть включает в себя магнитопровод, обмотки и вывода ВН, НН. Магнитопровод трансформатора изготавливается трехстержневым из холоднокатаной высококачественной электротехнической стали. Обмотки трансформатора изготавливают из медных проводов. Трансформатор НТМК-10 имеет компенсационную обмотку, предназначенную для коррекции угловой погрешности. Компенсационные обмотки трансформатора имеют примерно в 259 раз меньше витков чем обмотка ВН. Выводы обмоток выполнены съемными проходными фарфоровыми изоляторами. Обмотки закрепляются на стержнях магнитопровода, после выполняются все необходимые электротехнические соединения и производится сушка под вакуумом. После проверки всех электротехнических параметров трансформатора активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

Чертеж, габаритные и установочные размеры трансформатора НТМК-10

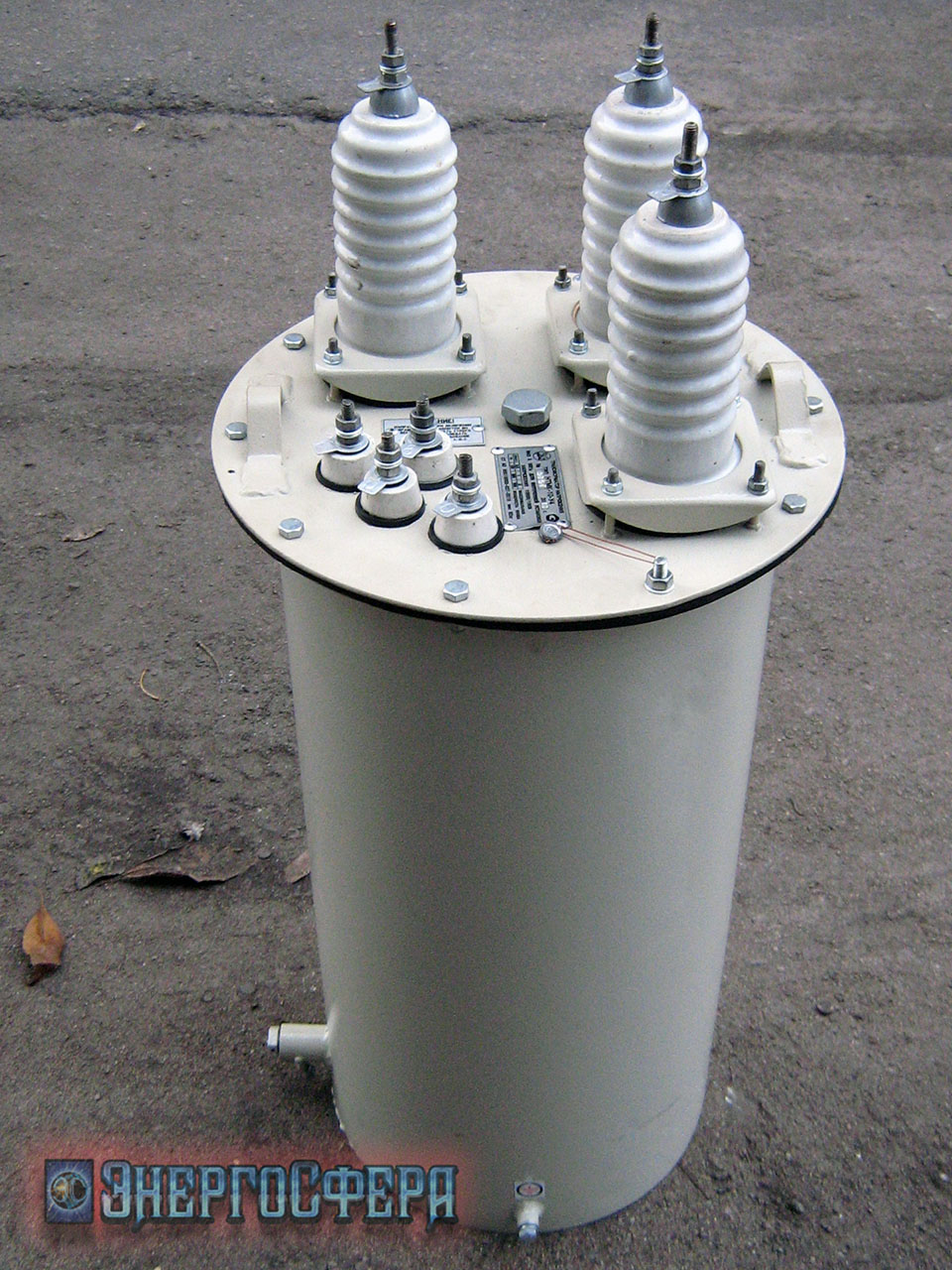

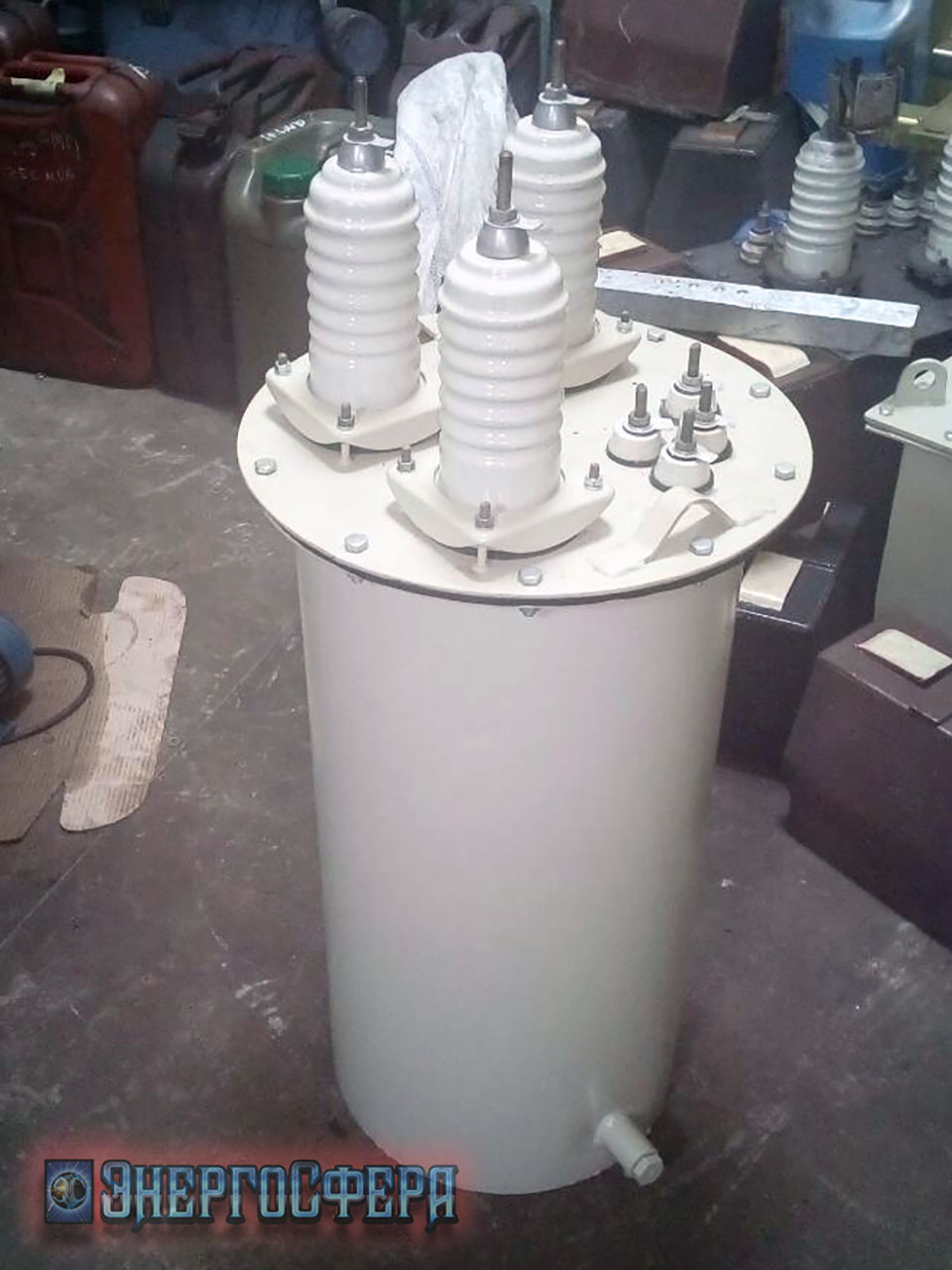

Фото трансформатора НТМК-10:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-ntmk-10.html#sigProId07da0fa7f5

Заявки на Трансформатор НТМК-10 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
