Трансформатор ЗНАМИТ-10-1

Трансформатор ЗНАМИТ-10-1 (аналог трансформатора НАМИ-10-95) является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор ЗНАМИТ-10-1 имеет климатическое исполнение “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор ЗНАМИТ-10-1 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

Конструкция: Трансформатор ЗНАМИТ-10-1 имеет сварной бак. Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для слива и взятия пробы масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН. Активная часть состоит из магнитопровода ленточного типа, изготавливаемого из холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

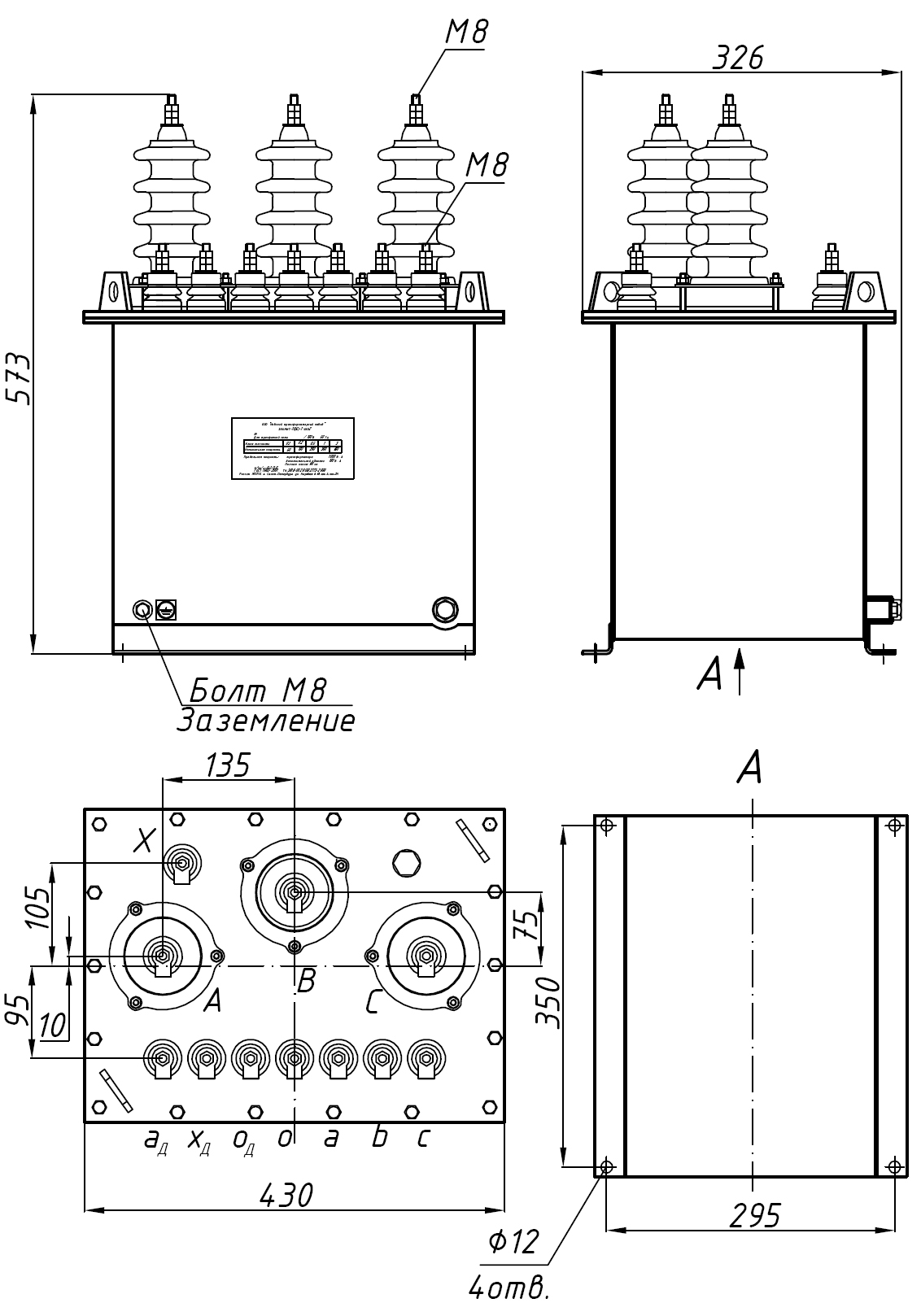

Чертеж, габаритные и установочные размеры трансформатора ЗНАМИТ-10-1

Трансформатор ЗНАМИТ-10-1 обладает следующими техническими характеристиками:

Наименование параметра	Значение
Значение номинального напряжения первичной обмотки, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального напряжения основной вторичной обмотки, кВ	0,1
Значение номинального напряжения дополнительной вторичной обмотки, кВ	0,1/3
Значение номинальной мощности обмоток, ВА основной вторичной, при симметричной нагрузке и работе в классе точности: - 0,2 - 0,5 - 1 - 3,0 дополнительной вторичной	- 200 300 600 30
Значение предельной мощности вне класса точности, ВА: - трансформатора - основных вторичных обмоток - дополнительных вторичных обмоток	1000 900 100
Значение частоты переменного тока, Гц	50
Значение мощности нагрузки при cosφ=0,8	от 0,2S_ном до S_ном
Значение тока холостого хода, А	0,35
Значение напряжения короткого замыкания,%	2,5±0,5
Масса, кг	90

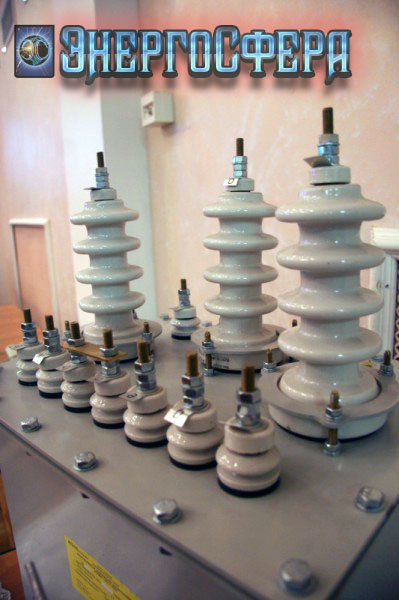

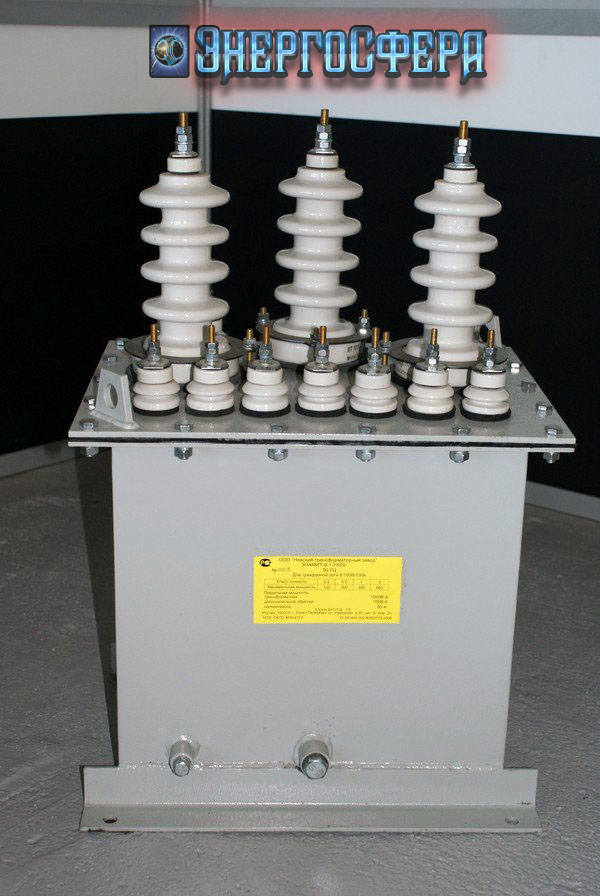

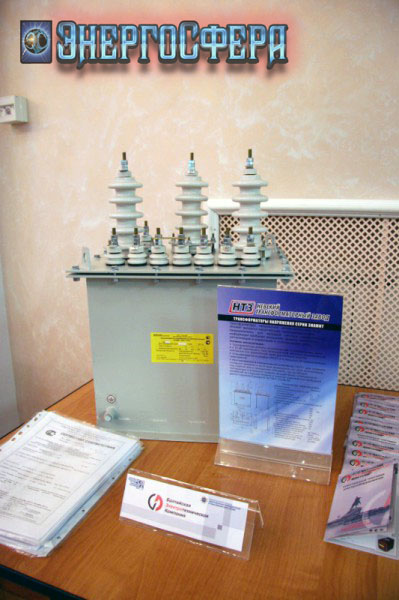

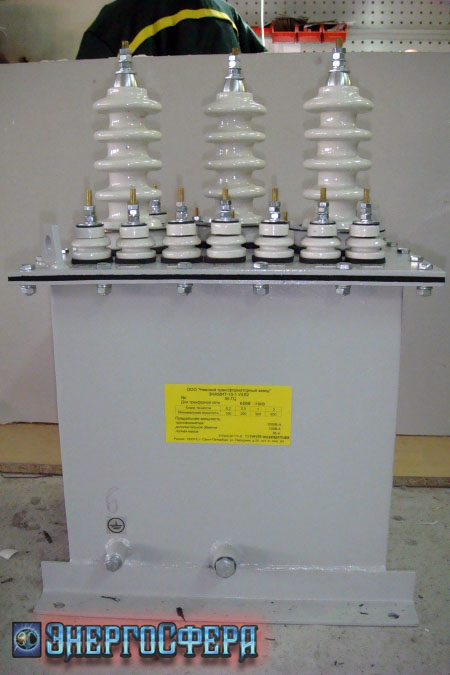

Фото трансформатора ЗНАМИТ-10-1:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-napryazheniya/trekhfaznye-maslyanye-izmeritelnye-transformatory-napryazheniya-10kv/transformator-znamit-10-1.html#sigProId17f59ba200

Заявки на Трансформатор ЗНАМИТ-10-1 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

- - Работаем на экспорт - - Работаем на экспорт - -
