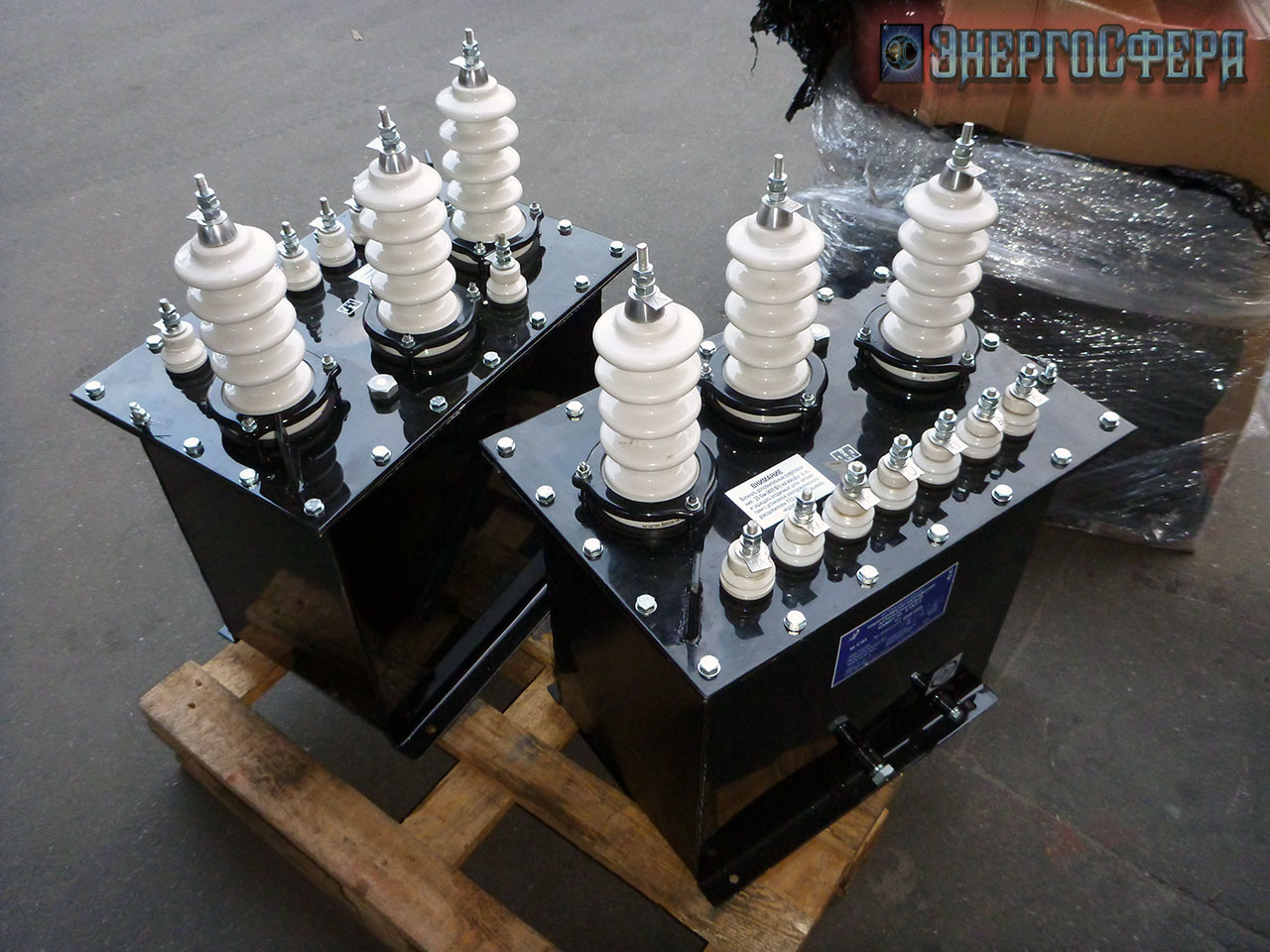

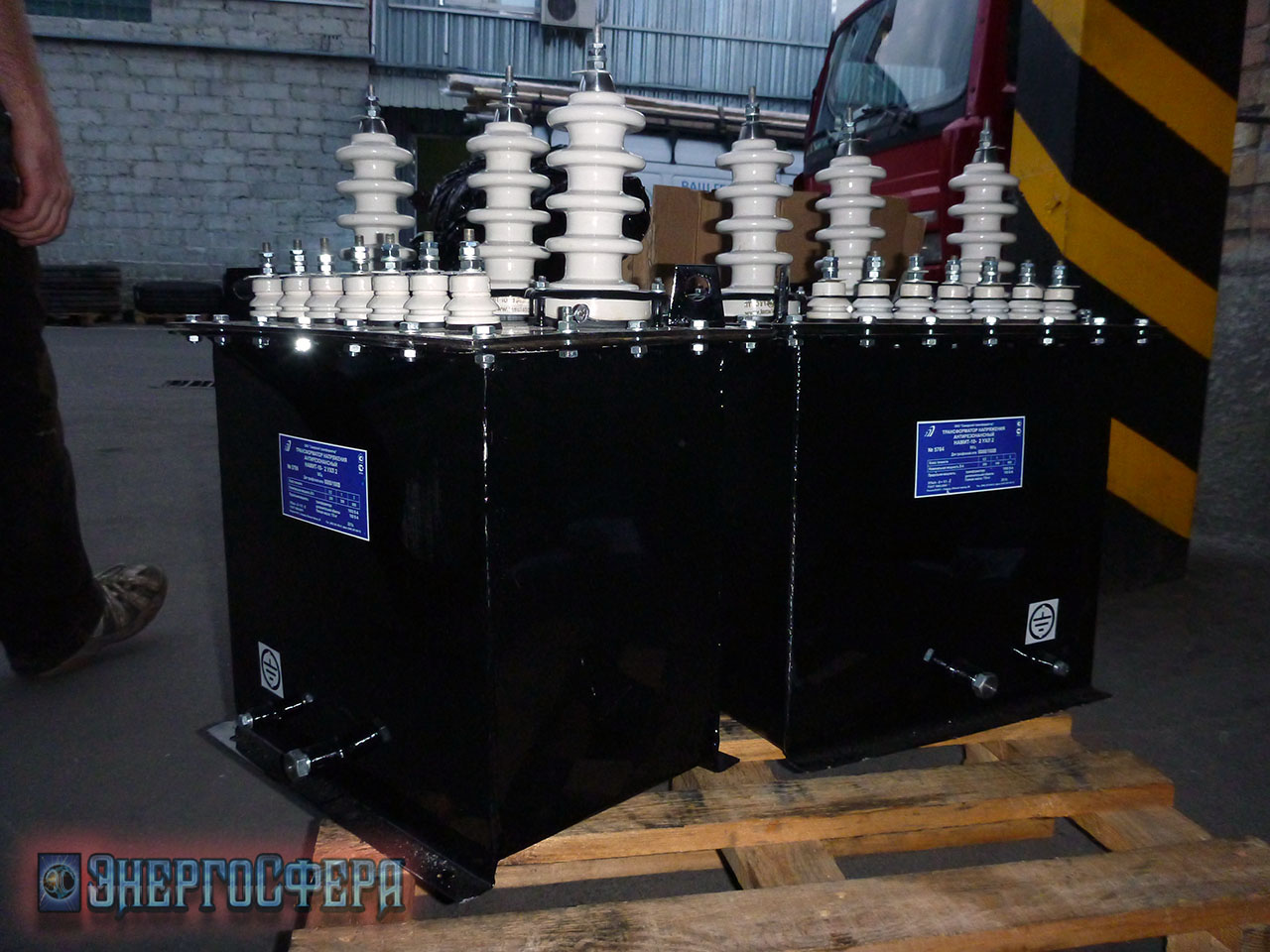

Трансформатор НАМИТ-6-2

Трансформатор НАМИТ-6-2Трансформатор НАМИТ-6-2 (аналог трансформатора НАМИ-6-95) является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор НАМИТ-6-2 имеет климатическое исполнение "УХЛ" категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Внимание! Основное отличие конструктивного исполнения "1" от исполнения "2". Для трансформатора НАМИТ-6-1 первичные обмотки одного трансформатора предназначены для включения на линейные напряжения "AB" и "BC", а первичная обмотка другого (заземленного) трансформатора включается на фазное напряжение "BX". Для трансформатора НАМИТ-6-2 первичные обмотки трехфазного трехстержневого трансформатора включаются на линейные напряжения "AB", "BC" и "CA" и служат для питания и защиты цепей электроизмерительных приборов, а первичная обмотка однофазного трансформатора нулевой последовательности предназначена для включения в нейтраль основного трансформатора и служит для защиты трехфазного трансформатора от повреждения при однофазных замыканиях и феррорезонанса.

Трансформатор НАМИТ-6-2 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

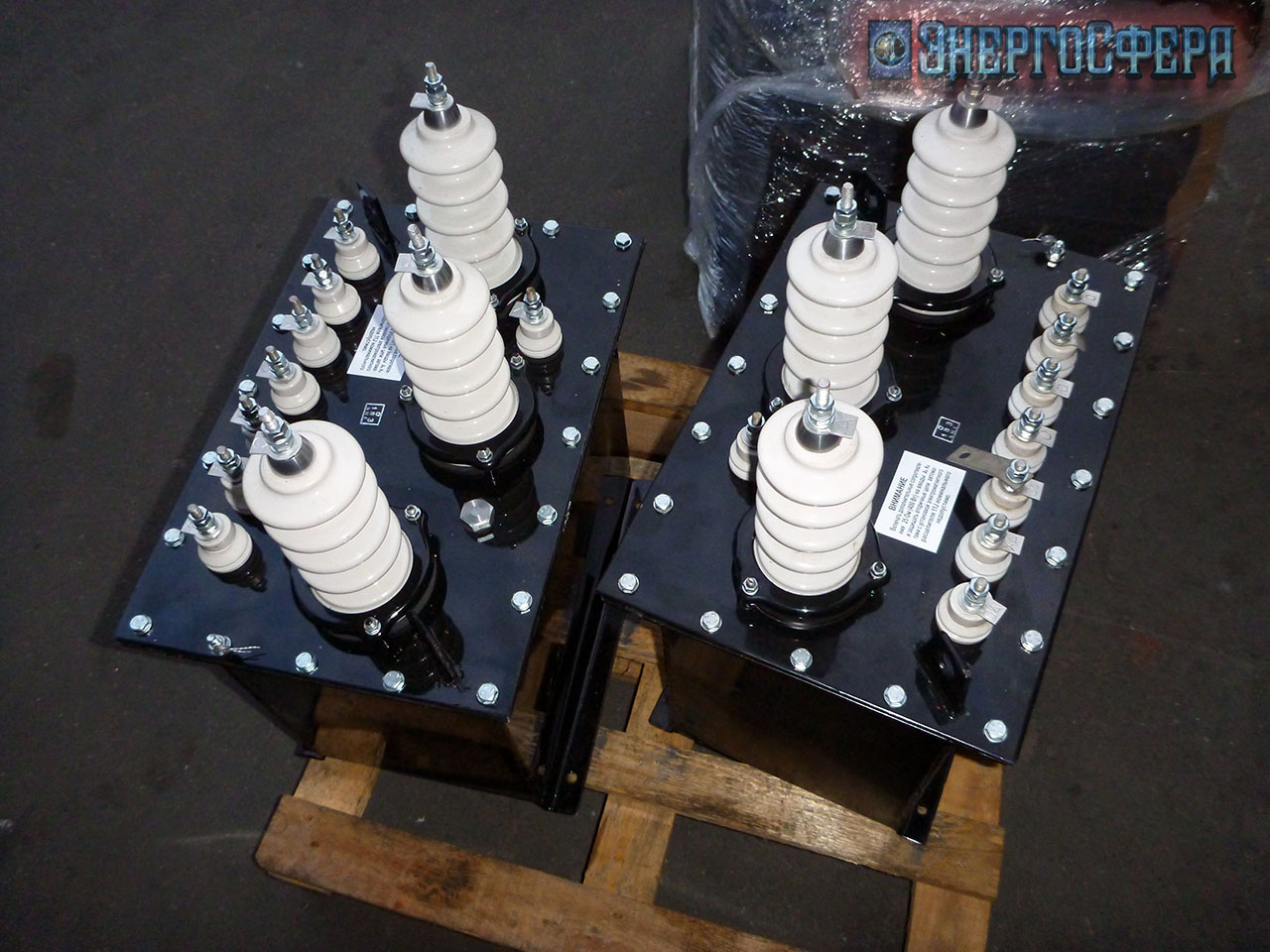

Конструкция: Трансформатор НАМИТ-10-2 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности. Активная часть состоит из магнитопровода изготавливаемого из холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы.Чертеж трансформатора НАМИТ-6-2 Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом. Трансформатор НАМИТ-10-2 имеет сварной бак. Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для слива и взятия пробы масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН.
Чертеж, габаритные и установочные размеры трансформатора НАМИТ-6-2

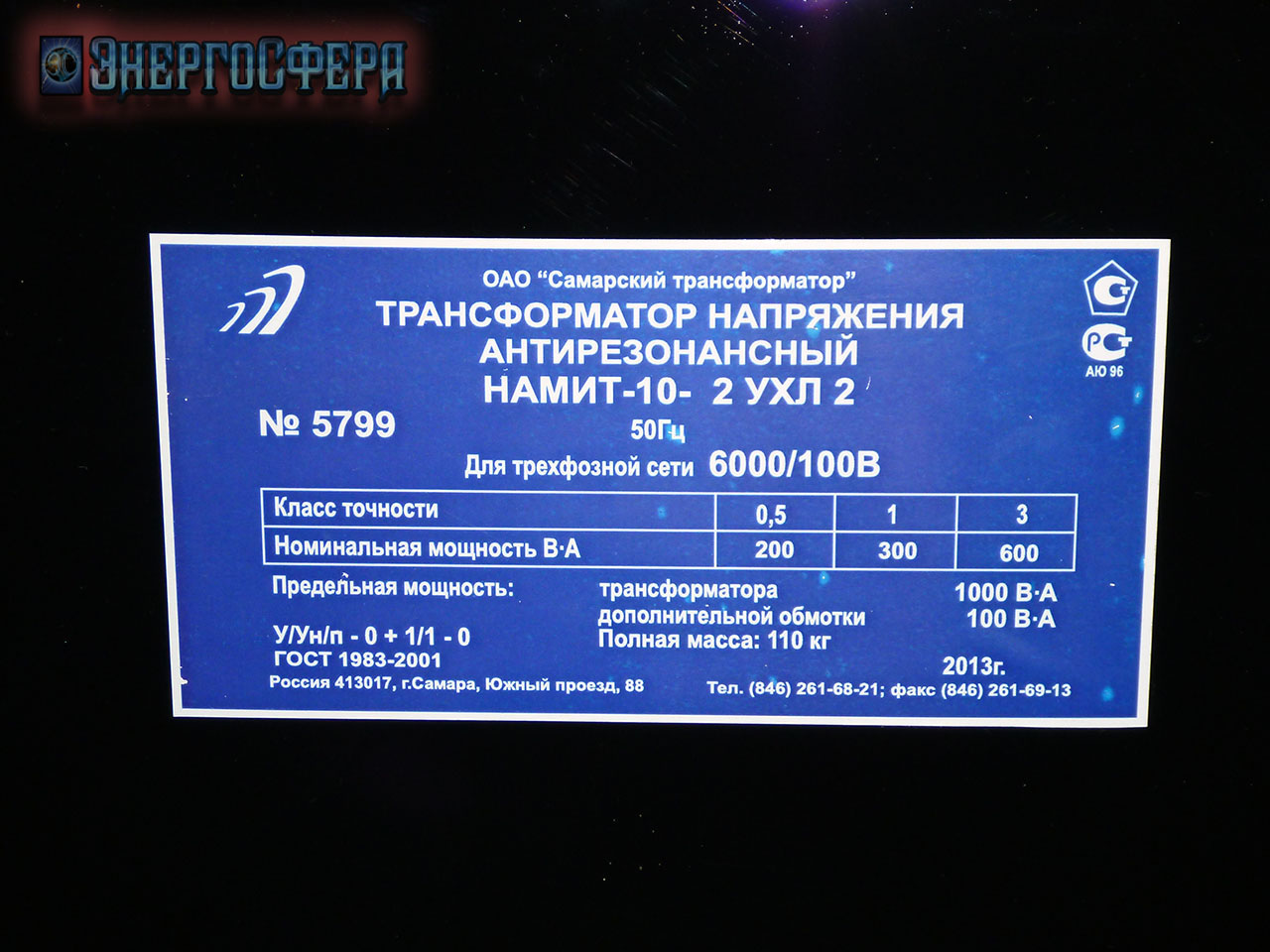

Трансформатор НАМИТ-6-2 обладает следующими техническими характеристиками:
Наименование параметра Значение
Класс точности 0,2 0,5
Значение номинального напряжения первичной обмотки, кВ 6; (6,3)
Значение наибольшего рабочего напряжения, кВ 7,2
Значение номинального напряжения основной вторичной обмотки, кВ
 0,1; (0,11)
Значение номинального напряжения дополнительной вторичной обмотки, кВ 0,1/3; (0,11/3)
Значение номинальной мощности обмоток, ВА, при симметричной нагрузке
основной вторичной в классе точности:
- 0,2
- 0,5
- 1
- 3
дополнительной вторичной


75
150
270
600
30


-
200
300
600
30
Значение предельной мощности вне класса точности, ВА:
- трансформатора
- основных вторичных обмоток
- дополнительных вторичных обмоток

1000
900
100
Значение частоты переменного тока, Гц
 50
Схема и группа соединений обмоток
 Ун/Ун/П-0
Масса, кг
 110

Заявки на Трансформатор НАМИТ-6-2 принимаются по телефонам:

Telegram Viber Vodafon (050)299-33-89 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.

-  Экспорт - Работаем на экспорт - Экспорт - Работаем на экспорт - Экспорт  -
