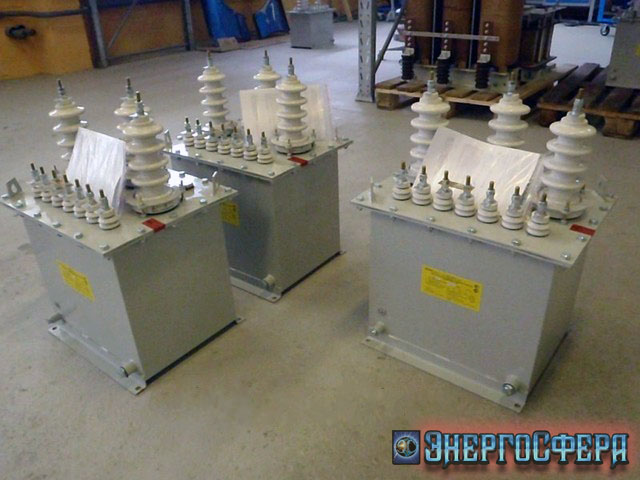

Трансформатор ЗНАМИТ-6-1

Трансформатор ЗНАМИТ-6-1 (аналог трансформатора НАМИ-6-95) является трехфазным антирезонансным масляным трансформатором напряжения. Применяется для понижения высокого первичного напряжения до значений пригодных для измерений. Служит для выработки сигнала измерительной информации и подачи его на измерительные приборы, а также устройства защиты и сигнализации в сетях с изолированной нейтралью частоты 50 (60) Гц. Предназначен для установки в комплектных распределительных устройствах.

Трансформатор ЗНАМИТ-6-1 имеет климатическое исполнение “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Температура воздуха внутри КРУ от -60°C до +40°C;
- Неагрессивная и не взрывоопасная окружающая среда.

Трансформатор ЗНАМИТ-6-1 состоит из трехфазного трехстержневого трансформатора прямой (обратной) последовательности и однофазного двухстержневого трансформатора нулевой последовательности.

Конструкция: Трансформатор ЗНАМИТ-6-1 имеет сварной бак. Удобство монтажа обеспечивается благодаря скобам, расположенным на крышке бака трансформатора. В низу бака расположены пробка для слива и взятия пробы масла, а также болт заземления. Пробка для заливки масла находится на крышке бака возле выводов обмоток ВН, НН. Активная часть состоит из ленточного магнитопровода изготавливаемого из холоднокатаной электротехнической стали, обмоток и выводов ВН, НН. Обмотки трансформатора изготавливают из медных проводов. Выводы обмоток – съемные проходные фарфоровые изоляторы. Обмотки закрепляются на соответствующих стержнях магнитопровода, после выполняются электротехнические соединения и сушка под вакуумом. Проверяются все электротехнические параметры трансформатора, и только после этого активная часть помещается в бак. Сверху крепится крышка и после этого трансформатор наполняют маслом.

Чертеж, габаритные и установочные размеры трансформатора ЗНАМИТ-6-1

Трансформатор ЗНАМИТ-6-1 обладает следующими техническими характеристиками:

Наименование параметра	Значение
Значение номинального напряжения первичной обмотки, кВ	6
Значение наибольшего рабочего напряжения, кВ	7,2
Значение номинального напряжения основной вторичной обмотки, кВ	0,1
Значение номинального напряжения дополнительной вторичной обмотки, кВ	0,1/3
Значение номинальной мощности обмоток, ВА основной вторичной, при симметричной нагрузке и работе в классе точности: - 0,2 - 0,5 - 1 - 3,0 дополнительной вторичной	100 200 300 600 30
Значение предельной мощности вне класса точности, ВА: - трансформатора - основных вторичных обмоток - дополнительных вторичных обмоток	1000 900 100
Значение частоты переменного тока, Гц	50
Значение мощности нагрузки при cosφ=0,8	от 0,2S_ном до S_ном
Значение тока холостого хода, А	0,35
Значение напряжения короткого замыкания,%	2,5±0,5
Масса, кг	90

Заявки на Трансформатор ЗНАМИТ-6-1 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;
