Трансформатор ТНШЛ-0,66 пластик

Трансформатор ТНШЛ-0,66 пластик - 5.0 out of 5 based on 1 vote
1 1 1 1 1 1 1 1 1 1 Рейтинг 5.00 (1 Голос)

Трансформатор ТНШЛ-0,66 пластикТрансформатор ТНШЛ-0,66 пластик – шинный измерительный трансформатор тока в пластмассовом корпусе. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение до 660В. Трансформатор ТНШЛ-0,66 пластик устанавливается в комплектные распределительные устройства.

Трансформатор ТНШЛ-0,66 пластик имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнемЧертеж трансформатора ТНШЛ-0,66 литой моря;
- Верхнее значение температуры воздуха внутри КРУ - +50°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

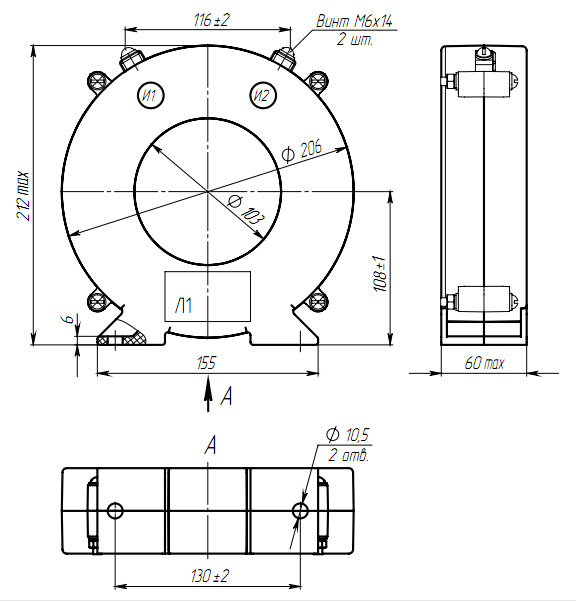

Чертеж, габаритные и установочные размеры трансформатора ТНШЛ-0,66 пластик

Конструкция. Собственная первичная обмотка у трансформаторов типа ТНШЛ-0,66 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Магнитопровод трансформатора - тороидальный. На него наматывается вторичная обмотка. Магнитопровод вместе со вторичной помещается в пластмассовый корпус. Корпус обеспечивает надежную защиту от механических повреждений и атмосферного воздействия.

Трансформатор ТНШЛ-0,66 пластик изготавливается на номинальные первичные токи от 600А до 2000А и обладает следующими техническими характеристиками:

Наименование параметра Величина
Значение номинального напряжения, кВ 0,66
Значение наибольшего рабочего напряжения, кВ 0,8
Значение номинального первичного тока, А 600, 800, 1000, 1200, 1500, 2000, 2500
Значение номинального вторичного тока, А 1 или 5
Значение номинальной частоты переменного тока, Гц
50 или 60
Значение класса точности для токов:
0,2S; 0,2; 0,5S; 0,5; 10P
Значение номинальной вторичной нагрузки, ВА:
при коэффициенте мощности cosφ=0,8 и коэффициенте мощности cosφ=1, ВА

3; 5; 10; 15; (20)
Значение кратности трехсекундного тока термической стойкости, не менее, при номинальном первичном токе, А:
600 - 2000


25
Значение номинальной предельной кратности вторичной обмотки при номинальной вторичной нагрузке 20 ВА и номинальном первичном токе, не менее
600
800
1000
1200
1500
2000
2500


6
7
8
10
11
12
13

Внимание! При эксплуатации вторичные обмотки трансформатора должны быть замкнуты!

Видео трансформатора ТНШЛ-0,66 в пластмассовом корпусе:

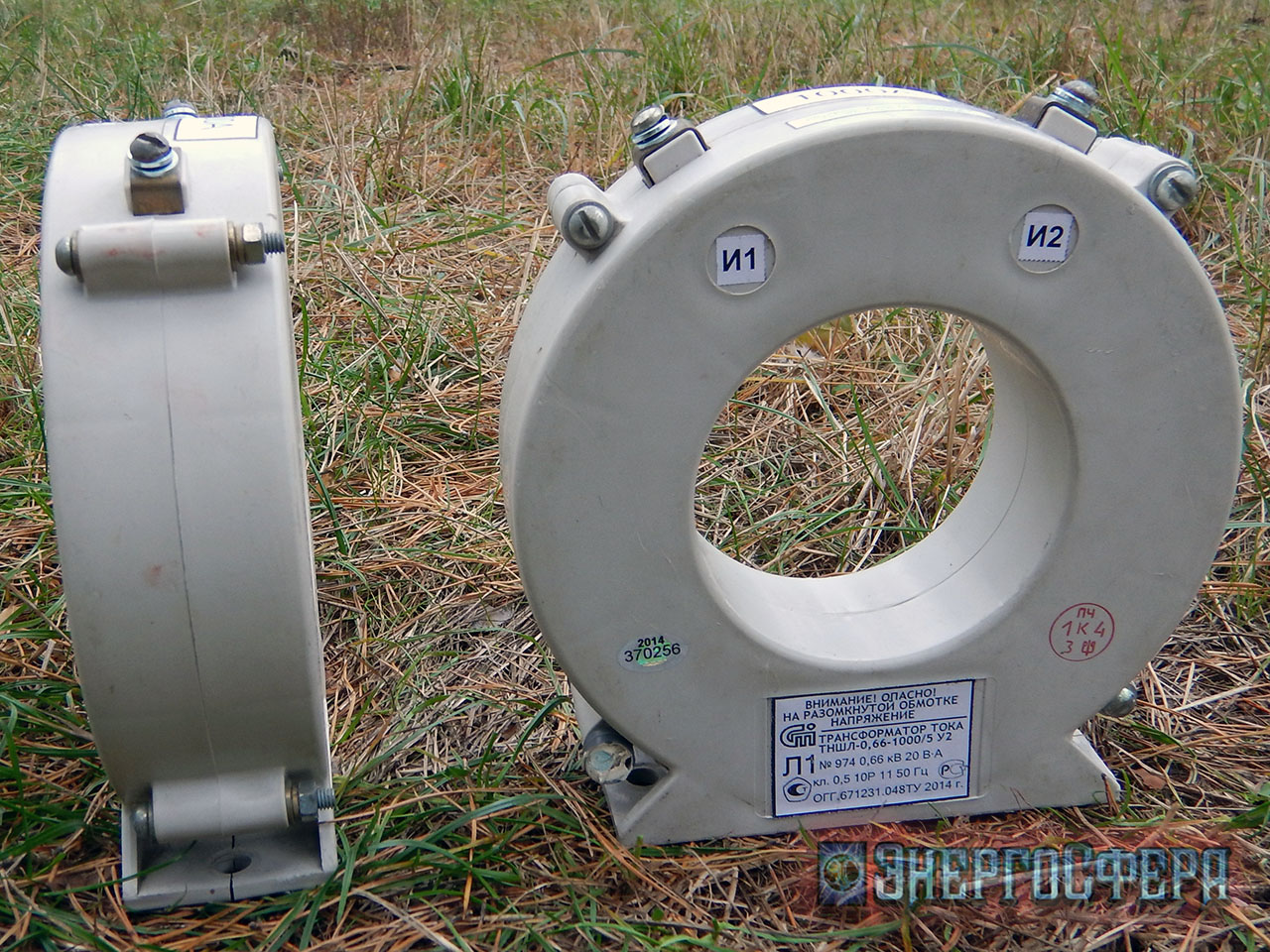

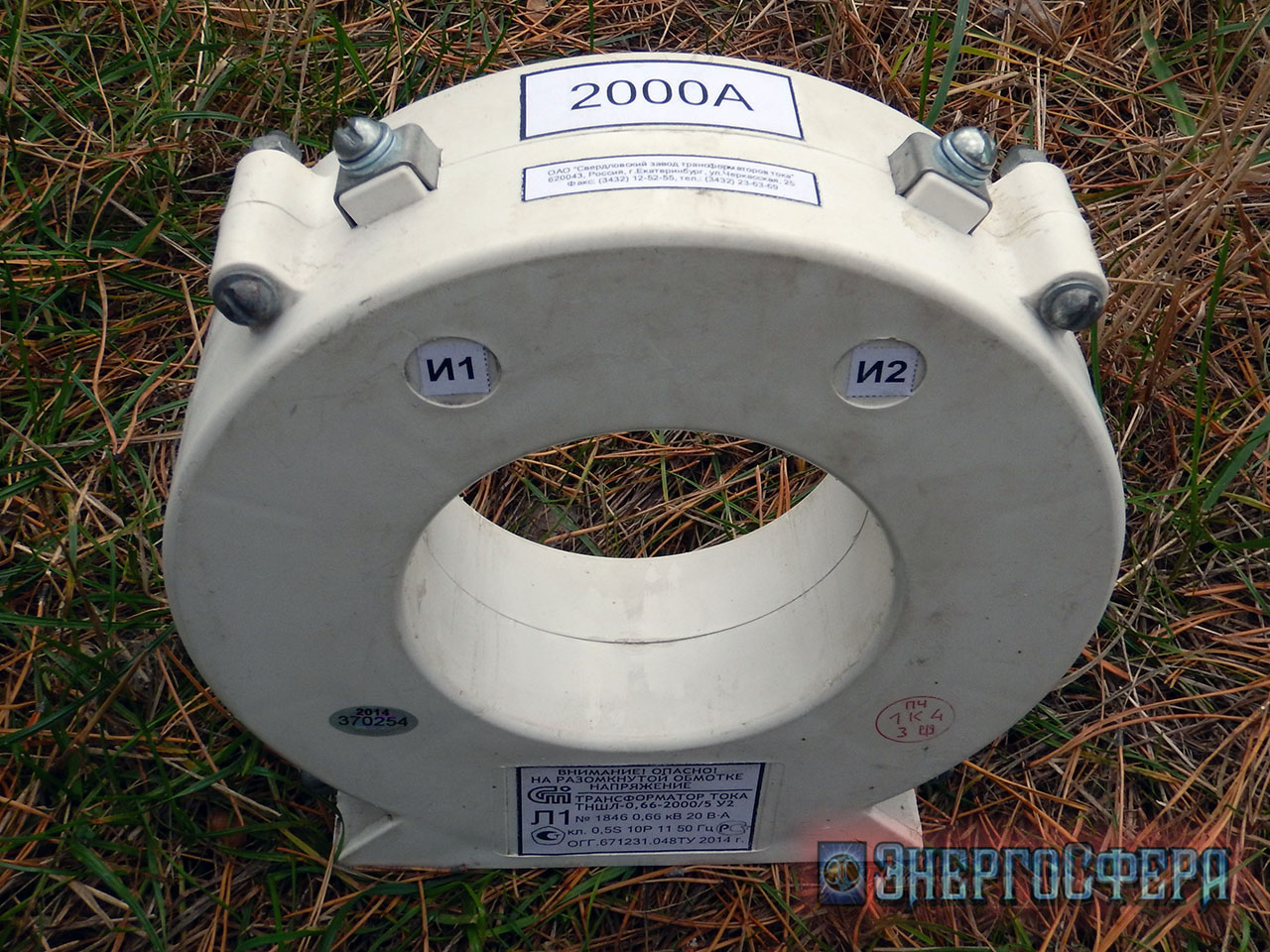

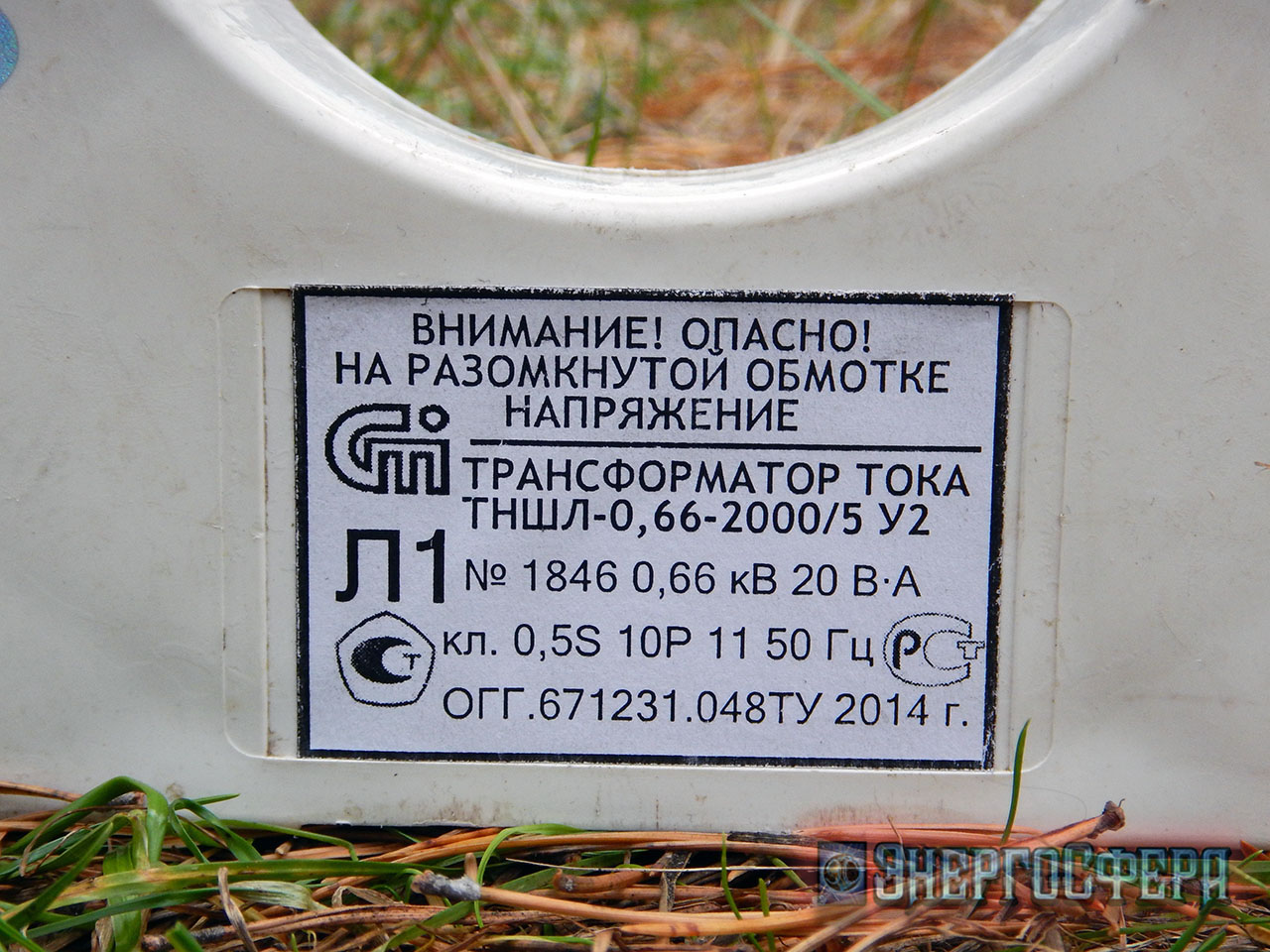

Фото трансформатора ТНШЛ-0,66:
Вы можете заказать трансформатор ТНШЛ-0,66 пластик в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
