Трансформатор ТШП-0,66

Трансформатор ТШП-0,66 – шинный измерительный трансформатор тока, выполненный в корпусе из трудногорючего термопласта. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение 660В. Трансформатор ТШП-0,66 устанавливается в комплектные распределительные устройства. Трансформаторы класса точности 0,2S и 0,5S используют для коммерческого учета электроэнергии, а классов точности - 0,2; 0,5; 1; 3; 5 - для измерений.

Трансформатор ТШП-0,66 имеет климатическое исполнение “У”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +55°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.



Значение номинального первичного тока, А	Значение номинальной вторичной нагрузки, ВА, при		Значение класса точности
	индуктивно-активном характере нагрузки и cosφ=0,8	при cosφ=1
75; 80	-	1	0,5
100		1; 2	0,5
150		1; 2; 2,5	0,5S; 0,5
200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000			0,2S; 0,5S; 0,5
150	3	-	0,5S
200	3; 5		0,5
300; 400	5		0,2S; 0,2; 0,5S; 0,5; 1
	10		0,5; 1
500; 600; 750; 800	5; 10		0,2S; 0,2; 0,5S; 0,5; 1
600; 750; 800	15		0,2S; 0,2; 0,5S; 0,5; 1
800	20
750; 800	15; 20; 25		0,5
1000; 1200; 1500; 2000	3		0,2; 0,5S
	5; 10		0,2S; 0,5S; 0,5; 1
2000	15		0,2S; 0,5S; 0,5; 1



Конструкция. Трансформатор изготовлен в корпусе из трудногорючего термопласта. Корпус обеспечивает надежную защиту от механических повреждений и атмосферного воздействия. Роль первичной обмотки выполняет шина. В трансформаторах на номинальные токи от 75 до 800А вторичная обмотка выполняется на тороидальном магнитопроводе, на номинальные токи 1000 - 2000А - на прямоугольном.



Видео:

Трансформатор ТШП-0,66-10-0,5-400/5У3	Трансформатор ТШП-0,66-10-0,5-1000/5У3

Фото трансформатора ТШП-0,66:

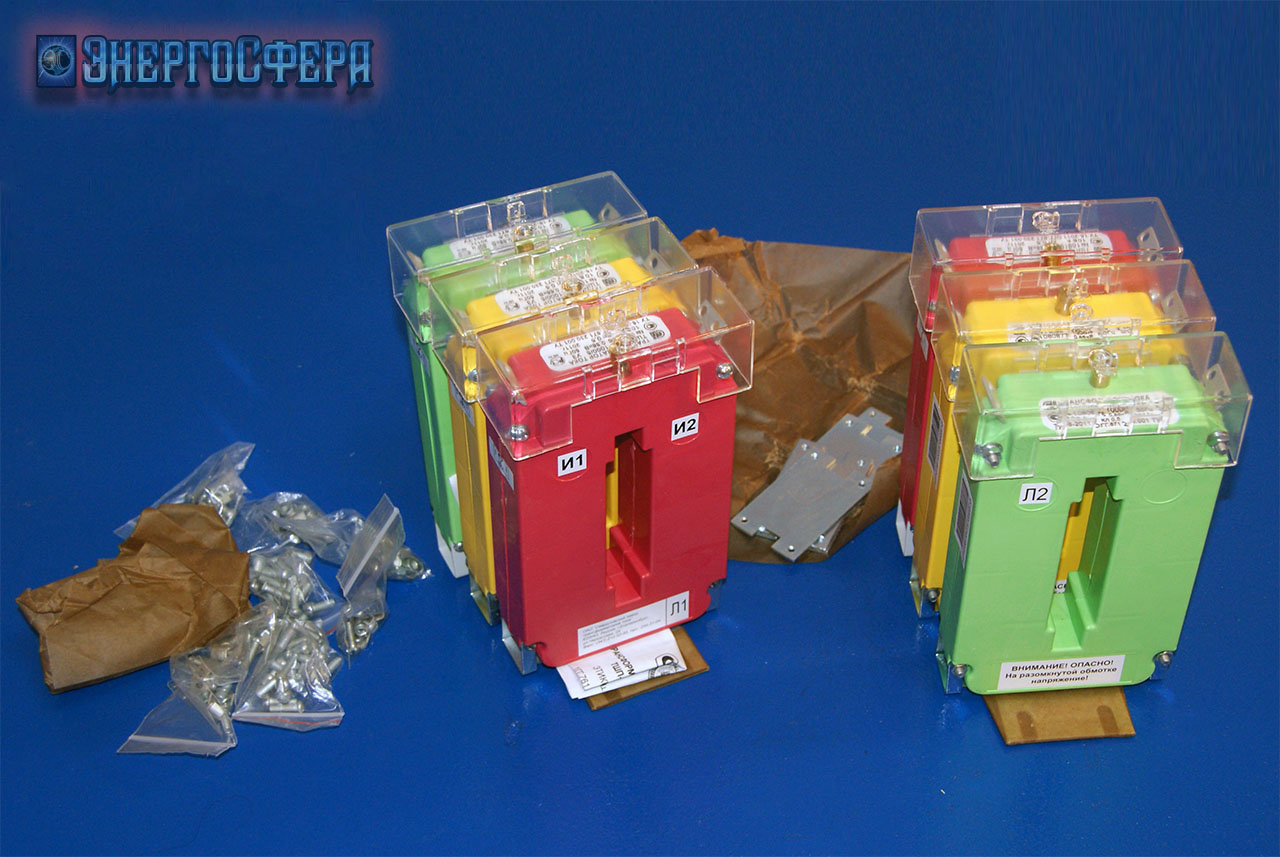

• Трансформатор ТШП-0,66 1000/5 кл. т. 0,5 Трансформатор ТШП-0,66 1000/5 кл. т. 0,5
• Трансформатор ТШП-0,66 1000/5 кл. т. 0,5 Трансформатор ТШП-0,66 1000/5 кл. т. 0,5
• Трансформатор ТШП-0,66 1000/5 кл. т. 0,5 Трансформатор ТШП-0,66 1000/5 кл. т. 0,5
• Трансформатор ТШП-0,66 2000/5 кл. т. 0,5S Трансформатор ТШП-0,66 2000/5 кл. т. 0,5S

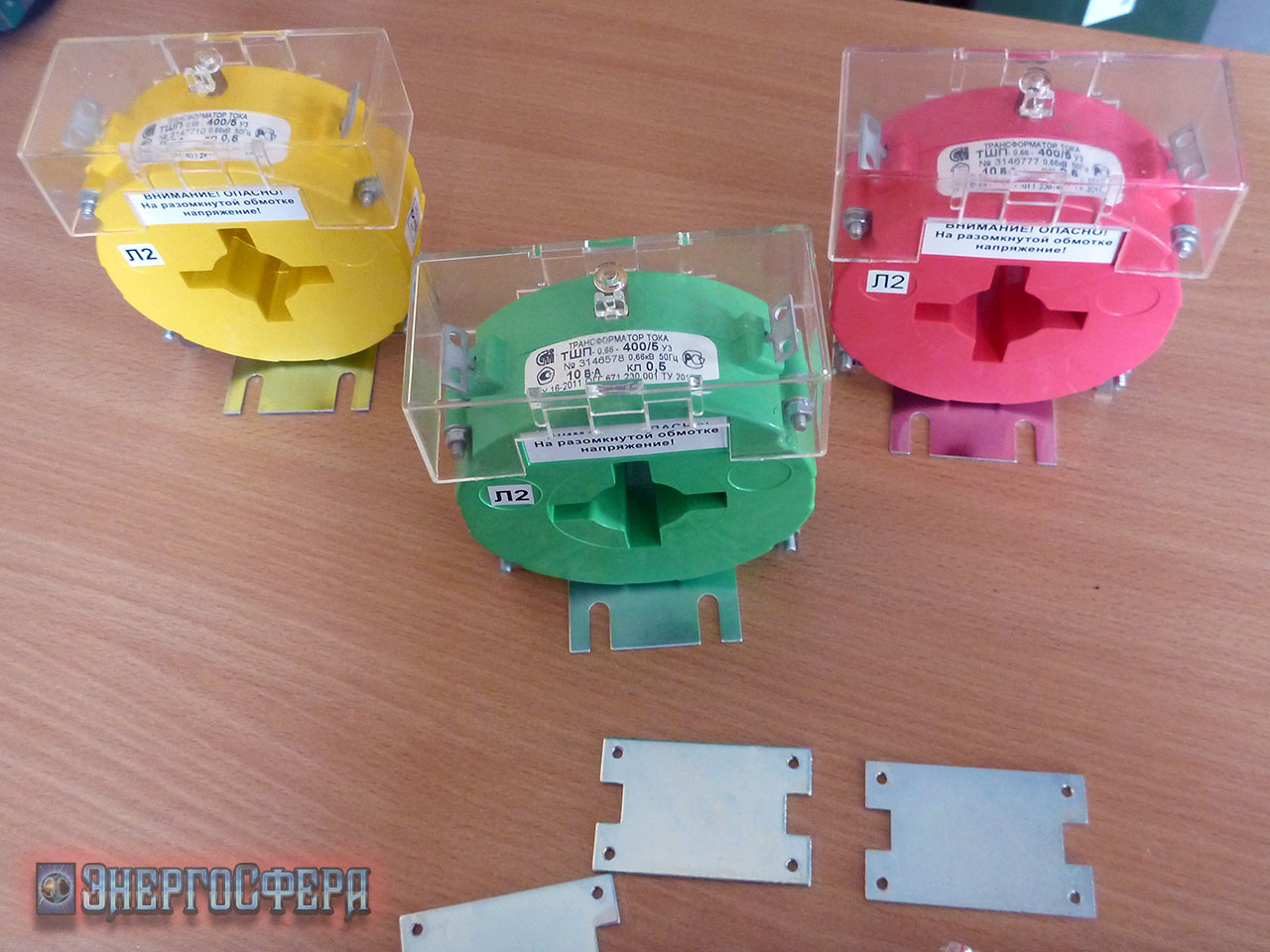

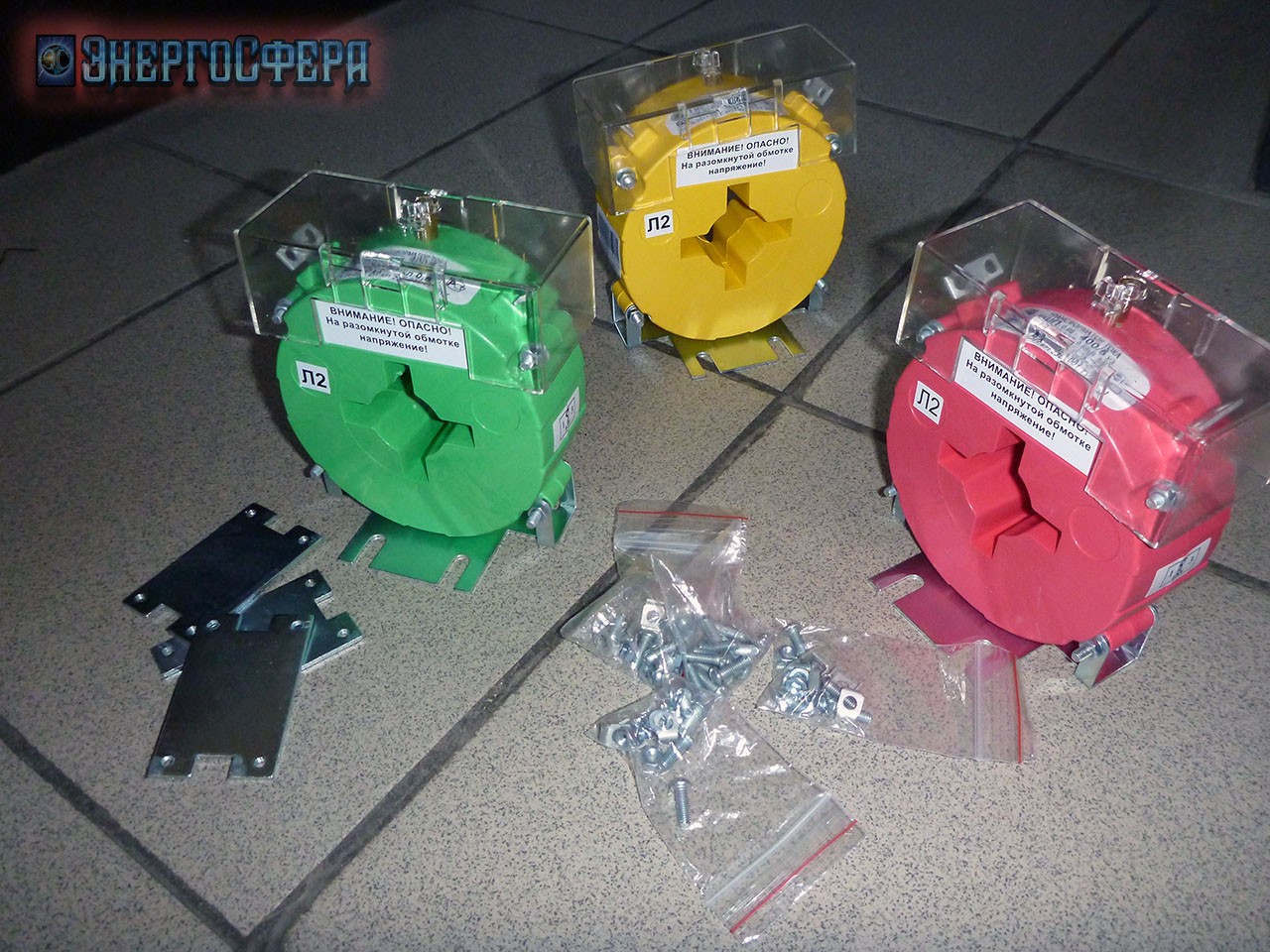

• Трансформатор ТШП-0,66 400/5 кл. т. 0,5 Трансформатор ТШП-0,66 400/5 кл. т. 0,5
• Трансформатор ТШП-0,66 400/5 кл. т. 0,5 Трансформатор ТШП-0,66 400/5 кл. т. 0,5
• Трансформатор ТШП-0,66 400/5 кл. т. 0,5 Трансформатор ТШП-0,66 400/5 кл. т. 0,5
• Трансформатор ТШП-0,66 400/5 кл. т. 0,5 Трансформатор ТШП-0,66 400/5 кл. т. 0,5
•
