Трансформатор ТШЛ-0,66-III-3

Трансформатор ТШЛ-0,66-III-3Трансформатор ТШЛ-0,66-III-3 – шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60 Гц, на номинальное напряжение до 660 В. Трансформатор ТШЛ-0,66-III-3 устанавливается в комплектные распределительные устройства.

Трансформатор ТШЛ-0,66-III-3 имеет климатическое исполнение “У”, категории размещения 2 или 3, либо "УХЛ" категории 2.1 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей Чертеж трансформатора ТШЛ-0,66-III-31000м над уровнем моря. Под заказ изготавливаются трансформаторы для работы на высоте свыше 1000м;
- Верхнее значение температуры воздуха внутри КРУ - +70°C, нижнее - -60°C;
- Относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

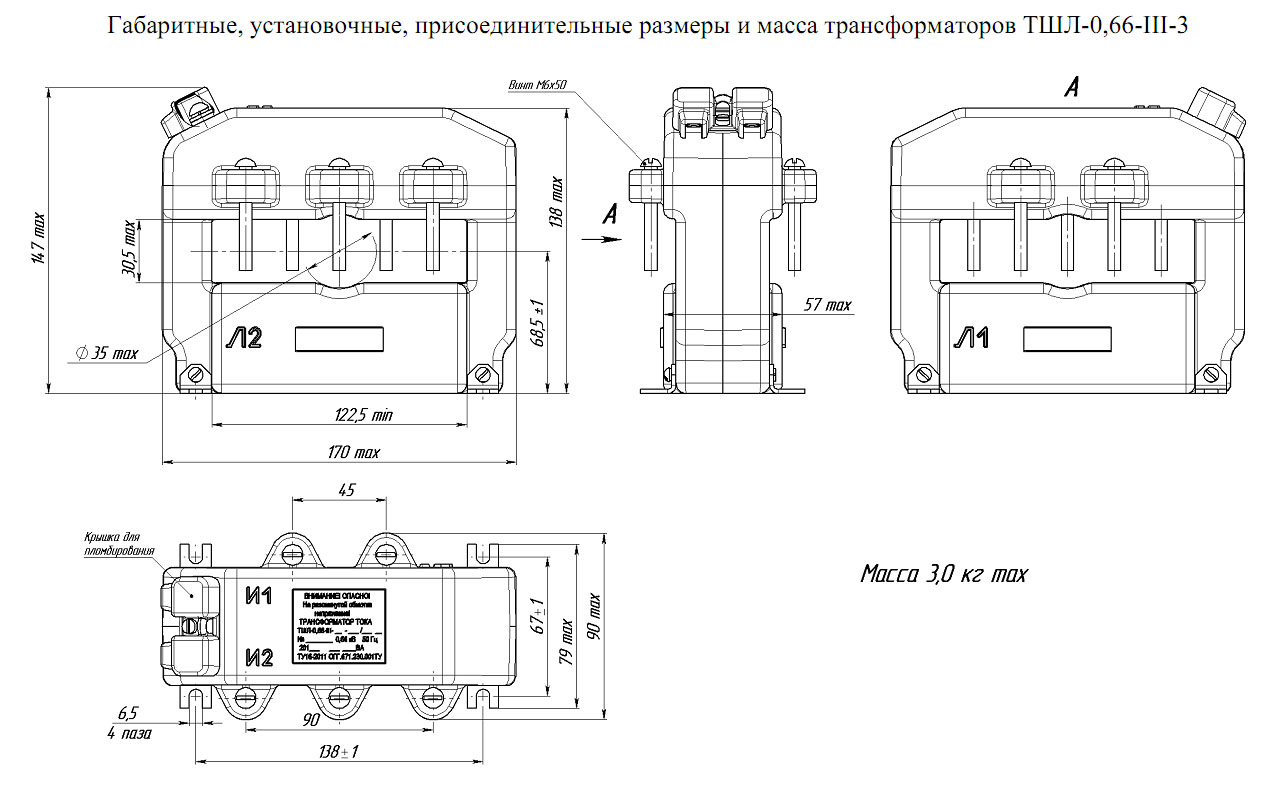

Чертеж, габаритные и установочные размеры трансформатора ТШЛ-0,66-III-3

Конструкция. Собственная первичная обмотка у трансформаторов типа ТШЛ-0,66 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Магнитопровод имеет овальную форму. На него наматывается вторичная обмотка. Магнитопровод вместе со вторичной обмоткой заливается изоляционным компаундом. Компаунд обеспечивает надежную защиту от механических повреждений и атмосферного воздействия.

Трансформатор ТШЛ-0,66-III-3 обладает следующими техническими характеристиками:
Наименование параметра Величина
Значение номинального напряжения, кВ 0,66
Значение наибольшего рабочего напряжения, кВ 0,8
Значение номинального первичного тока, А 600
750 800
1000; 1200
1500
2000; 2500; 3000; 4000
2000; 2500
Значение наибольшего рабочего первичного тока, А 630 800  800 1000; 1200
1600  2000; 2500; 3200; 4000 2000; 2500
Значение номинального вторичного тока, А 1 или 5
5 1
Значение номинальной частоты переменного тока, Гц
50 или 60
Значение класса точности
0,2S; 0,5S; 0,5
0,5S; 0,5
0,5
0,2S; 0,5S; 0,5
0,5
0,2S; 0,5S; 0,5
0,5
0,2S; 0,5S; 0,5
0,5
0,2S; 0,5S; 0,5
0,5S; 0,5 0,2S; 0,5S; 0,5
Значение номинальной вторичной нагрузки:
при коэффициенте мощности cosφ=0,8, ВА
3; 5
10
15
3; 5; 10
15; 20
3; 5; 10
15; 20; 30
 3; 5; 10; 15
20; 30
 3; 5; 10; 15;
 20
30
3; 5; 10; 15; 20; 30
Значение номинальной вторичной нагрузки:
при коэффициенте мощности cosφ=1, ВА
1; 2; 2,5
-
1; 2; 2,5
-
1; 2; 2,5
1; 2; 2,5
-
1; 2; 2,5
1; 2; 2,5
Вы можете заказать трансформатор ТШЛ-0,66-III-3 в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
