Трансформатор ТШЛ-0,66-I

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТШЛ-0,66-IТрансформатор ТШЛ-0,66-I – шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60 Гц, на номинальное напряжение до 660 В. Трансформатор ТШЛ-0,66-I устанавливается в комплектные распределительные устройства.

Трансформатор ТШЛ-0,66-I имеет климатическое исполнение “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТШЛ-0,66-I
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +70°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.
Чертеж, габаритные и установочные размеры трансформатора ТШЛ-0,66-I

Конструкция. Собственная первичная обмотка у трансформаторов типа ТШЛ-0,66-I отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Магнитопровод имеет овальную форму. На него наматывается вторичная обмотка. Магнитопровод вместе со вторичной обмоткой заливается изоляционным компаундом. Компаунд обеспечивает надежную защиту от механических повреждений и атмосферного воздействия.

Трансформатор ТШЛ-0,66-I обладает следующими техническими характеристиками:

Наименование параметра Величина
Значение номинального напряжения, кВ 0,66
Значение наибольшего рабочего напряжения, кВ 0,8
Значение номинального первичного тока, А 600; 750; 800; 1000; 1200; 1500, 2000, 2500, 3000, 4000, 5000
Значение номинального вторичного тока, А 1 или 5
Значение номинальной частоты переменного тока, Гц
 50 или 60
Значение класса точности вторичных обмоток:
- для измерений
- для защиты

0,2; 0,2S; 0,5; 0,5S
5Р; 10P
Значение номинальной вторичной нагрузки:
при коэффициенте мощности cosφ=0,8, ВА
при коэффициенте мощности cosφ=1, ВА

3-30
1; 2; 2,5
Значение номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А:
600;
750; 800
1000
1200
1500
2000
2500; 3000
4000
5000


7
8
10
11
12
14
15
19
16
Значение кратности трехсекундного тока термической стойкости, не менее, при номинальном первичном токе, А:
600-2000
2500-5000


60
40

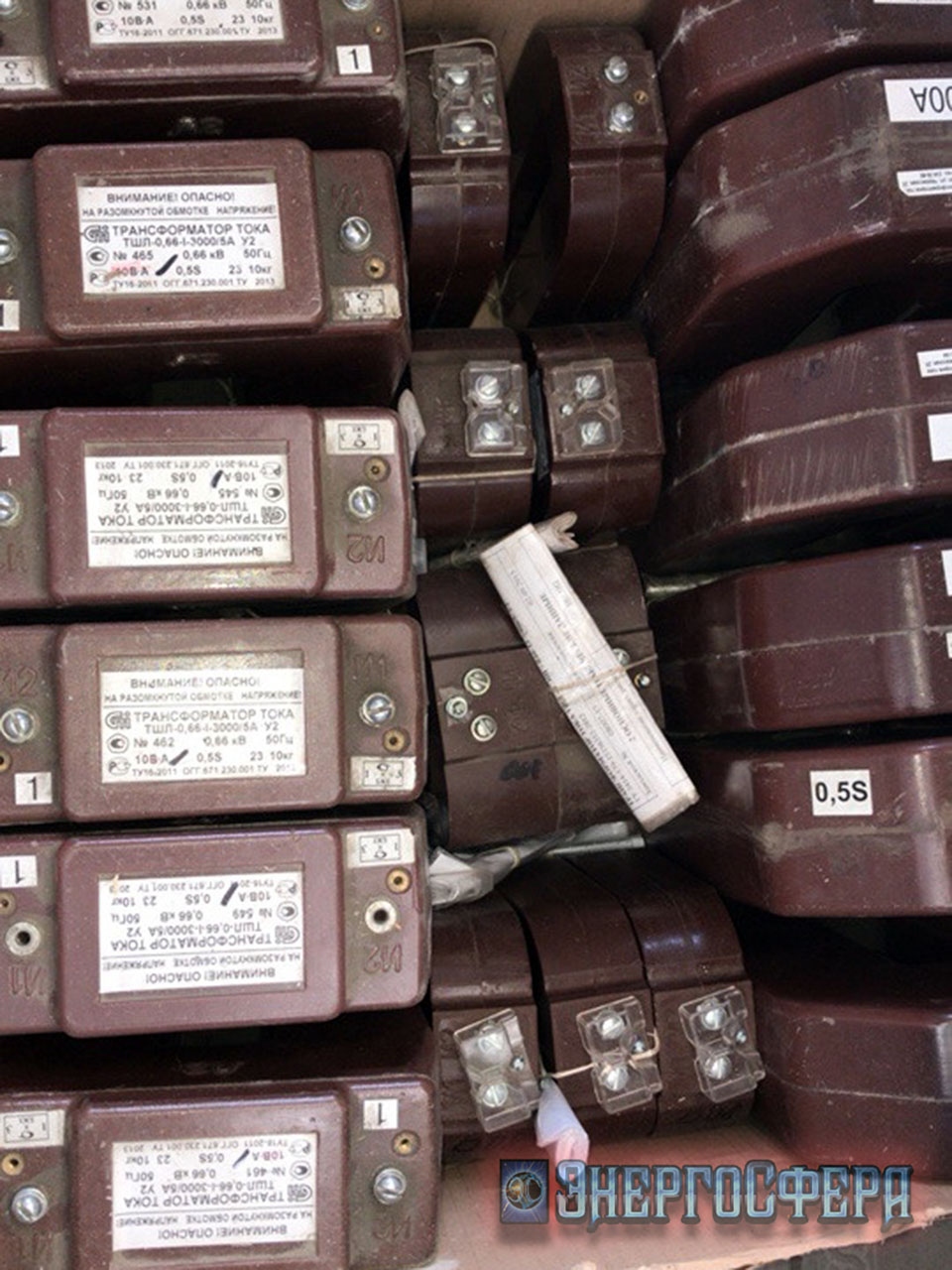

Фото трансформатора ТШЛ-0,66-I:
{gallery}transformatory/transformator-tshl-0,66-I{/gallery}
Вы можете заказать трансформатор ТШЛ-0,66-I в компании “ЭнергоСфера” позвонив по телефону:
