Трансформатор ТНШЛ-ЗИТ-0,66

Трансформатор ТНШЛ-ЗИТ-0,66 – шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение до 660В. Трансформатор ТНШЛ-ЗИТ-0,66 устанавливается в комплектные распределительные устройства.

Трансформатор ТНШЛ-ЗИТ-0,66 имеет климатическое исполнение “У”, категории

размещения 2 и его необходимо эксплуатировать при следующих условиях:
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +50°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

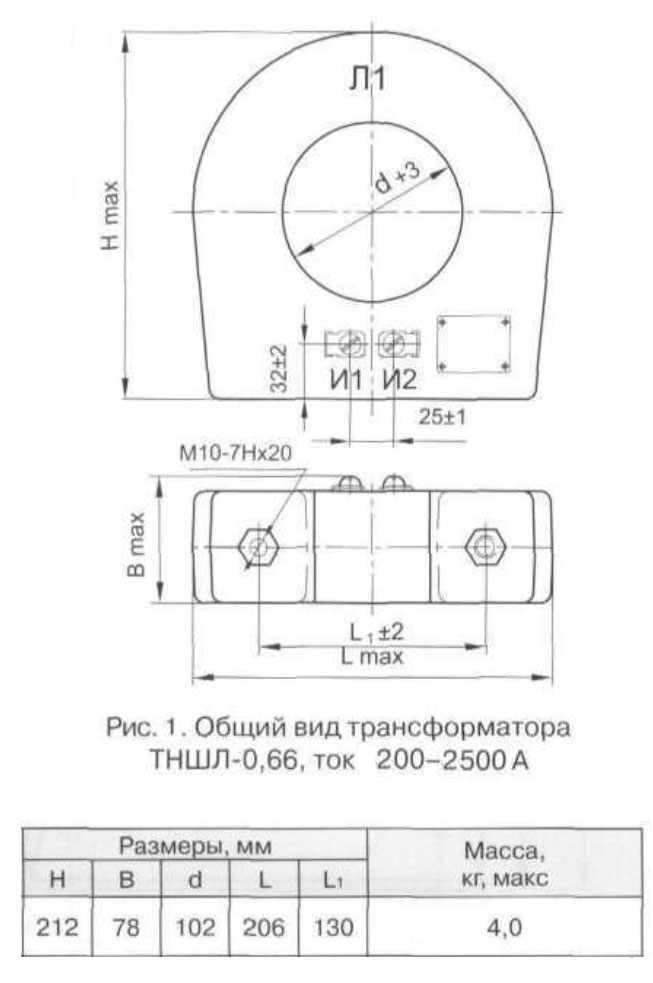

Чертеж, габаритные и установочные размеры трансформатора ТНШЛ-ЗИТ-0,66

Конструкция. Собственная первичная обмотка у трансформаторов типа ТНШЛ-ЗИТ-0,66 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Магнитопровод трансформатора - тороидальный. На него наматывается вторичная обмотка. Магнитопровод вместе со вторичной обмоткой заливается изоляционным компаундом. Компаунд обеспечивает надежную защиту от механических повреждений и атмосферного воздействия.

Трансформатор ТНШЛ-ЗИТ-0,66 обладает следующими техническими характеристиками:

Наименование параметра	Величина
Значение номинального напряжения, кВ	0,66
Значение наибольшего рабочего напряжения, кВ	0,8
Значение номинального первичного тока, А	200, 300, 400, 500, 600, 800, 1000, 1200, 1500, 2000, 2500
Значение номинального вторичного тока, А	1 или 5
Значение номинальной частоты переменного тока, Гц	50 или 60
Значение класса точности для токов, А: 200, 300 400-2500	0,5S; 0,5; 1; 10P 0,2S; 0,2; 0,5S; 0,5; 1; 10P
Значение номинальной вторичной нагрузки, ВА: при коэффициенте мощности cosφ=0,8 и номинальном первичном токе, А: 200 300, 400 500 - 2500 при коэффициенте мощности cosφ=1, ВА	3; 5 3; 5; 10 3; 5; 10; 15; 20 1; 2; 2,5
Значение кратности трехсекундного тока термической стойкости, не менее, А	25
Значение номинальной предельной кратности вторичной обмотки при номинальной вторичной нагрузке 5 ВА и номинальном первичном токе А, не менее: 200 300 400 500 Значение номинальной предельной кратности вторичной обмотки при номинальной вторичной нагрузке 20 ВА и номинальном первичном токе, не менее: 600 800 1000 1200 1500 2000 2500	8 10 12 14 6 7 8 10 11 12 13

Внимание! При эксплуатации вторичные обмотки трансформатора должны быть замкнуты!

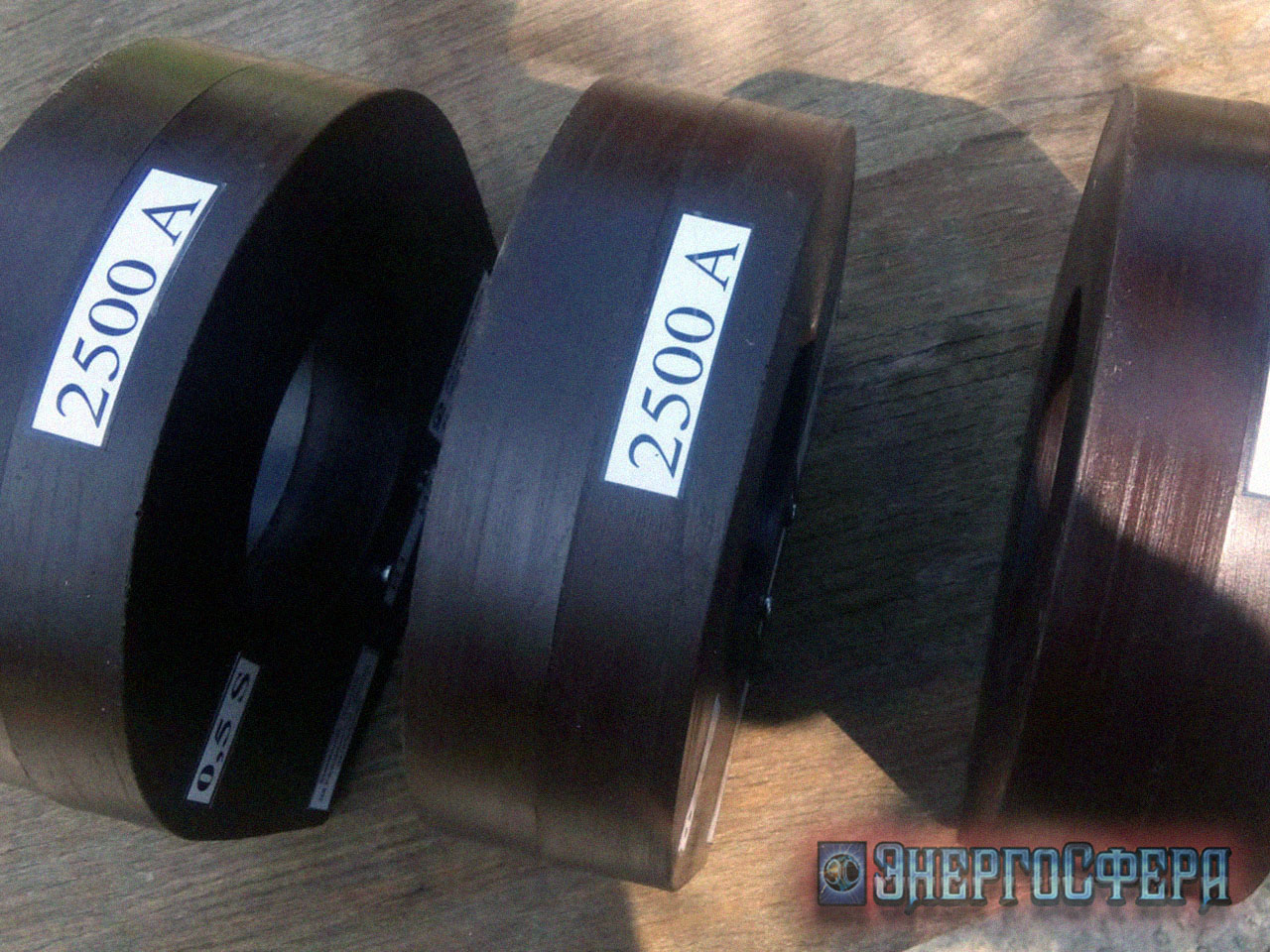

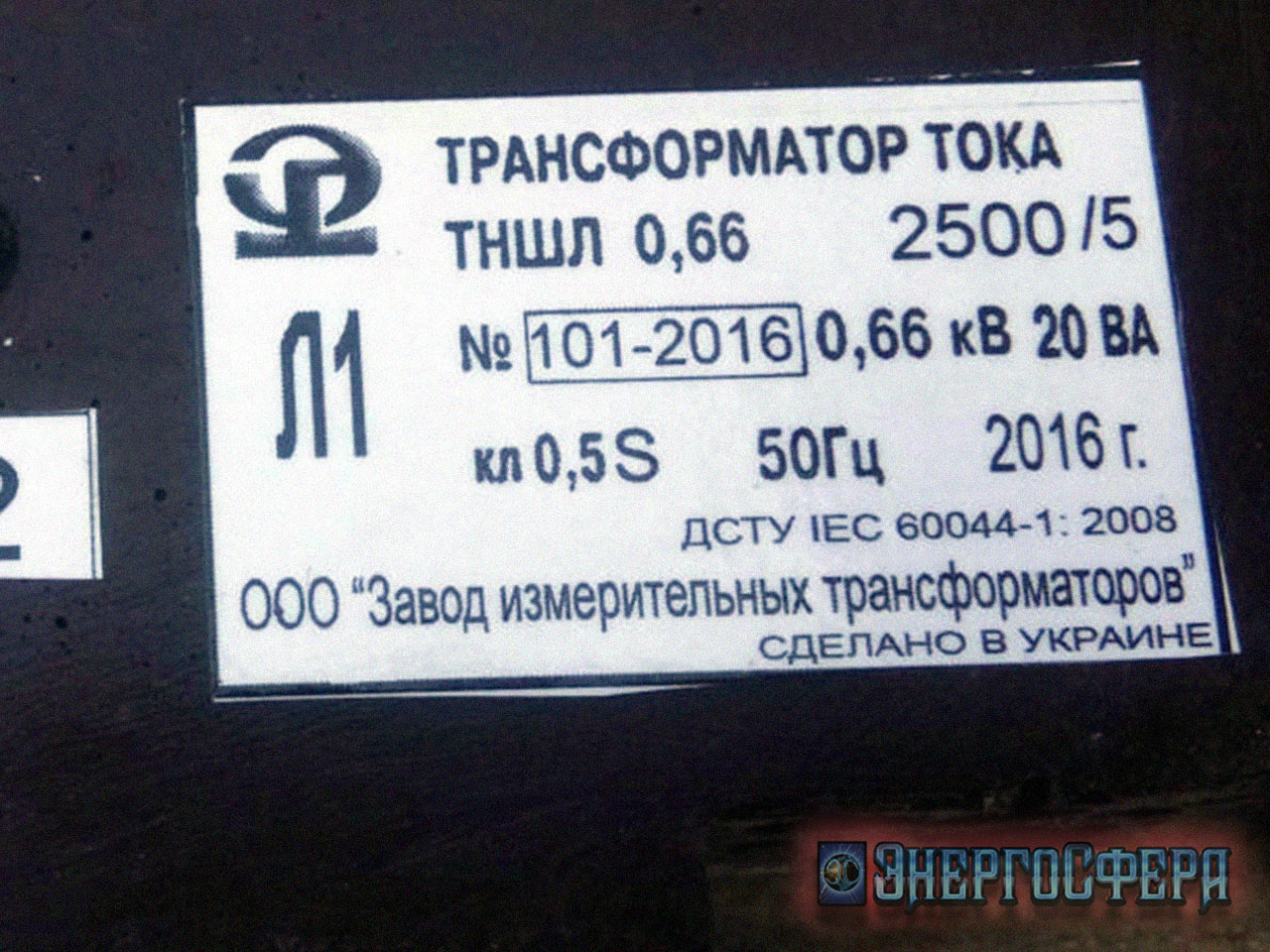

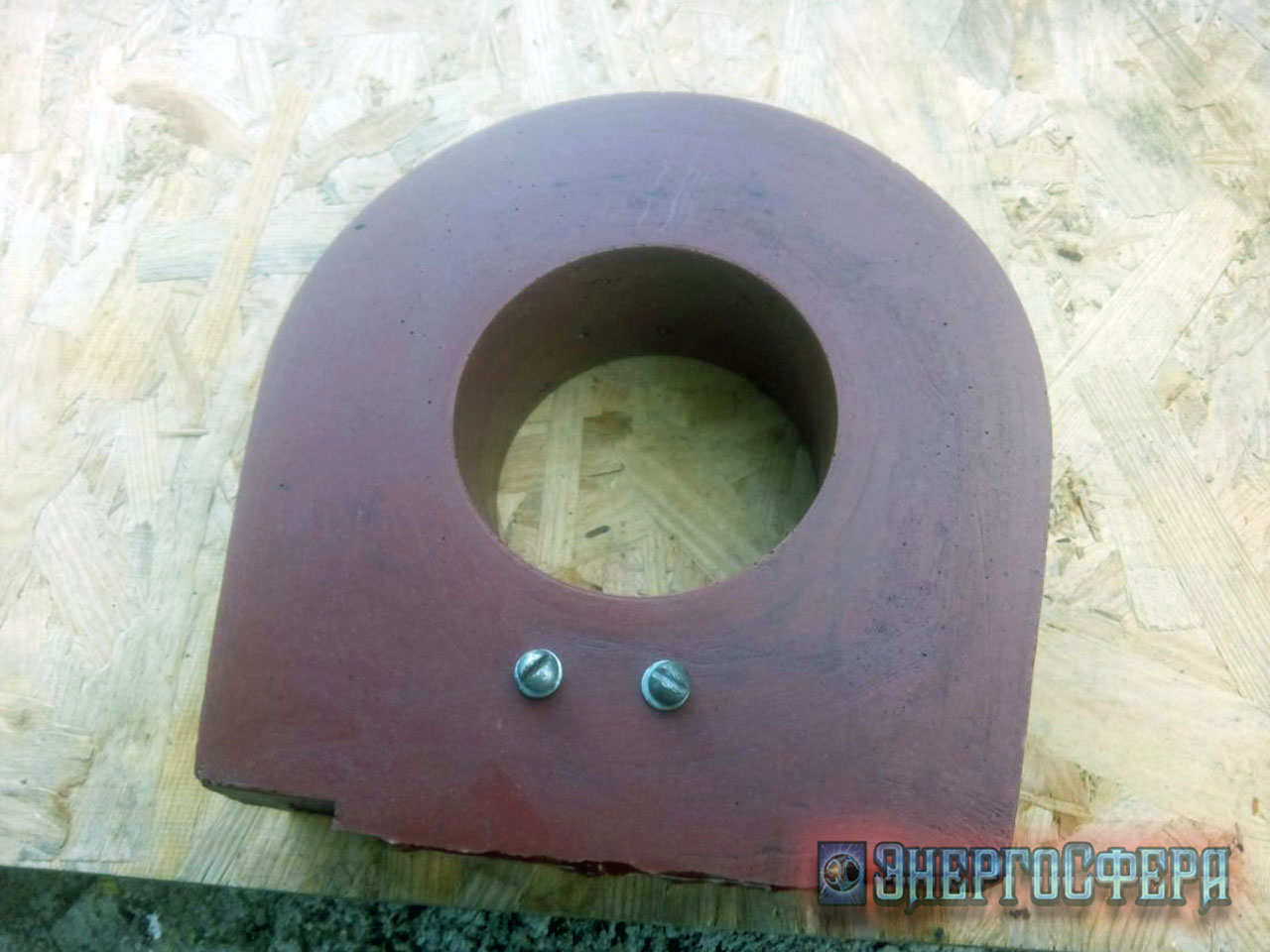

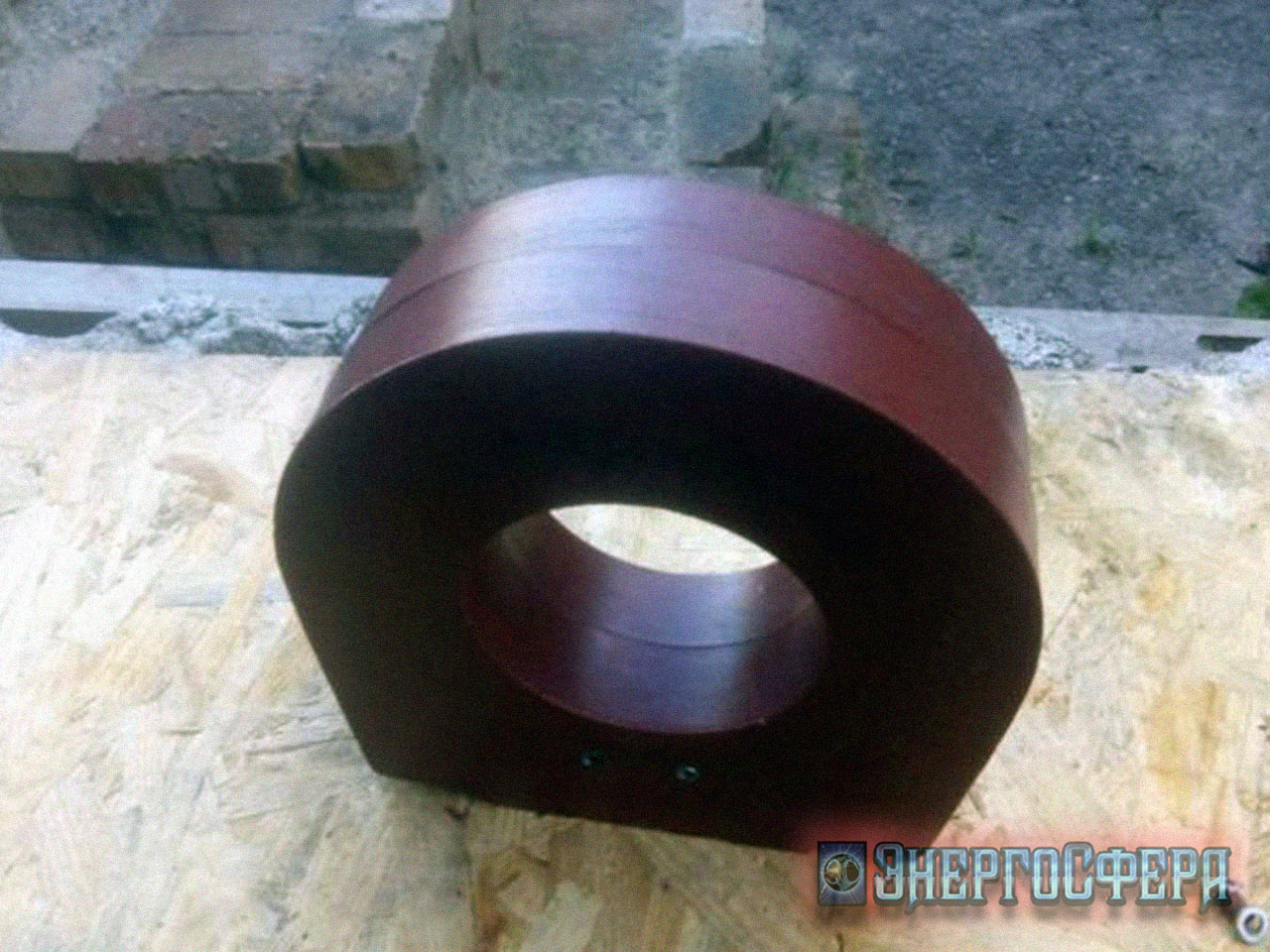

Фото трансформатора ТНШЛ-ЗИТ-0,66:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-0-66kv/transformator-tnshl-zit-0-66.html#sigProId303d1120c7

Заявки на Трансформатор ТНШЛ-ЗИТ-0,66 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
