Трансформатор ТШЛК-ЗИТ-0,66

Трансформатор ТШЛК-ЗИТ-0,66 – шинный литой трансформатор тока для короткозамыкателя. Предназначен для подачи импульса на реле привода отделителя высокого напряжения в момент протекания тока короткого замыкания по заземляющей шине короткозамыкателя. Предназначен для работы в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение до 660В. Трансформатор ТШЛК-ЗИТ-0,66 устанавливается в открытые распределительные устройства.

Трансформатор ТШЛК-ЗИТ-0,66 имеет климатическое исполнение “У” или “Т”, категории размещения 1 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее и нижнее значение температуры воздуха , относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое;

- Заземляющая шина (провод) короткозамікателя - заземлена.

Чертеж, габаритные и установочные размеры трансформатора ТШЛК-ЗИТ-0,66

Конструкция. Собственная первичная обмотка у трансформаторов типа ТШЛК-ЗИТ-0,66 отсутствует, ее роль выполняет шина короткозамыкателя (провод), пропущенная через окно трансформатора. Магнитопровод трансформатора - тороидальный. На него наматывается вторичная обмотка. Магнитопровод вместе со вторичной обмоткой заливается изоляционным компаундом. Компаунд обеспечивает надежную защиту от механических повреждений и атмосферного воздействия.

Трансформатор ТШЛК-ЗИТ-0,66 обладает следующими техническими характеристиками:

Наименование параметра	Величина
Значение номинального напряжения, кВ	0,66
Значение наибольшего рабочего напряжения, кВ	0,8
Значение номинального первичного тока, А	500
Значение номинального вторичного тока, А	7,5
Значение номинальной частоты переменного тока, Гц	50 или 60
Значение класса точности	10P
Значение номинальной вторичной нагрузки, ВА	160
Диапазон токов КЗ в первичной цепи, при котором обеспечивается правильное срабатывание реле привода отделителя, А	500 - 20000
Значение испытательного напряжения изоляции первичной обмотки относительно вторичной обмотки, в течение 5 мин., кВ	10
Значение трехсекундного тока термической стойкости, не менее, А	20000
Масса трансформатора, кг	10

Внимание! При эксплуатации вторичные обмотки трансформатора должны быть замкнуты!

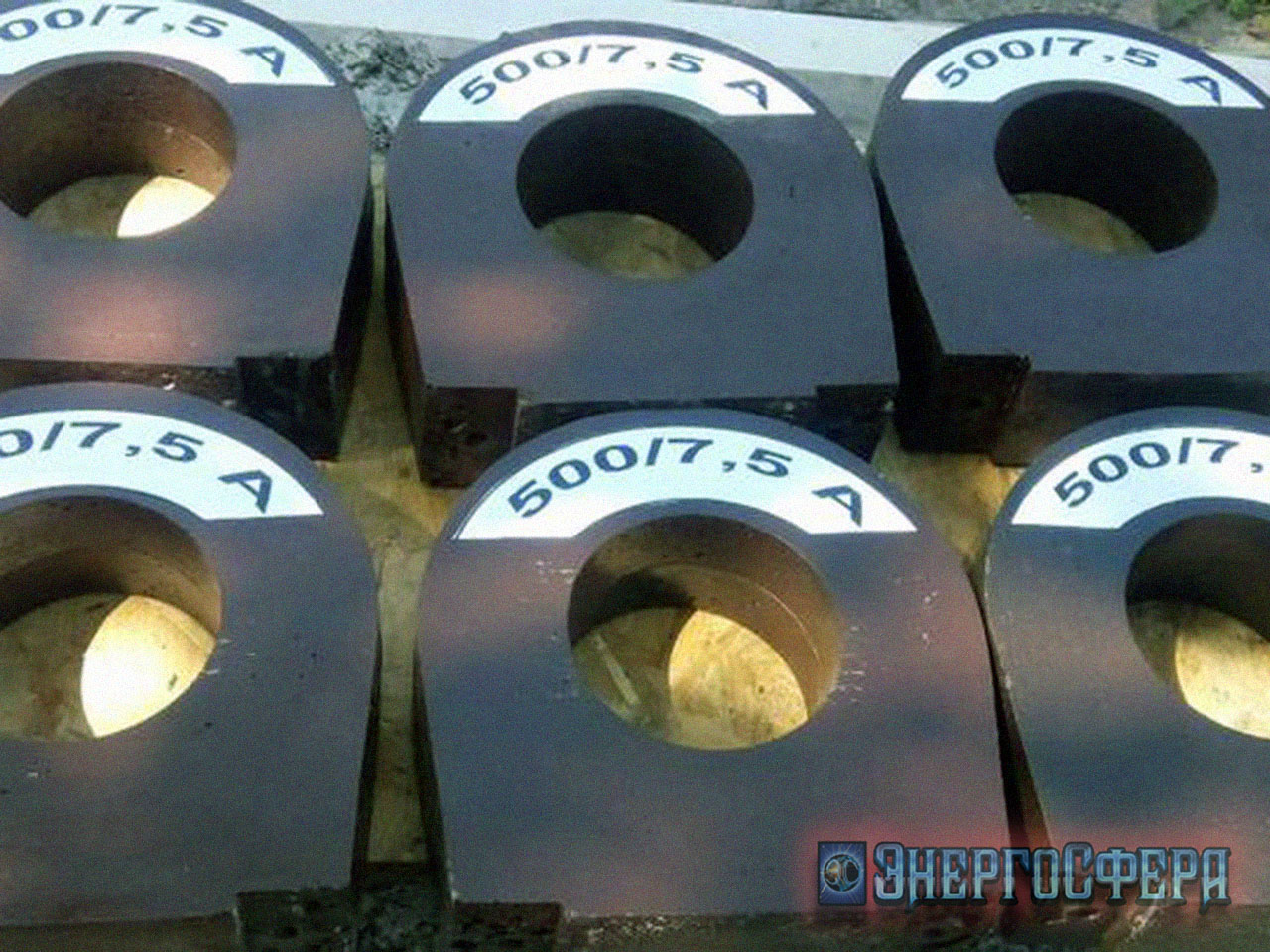

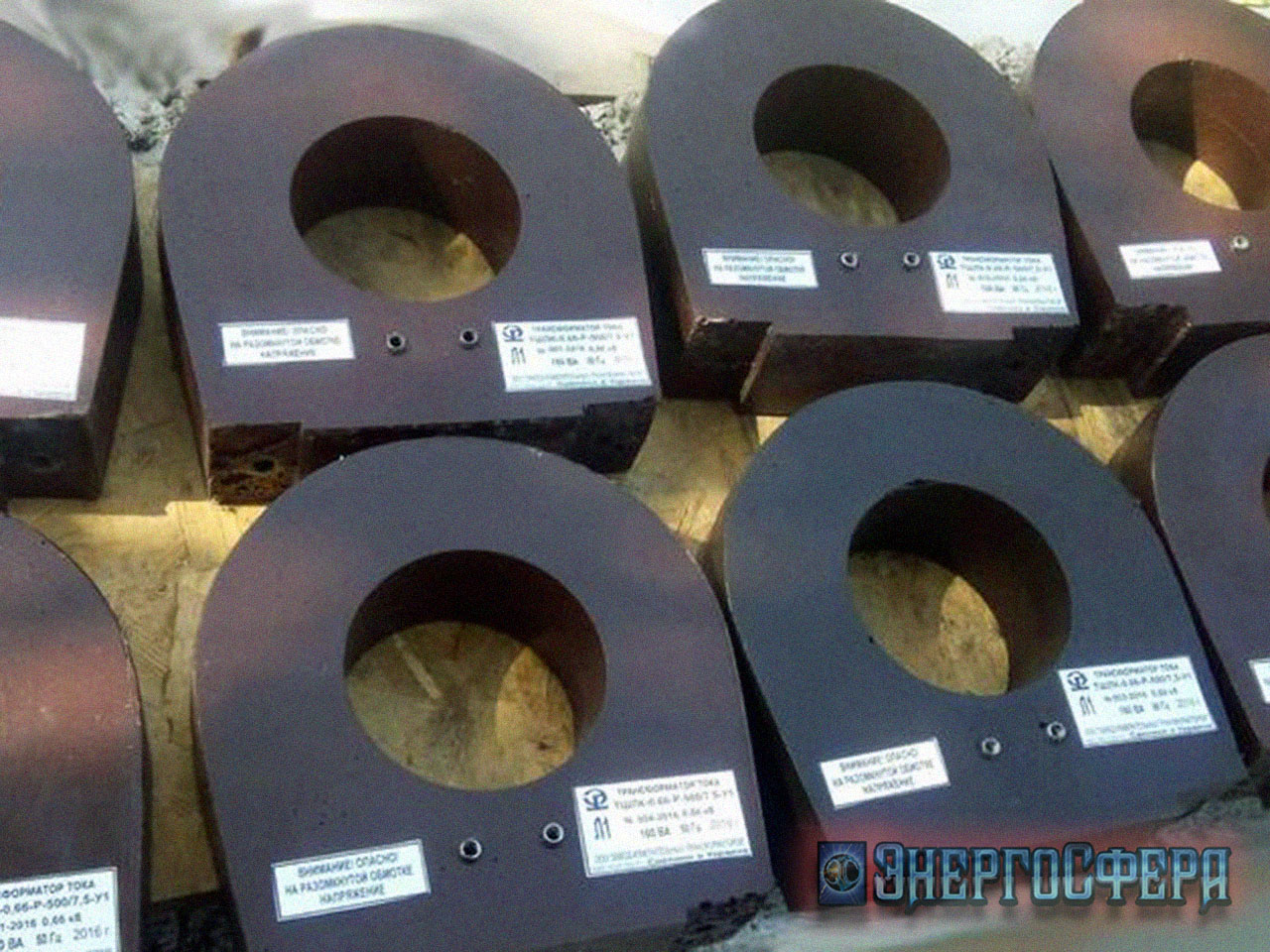

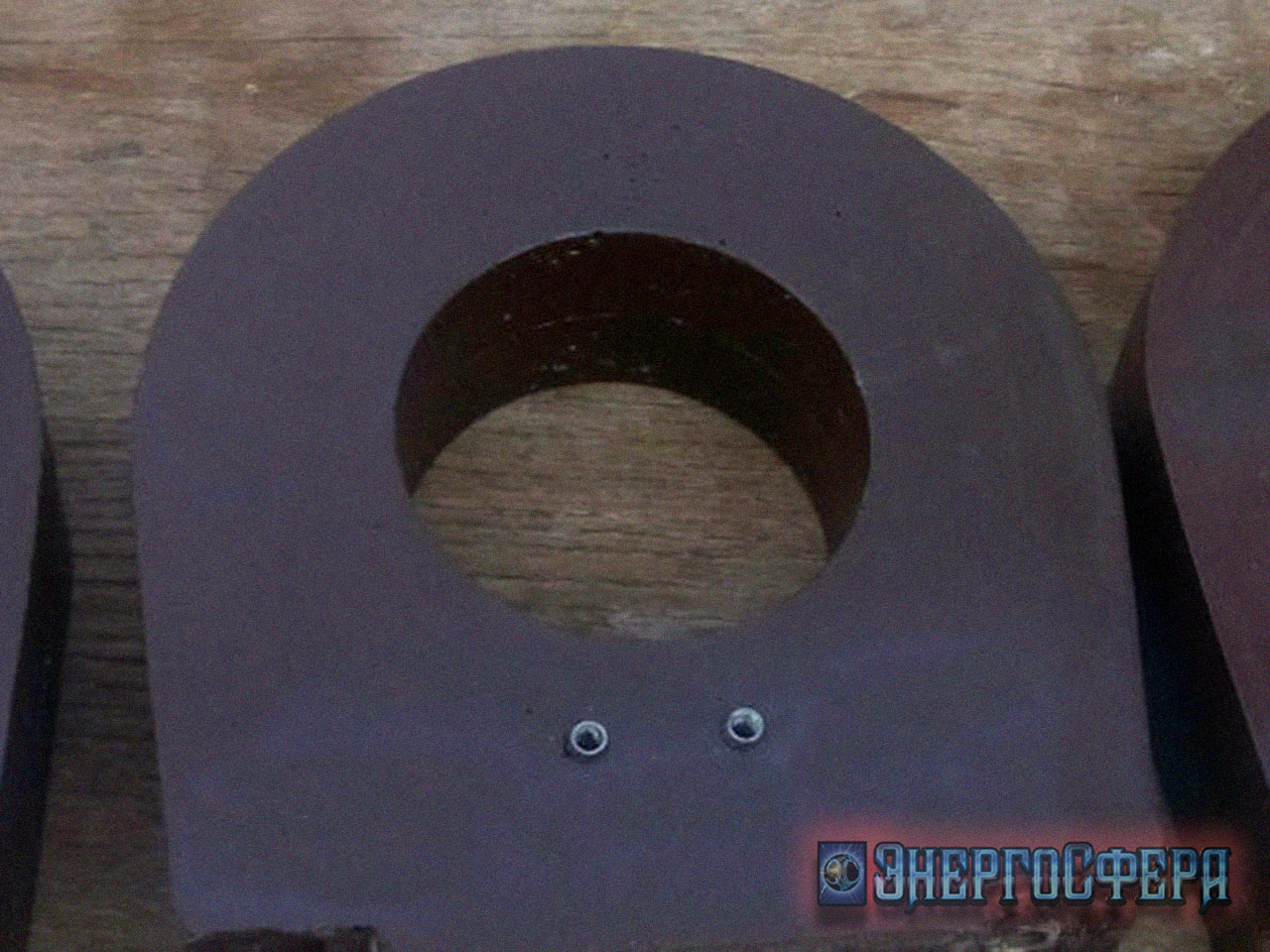

Фото трансформатора ТШЛК-ЗИТ-0,66:

Смотреть встроенную онлайн галерею в:
http://energosfera.org.ua/transformatory/izmeritelnye-transformatory-toka/litye-izmeritelnye-transformatory-toka-0-66kv/transformator-tshlk-zit-0-66.html#sigProId8e55225b1a

Заявки на Трансформатор ТШЛК-ЗИТ-0,66 принимаются по телефонам:

(050)299-33-89

(068)256-29-77

(093)113-81-73

* Работаем по заявке. Возможность и сроки поставки/производства, технические характеристики, год выпуска, гарантийный срок, комплект технической и сопроводительной документации утверждаются по согласованию с покупателем;

* Требования к размещению заявок и заказов.
