Трансформатор ТШЛ-0,66-V

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТШЛ-0,66-VТрансформатор ТШЛ-0,66-V – разъемный шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60 Гц, на номинальное напряжение до 660 В. Трансформатор ТШЛ-0,66-V устанавливается в комплектные распределительные устройства.

Трансформатор ТШЛ-0,66-V имеет климатическое исполнение “У”, категории размещения 3.1 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТШЛ-0,66-V
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Значение температуры воздуха внутри КРУ при эксплуатации - от -45°С до +50°С, при транспортировании и хранении - от -50°С до +50°С;
- Относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

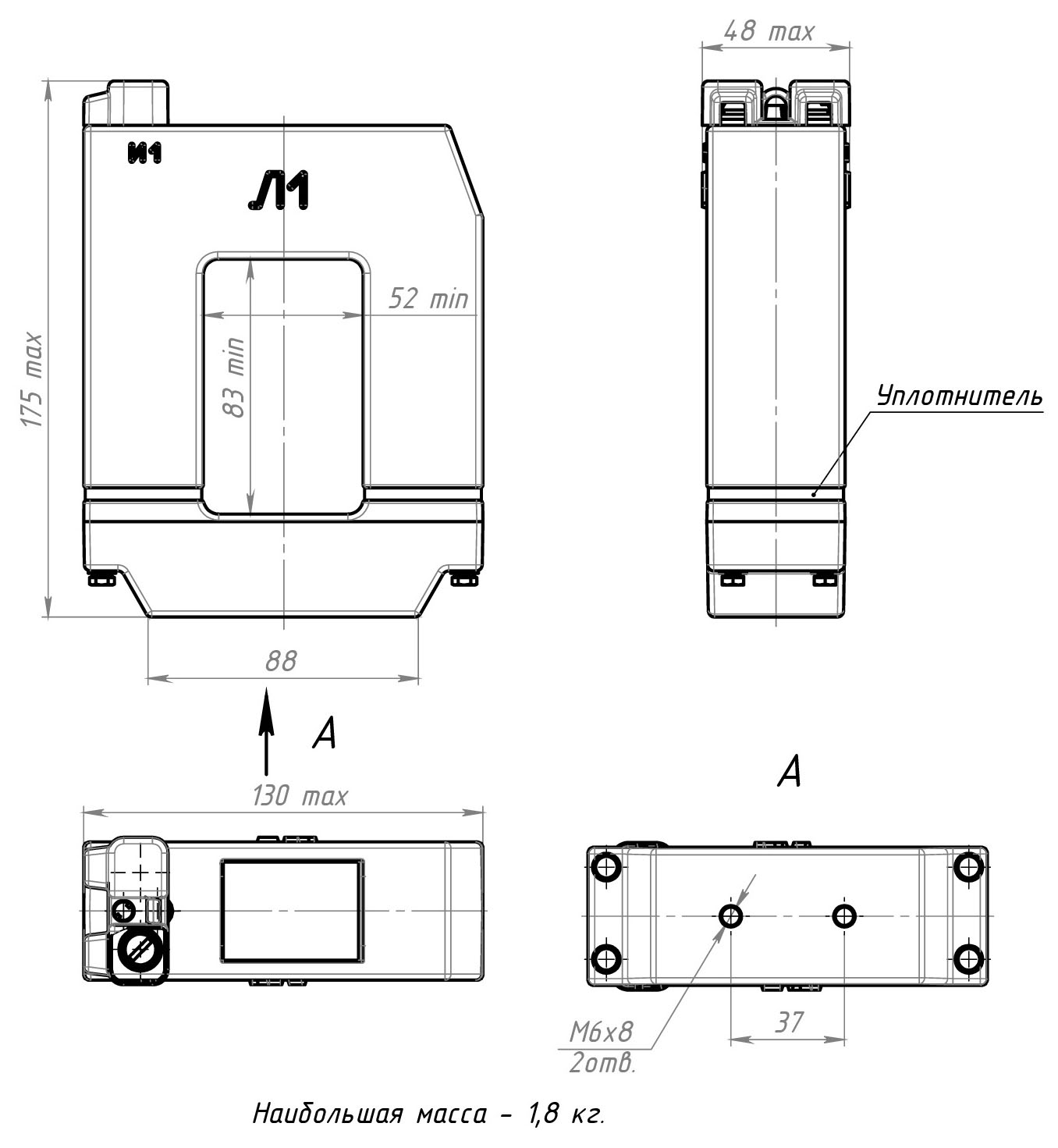

Чертеж, габаритные и установочные размеры трансформатора ТШЛ-0,66-V

Конструкция. Трансформатор имеет вид разъемной конструкции. Для соединения разрезных частей трансформатора служат болты. Между разъемными частями трансформатора устанавливается прокладка. Собственная первичная обмотка у трансформаторов типа ТШЛ-0,66-V отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Магнитопровод имеет овальную форму. На него наматывается вторичная обмотка. Магнитопровод вместе со вторичной обмоткой заливается изоляционным компаундом. Компаунд обеспечивает надежную защиту от механических повреждений и атмосферного воздействия. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля. Для крепления трансформатора на месте установки служат втулки с резьбовыми отверстиями, расположенные в нижней части трансформатора. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

Трансформатор ТШЛ-0,66-V обладает следующими техническими характеристиками:
Наименование параметра Величина
Значение номинального напряжения, кВ 0,66
Значение наибольшего рабочего напряжения, кВ 0,8
Значение номинального первичного тока, А 400 500 600 750 800 1000
Значение наибольшего рабочего первичного тока, А 400 500 630 750 800 1000
Значение номинального вторичного тока, А 5
Значение номинальной частоты переменного тока, Гц
50 или 60
Значение класса точности
0,5
Значение номинальной вторичной нагрузки:
при коэффициенте мощности cosφ=0,8, и классе точности 0,5 ВА
3
3;5
3; 5;10
3; 5; 10; 15
3; 5; 10; 15; 20
Значение номинальной вторичной нагрузки:
при коэффициенте мощности cosφ=1, и классе точности 0,5 ВА
1; 2; 2,5
 Значение номинального коэффициента безопасности приборов вторичной обмотки, не более
 14

Вы можете заказать трансформатор ТШЛ-0,66-V в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73
