Трансформатор ТЛШ-10

Трансформатор ТЛШ-10Трансформатор ТЛШ-10 – шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение до 10кВ. Трансформатор ТЛШ-10 устанавливается в комплектные распределительные устройства и токопроводы.

Трансформатор ТЛШ-10 имеет климатическое исполнение "У", категорииразмещения 3 и его необходимо эксплуатировать при следующих условиях:Чертеж трансформатора ТЛШ-10
- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +55°C;
- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.
Чертеж, габаритные и установочные размеры трансформатора ТЛШ-10

Трансформатор ТЛШ-10 обладает следующими техническими характеристиками:
Наименование параметра Величина
Значение номинального напряжения, кВ 10 или 11
Значение наибольшего рабочего напряжения, кВ 12
Значение номинального первичного тока, А 1000
 1500 2000 3000 4000 5000 6000
Значение номинального вторичного тока, А 1; 5
Значение номинальной частоты переменного тока, Гц
 50 или 60
Значение класса точности:
- обмотки для измерений
- обмотки для защиты

0,2S; 0,2; 0,5S; 0,5
5P; 10P
Значение номинальной вторичной нагрузки:
- обмотки для измерений при работе в классе точности 0,2; 0,2S; 0,5; 0,5S и cosφ=0,8, ВА
- обмотки для измерений при работе в классе точности 0,2; 0,2S; 0,5; 0,5S и cosφ=1, ВА
- обмотки для защиты при работе в классе точности 5P и cosφ=0,8, ВА
- обмотки для защиты при работе в классе точности 10P и cosφ=0,8, ВА


20

2,5
30
30


20

2,5
20
30
Значение номинальной предельной кратности вторичной обмотки для защиты,
- при работе в классе точности 5P
- при работе в классе точности 10P
8
 11 10,5 15

10
18
 12
Значение трехсекундного тока термической стойкости, кА
31,5
140
175
Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений при работе в классе точности, не более:
- 0,5
- 0,2; 0,5S
- 0,2S


11
4
4


14
5
5


16
16
6
 19 10 14

Значение электродинамической стойкости и способности к перегрузке по току определяются шинопроводом!

Конструкция. Трансформатор ТЛШ-10 имеет вид шинной конструкции. Конструкция трансформатора содержит магнитопровод и вторичные обмотки. Собственная первичная обмотка у трансформаторов типа ТЛШ-10 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичных обмоток находятся снаружи и расположены в средней части фланца литого блока. Для крепления трансформатора на месте установки в фланце литого блока имеется 4 втулки со сквозными отверстиями. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. На шильдике указанна маркировка сторон трансформатора, соответствующих линейным выводам первичной цепи.

Видео трансформатора ТЛШ-10:

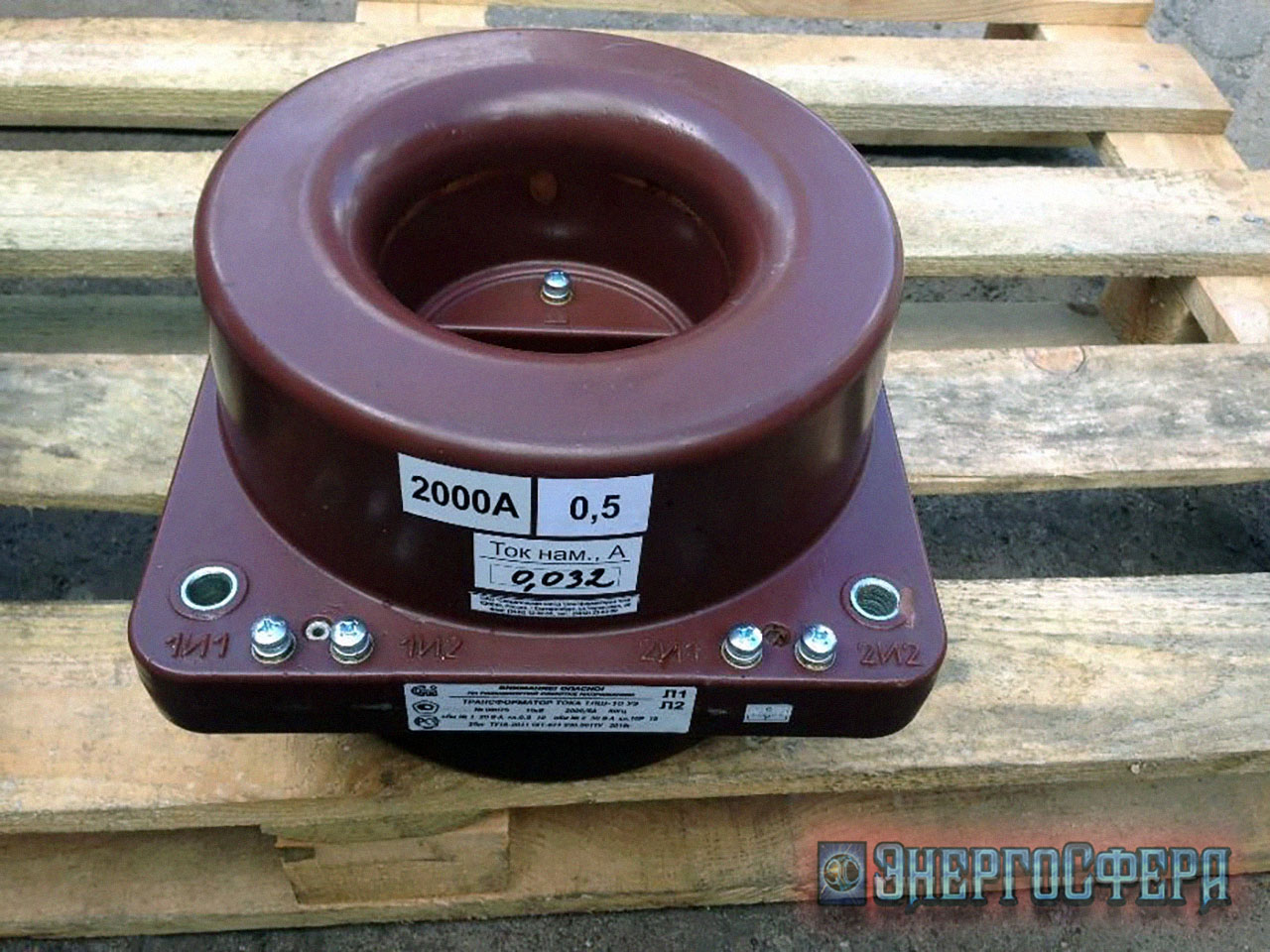

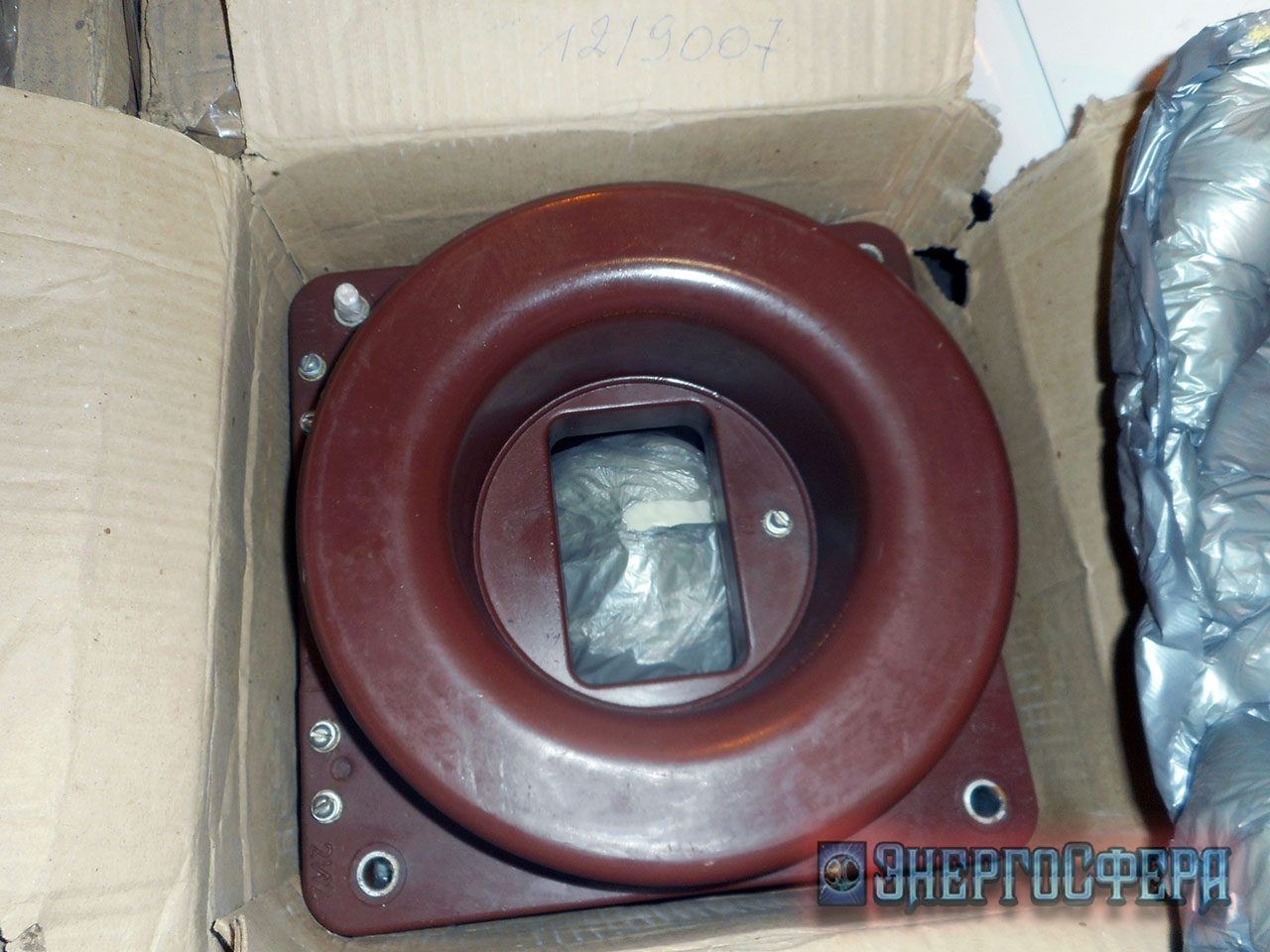

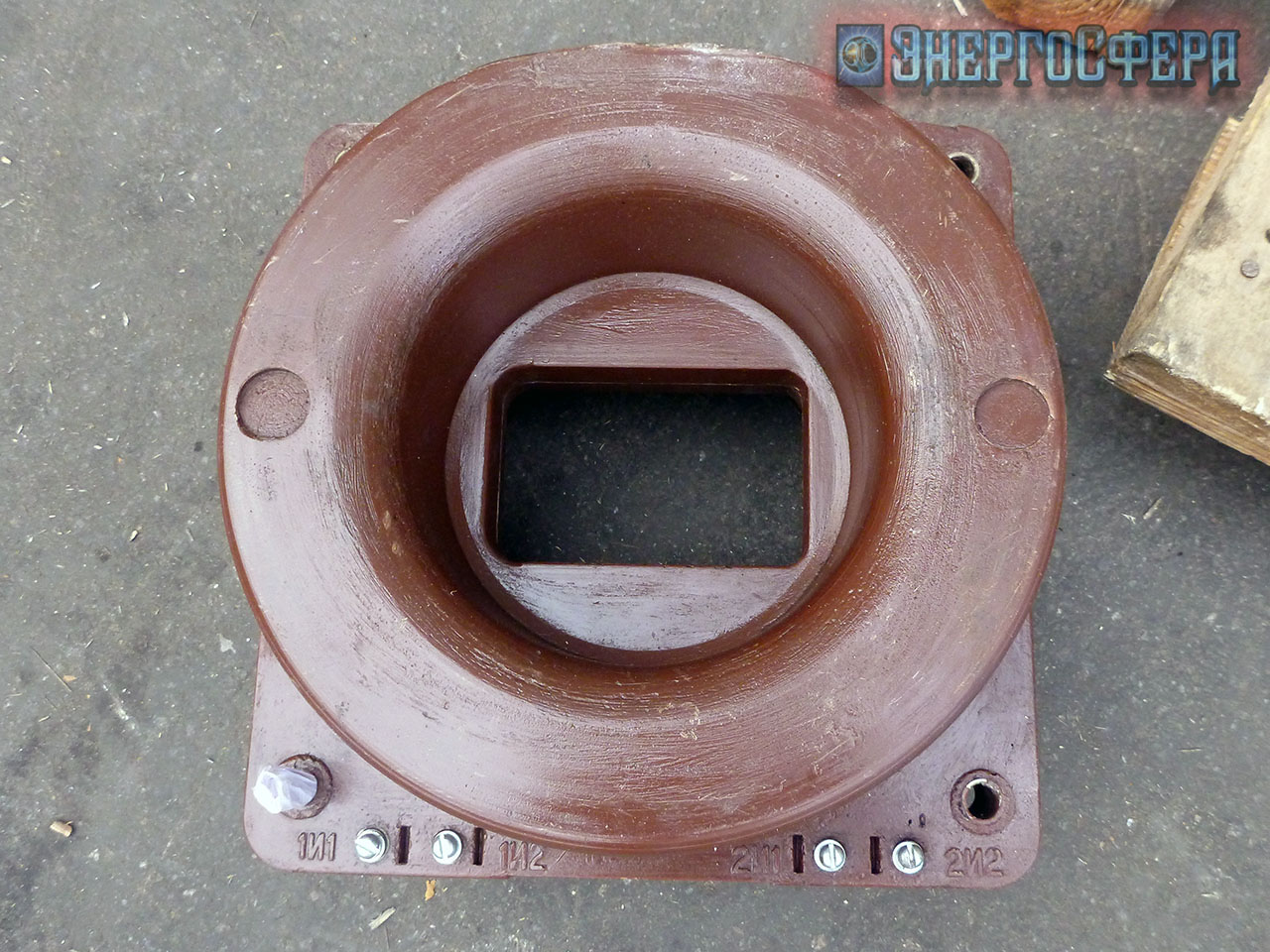

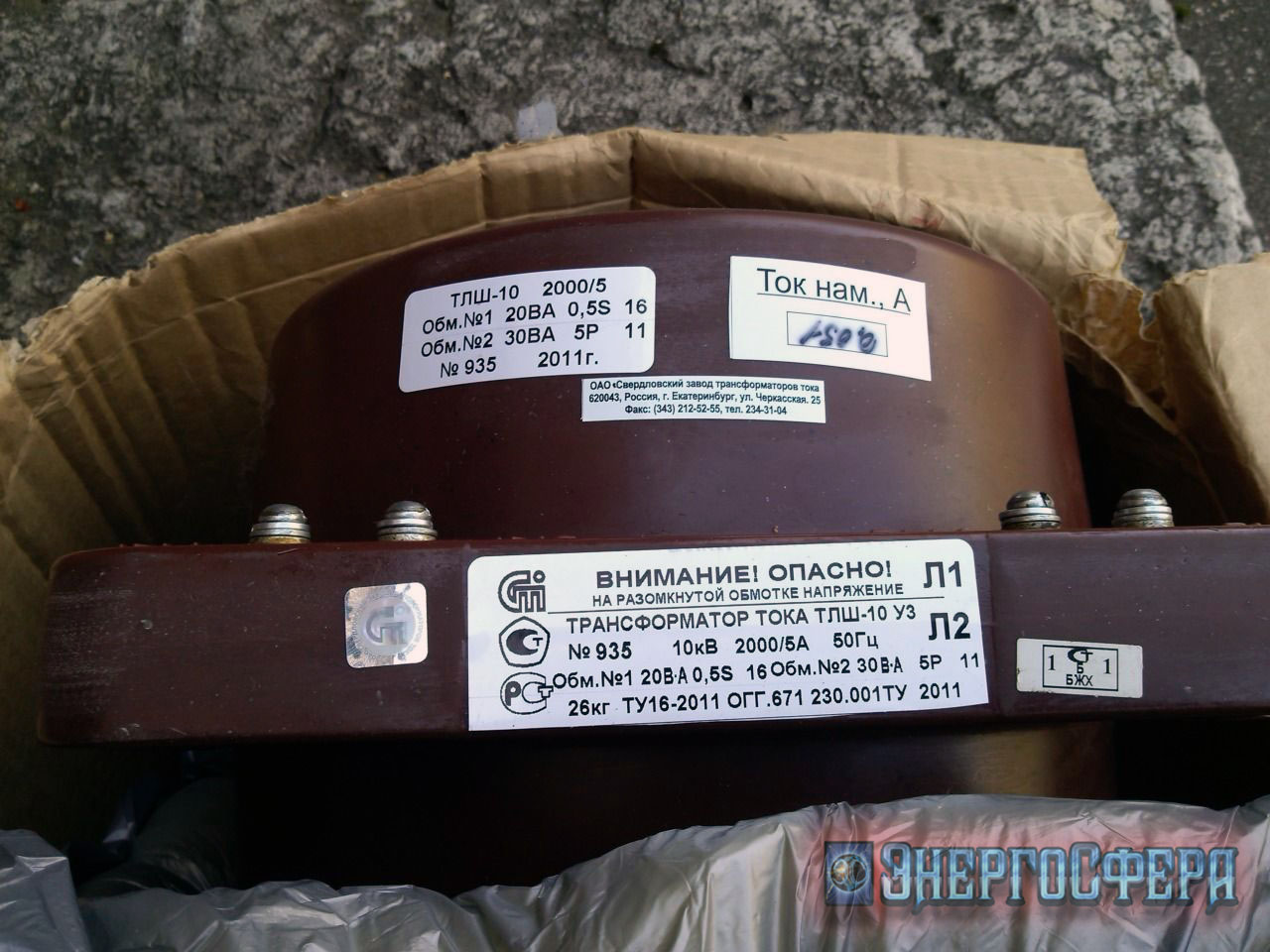

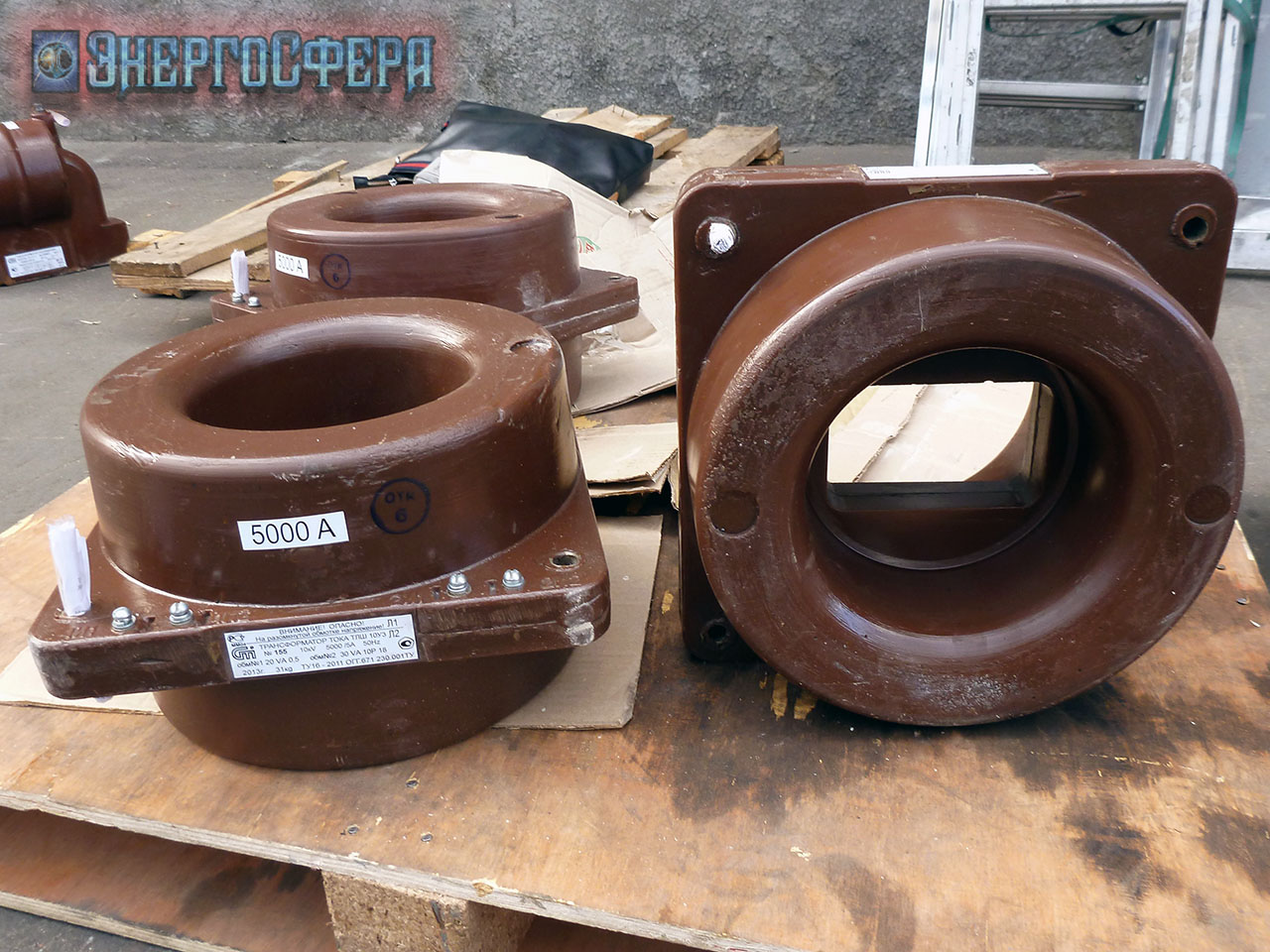

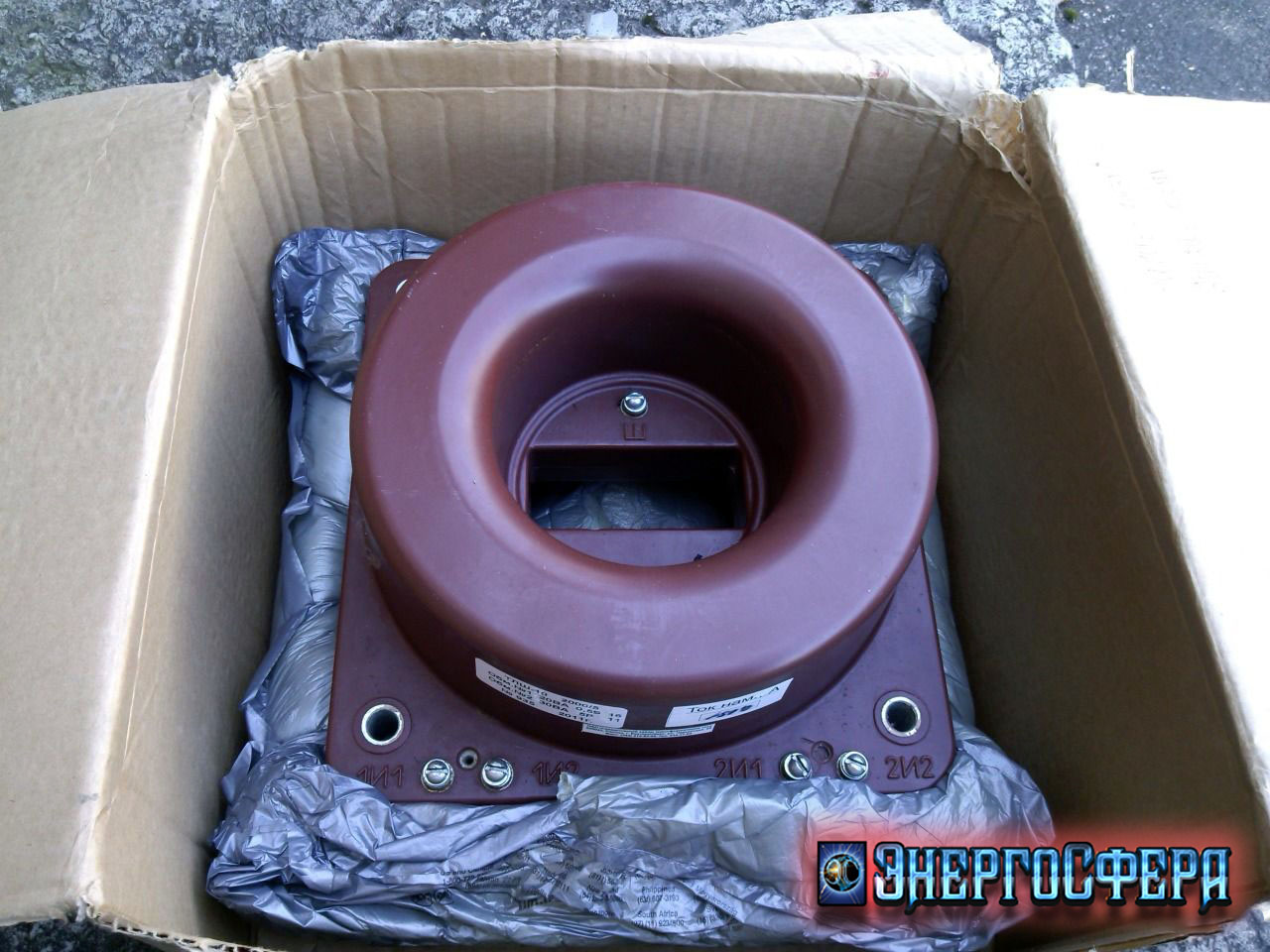

Фото трансформатора ТЛШ-10:
