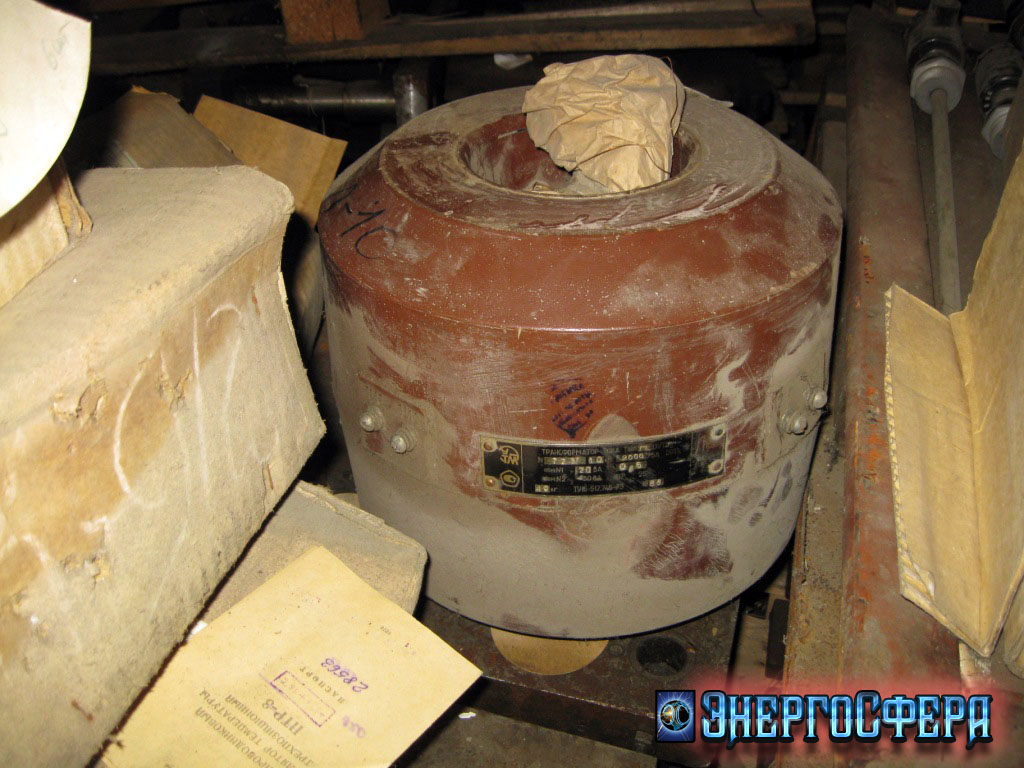

Трансформатор ТШЛП-10

Трансформатор ТШЛП-10 – шинный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Основное назначение – передача сигнала электроизмерительной информации приборам и устройствам измерения, реле защиты и автоматики в сетях переменного тока промышленной частотой 50 или 60Гц, на номинальное напряжение до 10кВ. Трансформатор ТШЛП-10 устанавливается в комплектные распределительные устройства и токопроводы.

Трансформатор ТШЛП-10 имеет климатическое исполнение "У", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- Установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- Верхнее значение температуры воздуха внутри КРУ - +70°C;

- Нижнее значение температуры воздуха внутри КРУ, относительная влажность, давление – согласно ГОСТ 15543.1;
- Неагрессивная и не взрывоопасная окружающая среда;
- Рабочее положение в пространстве – любое.

Чертеж, габаритные и установочные размеры трансформатора ТШЛП-10

Трансформатор ТШЛП-10 обладает следующими техническими характеристиками:

Наименование параметра	Величина
Значение номинального напряжения, кВ	10
Значение наибольшего рабочего напряжения, кВ	12
Значение номинального первичного тока, А	1000; 2000
Значение номинального вторичного тока, А	5
Значение номинальной частоты переменного тока, Гц	50 или 60
Значение класса точности: - обмотки для измерений - обмотки для защиты	0,2S; 0,2; 0,5S; 0,5 5P; 10P
Значение номинальной вторичной нагрузки: - обмотки для измерений при cosφ=0,8, ВА - обмотки для измерений при cosφ=1, ВА - обмотки для защиты cosφ=0,8, ВА	3; 5; 10; 15; 20 1; 2; 2,5 3-30
Значение номинальной предельной кратности вторичной обмотки для защиты	25
Значение трехсекундного тока термической стойкости, кА	35
Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений, не более: - при работе в классе точности 0,5 и номинальном первичном токе 1000А - при работе в классе точности 0,5 и номинальном первичном токе 2000А - при работе в классе точности 0,2 или 0,5S и номинальном первичном токе 1000А - при работе в классе точности 0,2 или 0,5S и номинальном первичном токе 2000А - при работе в классе точности 0,2S и номинальном первичном токе 1000А - при работе в классе точности 0,2S и номинальном первичном токе 2000А	26 35 10 35 10 14

Значение электродинамической стойкости и способности к перегрузке по току определяются шинопроводом!

Конструкция. Трансформатор ТШЛП-10 имеет вид шинной конструкции. Конструкция трансформатора содержит магнитопровод и вторичные обмотки. Собственная первичная обмотка у трансформаторов типа ТШЛП-10 отсутствует, ее роль выполняет шина, пропущенная через окно трансформатора. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Выводы первичных обмоток находятся снаружи. Для крепления трансформатора к шине в окне трансформатора имеются два выступа. Через выступы проходят шпильки, которые при помощи скоб крепят трансформатор к шине. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.
