Трансформатор ТОЛ-10-I-12

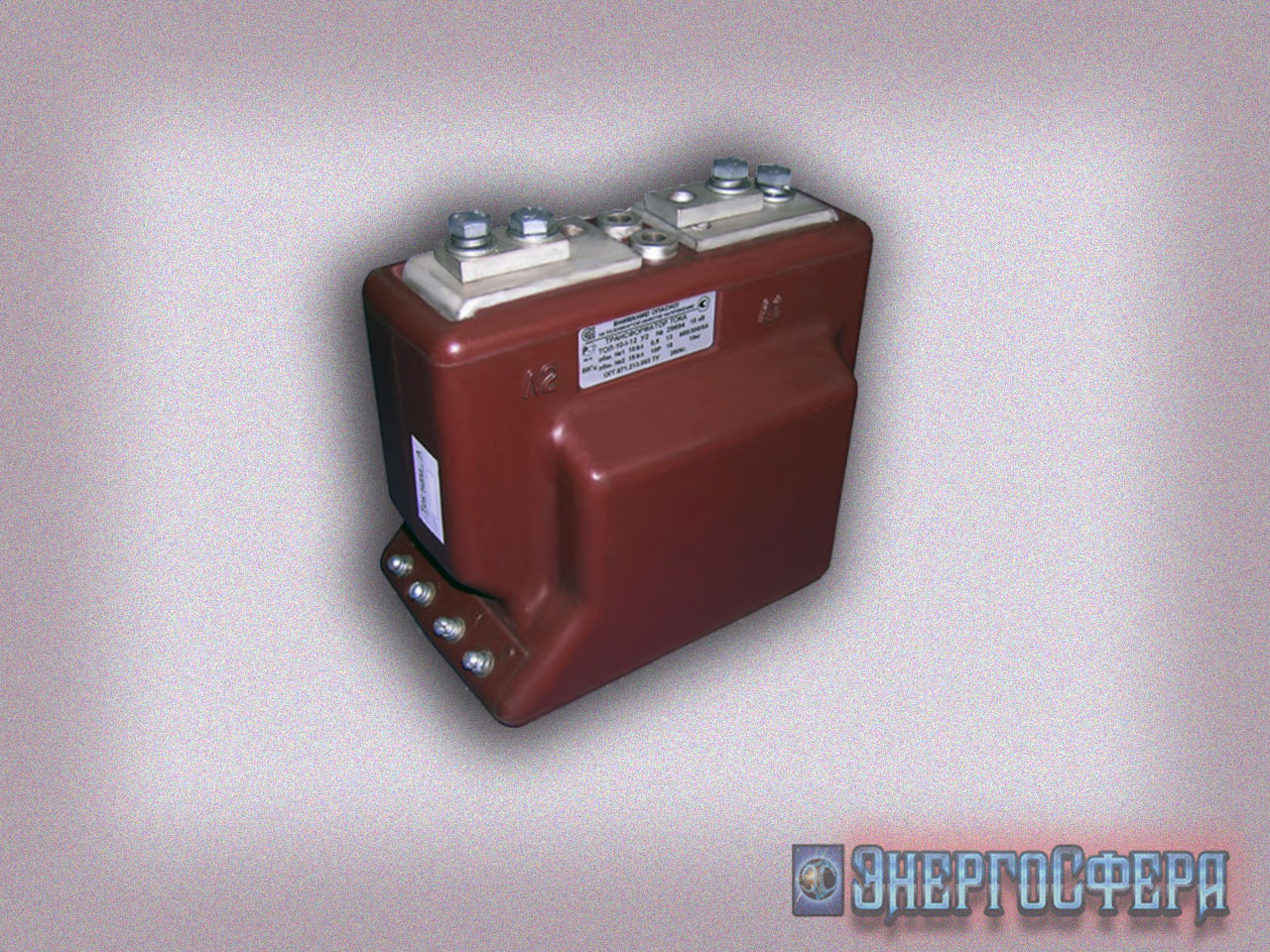

Трансформатор ТОЛ-10-I-12 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛ-10-I-12 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТОЛ-10-I-12 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;

- верхнее значение температуры внутри КРУ +50°C;
- нижнее значение температуры и допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТОЛ-10-I-12

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТОЛ-10-I-12:

Параметр	Значение
Величина номинального напряжения, кВ	10
Величина наибольшего рабочего напряжения, кВ	12
Величина номинальной частоты переменного тока, Гц	50
Величина номинального первичного тока, А в варианте исполнения: 5/5 10/5 15/5 40/5 50/5 75/5 80/5 100/5 150/5 200/5 300/5 400/5 500/5 600/5 750/5 800/5 1000/5	5 или 10 10 или 20 15 или 30 20 или 40 50 или 100 75 или 150 40 или 80 100 или 200 150 или 300 200 или 400 300 или 600 400 или 800 500 или 1000 600 или 1200 750 или 1500 800 или 1200 1000 или 2000
Величина номинального вторичного тока, А	5
Количество вторичных обмоток, шт	2
Значение номинальной нагрузки вторичных обмоток, ВА: - для измерений при cosφ=1 при активно-индуктивном характере нагрузки и cosφ=0,8 - для защиты при активно-индуктивном характере нагрузки и cosφ=0,8	1; 2; 2,5 3; 5; 10; 15; 20; 25; 30 15
Значение классов точности вторичных обмоток: - для измерений - для защиты	0,2S; 0,2; 0,5S; 0,5; 1 5P; 10P
Величина номинальной предельной кратности вторичной обмотки для защиты, не менее	10

Конструкция трансформатора ТОЛ-10-I-12. Трансформатор ТОЛ-10-I-12 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТОЛ-10-I-12 расположены выводы вторичных обмоток. Выводы вторичных обмоток для трансформатора ТОЛ-10-I-12 изготовлены для присоединения проводов сверху. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.
