Трансформатор ТПЛ-10-М

Трансформатор ТПЛ-10-МТрансформатор ТПЛ-10-М – проходной измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-10-М изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000мЧертеж трансформатора ТПЛ-10-М над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C, нижнее значение температуры - -45°C;
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

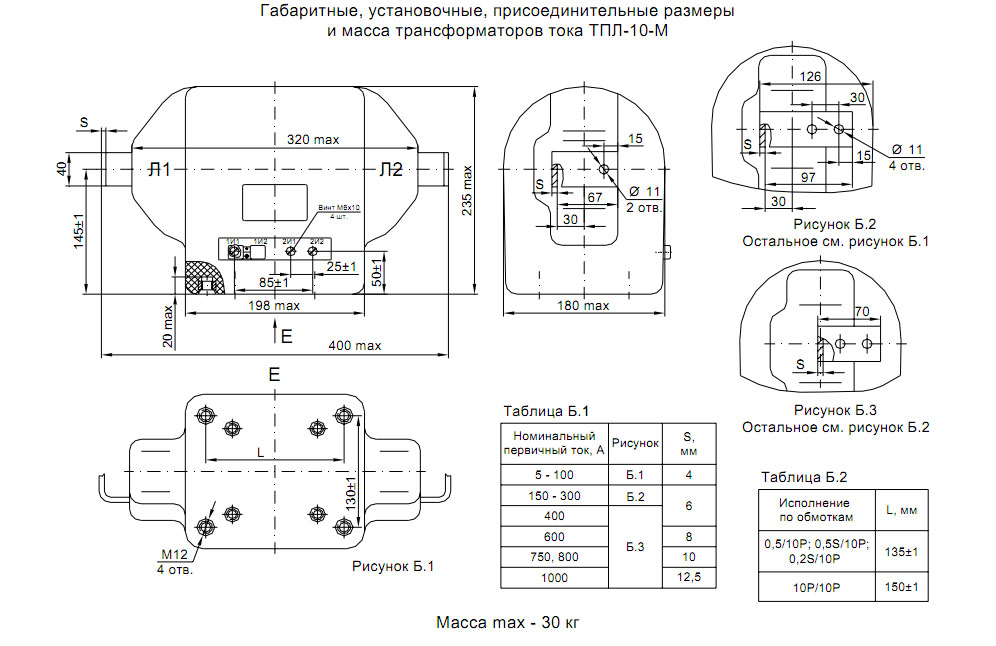

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-10-М

Трансформатор ТПЛ-10-М обладает следующими техническими характеристиками:
Параметр Значение
Значение номинального напряжения, кВ
 10
Значение наибольшего рабочего напряжения, кВ
 12
Значение номинальной частоты переменного тока, Гц
 50
Значение номинального первичного тока, А
 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000
Значение номинального вторичного тока, А
 1 или 5
Количество вторичных обмоток
 2
Значение класса точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
Значение номинальной вторичной нагрузки, ВА вторичных обмоток:
- для измерений при cosφ=1
- для измерений при активно-индуктивной нагрузке и cosφ=0,8
- для защиты при активно-индуктивной нагрузке и cosφ=0,8

1; 2; 2,5
3; 5; 10; 15; 20; 25; 30
15
Значение номинальной предельной кратности вторичной обмотки для защиты, не менее:
- при номинальном первичном токе, А, в классе точности 0,5 и 1:
5, 10, 20, 40, 50, 80, 100, 200, 400
15, 30, 75, 150, 300, 600
500
750
800
1000
1200
1500
2000
- при номинальном первичном токе, А, в классе точности 0,5S:
5, 10, 20, 40, 50, 80, 100, 200, 400, 500
15, 30, 75, 150, 300, 600, 750, 800, 1000, 1200, 1500, 2000
- при номинальном первичном токе, А, в классе точности 0,2 и 0,2S:
5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600, 750, 800, 1000, 1200, 1500, 2000
500
- при номинальном первичном токе, А, в классе точности 5P и 10P:
5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 600
500
750, 800
1000
1200
1500, 2000




15
19
17
21
22
24
11
12
13

5
10


10

5


13
11
15
18
9
10
Значение кратности трехсекундного тока термической стойкости, при номинальном первичном токе, А:
5 - 300
400-2000


60
45
Значение кратности тока электродинамической стойкости, при номинальном первичном токе, А:
5 - 300
400 - 1000
1200 - 2000


265
200
112

Конструкция трансформатора ТПЛ-10-М. Трансформатор ТПЛ-10-М имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Вторичная обмотка, предназначенная для измерения и учета электроэнергии обозначается №1, а обмотка для защиты обозначена №2. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. Трансформаторы ТПЛ-10-М на номинальные первичные токи до 300 А имеют многовитковую первичную обмотку, изготовленную в форме катушки. На номинальные токи 400 А и выше - одновитковую первичную обмотку. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

Видео трансформатора ТПЛ-10-М:

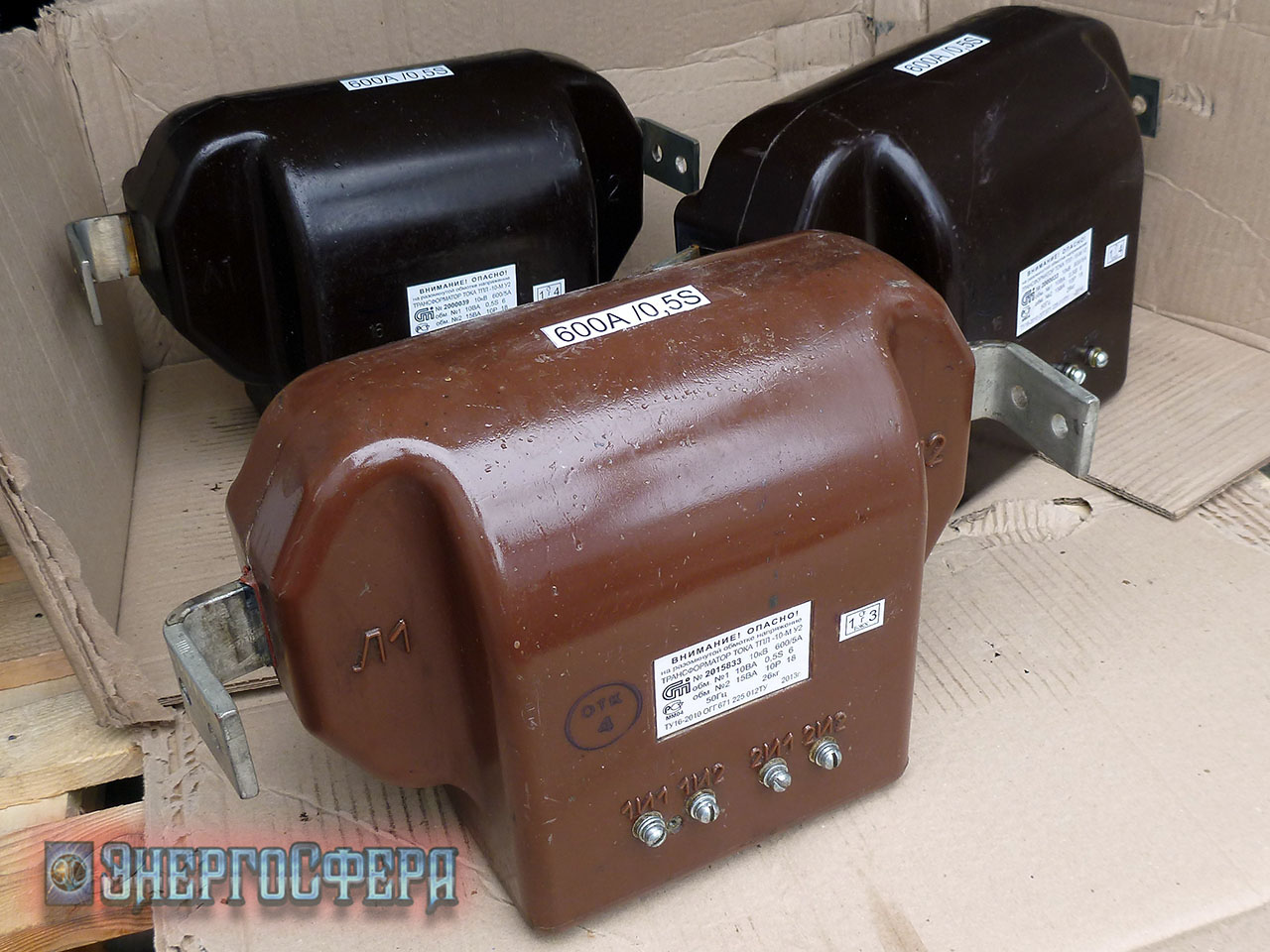

Фото трансформатора ТПЛ-10-М:
