Трансформатор ТОЛ-10-I-7

1 1 1 1 1 1 1 1 1 1 Рейтинг 0.00 (0 Голоса(ов))

Трансформатор ТОЛ-10-I-7Трансформатор ТОЛ-10-I-7 – опорный литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТОЛ-10-I-7 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТОЛ-10-I-7 изготавливают в климатическом исполнении “УХЛ”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;Чертеж трансформатора ТОЛ-10-I-7

- верхнее значение температуры внутри КРУ +50°C;
- нижнее значение температуры и допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;

- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТОЛ-10-I-7

Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!

Основные технические характеристики трансформатора ТОЛ-10-I-7:
Параметр Значение
 Величина номинального напряжения, кВ 10
 Величина наибольшего рабочего напряжения, кВ 12
 Величина номинальной частоты переменного тока, Гц 50
 Величина номинального первичного тока, А 5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000
 Величина номинального вторичного тока, А 5
 Количество вторичных обмоток, шт. 3
Значение номинальной нагрузки вторичных обмоток, ВА:
- для измерений
при cosφ=1
при активно-индуктивном характере нагрузки и cosφ=0,8
- для защиты
при активно-индуктивном характере нагрузки и cosφ=0,8


1; 2; 2,5
3; 5; 10; 15; 20; 25; 30

15
Значение классов точности вторичных обмоток:
- для измерений
- для защиты

0,2S; 0,2; 0,5S; 0,5; 1
5P; 10P
 Величина номинальной предельной кратности вторичной обмотки для защиты, не менее
10
Значение односекундного тока термической стойкости, кА, при номинальном первичном токе, А
5
10
15
20
30
40
50
75
80
100
150
200
300, 400
500-2000


-
-
-
-
-
-
5
5,85
-
10
12,5
20
20
40
 Значение односекундного тока электродинамической стойкости, кА, при номинальном первичном токе, А
5
10
15
20
30
40
50
75
80
100
150
200
300, 400
500-2000


-
-
-
-
-
-
12,8
14,7
-
25,5
31,8
51
51
102

Конструкция трансформатора ТОЛ-10-I-7. Трансформатор ТОЛ-10-I-7 имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки. В нижней части трансформатора типа ТОЛ-10-I-7 расположены выводы вторичных обмоток. Выводы вторичных обмоток для трансформатора ТОЛ-10-I-7 изготовлены для присоединения проводов снизу. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму.

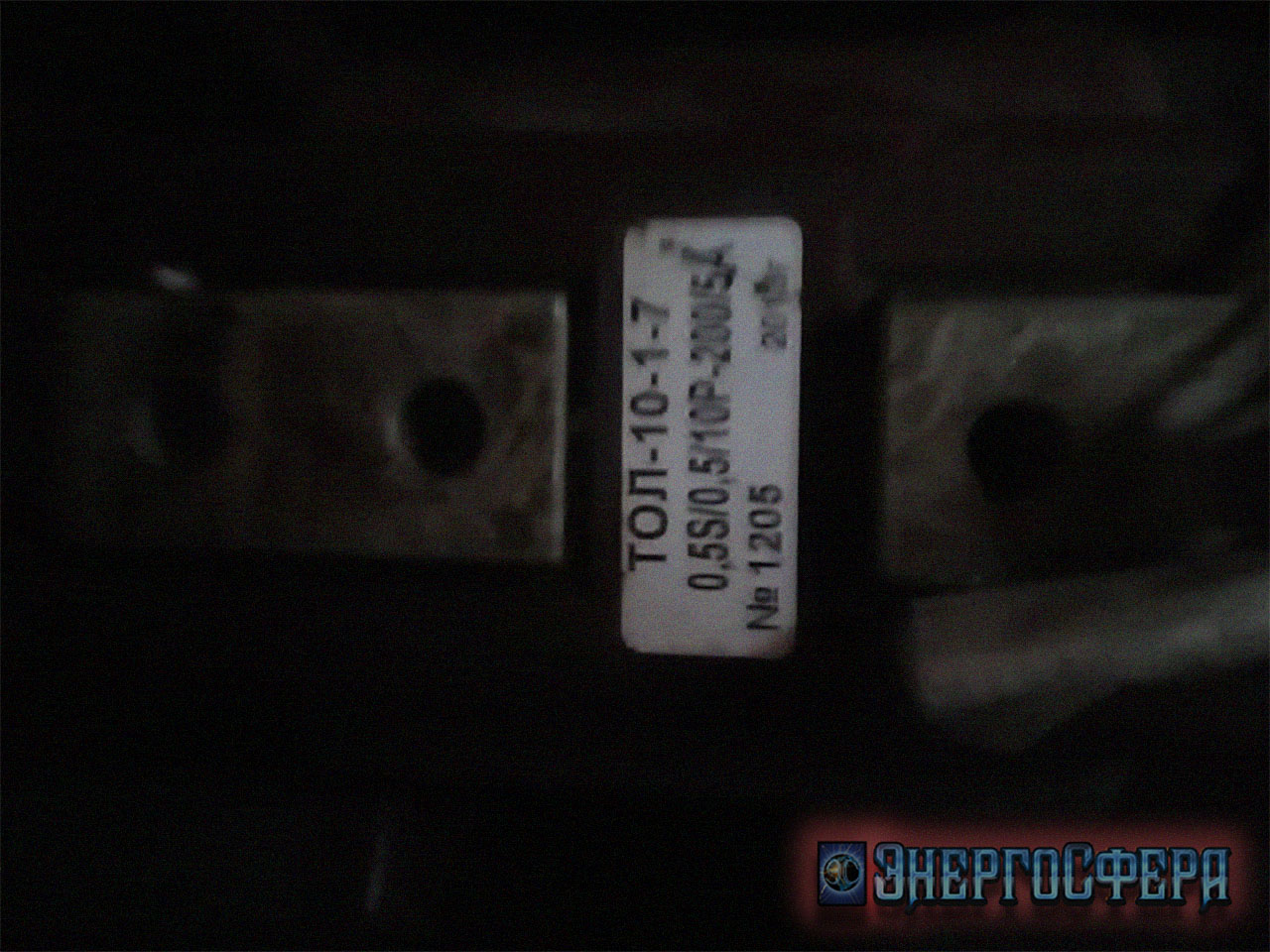

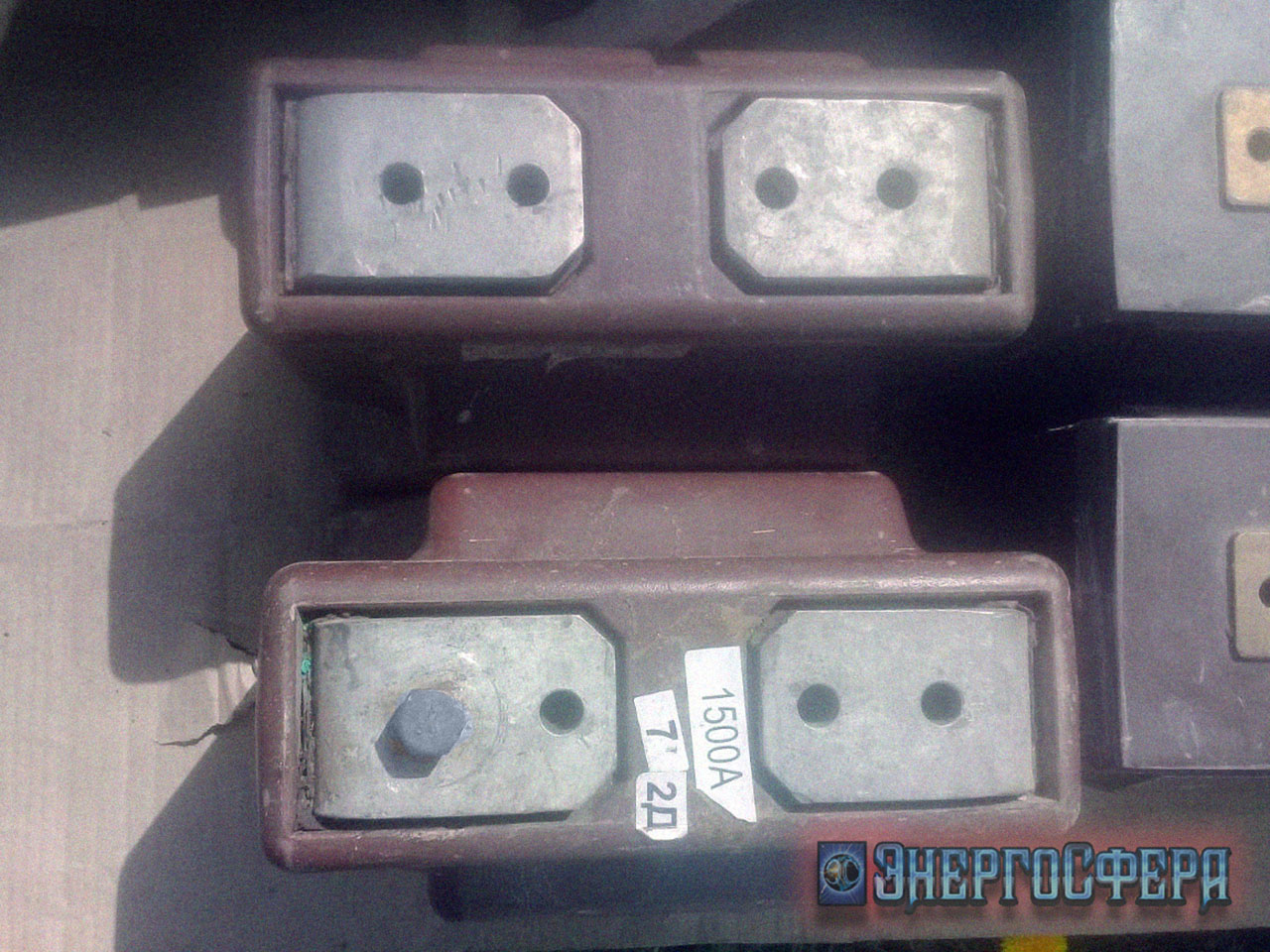

Фото трансформатора ТОЛ-10-I-7:
Вы можете заказать трансформатор ТОЛ-10-I-8 в компании “ЭнергоСфера позвонив по телефону:

Vodafon (066)473-42-45 Киевстар (068)256-29-77 Лайфселл (093)113-81-73

Автор: Денис Ярошенко
