Трансформатор ТПК-10-1 – проходной литой измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТПК-10-1 предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.
Трансформатор ТПК-10-1 изготавливают в климатическом исполнении “У” или “Т” категории размещения 3 или 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- температура воздуха внутри КРУ от -45°C до +55°C - для исполнения "У" и от -10 до +55°C - для исполнения "Т";
- допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТПК-10-1
Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!
Основные технические характеристики трансформатора ТПК-10-1:
Параметр | Величина |
Значение номинального напряжения, кВ | 10 |
Значение наибольшего рабочего напряжения, кВ | 12 |
Значение номинальной частоты переменного тока, Гц | 50 |
Значение номинального первичного тока, А | 5; 10; 15; 20; 30; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500; 2000
|
Значение номинального вторичного тока, А | 5 или 1
|
Количество вторичных обмоток | 2 |
Значение номинальной нагрузки вторичных обмоток при активно-индуктивном характере нагрузки и cosφ=0,8, ВА: - для измерений - для защиты | 10 15 |
Значение классов точности вторичных обмоток: - для измерений - для защиты | 0,2S; 0,2; 0,5S; 0,5
10P |
Значение номинальной предельной кратности вторичной обмотки для защиты | 10 |
Значение односекундного тока термической стойкости, кА | 0,35-31,5 |
Значение тока электродинамической стойкости, кА | 1,54-81 |
Конструкция трансформатора ТПК-10-1. Трансформатор ТПК-10-1 имеет вид проходной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. В трансформаторах ТПК-10-1 на номинальные токи от 5 до 200А первичная обмотка выполняется многовитковой, на номинальные токи 300А и выше – состоит из стержня с лопатками. В лопатках имеется по 4 отверстия для подключения к внешней шине. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. Для крепления трансформатора ТПК-10-1 на месте установки служит фланец. В фланце имеется 4 отверстия в которых находятся втулки.
Видео - Трансформатор ТПК-10-1-0,5/10P-300/5У3:
Фото трансформатора ТПК-10-1:
-

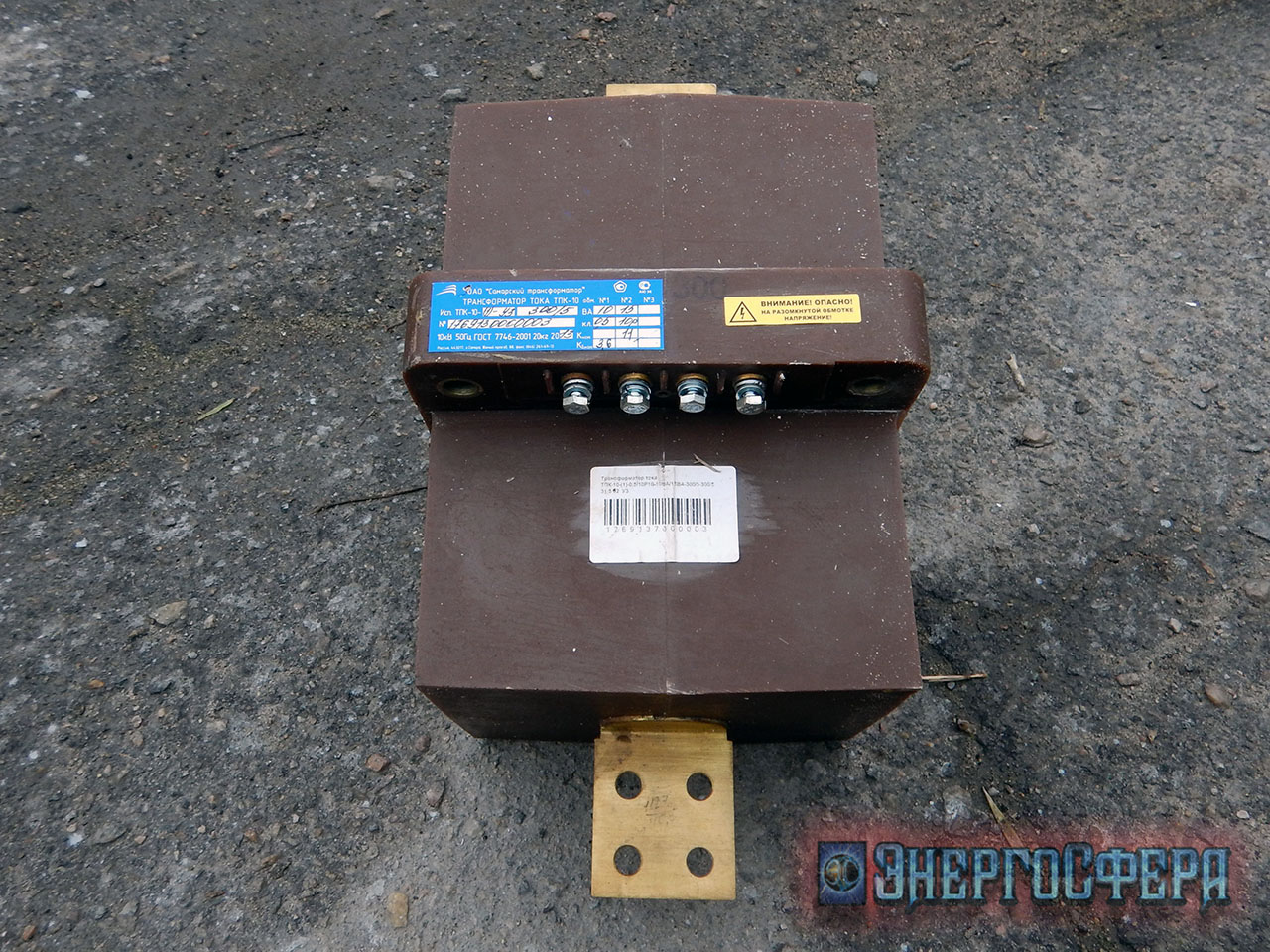

Шильдик трансформатора ТПК-10-1 300/5 кл. т. 0,5/10Р Шильдик трансформатора ТПК-10-1 300/5 кл. т. 0,5/10Р -

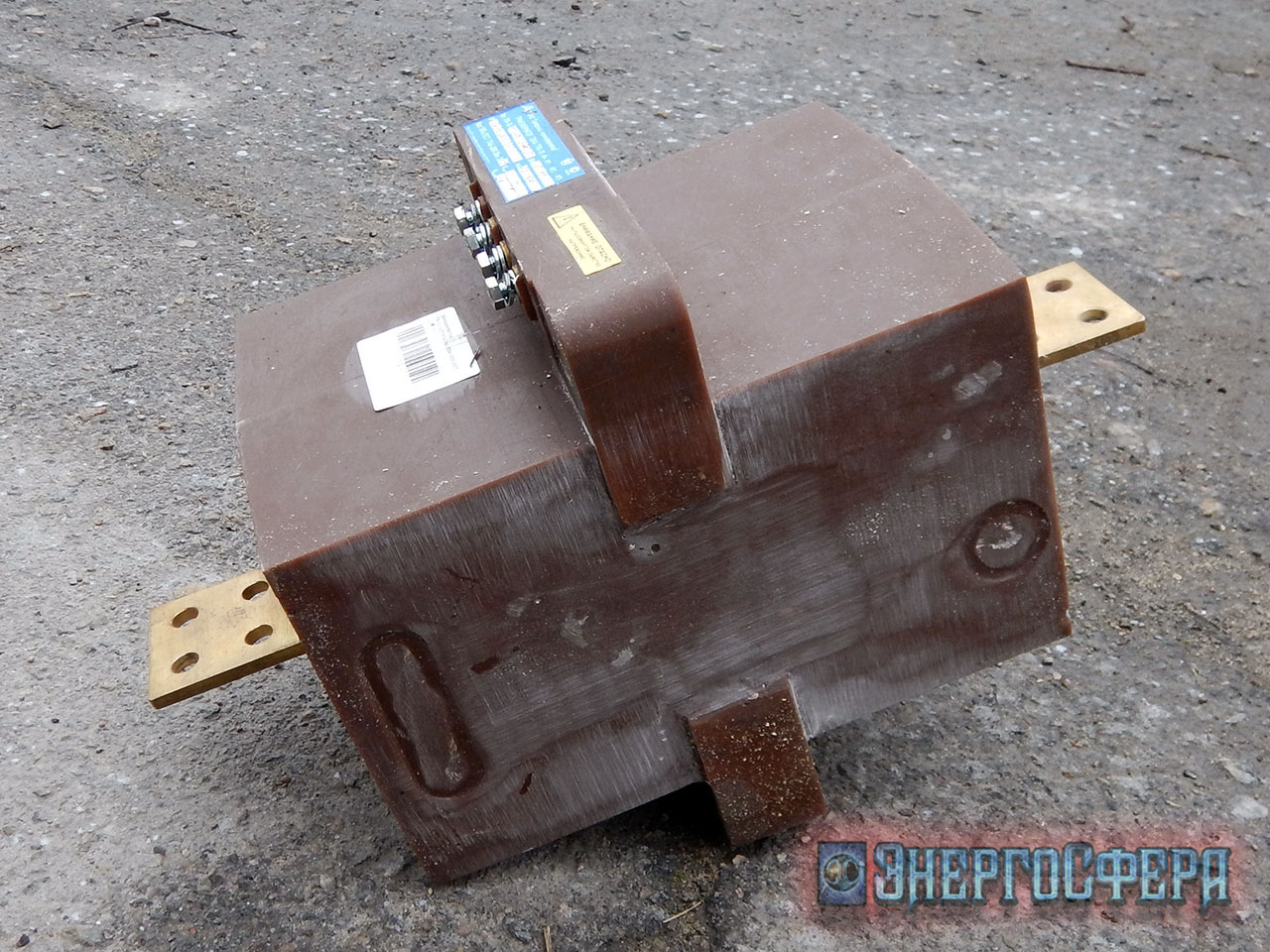

Трансформатор ТПК-10-1 300/5 кл. т. 0,5/10Р Трансформатор ТПК-10-1 300/5 кл. т. 0,5/10Р -
