Трансформатор ТПЛ-10с-(1)

Трансформатор ТПЛ-10с-(1) – проходной измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТПЛ-10с-(1) изготавливают в климатическом исполнении “У” и "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:

- установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
- верхнее значение температуры внутри КРУ +50°C для исполнения "У" и +55°C - для исполнения "Т", нижнее значение температуры - -10°C для исполнения "У" и 0°C для исполнения "Т";
- допустимое значение влажности воздуха 98% при температуре +25°C для исполнения "У" и при +35°C для исполнения "Т";
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.

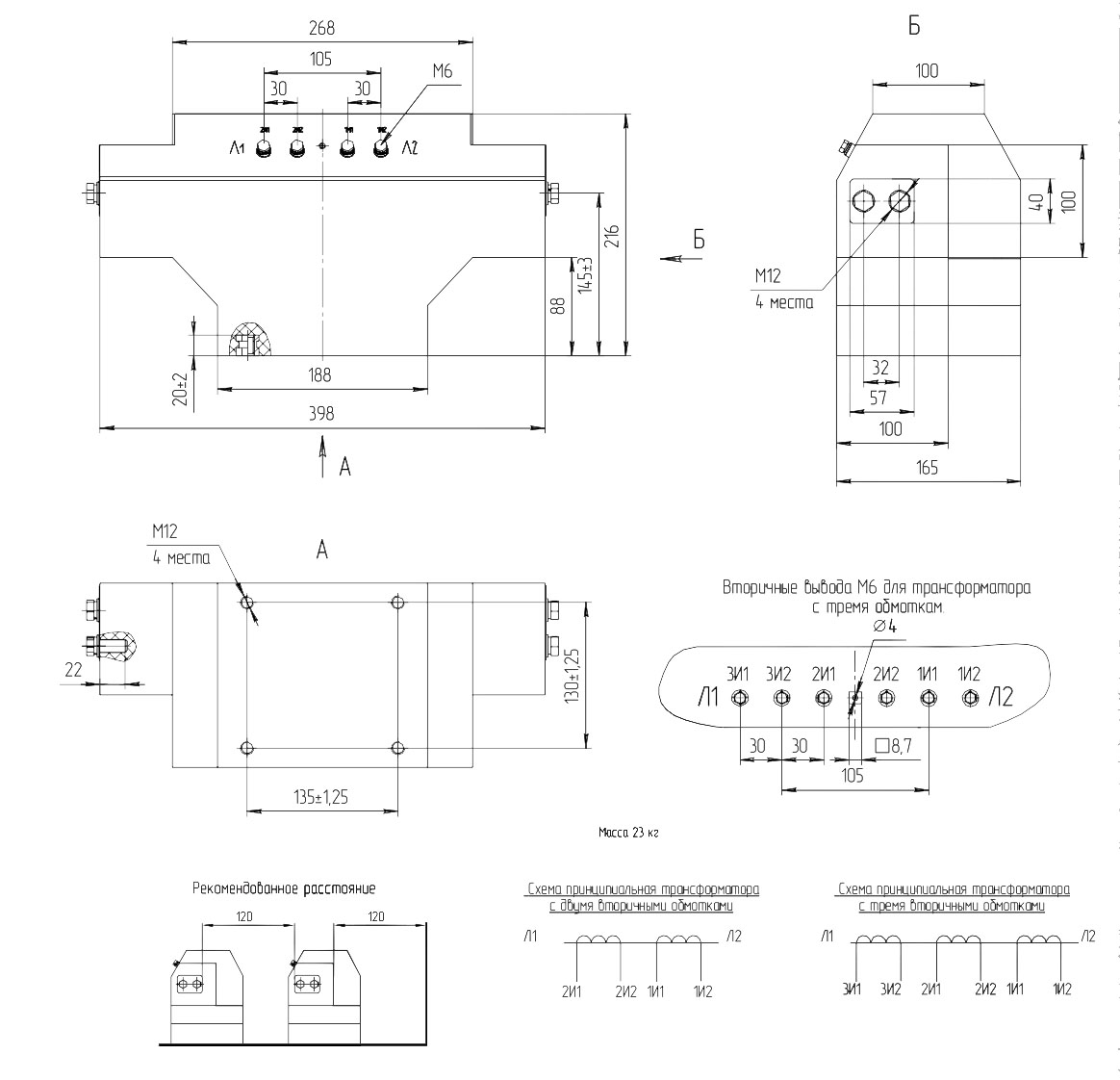

Чертеж, габаритные и установочные размеры трансформатора ТПЛ-10с-(1)

Трансформатор ТПЛ-10с-(1) обладает следующими техническими характеристиками:

Параметр	Значение
Значение номинального напряжения, кВ	10
Значение номинальной частоты переменного тока, Гц	50
Значение номинального первичного тока, А	5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500
Значение номинального вторичного тока, А	5
Количество вторичных обмоток	2 или 3
Значение класса точности вторичных обмоток: - для измерений - для защиты	0,2S; 0,2; 0,5S; 0,5; 1 10
Значение номинальной вторичной нагрузки, ВА вторичных обмоток при cosφ=0,8: - для измерений - для зашиты	10 15
Значение номинальной предельной кратности вторичной обмотки для защиты	10
Значение трехсекундного тока термической стойкости, кА	0,35 - 31,5
Значение тока электродинамической стойкости, кА	1,54 - 81
Значение номинального коэффициента безопасности приборов обмотки для измерения	2 - 20

Конструкция трансформатора ТПЛ-10с-(1). Трансформатор ТПЛ-10с-(1) имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Каждая из вторичных обмоток расположена на своем магнитопроводе. Вторичная обмотка, предназначенная для измерения и учета электроэнергии обозначается №1, а обмотка для защиты обозначена №2. Маркировка выводов обмоток трансформатора – рельефная и выполняется путем заливки трансформаторов эпоксидным компаундом в форму. Электрическую прочность изоляции и защиту обмоток от механических воздействий обеспечивает литой блок, созданный благодаря заливке обмоток изоляционным компаундом. В основании трансформатора (на опорной поверхности) имеется четыре отверстия для крепления трансформатора на месте установки.

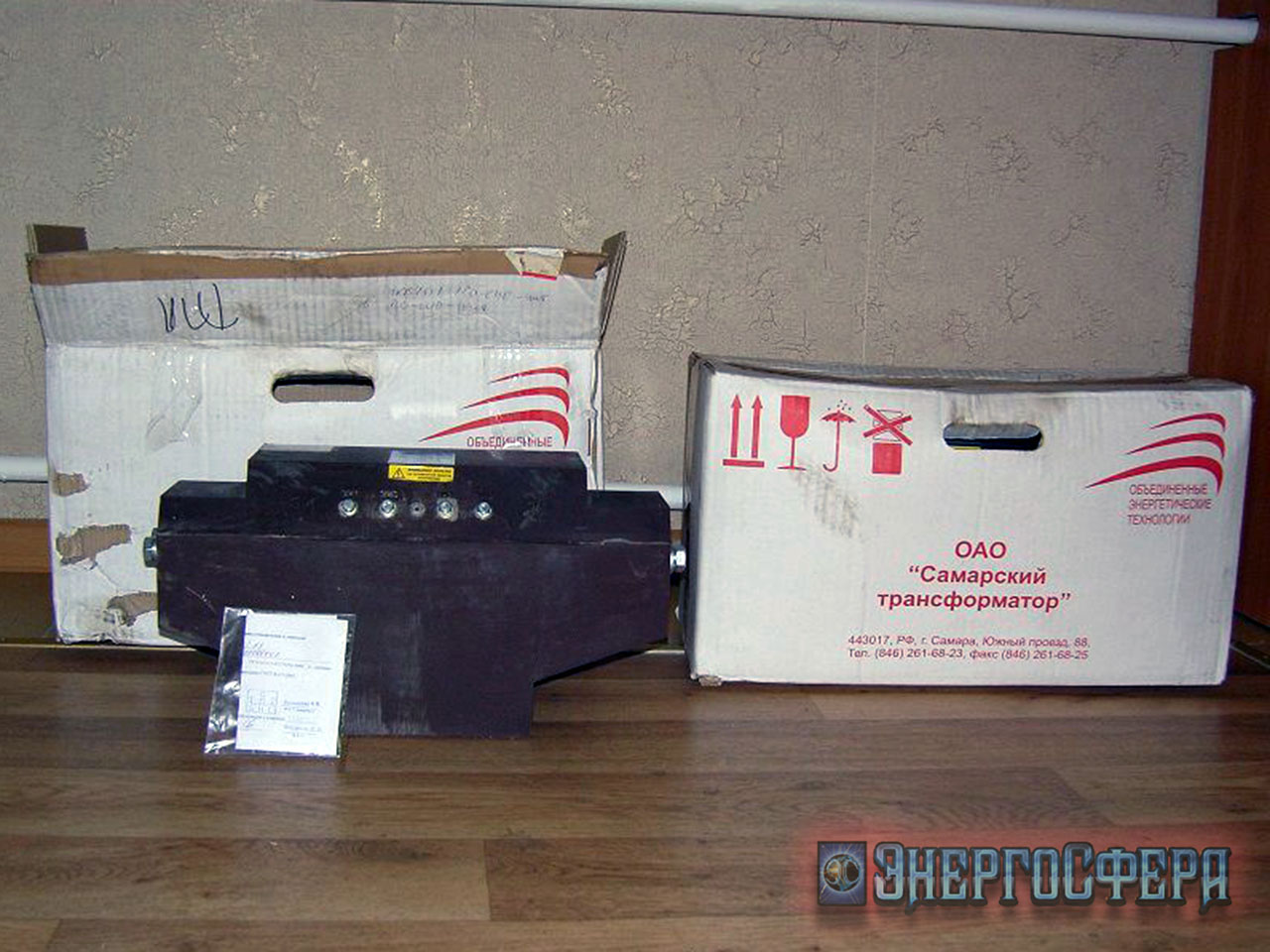

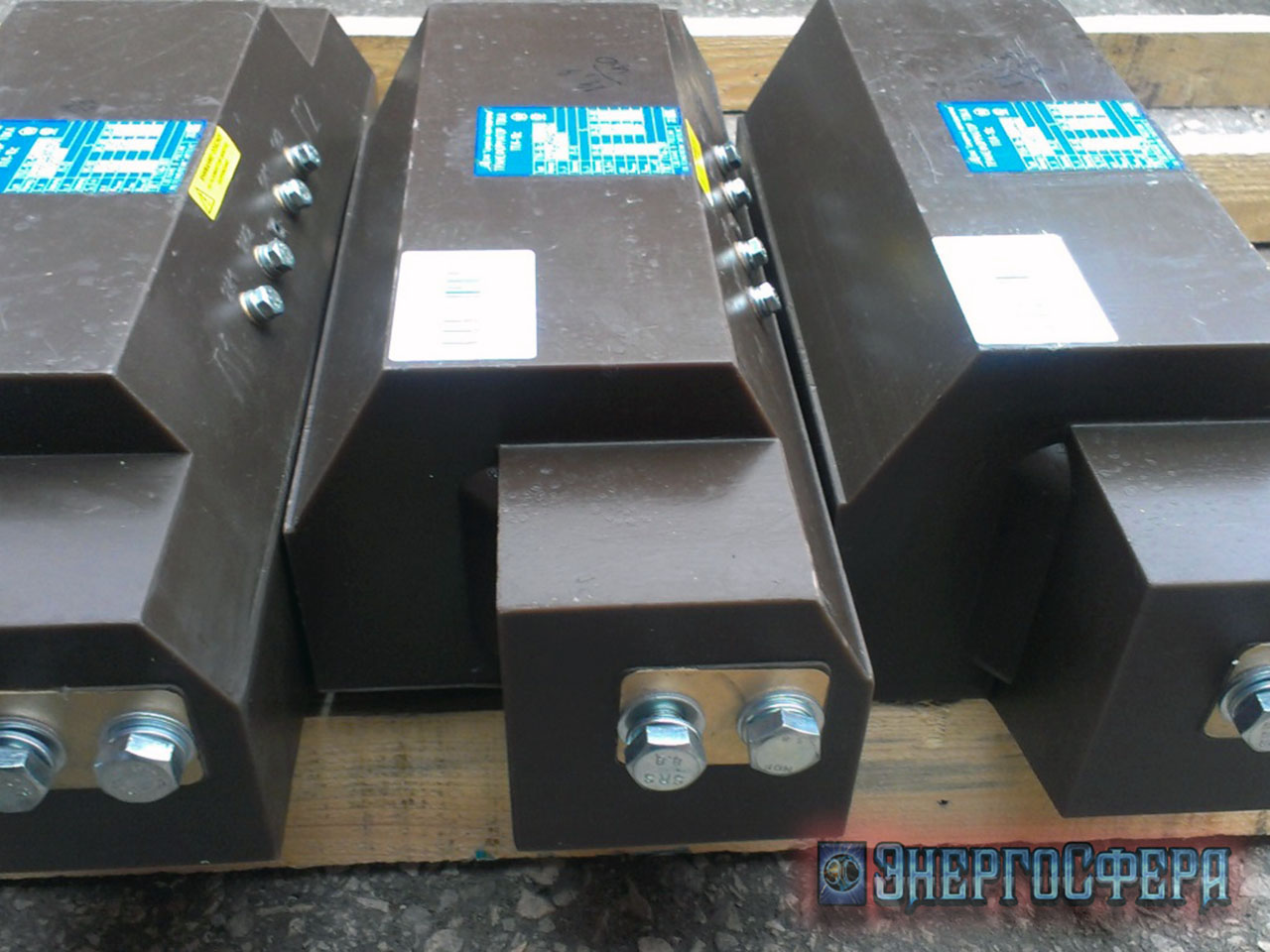

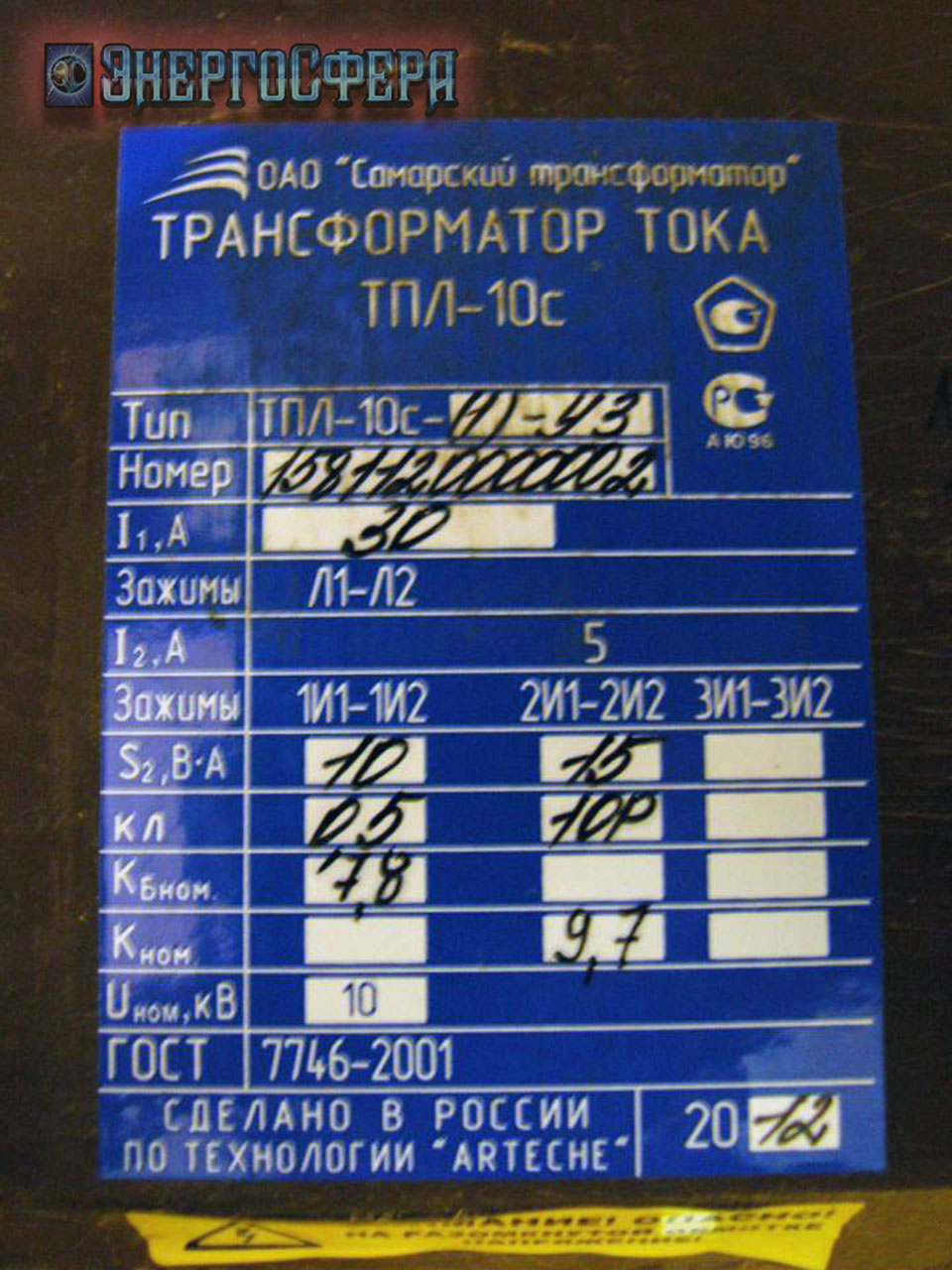

Фото трансформатора ТПЛ-10с-(1):
