Трансформатор ТПЛ-10 – проходной измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.
Трансформатор ТПЛ-10 предназначен для внутренней установки, имеет климатическое исполнение “У” или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура окружающей среды - от +1°С до +35°С - для исполнения "У" и от +1°С до +45°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 80%.
Трансформатор ТПЛ-10 имеет следующую конструкцию:
Состоит из двух вторичных и одной общей первичной обмоток. Обмотки помещены в литой корпус, который заполнен компаундом из эпоксидной смолы. Это обеспечивает изоляцию обмоток и защиту трансформатора от механических повреждений. Опора и крепление трансформатора обеспечивается угольниками, расположенными в нижней части магнитопровода. На одном из угольников находится болт заземления. На блоке катушек располагаются выводы вторичных обмоток, которые обозначены как И1 и И2. Л1 и Л2 – выводы первичной обмотки, могут иметь различные размеры в зависимости от номинального первичного тока.
Условные обозначения:
1 – литой корпус; 2 – болт заземления; 3 – магнитопровод вторичной обмотки для защиты; 4 – выводы вторичных обмоток; 5 – вторичные обмотки; 6 – выводы первичной обмотки; 7 – первичная обмотка; 8 – основание из стальных угольников.
Трансформатор ТПЛ-10 обладает следующими техническими характеристиками:
Наименование параметра | Величина |
Значение номинального напряжения, кВ* | 6; 10; 11; 11,5
|
Значение наибольшего рабочего напряжения, кВ | 1,1·Iном |
Значение номинальной частоты переменного тока сети, Гц | 50 |
Значение номинального первичного тока, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600
|
Значение номинального вторичного тока, А | 5 |
Количество вторичных обмоток | 2 |
Значение класса точности вторичной обмотки для измерений | 1; 0,5; 0,5S; 0,2 |
Значение класса точности вторичной обмотки для защиты | 10P; 5Р
|
Значение номинальной вторичной нагрузки обмотки для измерений, ВА | 10 |
Значение номинальной вторичной нагрузки обмотки для защиты, ВА | 15 |
Значение кратности динамической устойчивости, при номинальном первичном токе, А: 5-200 300 400
500
600
| 250 175 165
155
145
|
* - трансформаторы ТПЛ-10 на номинальное напряжение отличное от 10 кВ поставляются по индивидуальному заказу. Трансформатор ТПЛ-10 (аналог трансформатора ТПЛМ-10) соответствует требованиям безопасности по ГОСТ 7746-2003.
Чертеж, габаритные и установочные размеры трансформатора ТПЛ-10
Видео - Трансформатор ТПЛ-10:

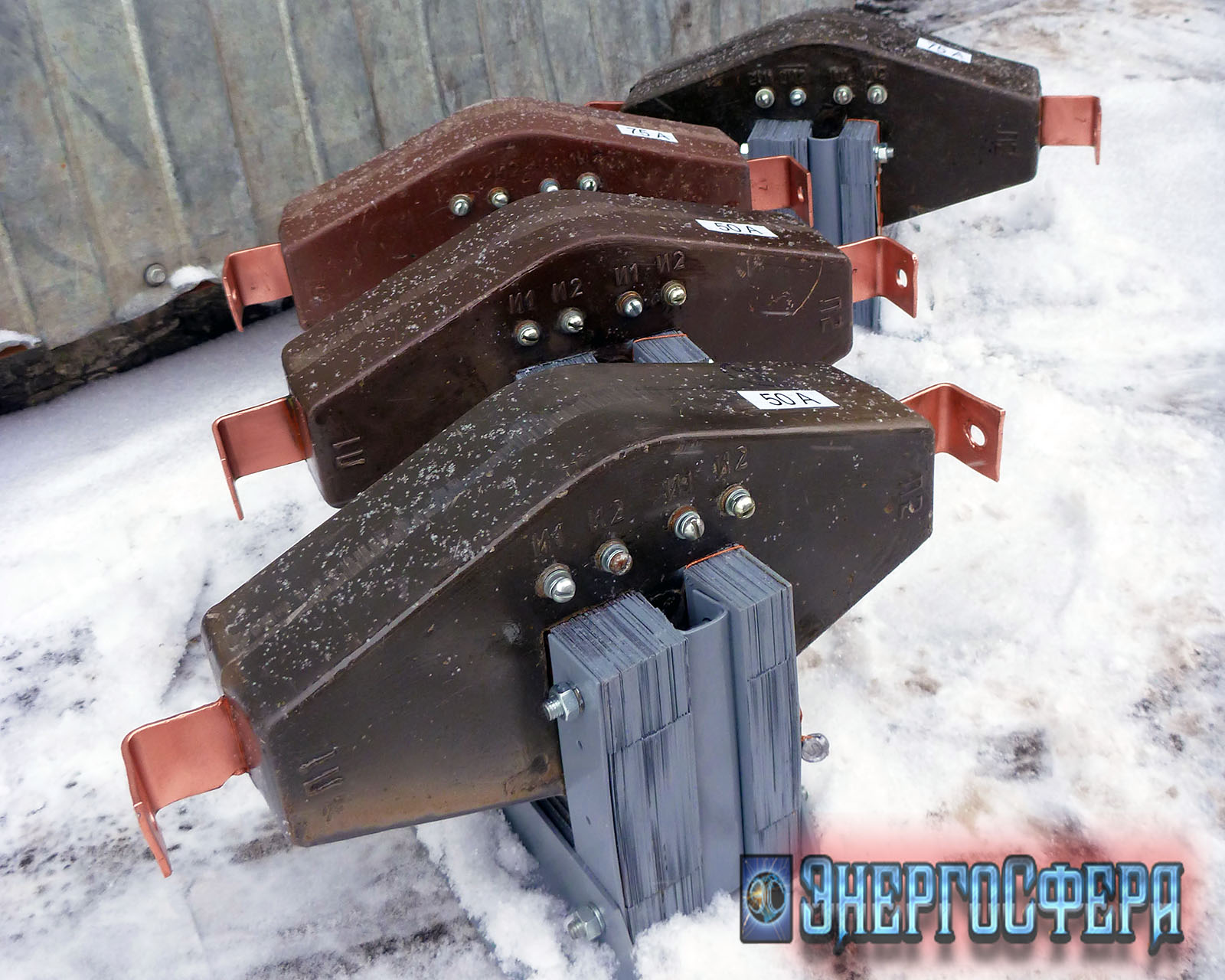

Фото трансформатора ТПЛ-10:
-

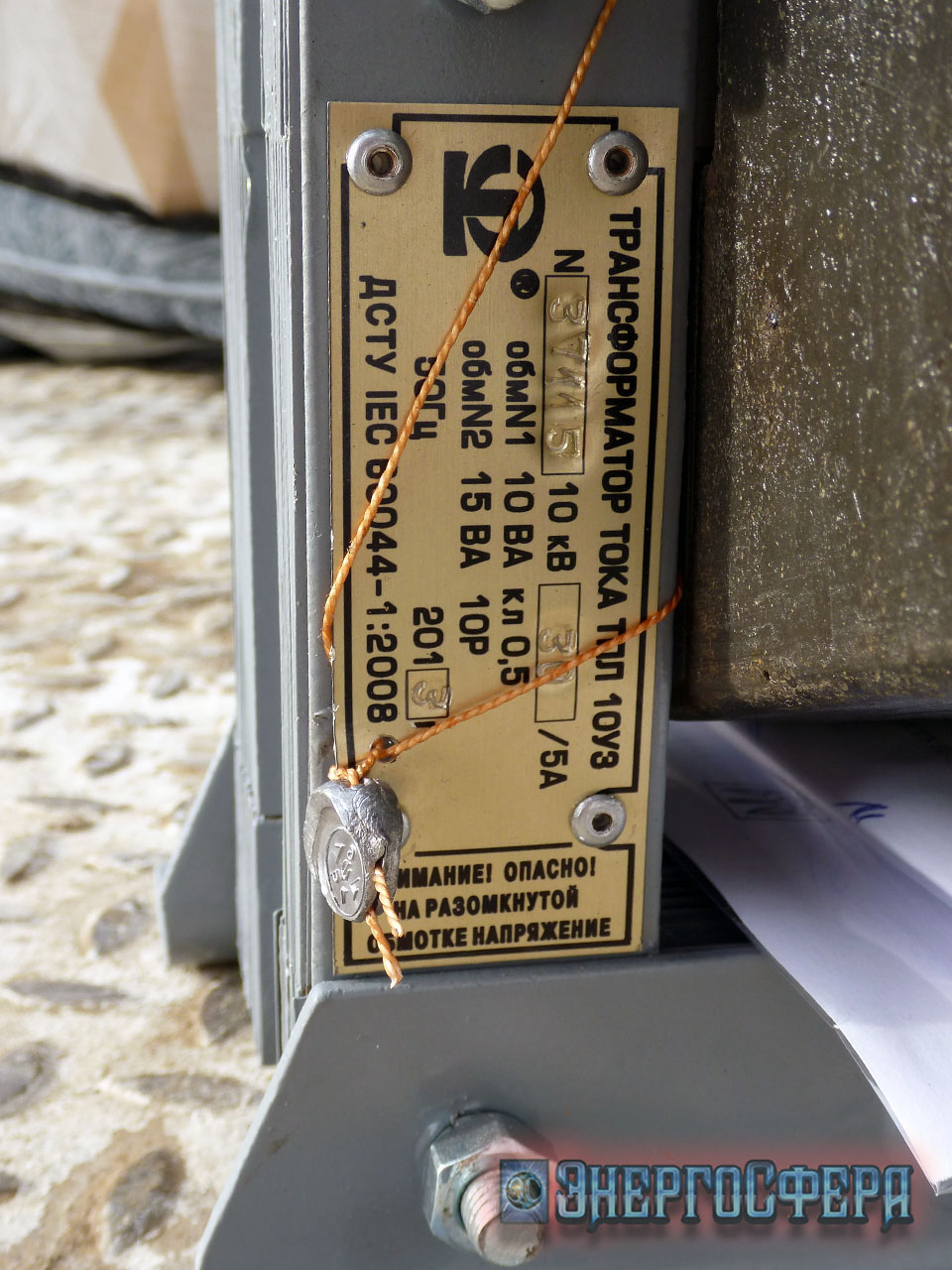

Шильдик трансформатора ТПЛ-10 10/5 кл. т. 0,5 Шильдик трансформатора ТПЛ-10 10/5 кл. т. 0,5 -
Шильдик трансформатора ТПЛ-10 20/5 кл. т. 0,5 Шильдик трансформатора ТПЛ-10 20/5 кл. т. 0,5 -
Трансформатор ТПЛ-10 10/5 кл. т. 0,5 Трансформатор ТПЛ-10 10/5 кл. т. 0,5 -
Трансформатор ТПЛ-10 100/5 кл. т. 0,5S Трансформатор ТПЛ-10 100/5 кл. т. 0,5S -
Трансформатор ТПЛ-10 20/5 кл. т. 0,5 Трансформатор ТПЛ-10 20/5 кл. т. 0,5 -

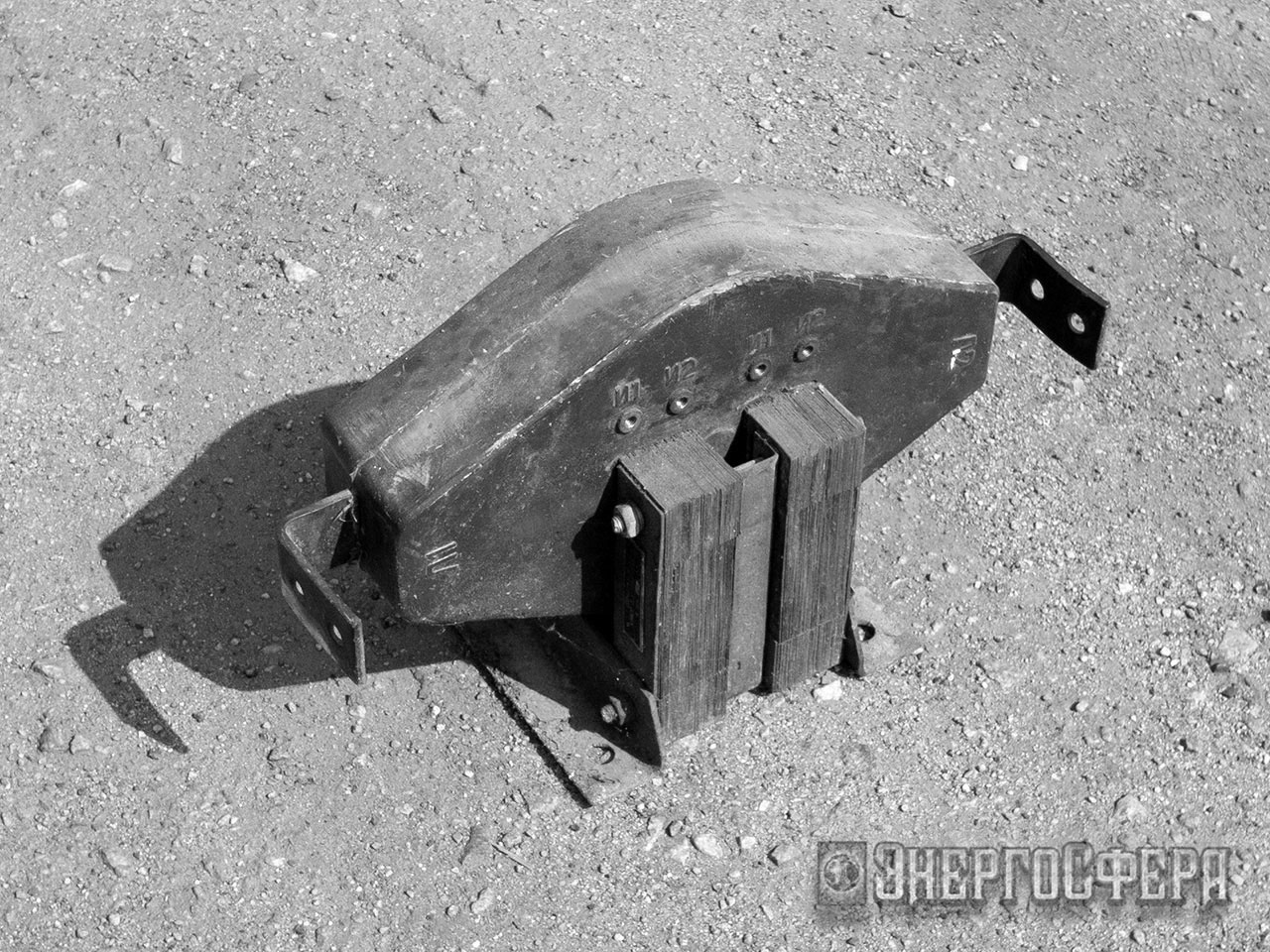

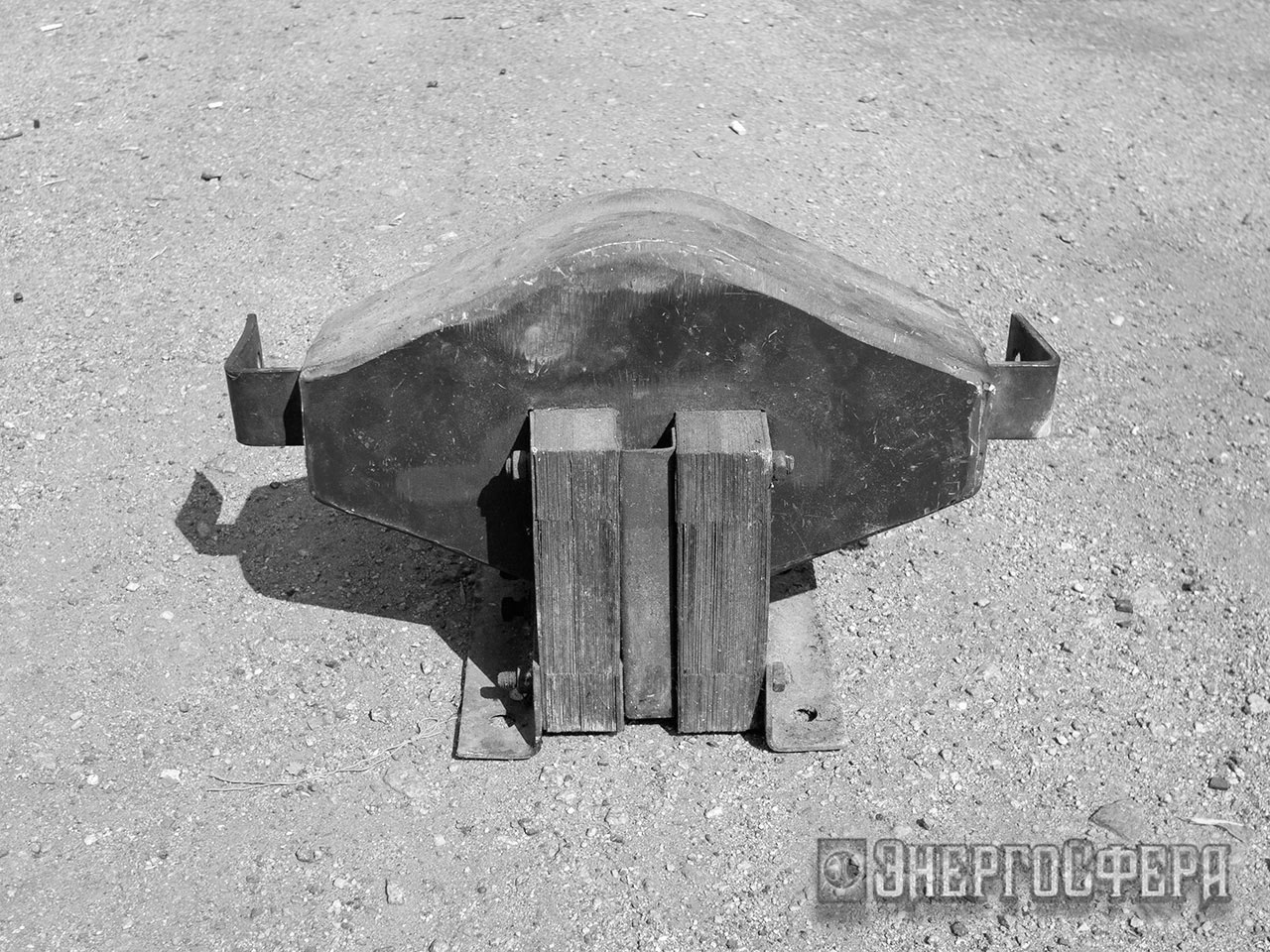

Трансформатор ТПЛ-10 200/5 кл. т. 0,5S Трансформатор ТПЛ-10 200/5 кл. т. 0,5S -
Трансформатор ТПЛ-10 30/5 кл. т. 0,5S Трансформатор ТПЛ-10 30/5 кл. т. 0,5S -

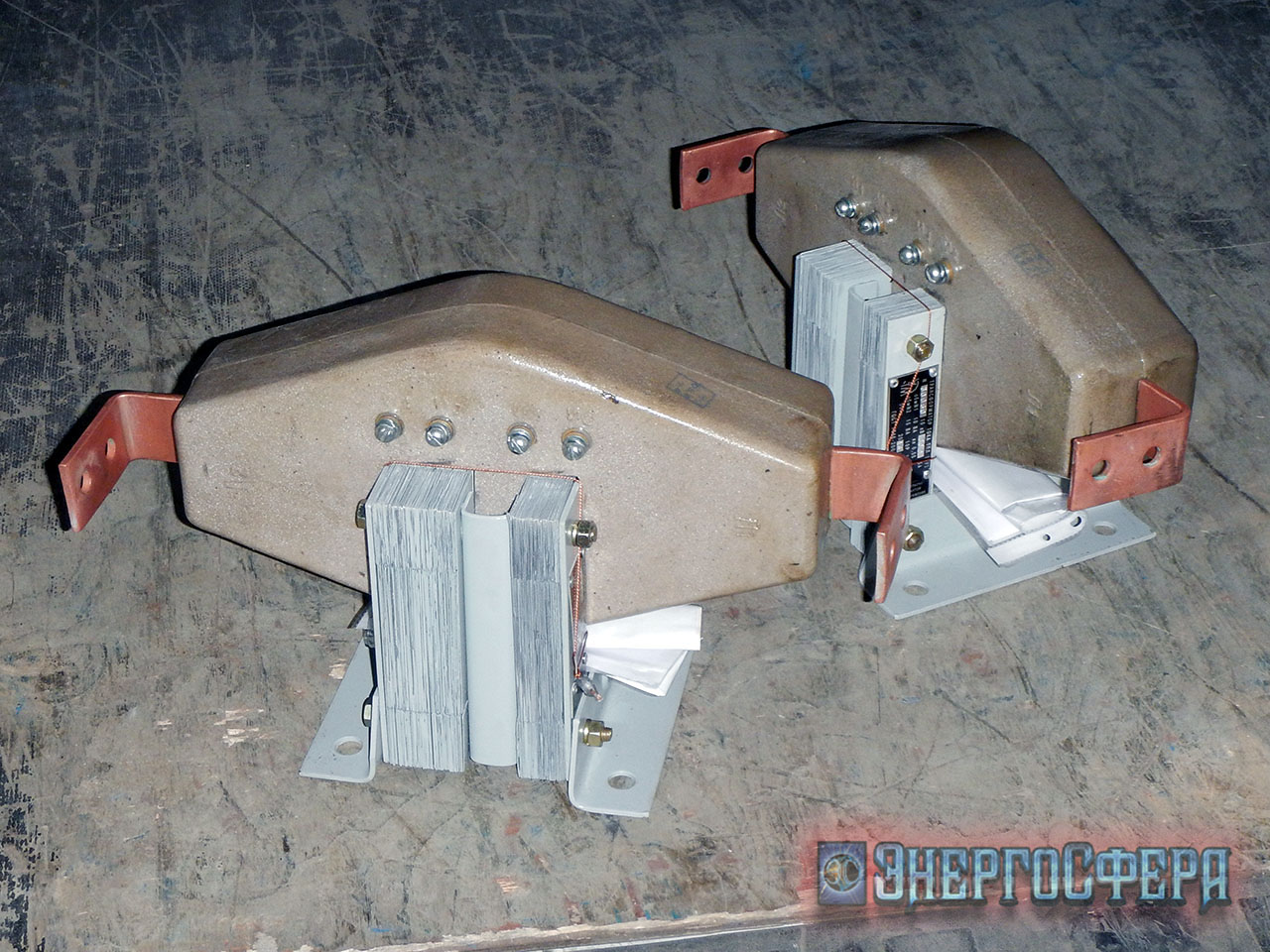

Трансформатор ТПЛ-10 300/5 кл. т. 0,5S Трансформатор ТПЛ-10 300/5 кл. т. 0,5S -
Трансформатор ТПЛ-10 5/5 кл. т. 0,5S Трансформатор ТПЛ-10 5/5 кл. т. 0,5S -

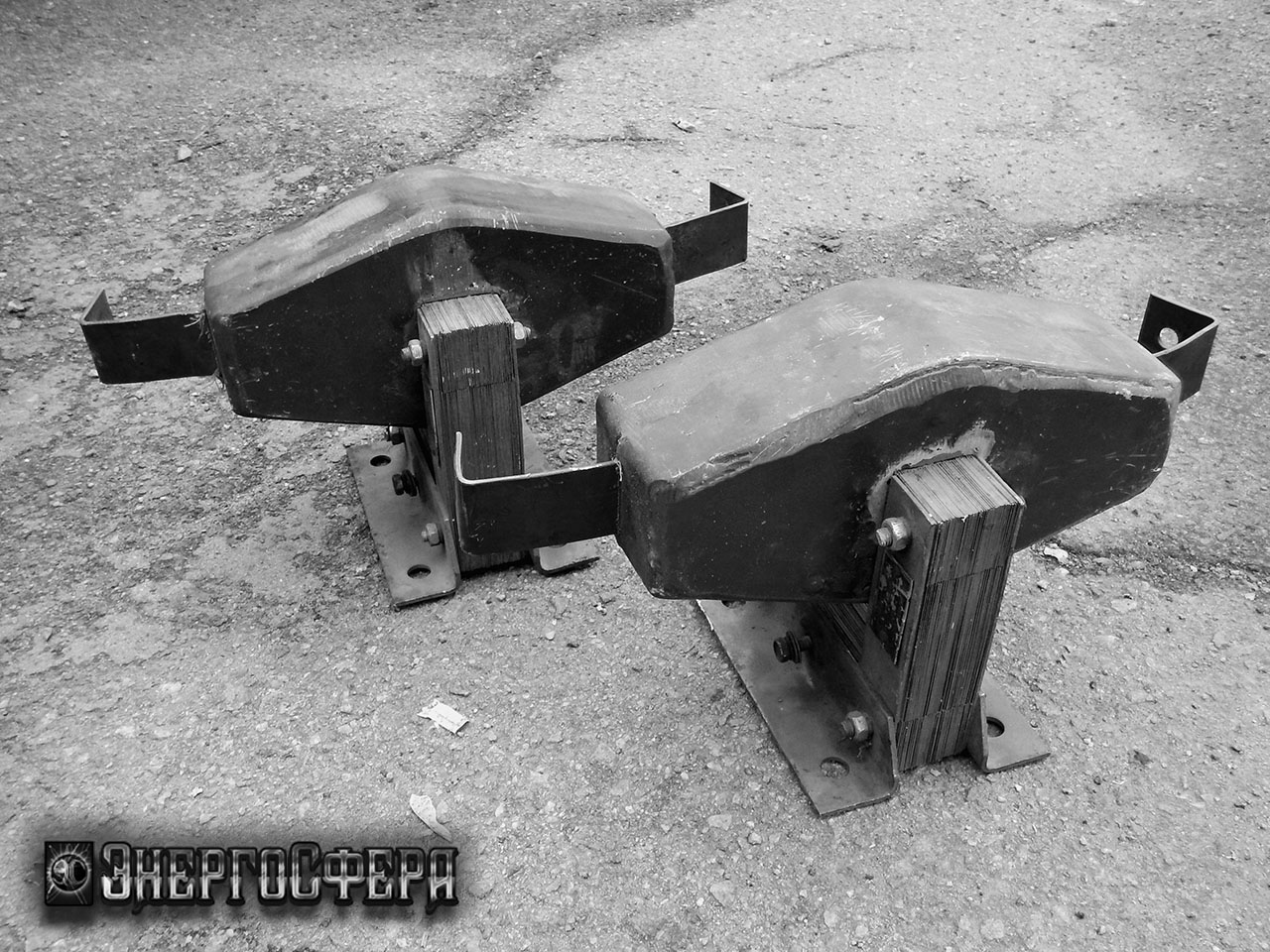

Трансформатор ТПЛ-10 50/5 кл. т. 0,5 Трансформатор ТПЛ-10 50/5 кл. т. 0,5 -
Трансформатор ТПЛ-10 75/5 кл. т. 0,5 Трансформатор ТПЛ-10 75/5 кл. т. 0,5 -
Установка трансформатора ТПЛ-10 Установка трансформатора ТПЛ-10 -
По специальному заказу поставляются:
Трансформатор ТПЛ-10 с одной вторичной обмоткой для измерений/релейной защиты:
Видео - Трансформатор ТПЛ-10 с одной вторичной обмоткой для измерений/релейной защиты:
Трансформатор ТПЛ-10 с различными коэффициентами трансформации на разных вторичных обмотках:
Трансформатор ТПЛ-10 с одинаковым назначением вторичных обмоток (две релейные):
Видео - Трансформатор ТПЛ-10 с одинаковым назначением вторичных обмоток (две релейные):
Трансформатор ТПЛ-10 с инверсным (обратным) расположением выводов первичной обмотки (маркировка Л1 и Л2 заменяется на Л2 и Л1 соответственно):
Видео - Трансформатор ТПЛ-10 с инверсным (обратным) расположением выводов первичной обмотки:
Под заказ трансформаторы типа ТПЛ-10 комплектуются защитными прозрачными крышками для раздельного пломбирования выводов вторичных обмоток для измерения.

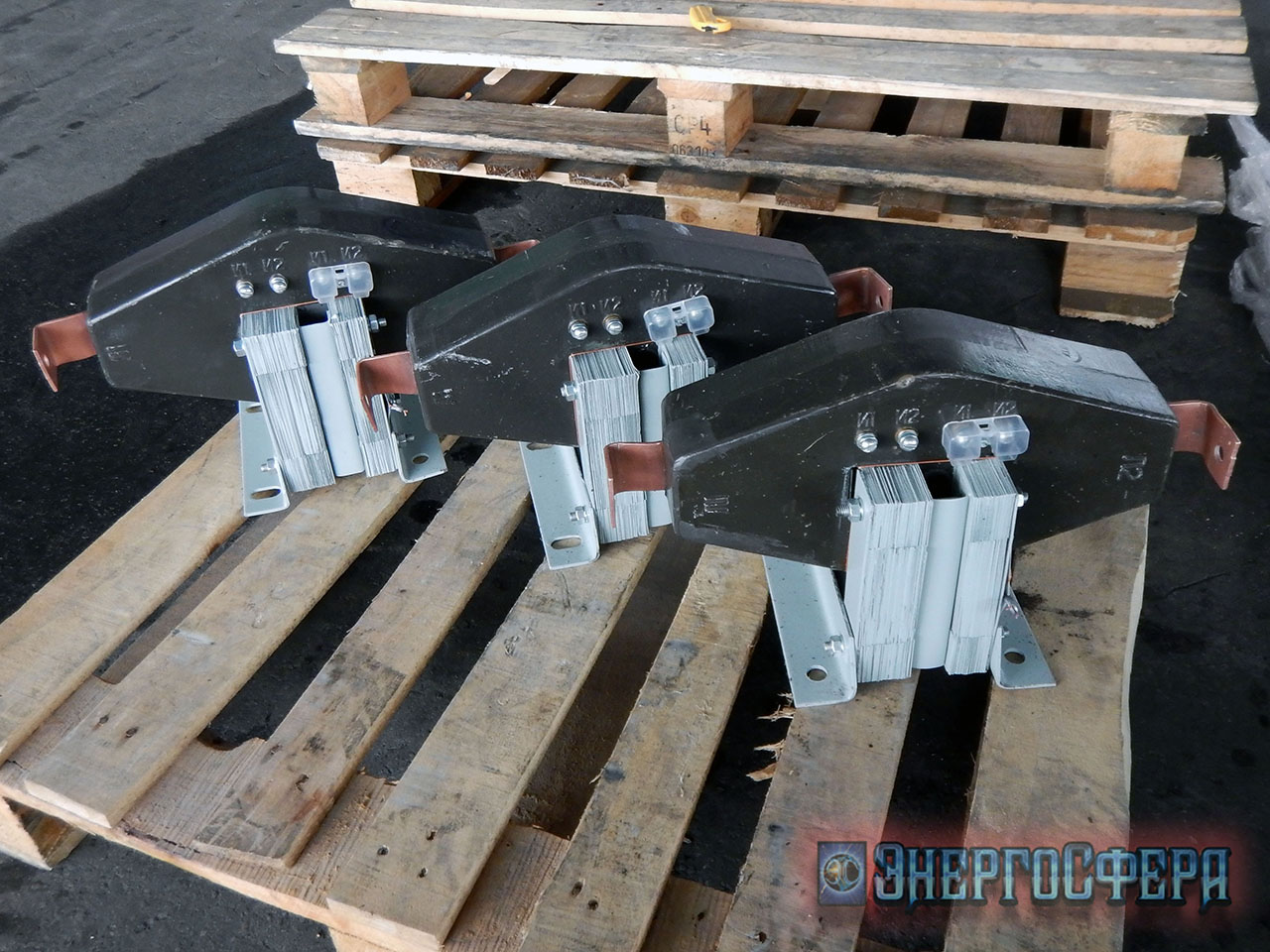

Фото трансформатора ТПЛ-10 с защитными крышками для пломбирования вторичных выводов:
Видео - Трансформатор ТПЛ-10 с защитными крышками для пломбирования вторичных выводов:
Вы можете заказать трансформатор ТПЛ-10 любой конфигурации и исполнения в компании “ЭнергоСфера” позвонив по телефону: Автор: Денис Ярошенко
