Трансформатор ТПЛМ-10
Трансформатор ТПЛМ-10 – проходной измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Устанавливается в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.
Трансформатор ТПЛМ-10 (аналог трансформатора ТПЛ-10) имеет следующую конструкцию:
Состоит из двух вторичных и одной общей первичной обмоток. Обмотки помещены в литой корпус, который заполнен компаундом из эпоксидной смолы. Это обеспечивает изоляцию обмоток и защиту трансформатора от механических повреждений. Опора и крепление трансформатора обеспечивается угольниками, расположенными в нижней части магнитопровода. На одном из угольников находится болт заземления. На блоке катушек располагаются выводы вторичных обмоток, которые обозначены как И1 и И2. Л1 и Л2 – выводы первичной обмотки, могут иметь различные размеры в зависимости от номинального первичного тока.
Состоит из двух вторичных и одной общей первичной обмоток. Обмотки помещены в литой корпус, который заполнен компаундом из эпоксидной смолы. Это обеспечивает изоляцию обмоток и защиту трансформатора от механических повреждений. Опора и крепление трансформатора обеспечивается угольниками, расположенными в нижней части магнитопровода. На одном из угольников находится болт заземления. На блоке катушек располагаются выводы вторичных обмоток, которые обозначены как И1 и И2. Л1 и Л2 – выводы первичной обмотки, могут иметь различные размеры в зависимости от номинального первичного тока.
Основные элементы конструкции: литой корпус; болт заземления; магнитопровод вторичной обмотки для защиты; выводы вторичных обмоток; вторичные обмотки; выводы первичной обмотки; первичная обмотка; основание из стальных угольников.
Трансформатор ТПЛМ-10 предназначен для внутренней установки, имеет климатическое исполнение “У” или "Т", категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура окружающей среды - от +1°С до +35°С - для исполнения "У" и от +1°С до +45°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 80%.
- необходимо эксплуатировать в закрытом помещении;
- установку производить на высоте 1000 и ниже м над уровнем моря;
- температура окружающей среды - от +1°С до +35°С - для исполнения "У" и от +1°С до +45°С - для исполнения "Т";
- относительная влажность окружающей среды при температуре +25°C для исполнения "У" и +35°C для исполнения "Т" – не более 80%.
Трансформатор ТПЛМ-10 обладает следующими техническими характеристиками:
| Наименование параметра | Величина |
| Значение номинального напряжения, кВ | 10 или 11 |
| Значение наибольшего рабочего напряжения, кВ | 12 |
| Значение номинального первичного тока, А | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400 |
| Значение наибольшего первичного тока, А | 5, 10, 16, 20, 32, 40, 50, 80, 100, 160, 200, 320,400 |
| Значение номинального вторичного тока, А | 5 |
| Значение номинальной частоты переменного тока, Гц | 50 или 60 |
| Значение класса точности обмотки для измерений | 0,5; 0,5S |
| Значение класса точности обмотки для защиты | 10P |
| Значение номинальной вторичной нагрузки при коэффициенте мощности cosφ=0,8, ВА: - вторичной обмотки для измерений - вторичной обмотки для защиты | 10 15 |
| Значение номинальной предельной кратности обмотки для защиты, не менее | 13 |
| Значение кратности трехсекундного тока термической стойкости, не менее, при номинальном первичном токе, А: 5 - 300 400 | 45 35 |
| Значение кратности тока электродинамической стойкости, не менее, при номинальном первичном токе, А: 5 - 200 300 400 | 250 175 165 |
| Масса, кг | 15 |
Трансформатор ТПЛМ-10 соответствует требованиям безопасности по ГОСТ 7746-2003.
Чертеж, габаритные и установочные размеры трансформатора ТПЛМ-10
Видео - Трансформатор ТПЛМ-10:
Фото трансформатора ТПЛМ-10:
-

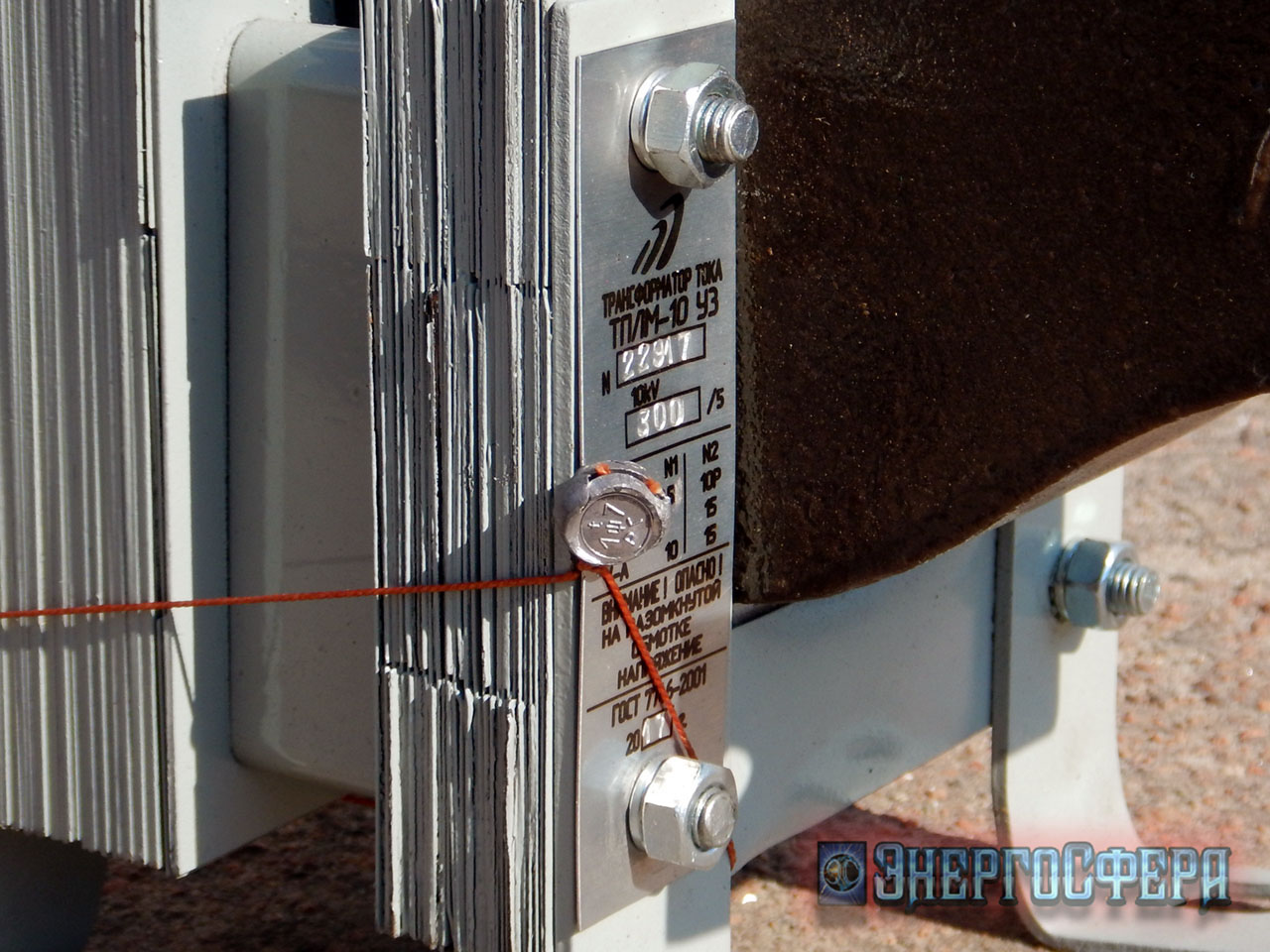

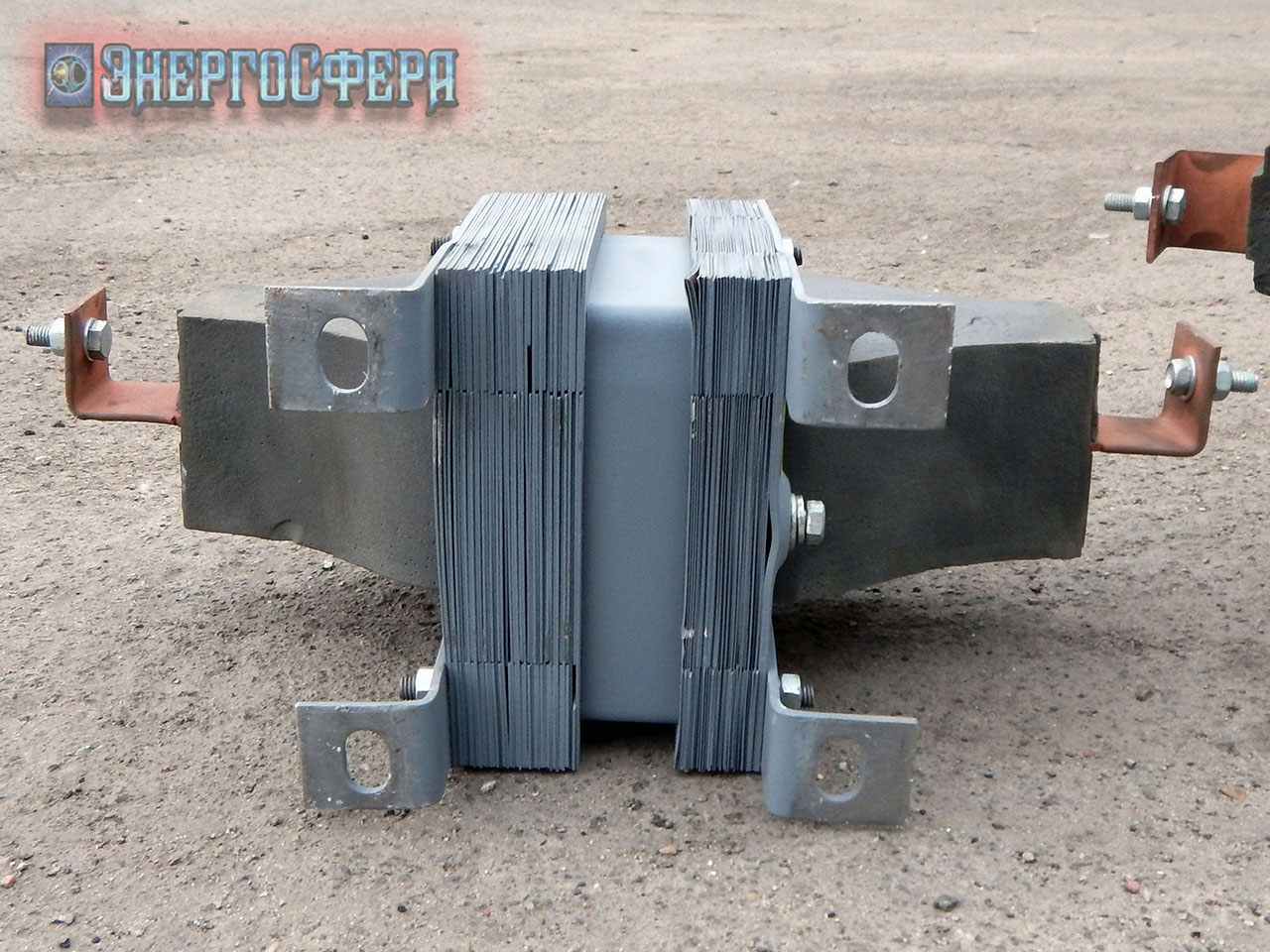

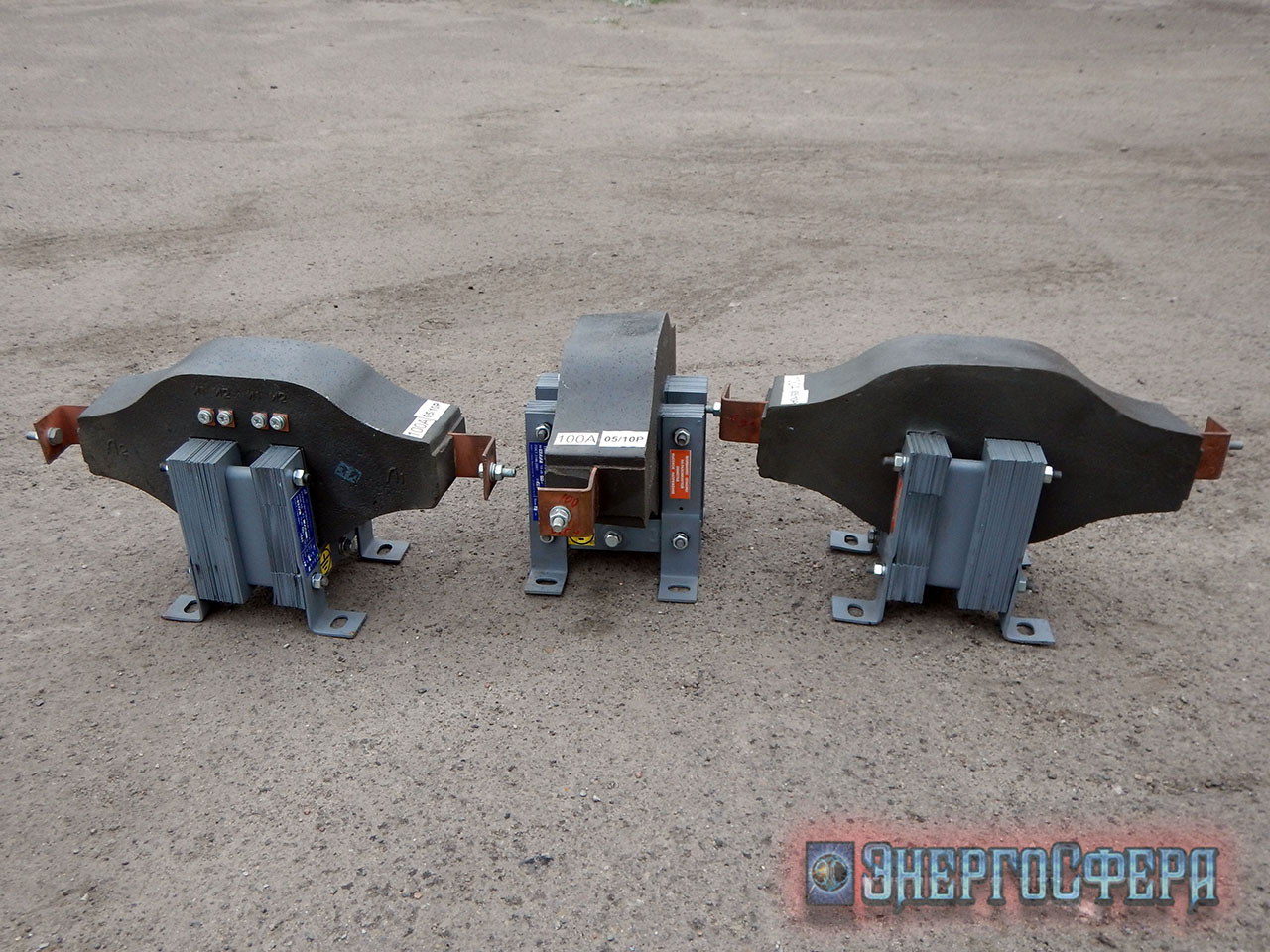

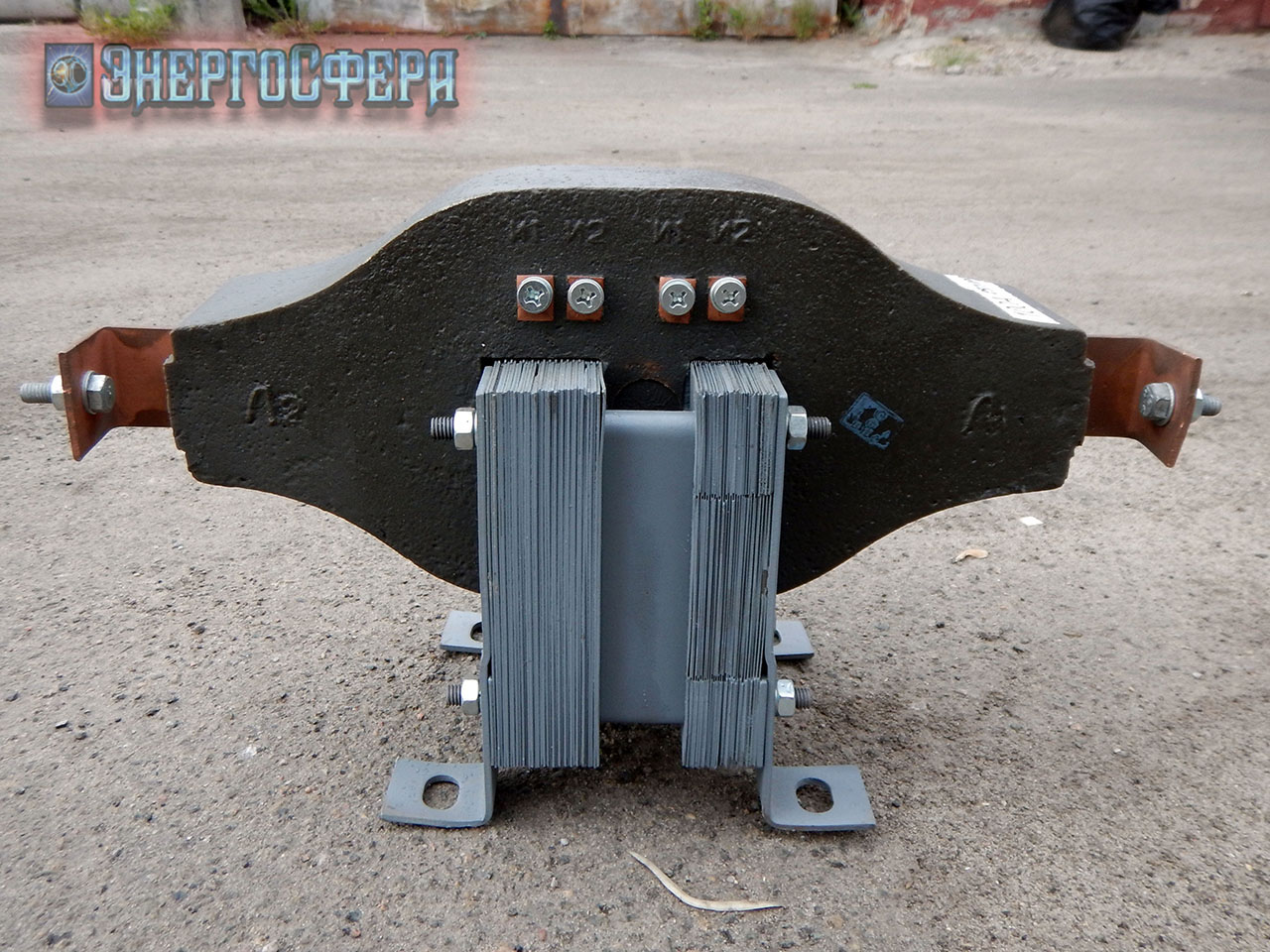

Шильдик трансформатора ТПЛМ-10 300/5 кл. т. 0,5 Шильдик трансформатора ТПЛМ-10 300/5 кл. т. 0,5 - Трансформатор ТПЛМ-10 100/5 кл. т. 0,5 Трансформатор ТПЛМ-10 100/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 100/5 кл. т. 0,5 Трансформатор ТПЛМ-10 100/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 100/5 кл. т. 0,5 Трансформатор ТПЛМ-10 100/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 100/5 кл. т. 0,5 Трансформатор ТПЛМ-10 100/5 кл. т. 0,5

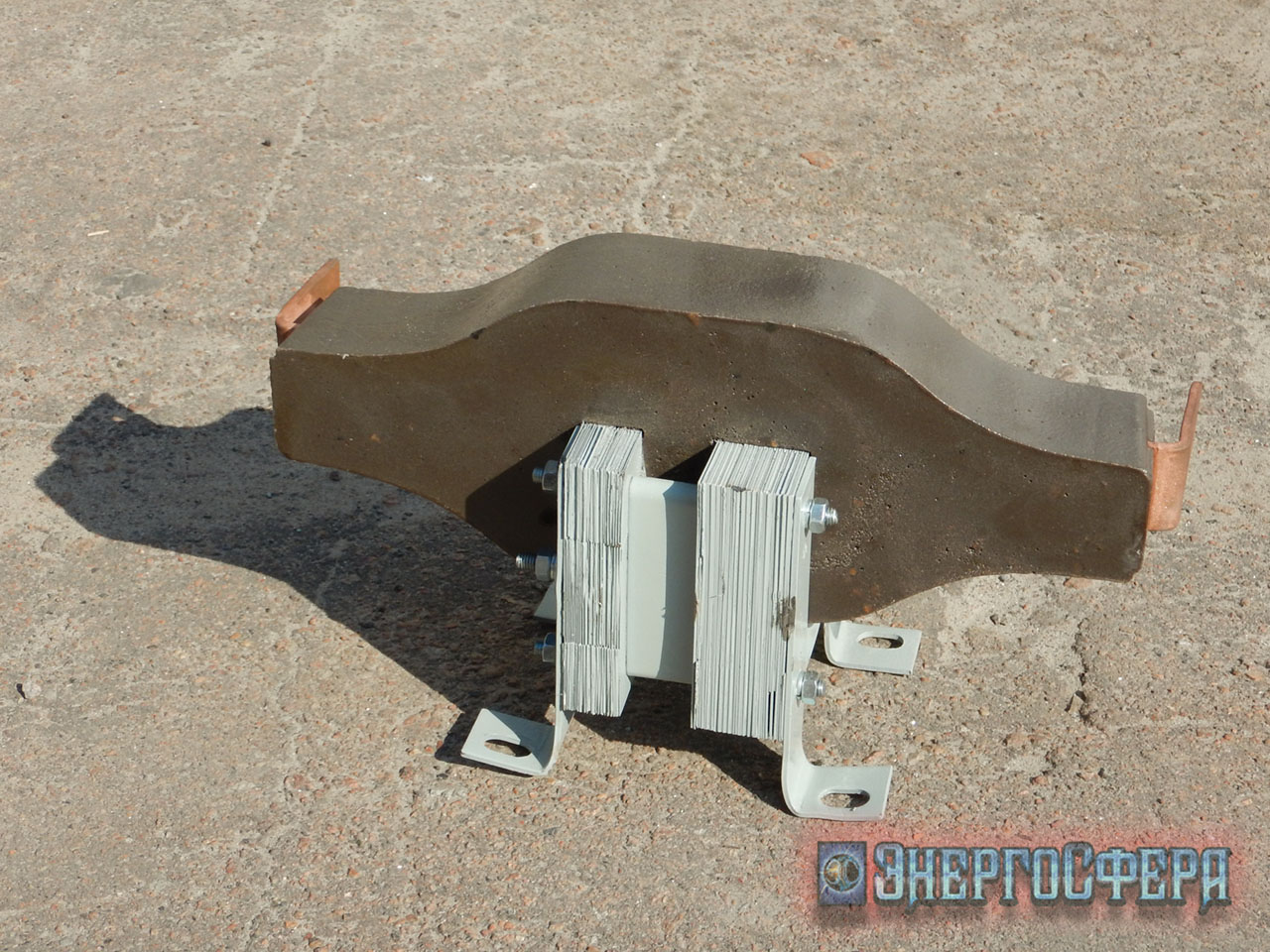

- Трансформатор ТПЛМ-10 300/5 кл. т. 0,5 Трансформатор ТПЛМ-10 300/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 300/5 кл. т. 0,5 Трансформатор ТПЛМ-10 300/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 300/5 кл. т. 0,5 Трансформатор ТПЛМ-10 300/5 кл. т. 0,5

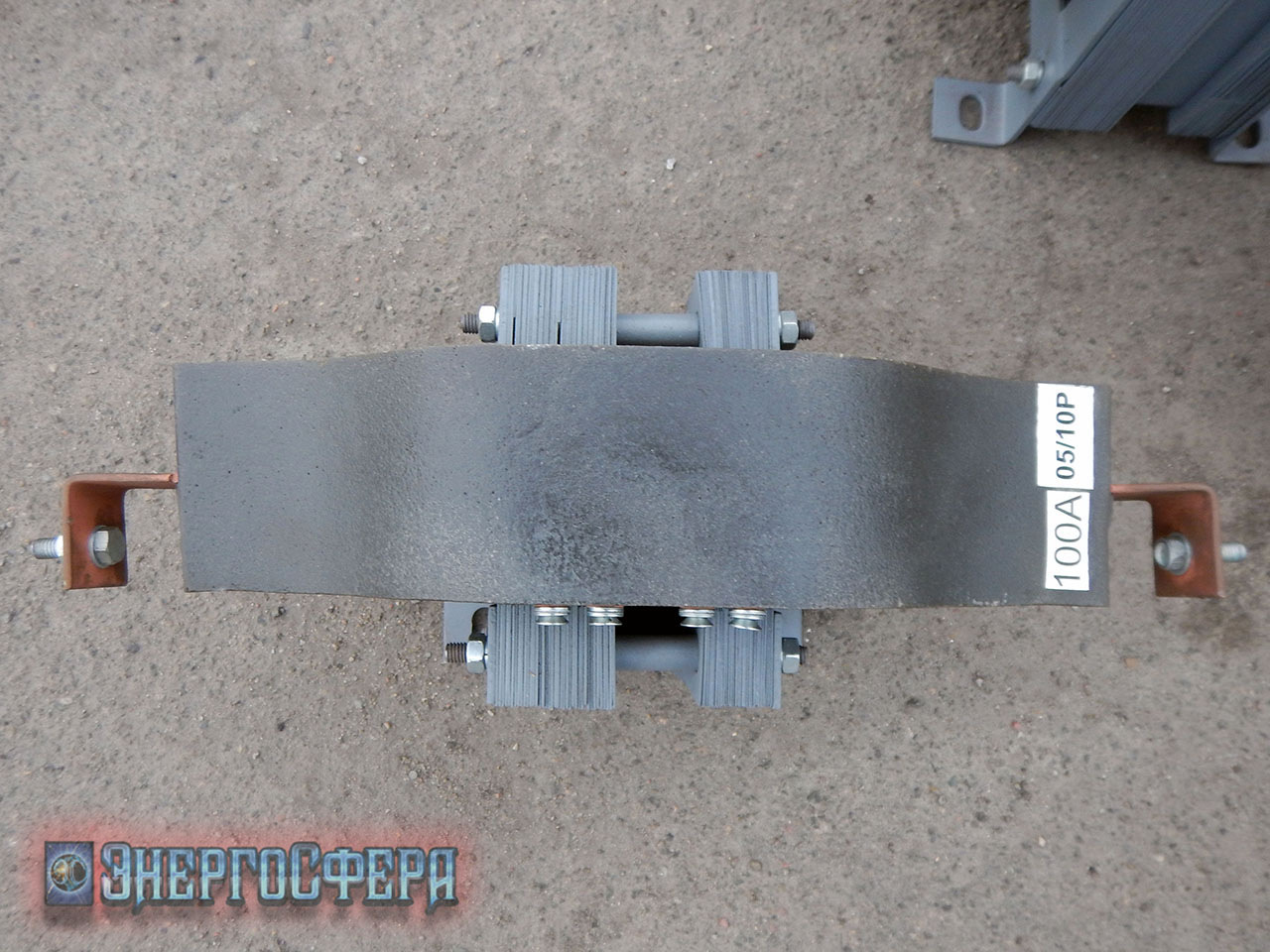

.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 100/5 кл. т. 0,5")
.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 100/5 кл. т. 0,5")
.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 100/5 кл. т. 0,5")
.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 100/5 кл. т. 0,5")

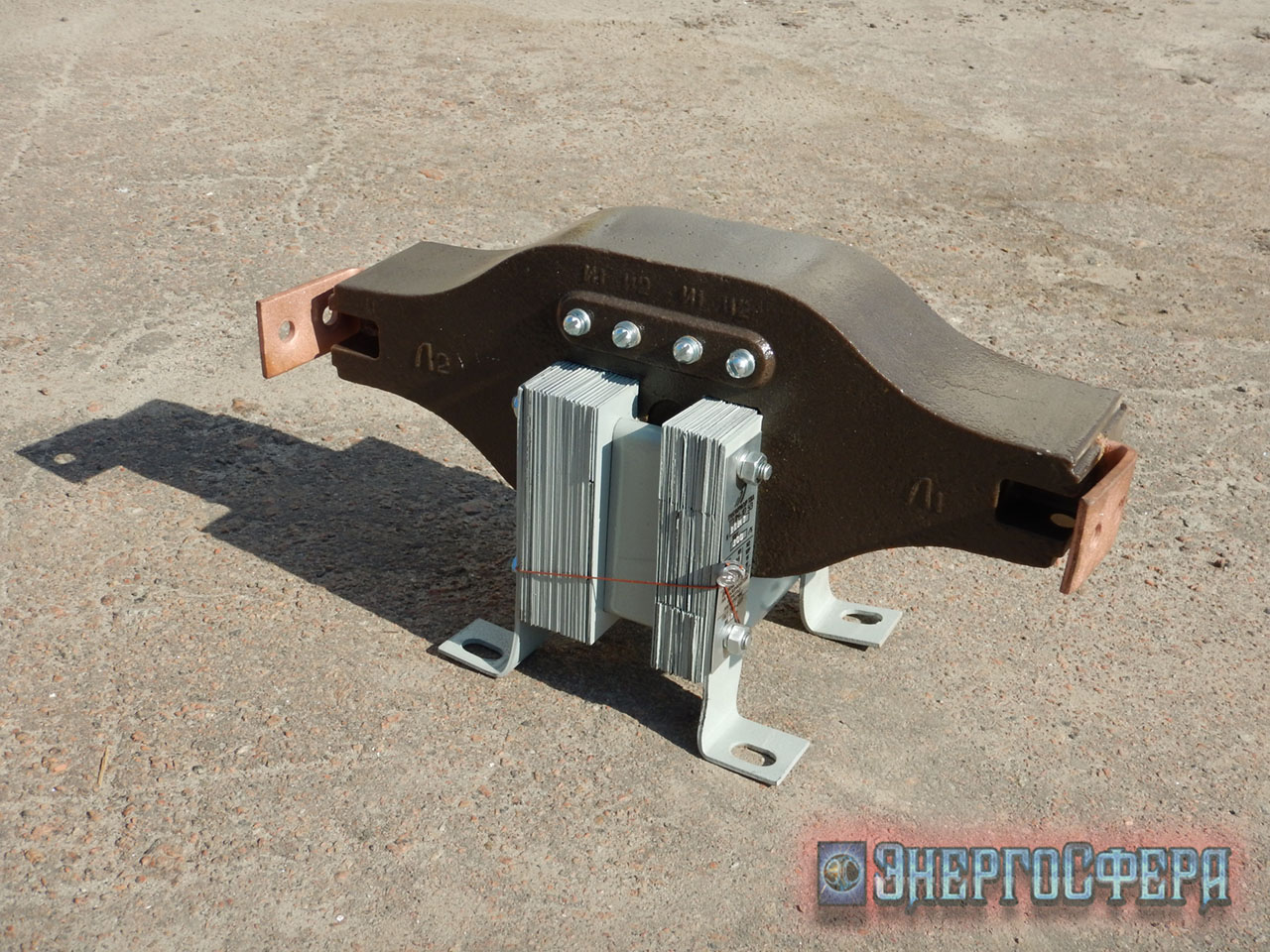

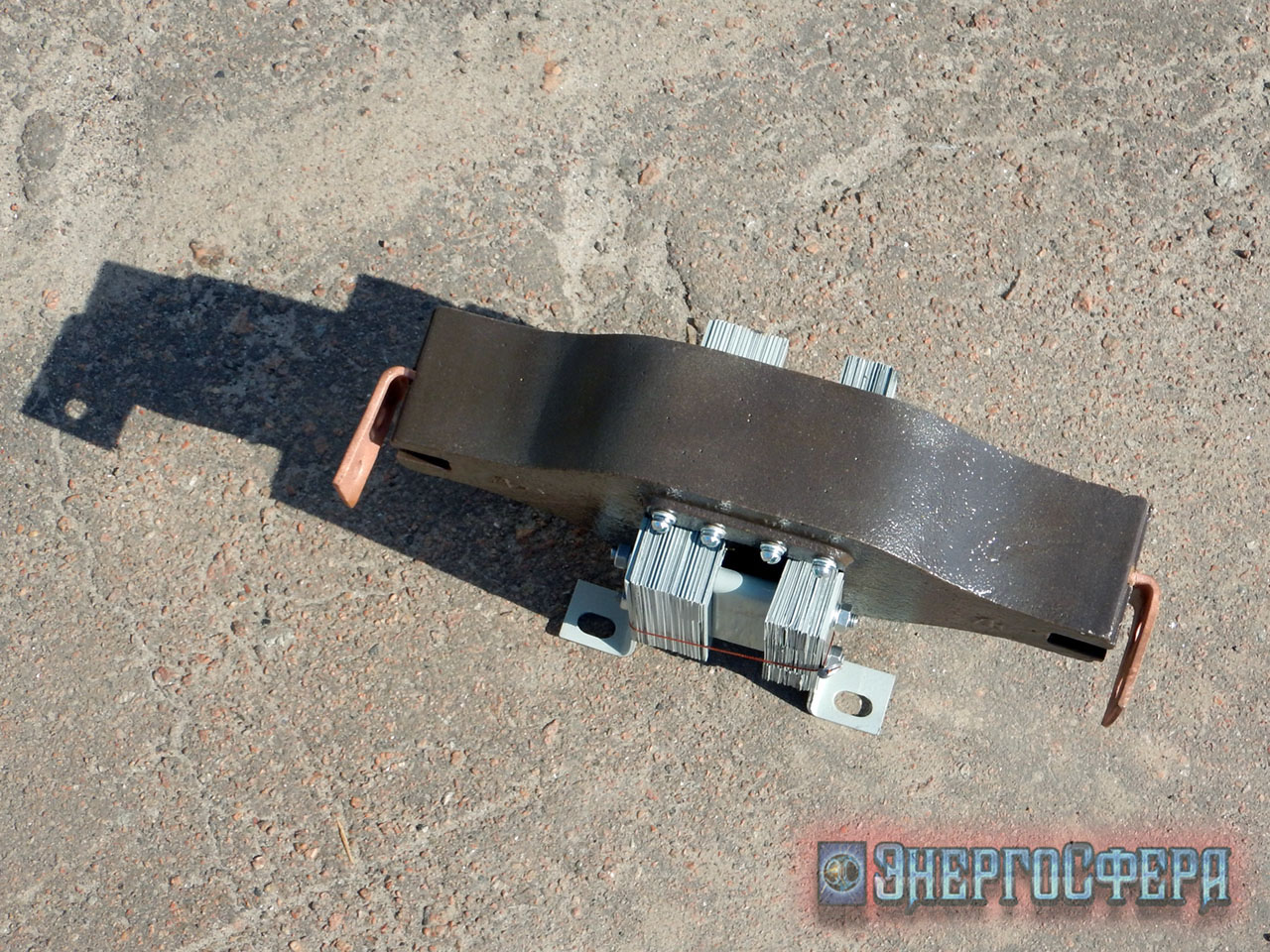

.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 300/5 кл. т. 0,5")
.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 300/5 кл. т. 0,5")
.JPG "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 300/5 кл. т. 0,5")
По специальному заказу поставляются:

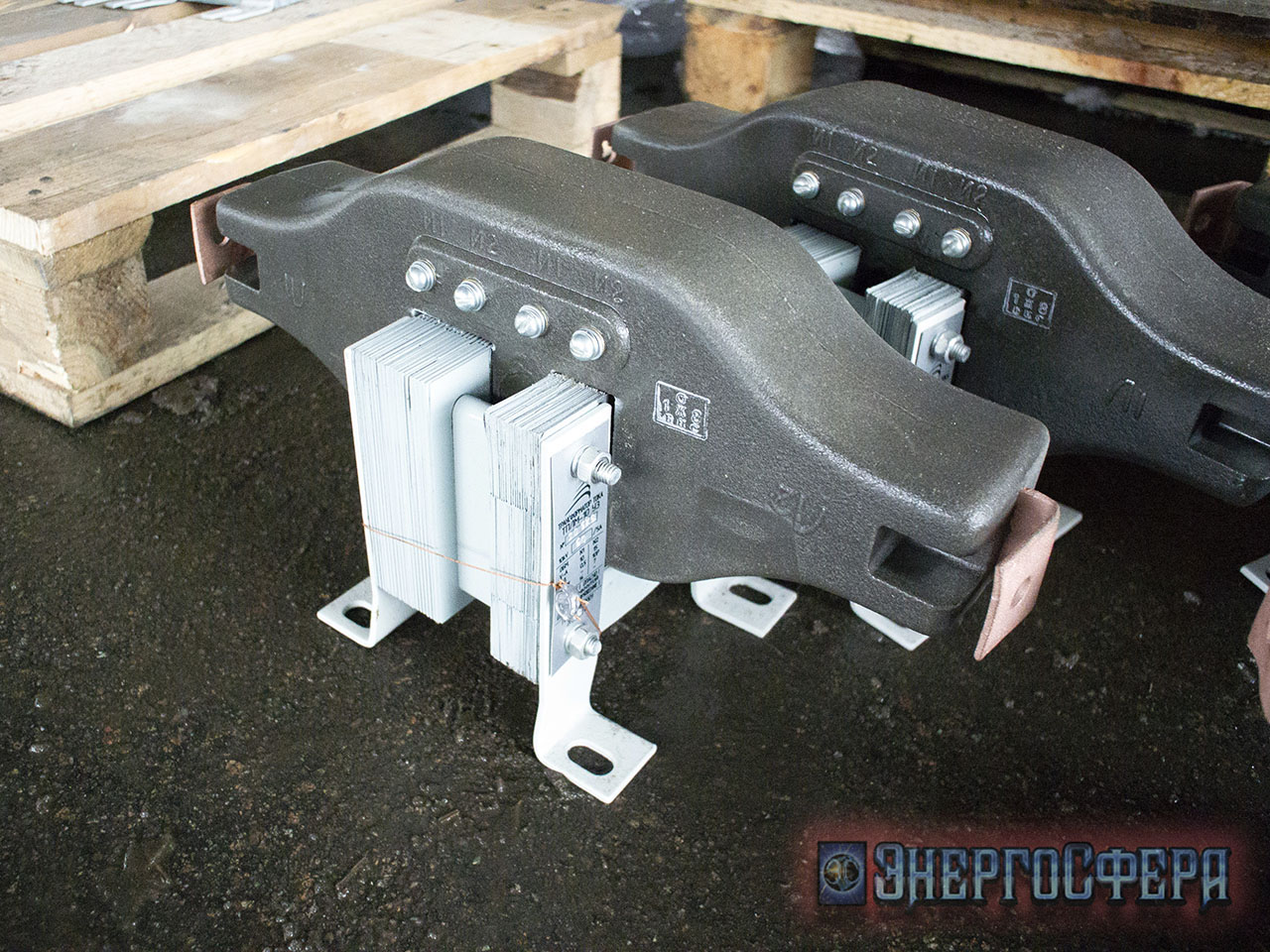

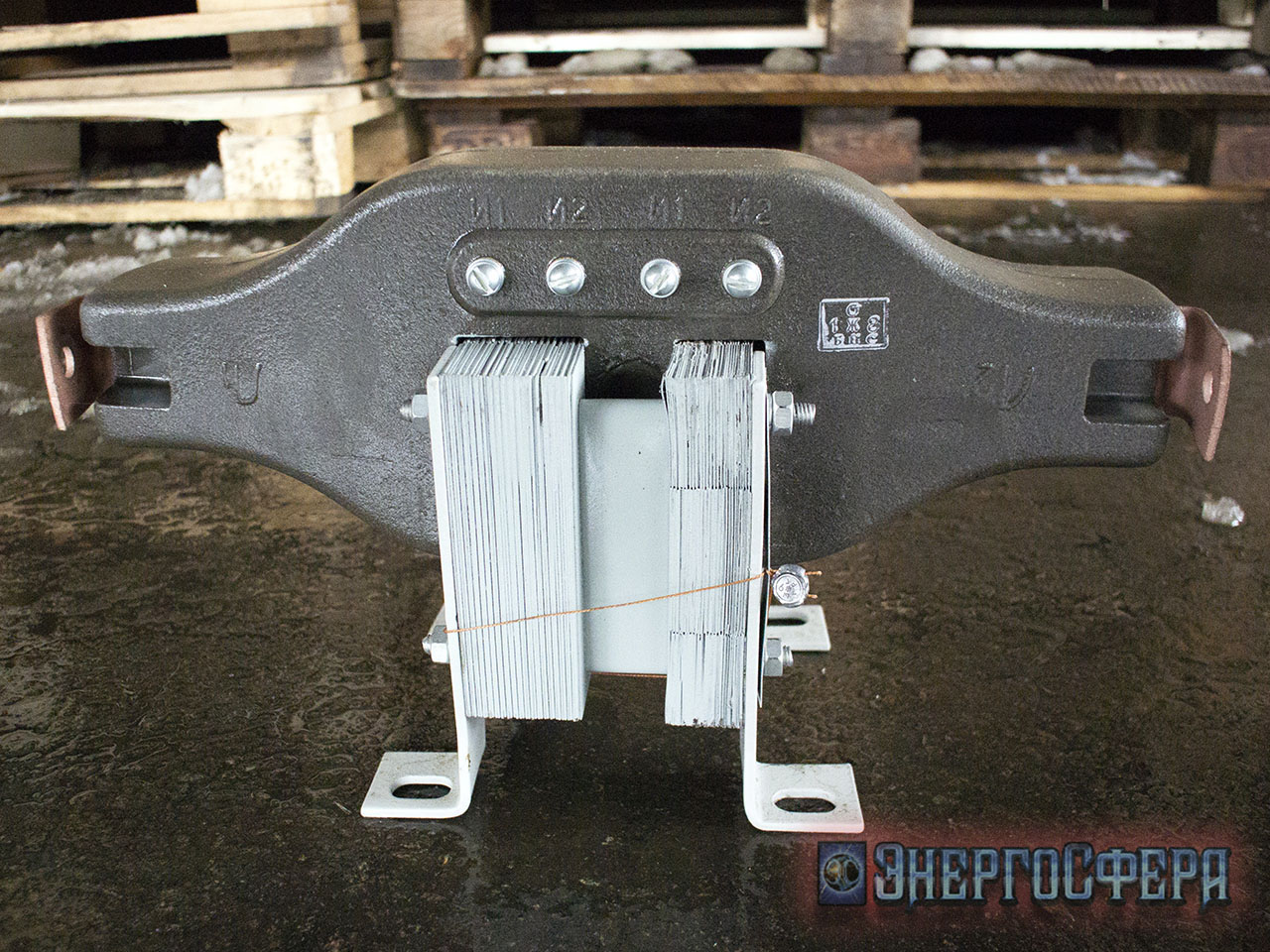

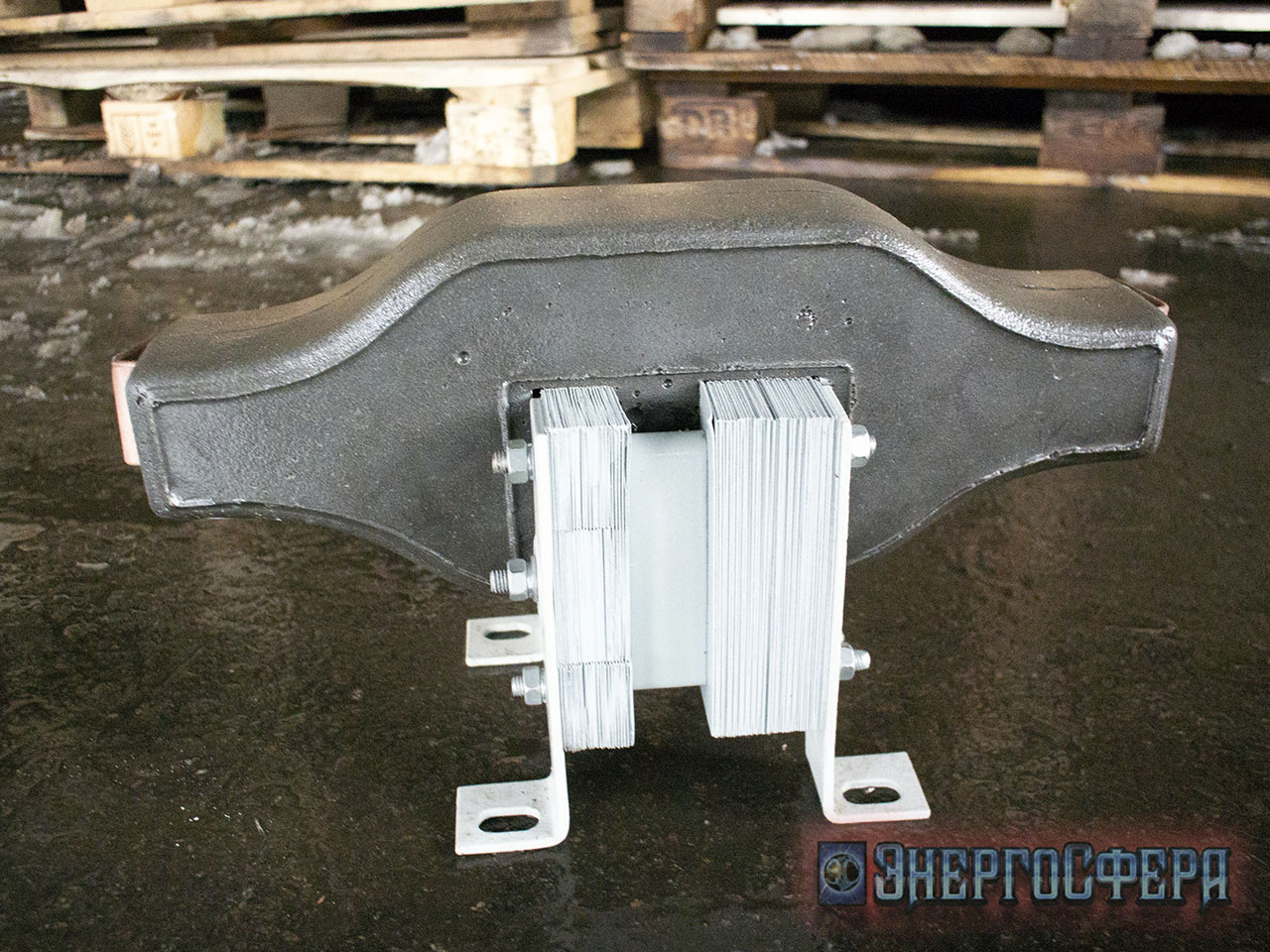

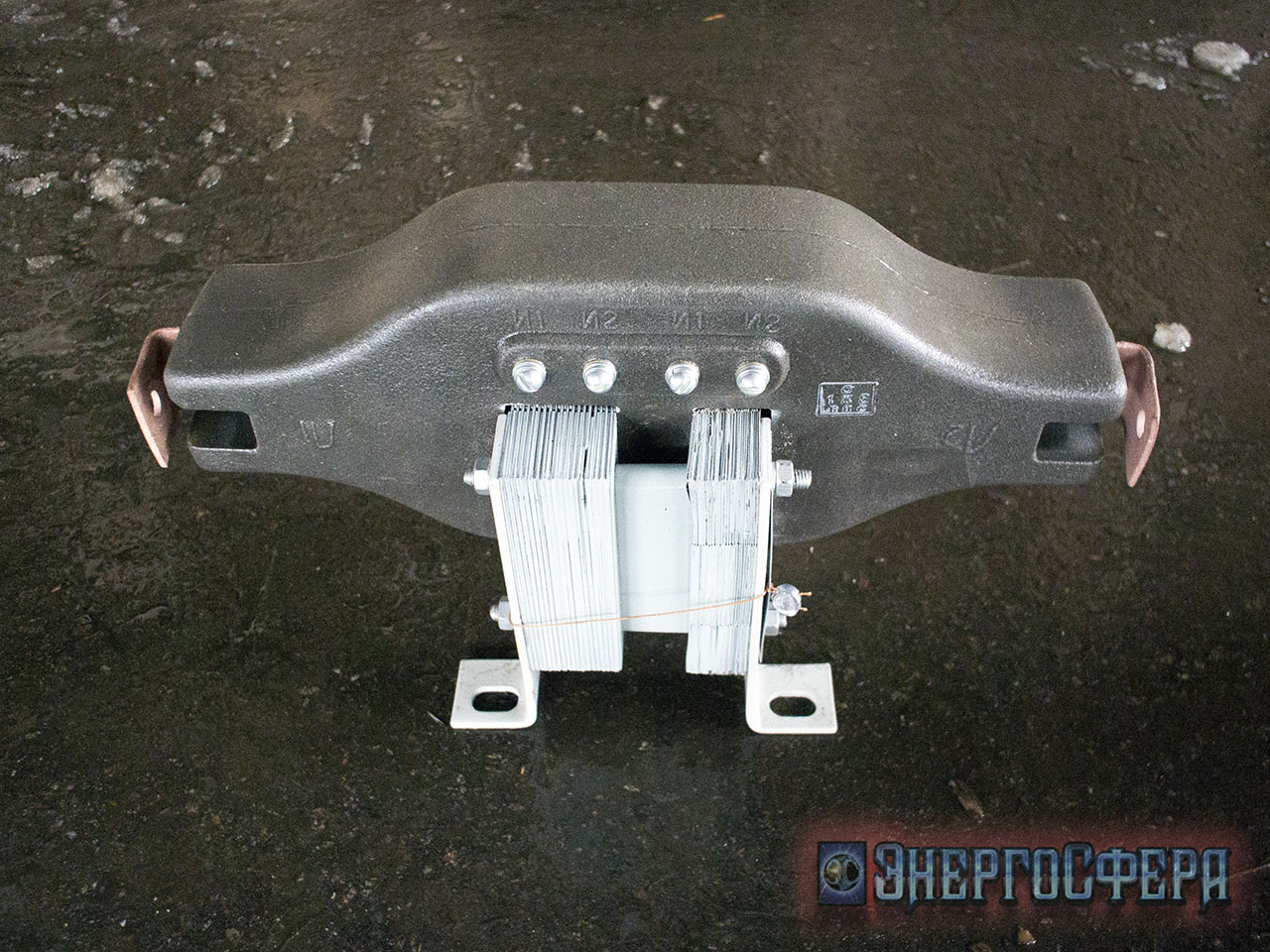

Трансформатор ТПЛМ-10 с инверсным (обратным) расположением выводов первичной обмотки (маркировка Л1 и Л2 заменяется на Л2 и Л1 соответственно):
- Трансформатор ТПЛМ-10 50/5 кл. т. 0,5 Трансформатор ТПЛМ-10 50/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 50/5 кл. т. 0,5 Трансформатор ТПЛМ-10 50/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 50/5 кл. т. 0,5 Трансформатор ТПЛМ-10 50/5 кл. т. 0,5
- Трансформатор ТПЛМ-10 50/5 кл. т. 0,5 Трансформатор ТПЛМ-10 50/5 кл. т. 0,5
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 50/5 кл. т. 0,5")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 50/5 кл. т. 0,5")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 50/5 кл. т. 0,5")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 50/5 кл. т. 0,5")
Видео - Трансформатор ТПЛМ-10 с инверсным (обратным) расположением выводов первичной обмотки:
Трансформатор ТПЛМ-10 с одинаковым назначением вторичных обмоток (две релейные):

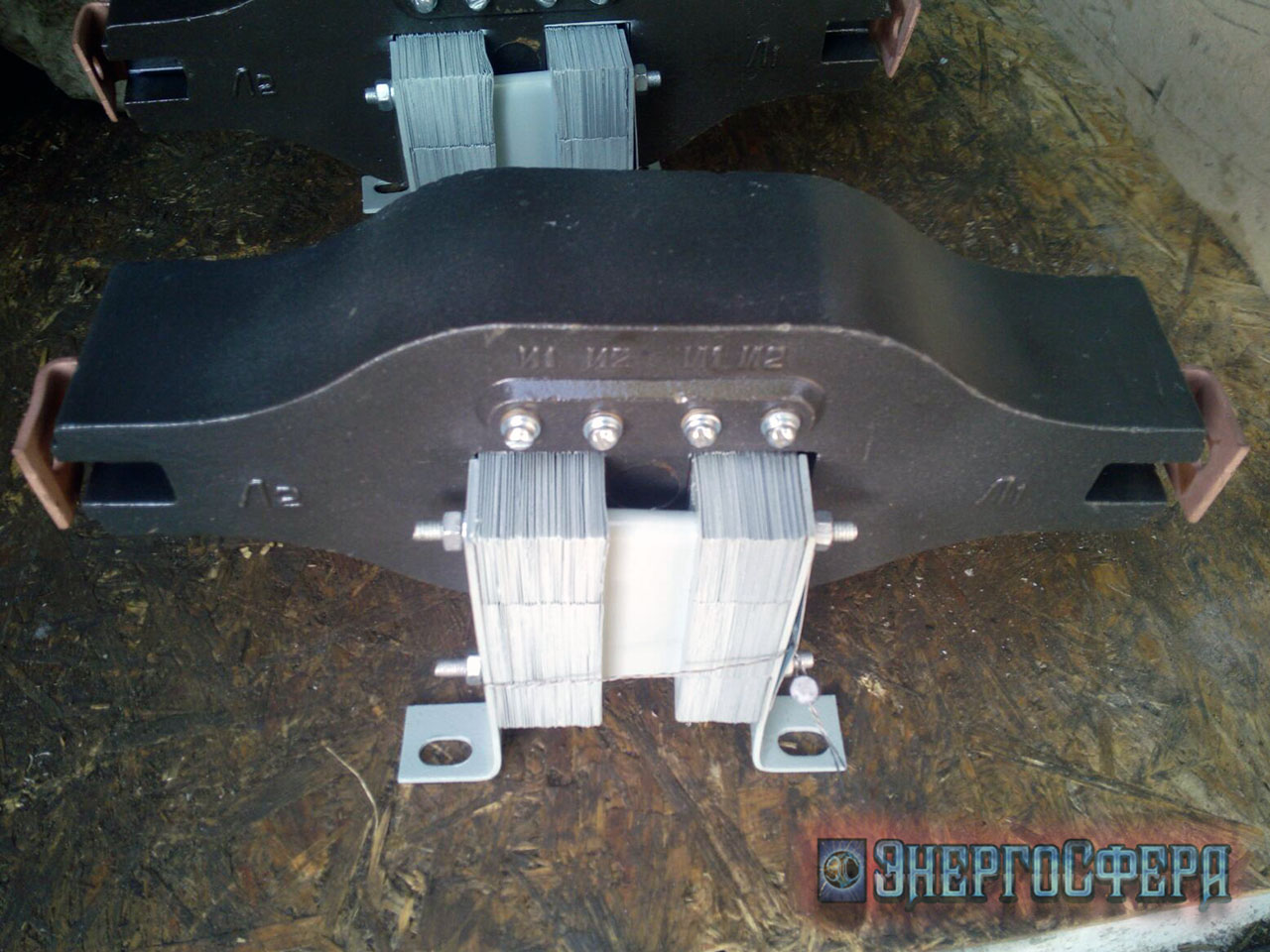

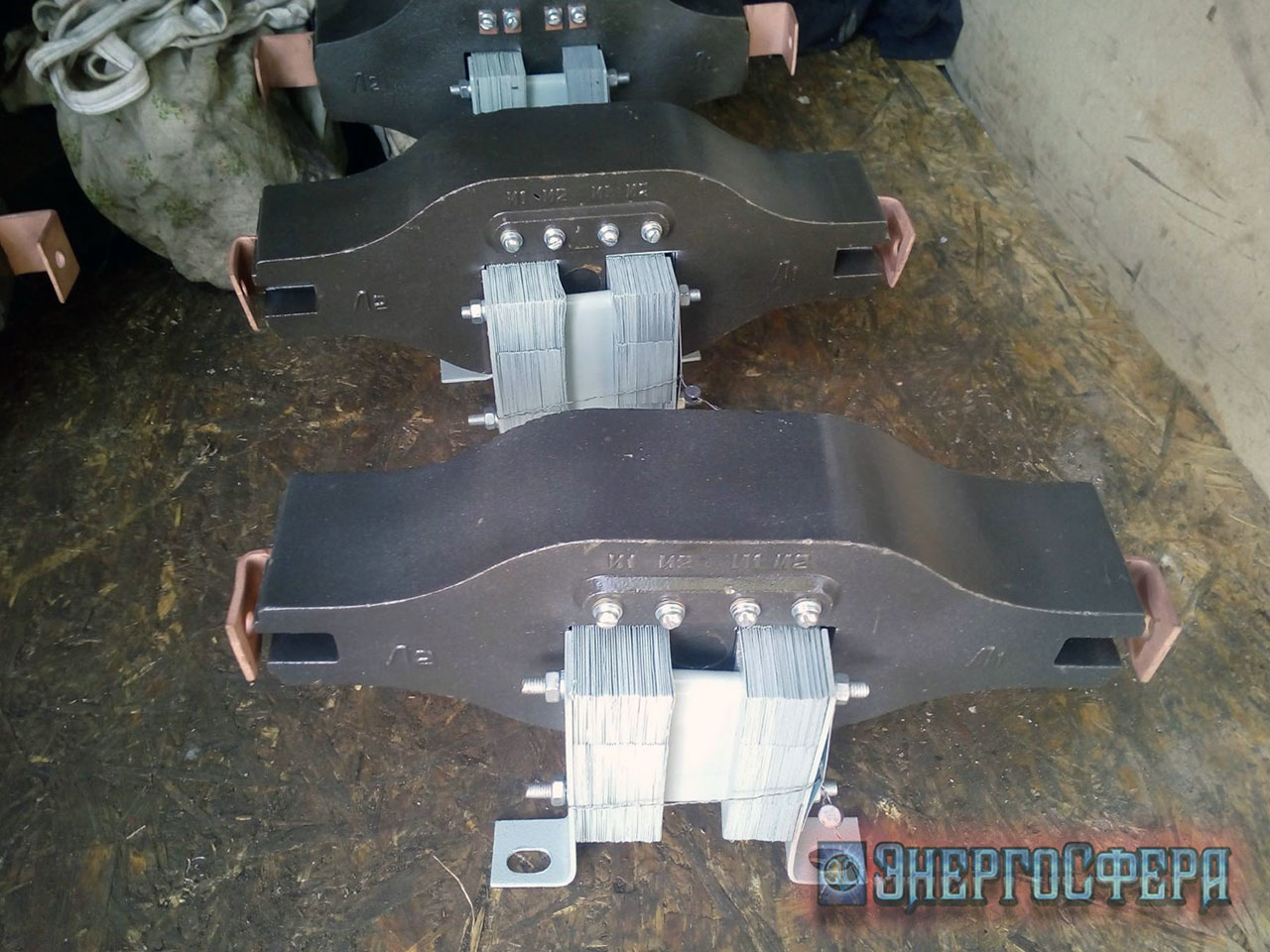

.jpg "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 100/5 кл. т. 10P/10P")
.jpg "Нажмите, чтобы увеличить изображение Трансформатор ТПЛМ-10 100/5 кл. т. 10P/10P")
Под заказ трансформаторы типа ТПЛМ-10 комплектуются защитными прозрачными крышками для раздельного пломбирования выводов вторичных обмоток для измерения.
